12/48V DC3A feszültségátalakító starlink rendszerekhez

DC-DC Step-Up feszültségátalakító 12V–48V, 3A, 144W használati és telepítési útmutató

1. A termék rendeltetése

A DC-DC Step-Up feszültségátalakító 12 V-os egyenfeszültségből 48 V-os egyenfeszültséget állít elő, legfeljebb 3 A kimeneti áramerősséggel.

A készülék alkalmas megfelelő 48 V-os tápellátást igénylő berendezések működtetésére, többek között kompatibilis Starlink rendszerek alternatív energiaellátásának kialakítására.

Használható megfelelően méretezett akkumulátoros, lakóautós, járműves és szigetüzemű elektromos rendszerekben.

Fontos: A készülék kizárólag egyenfeszültséggel működik. Közvetlenül 230 V-os hálózati feszültségre nem csatlakoztatható.

2. Műszaki adatok

3. A készülék részei és vezetékei

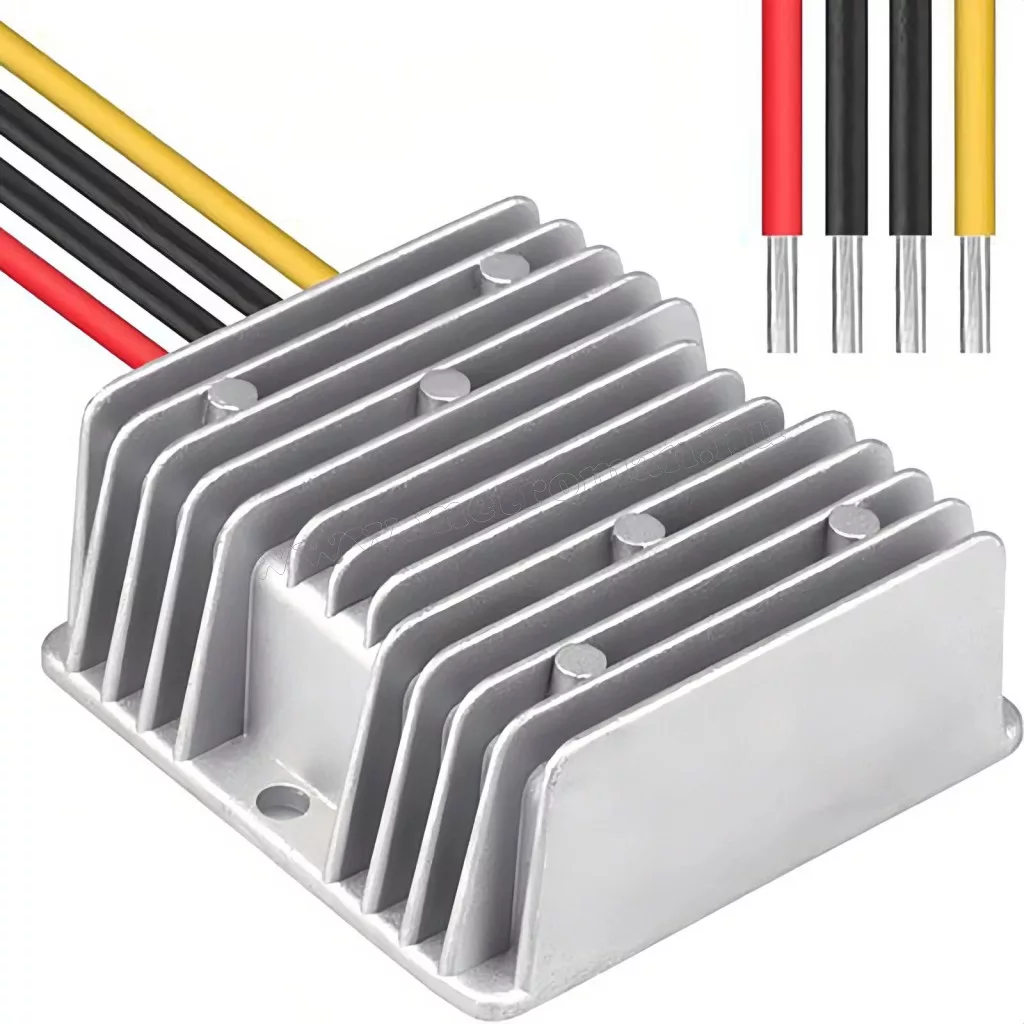

A feszültségátalakító bordázott fémházzal, rögzítőfülekkel és négy elektromos csatlakozóvezetékkel rendelkezik.

Vezetékek funkciói:

• Piros: 12 V DC bemenet, pozitív (+)
• Fekete: 12 V DC bemenet, negatív (−)
• Sárga: 48 V DC kimenet, pozitív (+)
• Fekete: 48 V DC kimenet, negatív (−)

A két fekete vezetéket a bemeneti és kimeneti vezetékpárhoz tartozásuk alapján kell megkülönböztetni.

Figyelem: A vezetékek azonosítását és polaritását a csatlakoztatás előtt ellenőrizni kell. Hibás bekötés esetén a konverter és a csatlakoztatott berendezés is károsodhat.

4. Telepítés és elhelyezés

1. Válassz száraz, megfelelő szellőzésű telepítési helyet.
2. A készüléket stabil, megfelelő teherbírású felületre rögzítsd.
3. A hűtőbordák körül biztosíts elegendő helyet a hőleadáshoz.
4. Ne helyezd közvetlenül hőforrás mellé.
5. Óvd a készüléket víztől, nedvességtől és mechanikai sérülésektől.
6. A vezetékeket rögzítsd úgy, hogy ne legyenek kitéve húzásnak, megtörésnek vagy kidörzsölődésnek.

A készülékház működés közben felmelegedhet. A megfelelő szellőzés különösen fontos nagyobb terhelés esetén.

5. Elektromos bekötés

A bekötést mindig feszültségmentes állapotban végezd!

1. Ellenőrizd, hogy a 12 V-os tápforrás megfelelő teljesítményű-e.
2. Azonosítsd a konverter bemeneti és kimeneti vezetékeit.
3. Csatlakoztasd a bemeneti pozitív (+) vezetéket a 12 V-os tápforrás pozitív pólusához.
4. Csatlakoztasd a bemeneti negatív (−) vezetéket a tápforrás negatív pólusához.
5. Ellenőrizd a csatlakozások polaritását és szigetelését.
6. A kimeneti vezetékeket csatlakoztasd a megfelelő 48 V DC tápellátást igénylő készülékhez vagy kompatibilis PoE adapterhez.
7. Ellenőrizd az összes csatlakozást, majd kapcsold be a 12 V-os tápellátást.

A 144 W kimeneti teljesítmény biztosításához a bemeneti oldalon az átalakítási veszteségek miatt 12 A-nél nagyobb áramfelvétellel kell számolni. A tápforrást, vezetékeket és védelmi elemeket ennek megfelelően kell méretezni.

A 12 V-os bemeneti ágba megfelelően méretezett biztosíték beépítése ajánlott, a tápforráshoz közel.

6. Használat Starlink rendszerrel

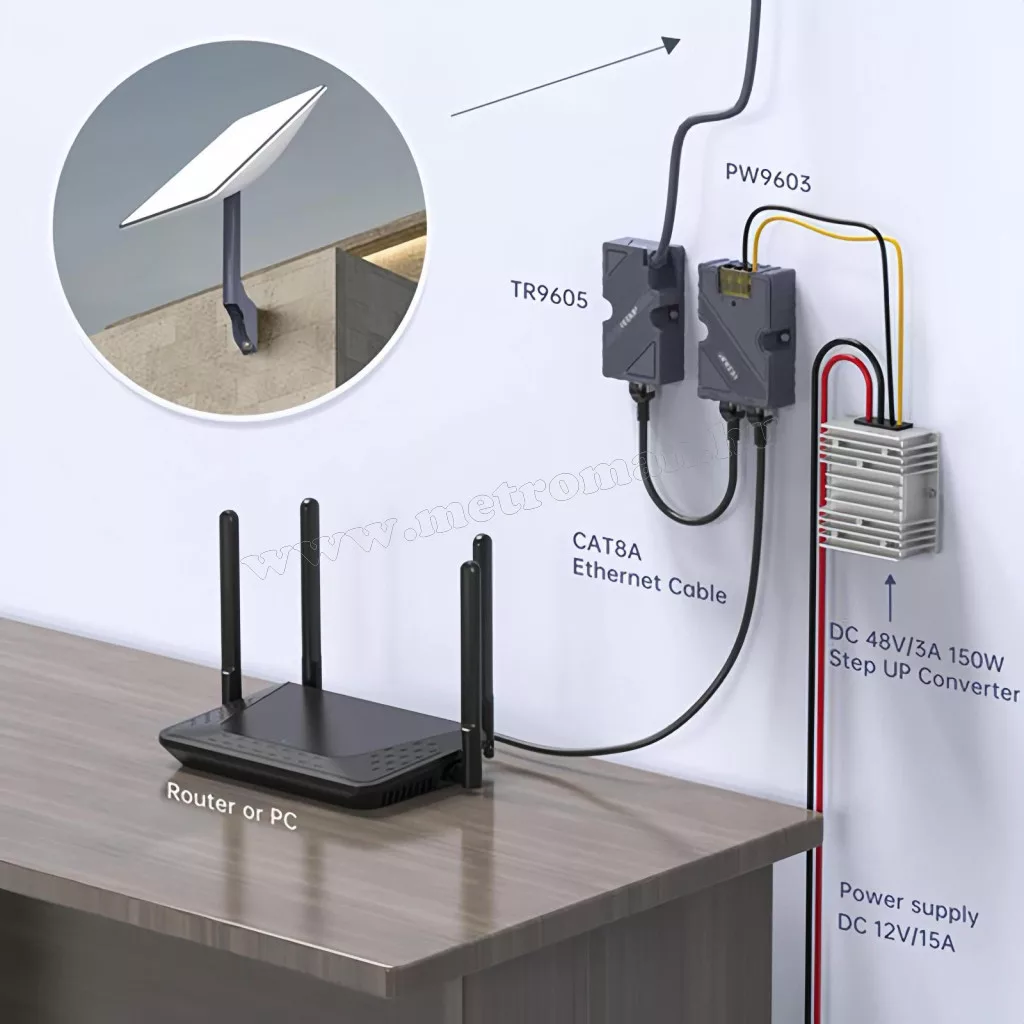

A konverter megfelelő Starlink rendszer 48 V-os tápellátásának kialakítására használható, kompatibilis PoE injektorral és megfelelő kábelezéssel.

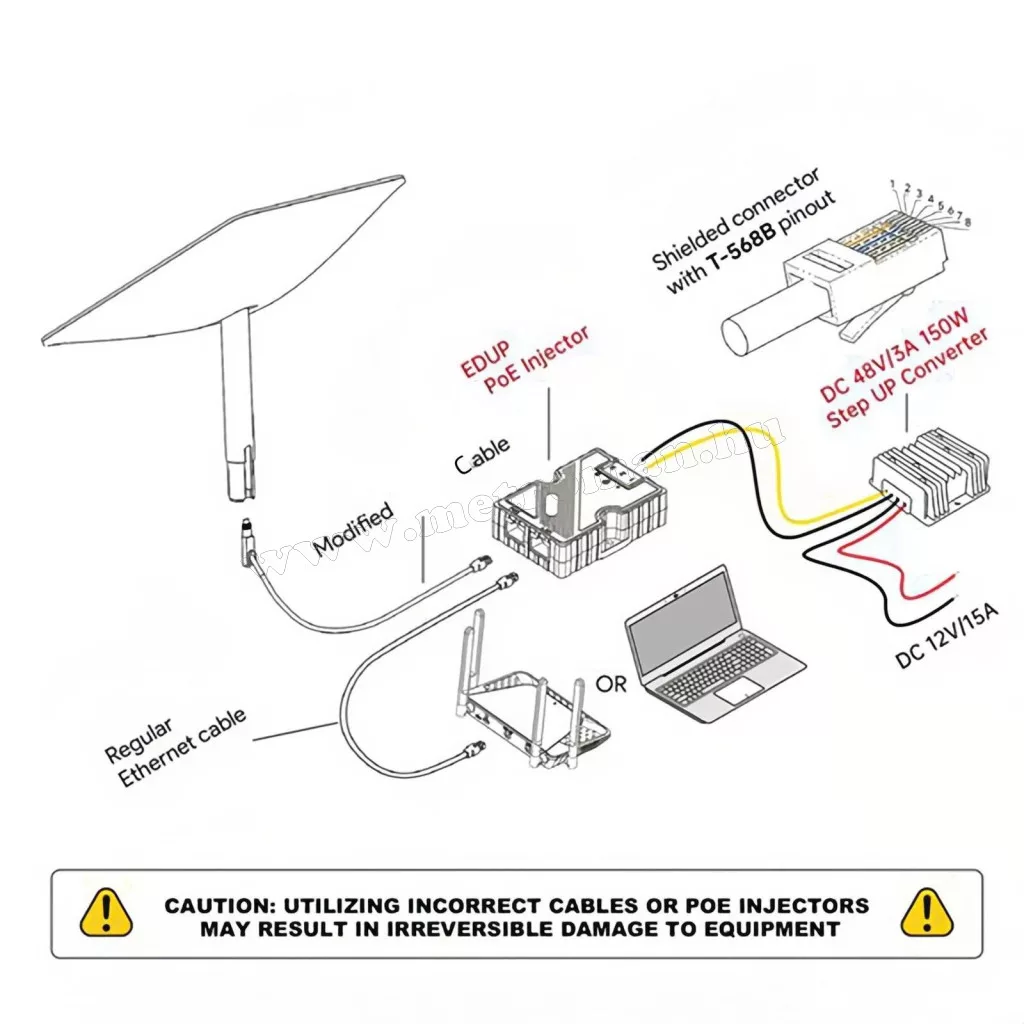

Csatlakoztatási sorrend:

1. Csatlakoztasd a konverter bemenetét a 12 V DC tápforráshoz.
2. A konverter 48 V-os kimenetét csatlakoztasd a kompatibilis PoE injektor tápbemenetéhez.
3. Csatlakoztasd a Starlink antenna megfelelő kábelét a PoE injektor antennához tartozó csatlakozójához.
4. A routert vagy számítógépet csatlakoztasd a PoE injektor megfelelő adatcsatlakozójához.
5. Ellenőrizd a bekötést és a csatlakoztatott berendezések tápellátási követelményeit.
6. Kapcsold be a tápellátást, és ellenőrizd a rendszer működését.
7. Fontos Starlink figyelmeztetés:

A különböző Starlink antennák tápellátási igénye és PoE bekötése eltérhet. A konverter önmagában nem biztosít PoE funkciót.

Kizárólag olyan PoE injektort és kábelezést használj, amely megfelel a csatlakoztatott Starlink készülék követelményeinek. A nem megfelelő PoE injektor vagy hibásan bekötött kábel visszafordíthatatlan károsodást okozhat.

7. Üzembe helyezés és ellenőrzés

Az első bekapcsolás előtt ellenőrizd:

• A bemeneti tápfeszültség 12 V DC.
• A vezetékek polaritása megfelelő.
• A tápforrás terhelhetősége elegendő.
• A csatlakozások stabilak és megfelelően szigeteltek.
• A kimeneti berendezés 48 V DC tápfeszültséget igényel.
• A kimeneti terhelés nem haladja meg a 3 A-t és a 144 W-ot.

Első üzembe helyezéskor célszerű a kimeneti feszültséget multiméterrel, a fogyasztó csatlakoztatása előtt ellenőrizni.

A készülék bekapcsolás után automatikusan működik. Külön programozást vagy beállítást nem igényel.

8. Biztonsági előírások

• Ne csatlakoztasd a készüléket váltakozó feszültséghez.
• Ne cseréld fel a bemeneti és kimeneti vezetékeket.
• Ne lépd túl a megengedett kimeneti áramerősséget és teljesítményt.
• Ne zárd rövidre a kimeneti vezetékeket.
• Ne végezz bekötést vagy átalakítást feszültség alatt.
• Ne takard le a hűtőbordákat.

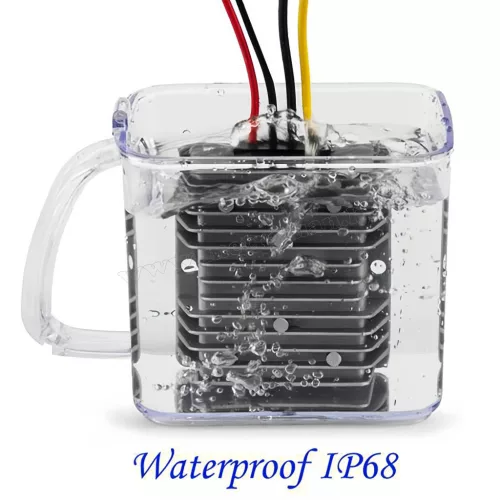

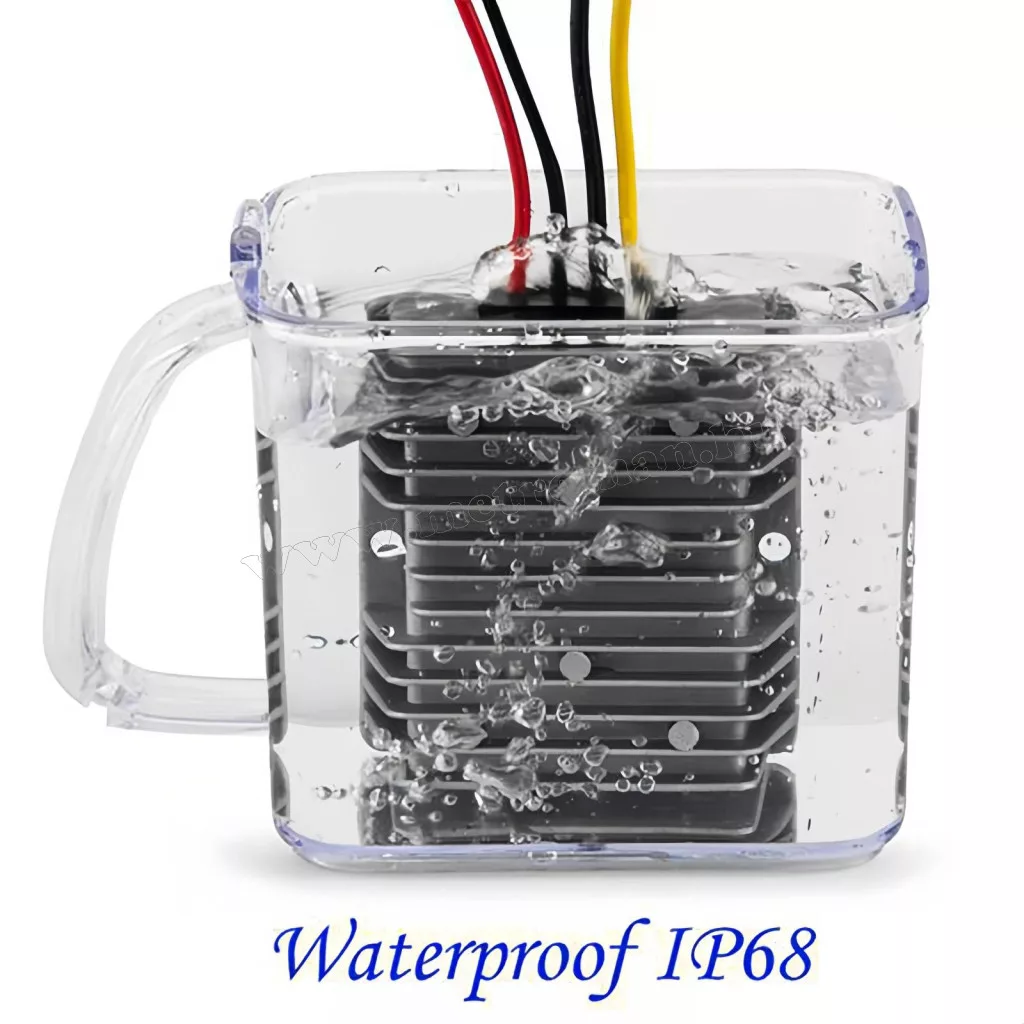

• Ne használd a készüléket nedves vagy vizes környezetben.
• Ne szereld szét és ne módosítsd a készülék belső áramköreit.
• Sérült vezetékkel vagy készülékházzal ne használd.
• Rendellenes melegedés, füst vagy szag esetén azonnal kapcsold le a tápellátást.

A készülék elektromos bekötését megfelelő villamossági ismeretekkel rendelkező személy végezze.

9. Hibaelhárítás

A csatlakoztatott készülék nem kapcsol be.

Ellenőrizd a 12 V-os tápellátást, a vezetékek polaritását, a csatlakozásokat és a konverter kimeneti feszültségét.

A készülék terhelés alatt nem működik megfelelően.

Ellenőrizd a tápforrás terhelhetőségét, a bemeneti feszültséget terhelés közben és a csatlakoztatott fogyasztó teljesítményigényét.

A konverter túlzottan felmelegszik.

Kapcsold le a tápellátást. Ellenőrizd a terhelést és a készülék szellőzését. Csak a hiba megszüntetése után helyezd ismét üzembe.

A Starlink antenna nem indul el.

Ellenőrizd a 48 V-os tápellátást, a PoE injektor kompatibilitását, a kábelezést és az antenna tápellátási követelményeit.

10. Karbantartás

A készülék rendszeres külön karbantartást nem igényel.

Időszakosan ellenőrizd a vezetékek, csatlakozások és rögzítések állapotát. A hűtőbordákon felgyülemlett port szükség esetén, feszültségmentes állapotban, száraz, puha eszközzel távolítsd el.

Tisztításhoz ne használj vizet vagy agresszív tisztítószert.

11. Hulladékkezelés

A használhatatlanná vált készüléket ne helyezd a háztartási hulladékba. Elektronikai hulladékként, a helyi előírásoknak megfelelő gyűjtőhelyen add le.
