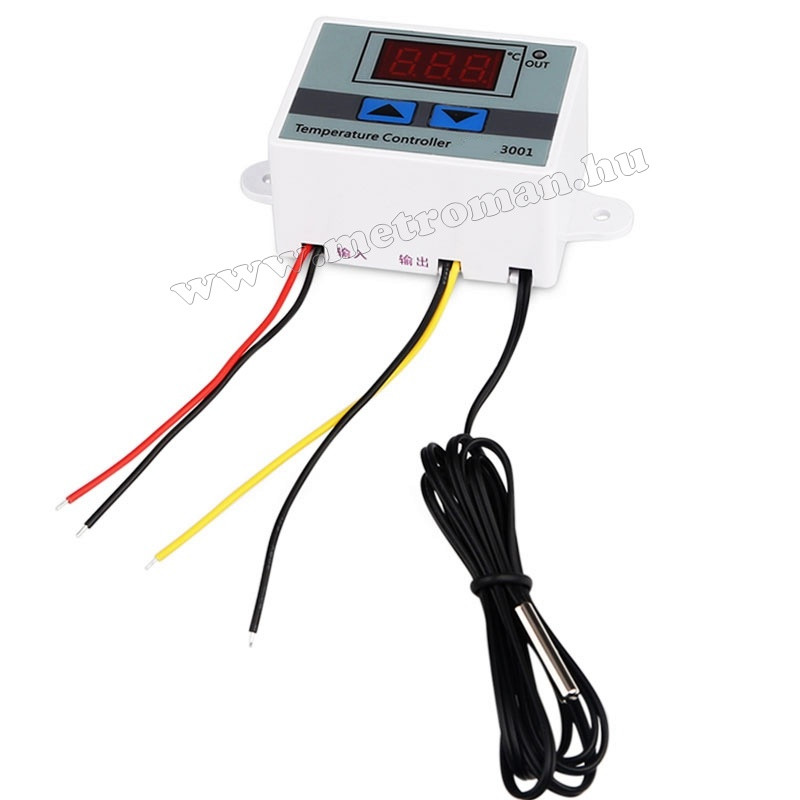

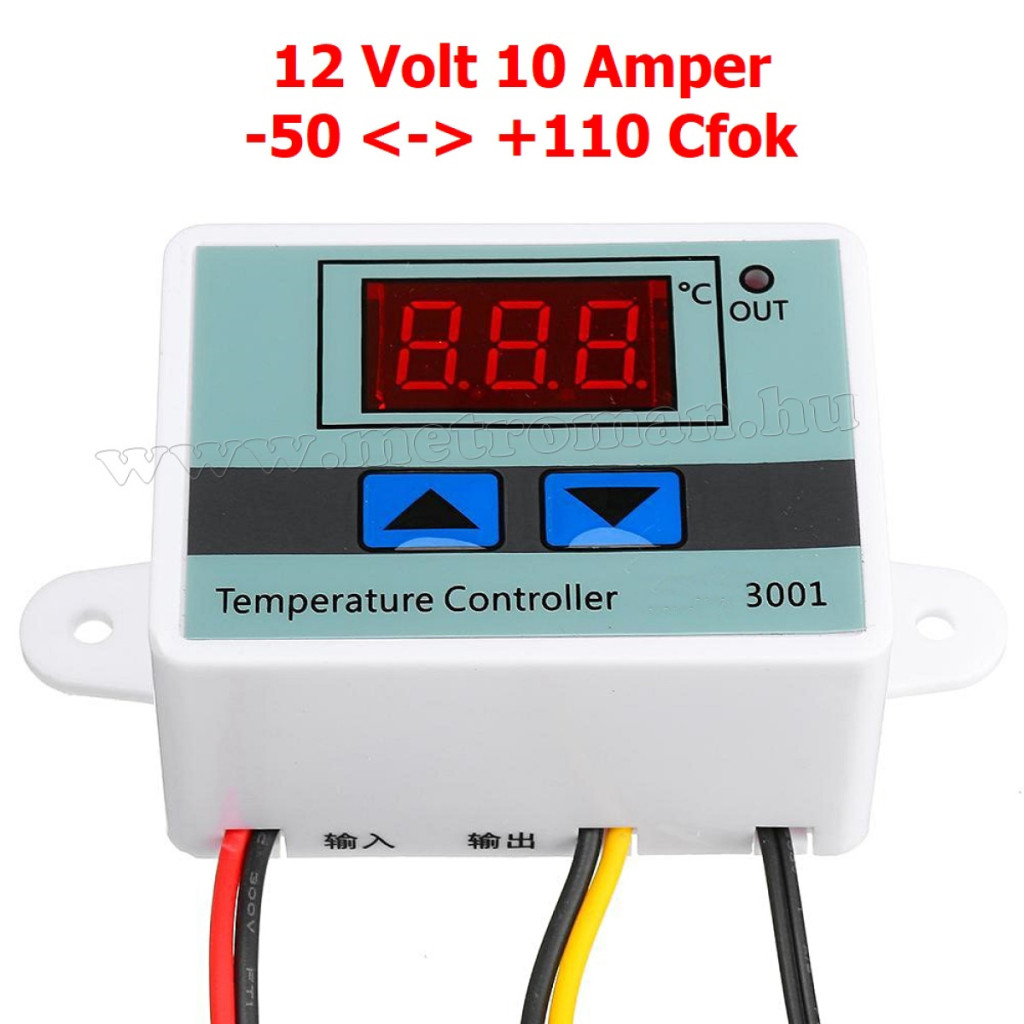

12 Voltos hőmérséklet kapcsoló -50 - +110 Cfok MM3001-12V
Nem rendelhető
5 250 Ft
Nem rendelhető
A vásárlás után járó pontok:
158 Ft
12 Voltos hőfokszabályzó, mellyel 12V max. 10Amper áramfelvételű eszközöket vezérelhetünk a beállított hőmérséklet szerint. A kapcsolási és visszakapcsolási hőmérséklet külön-külön állítható, így speciális szabályzásokhoz is használható. Alkalmas hűtő és fűtő rendszerek vezérlésére is.
- Állítható hőmérséklet tartomány: -50 - +110 Cfok
- Vízbe meríthető hőmérő szonda 95 cm-es vezetékkel
Elfogyott! Átmenetileg nem rendelhető!
Csomagajánlatok

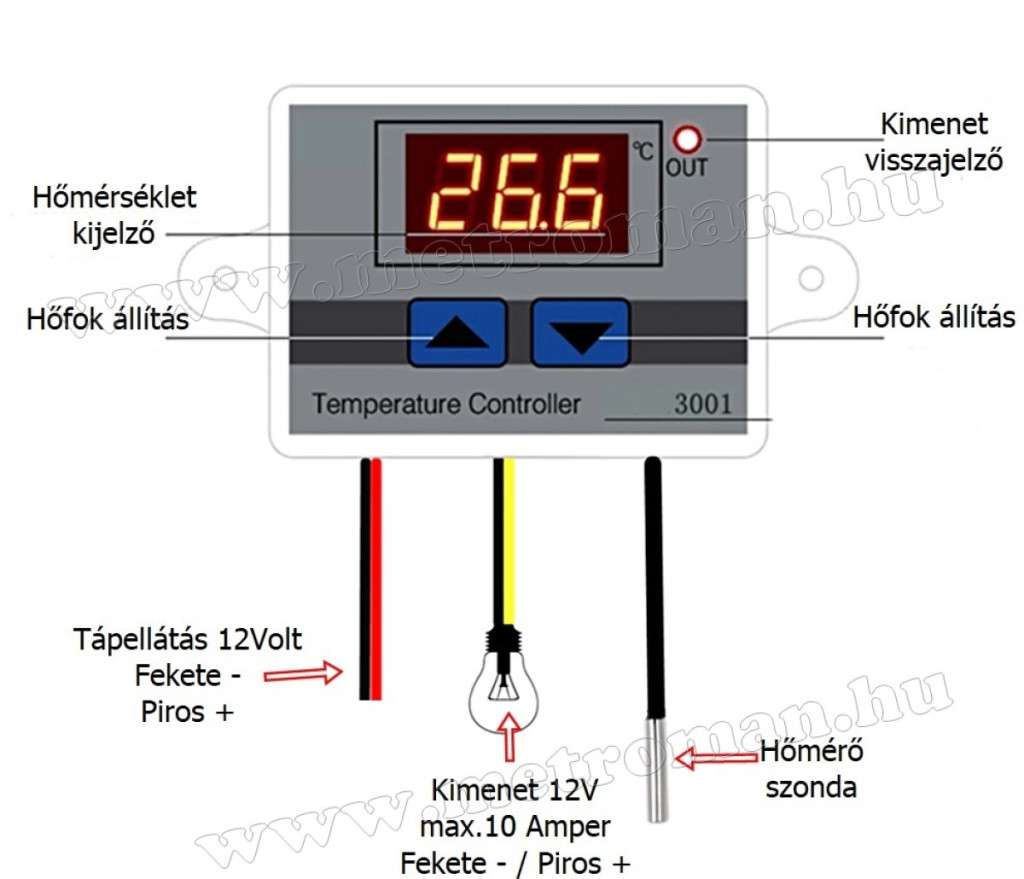

12 Voltos hőmérséklet kapcsoló elektronika
Felső hőmérséklet határ beállítása:
Nyomja meg és tartsa lenyomva 3 másodpercig a lefelé nyilat. A hőmérséklet érték elkezd villogni. Ezután állítsa be a felső hőmérséklet határt, ami felett a kimenet lekapcsol.
Alsó hőmérséklet határ beállítása:
Nyomja meg és tartsa lenyomva 3 másodpercig a felfelé nyilat. A hőmérséklet érték elkezd villogni. Ezután állítsa be az alsó hőmérséklet határt, ami alatt kimenet bekapcsol
Példák:
Ha a felső hőmérséklet 30 Cfok, az alsó hőmérséklet 25 Cfok, akkor a relés kimenet 25 fok alatt bekapcsol és 30 fok felett fog lekapcsolni.
Amennyiben pl. hűtést szerelne vezérelni, fordítsa meg a kér értéket. Ha az alsó hőmérsékletet állítja 30 Cfokra, a felsőt pedig 25 Cfokra, akkor a kimenet 30 fok felett bekapcsol és 25 fok alatt fog lekapcsolni.
- Állítható hőmérséklet tartomány: -50 - +110 Cfok
- Beállítható kapcsolási hőmérséklet
- Beállítható vissza kapcsolási hőmérséklet
- Használható fűtési és hűtési üzemmódban is.
- Vízbe meríthető hőmérő szonda 98 cm-es vezetékkel
- Tápellátás : DC12V ( 0,5-10,5 Amper )
- Kimenet : DC12 Volt, max. 10 Amper

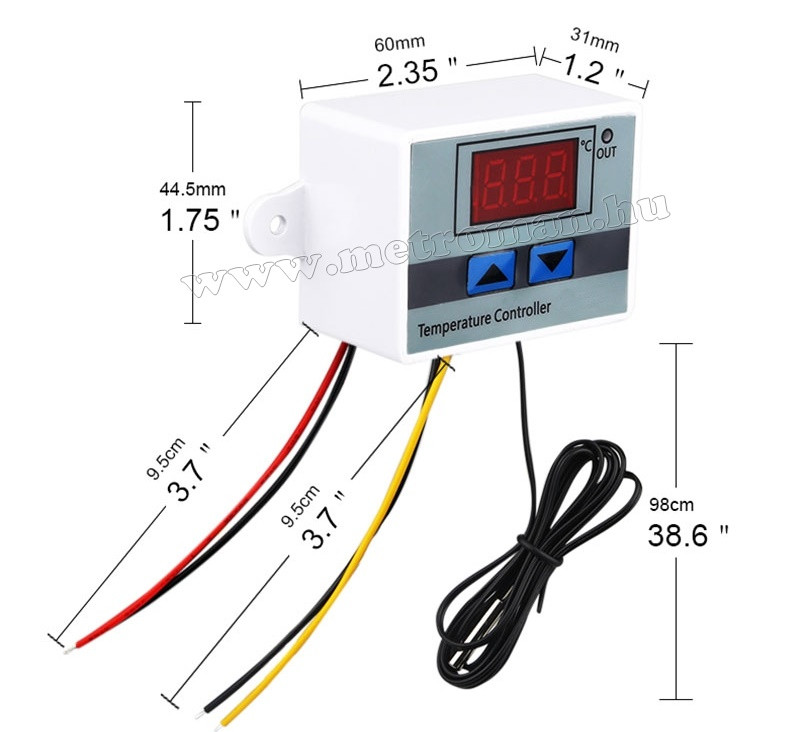

- Méretek: 60*45*31 mm
12 Voltos hőmérséklet kapcsoló -50 - +110 Cfok MM3001-12V – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – 12 Voltos hőmérséklet kapcsoló -50 - +110 Cfok MM3001-12V
Az MM3001-12V hőmérséklet-kapcsoló két kapcsolási határ megadásával vezérelhet fűtést vagy hűtést. Ennek a változatnak 12 V DC tápellátás szükséges; a másik feszültségű MM3001 modell bekötése nem helyettesíti a saját rajzát.
Telepítés és szonda
Legfeljebb 10 A-es, azaz 12 V-on 120 W-os fogyasztó csatlakoztatható, 10 A-es biztosítékkal. A tápegységnek a fogyasztó és a vezérlő együttes igényét kell fedeznie; 10 A terheléshez a kézikönyv legalább 10,5 A-es tápot ír elő. A készüléket a PDF rajza szerint, áramtalanítva kell bekötni. A szondát a mérendő helyre tedd; a kézikönyv körülbelül 50 cm-ig vízálló kialakítást ír le, de a vezérlőt ne érje folyadék. Maró, savas vagy lúgos folyadékba ne helyezd, és a szondavezetéket ne hosszabbítsd meg.
Bekapcsolási és kikapcsolási pont
A felfelé nyilat tartsd lenyomva 3 másodpercig, majd a villogó értéknél állítsd be az indítási pontot. A lefelé nyilat 3 másodpercig nyomva a leállítási pont állítható. Fűtésnél az indítási hőmérséklet legyen az alacsonyabb, a leállítási a magasabb. A beállítás után működési próbával ellenőrizd a kapcsolást.
Fűtési és hűtési példa
Fűtéshez például 25 °C indítás és 30 °C leállítás mellett a kimenet 25 °C alatt kapcsol be, 30 °C felett ki. Hűtéshez fordítsd meg az értékeket: 30 °C indítás és 25 °C leállítás mellett 30 °C felett kapcsol be, 25 °C alatt ki. Ezek szemléltető példák; az értékeket a saját alkalmazásodhoz válaszd.
Visszaállítás és kalibrálás
A két nyílgomb együttes, 3 másodperces nyomása gyári visszaállítást indít. A villogó 0.0 értéknél a hőmérő eltérése korrigálható. Ezt csak ismert referencia alapján végezd, majd ellenőrizd újra a kapcsolási határokat. A beállítási gombokkal történő kezelés nem helyettesíti a teljes áramtalanítást szerelés előtt.
Gyakori kérdések
Hűtésre is használható?
Igen, az indítási pont legyen magasabb a leállítási pontnál.
Meghosszabbítható a szonda vezetéke?
A kézikönyv szerint nem.
Mit csinál a két gomb hosszú együttes nyomása?
Gyári visszaállítást indít, majd kalibrálási lehetőséget ad.
12 Voltos hőmérséklet kapcsoló -50 - +110 Cfok MM3001-12V – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
