12V 20 Watt napelemes töltő szett töltésvezérlővel Poly Solar MP-20W-10A-PWM

Raktáron

17 990 Ft

A vásárlás után járó pontok: 540 Ft

- 12 V / 20 Wattos Polikristályos napelem modul, masszív, eloxált alumínium kerettel
- 12V / 30 Amper 120 Wattos PWM digitális töltés vezérlő elektronika mely védi az akkumulátort a túltöltéstől és 120 Wattos fogyasztóig a teljes lemerüléstől
- Kitűnően használható háztetőkön, lakókocsikon, lakóautókon, kempingezéshez, hajókon, hétvégi házakhoz, villanypásztorokhoz, világításokhoz stb.

Részletek

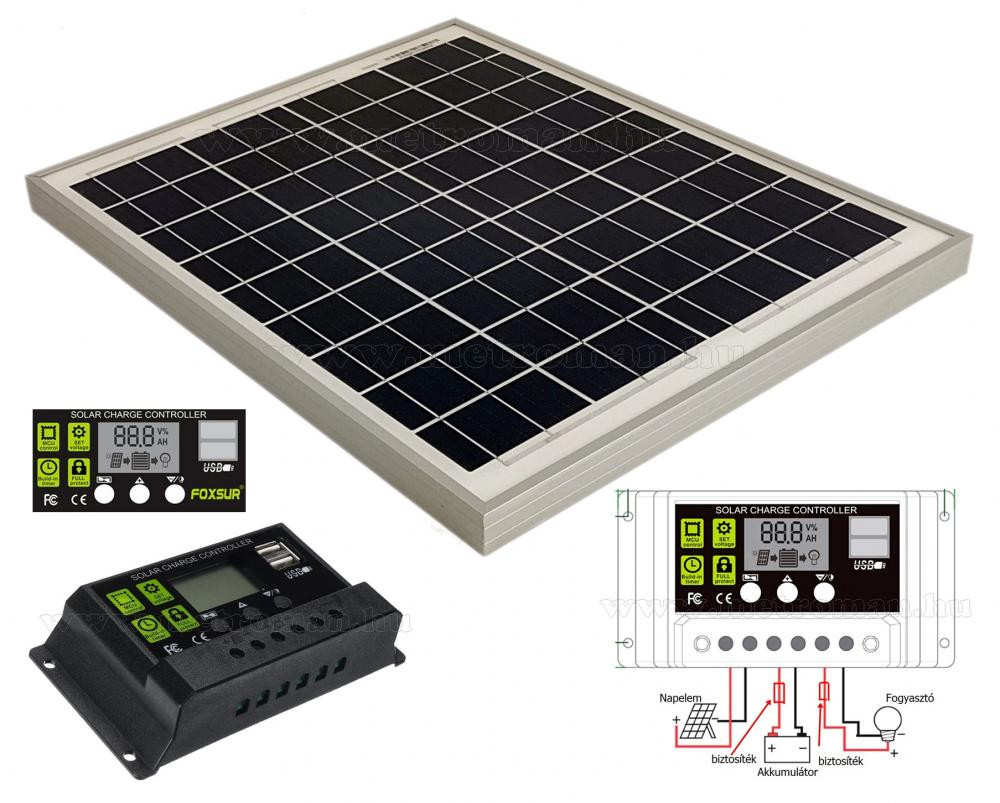

A Poly Solar MP-20W-10A-PWM napelemes, Szolár akkutöltő szett tartalma

1 db MP-20W 20 Wattos Polikristályos alumíniumkeretes napelem modul
1 db MM21091PWM-6C 12V 30/10 Amper digitális töltésvezérlő elektronika (2022.01.27-től, régebben vásárolt csomagokban csak 10 Amperes kivitel)

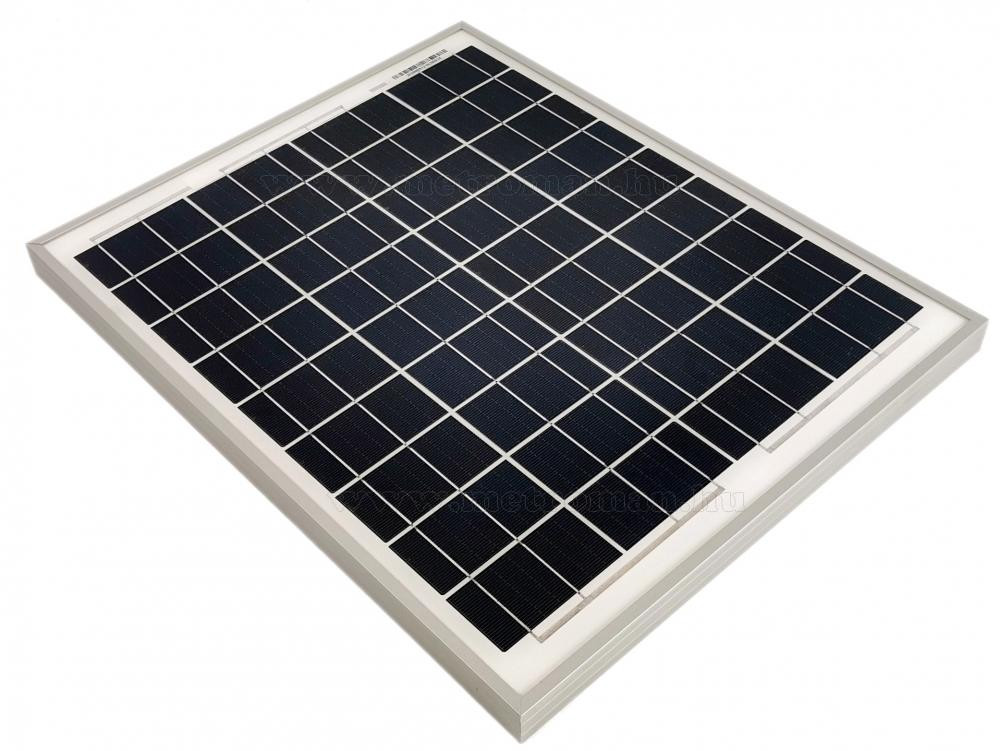

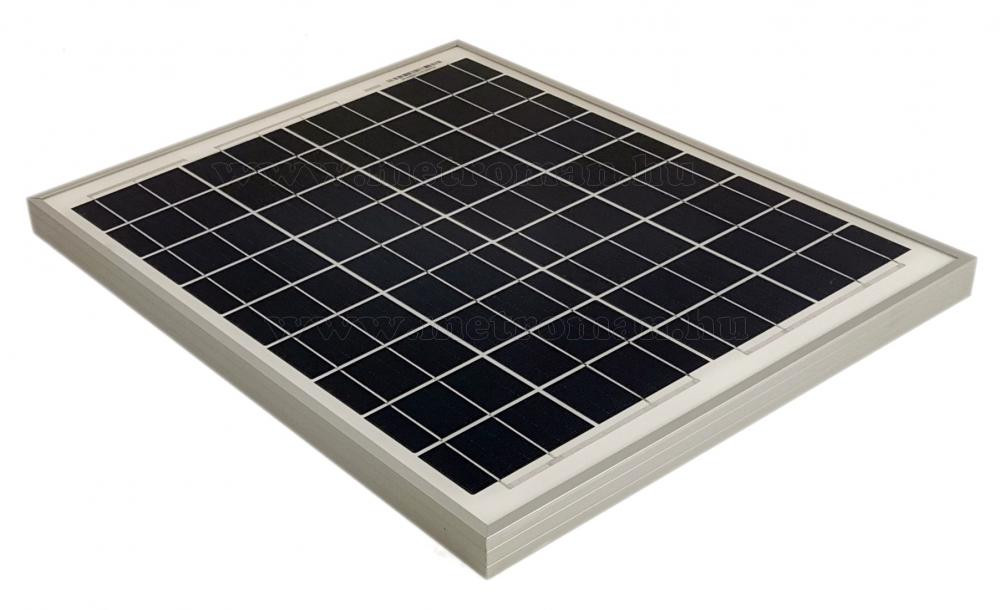

MP-20W napelem modul műszaki adatok:

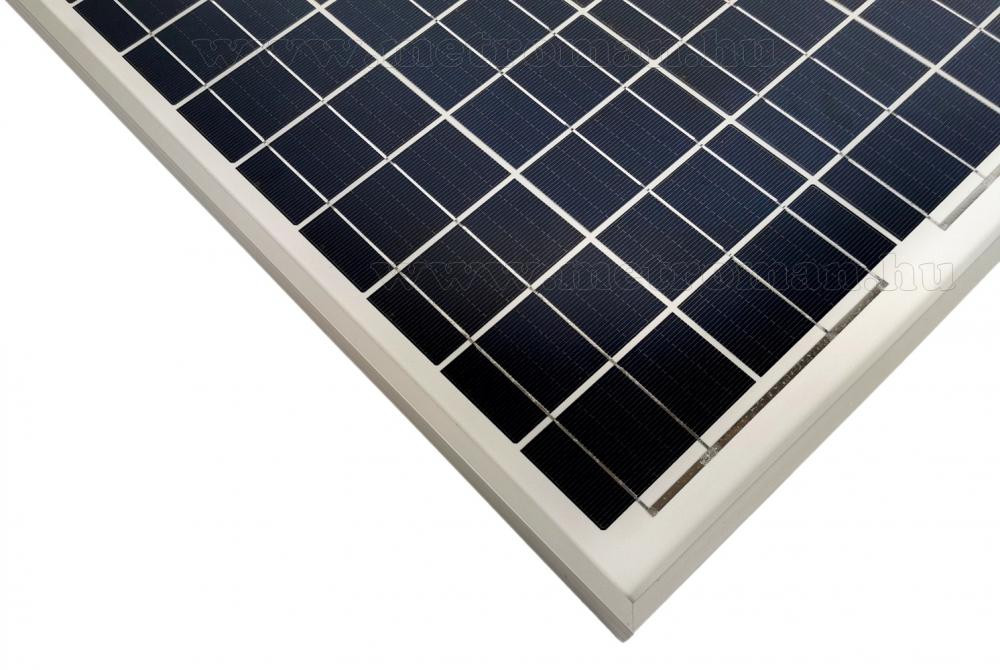

Polikristályos napelem panel, masszív, eloxált alumínium kerettel. Kitűnően használható háztetőkön, lakókocsikon, lakóautókon, kempingezéshez, hajókon, hétvégi házakhoz, villanypásztorokhoz, világításhoz stb.

12 Voltos akkukhoz, max. 20 Watt teljesítménnyel.
Maximális feszültség kimenet : 18,1 Volt
Max. teljesítmény : 20 Watt
Maximális áram : 1,12 A
Rövidzárlati áram : 1,18 A

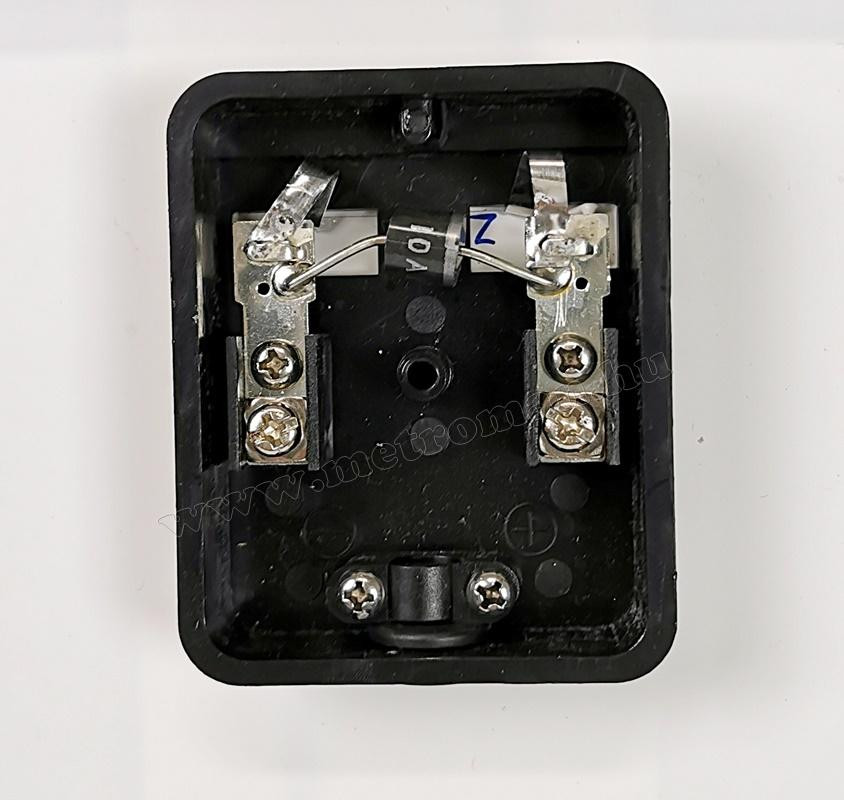

Fordított polaritás védelem egyenirányító diódával

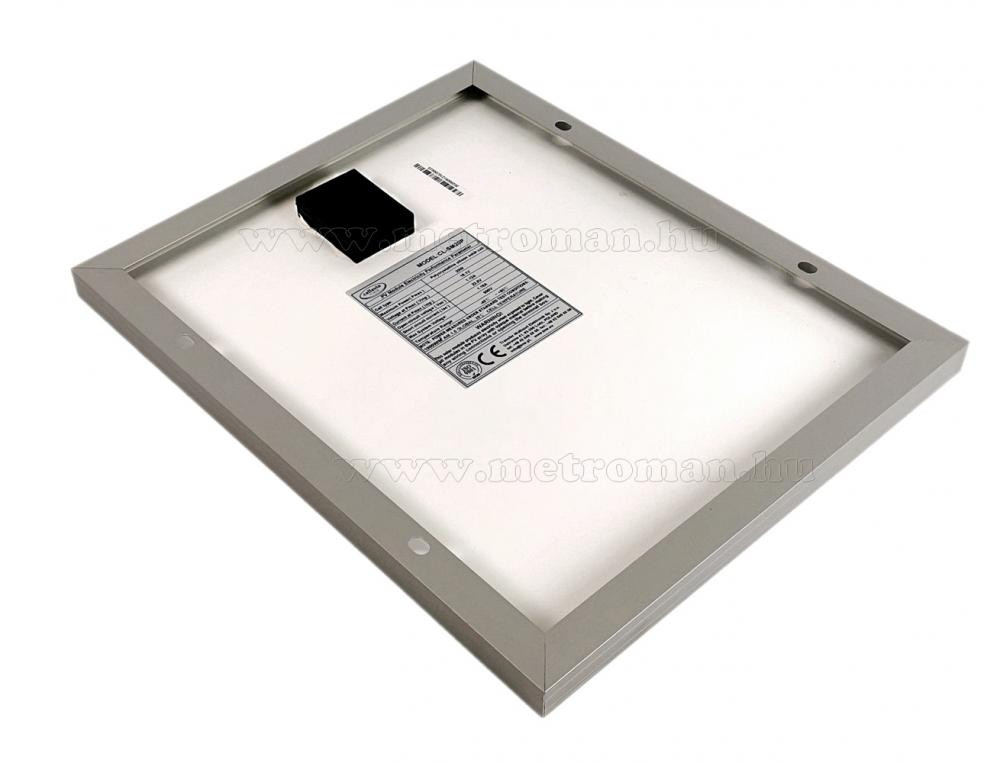

Csatlakozás : Sorkapocs +/- jelöléssel, kábel nélkül
Méret : 43,5 x 35,5 x 2,5 cm

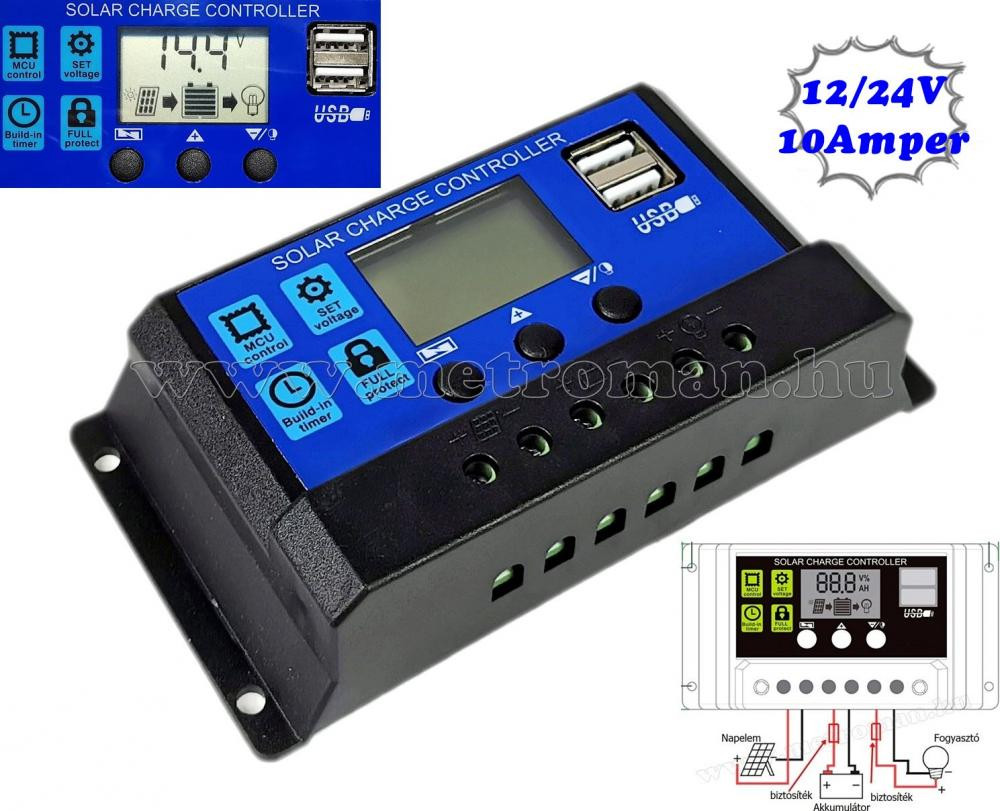

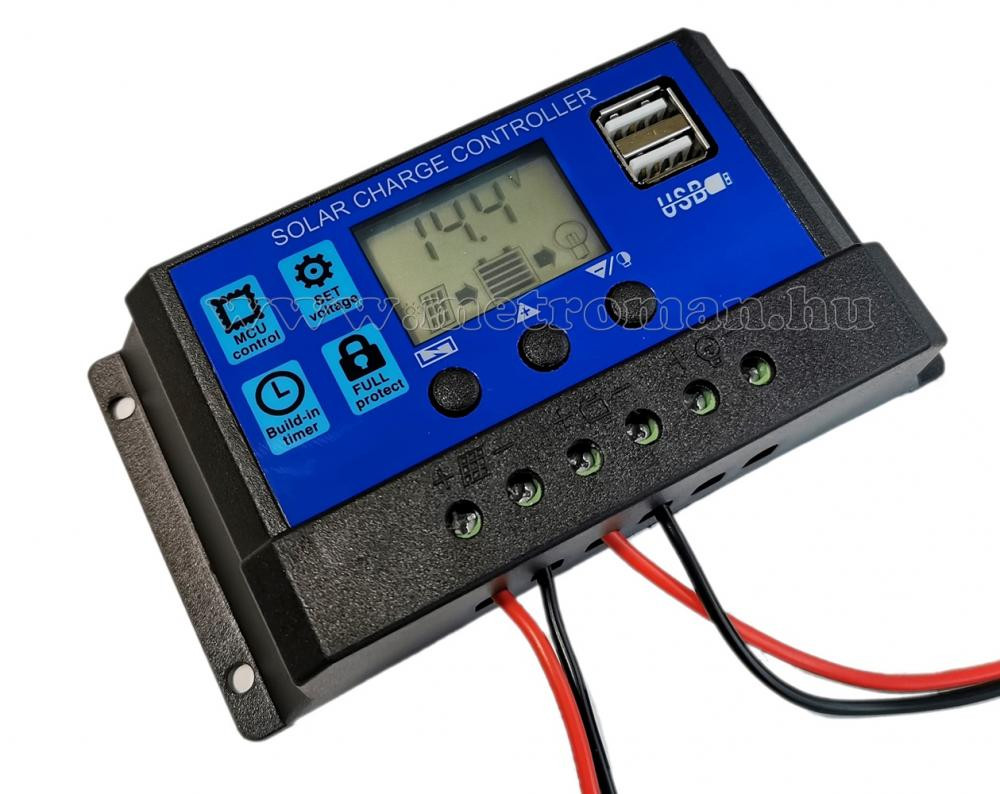

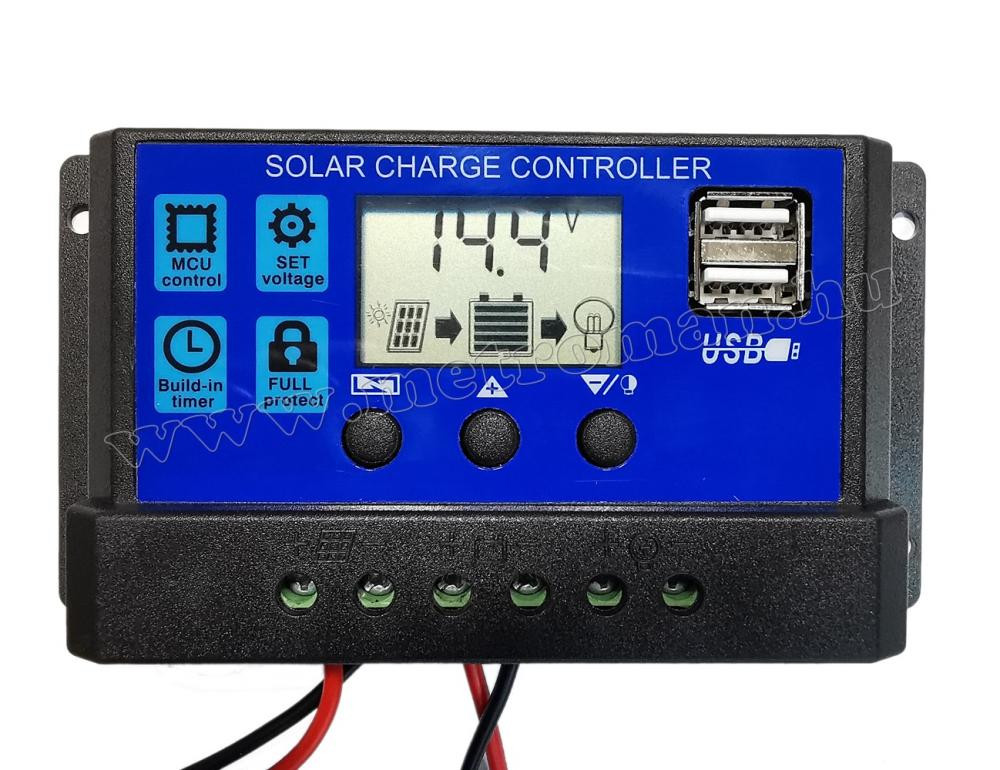

MM21091PMW-6C szolár töltésvezérlő műszaki adatok:

Ez a napelemes töltésvezérlő használható 12 és 24 Voltos akkumulátorok töltésére is, melyet a vezérlő rácsatlakoztatáskor automatikusan felismer.
A töltésvezérlő rendelkezik egy bármilyen elektromos eszköz vagy világításokhoz használható fogyasztó vezérlő kimenettel.
A fogyasztó kimenet kézzel kapcsolható vagy éjszakai módban sötétedésre automatikusa bekapcsol a beállított időzített időre. A fogyasztó kimenet rendelkezik akkuőr funkcióval, ezzel védve az akkut a lemerüléstől és a tönkremeneteltől. A fogyasztó kimenetről max. 10 Amper (120Watt) teljesítményig használható fogyasztó, ennél nagyobb terhelés esetén a kimenetet relézni kell. Nagyobb teljesítményű berendezéseket, pl. inverterek, ajánlott közvetlenül az akkumulátorra csatlakoztatni.

Maximális fogyasztó kimeneti terhelési áram: 10A
Max. rácsatlakoztatható napelem teljesítmény: 12V 120Watt (vagy 24V 240 Watt de csak 24V napelem és 24V akkumulátor esetén! )
Rendszerfeszültség: 12/24V automatikus akkumulátor feszültség felismeréssel
töltőfeszültség 12V akkumulátornál: <14.2/14.4/14.6V állítható, akkutípus szerint
töltőfeszültség 24V akkumulátornál: <28.4/28.8/29.2V állítható, akkutípus szerint
Akkumulátor típus: Ólomsavas, AGM, Gél
Napelem bemeneti feszültség: max. 50 Volt
Méret / súly: 133 * 70 * 35 mm / 132 g
Saját fogyasztás: 10mA
Működési hőmérséklet: -35~+60℃
Védelem: Nem vízálló!
Ajánlott vezeték: 1-2,5mm² teljesítménytől függően
Színe Fekete/Kék vagy Fekete színeben (egyes szállítmányok színe eltérő lehet)

A töltésvezérlő menüjében állítható funkciók:

Beállítható akkumulátor típusok
Zárt ólomsavas ( alap beállítás ) max. töltőfeszültség 12V -> 14.4V ( 24V -> 28.8V )
GÉL: max. töltőfeszültség 12V -> 14.2V ( 24V -> 28.4V )
Ólomsavas akkumulátor nem zárt max. töltőfeszültség 12V -> 14.6V ( 24V -> 29.2V )

Fogyasztó kimenet időzítés beállítása 0-24 óra
24H beállításban a fogyasztó kimenet kézzel kapcsolható Be/ki és folyamatosan működik.
01-23-órás idő beállítás esetén a fogyasztó kimenet sötétedéskor bekapcsol és a beállított időintervallum után fog lekapcsolni. Ez a funkció kitűnően használható pl. világítás vezérlésre is.
00 órás beállítás esetén a fogyasztó kimenet bekapcsol és csak világosban lekapcsol.

Csepptöltő töltőfeszültség beállítása
Állatható tartomány: 12V akku ->13-15 Volt / 24V akku -> 26-30 Volt

Akkuőr funkció
Ha az akkumulátor feszültsége a beállított érték alá süllyed, akkor a készülék fogyasztó kimenete lekapcsol, megvédve ezzel az akkumulátort a mély kisüléstől.
Állatható tartomány: 12V akku -> 9 -11,5 Volt / 24V akku -> 18-23 Volt

Fogyasztó kimenet visszakapcsolási feszültség beállítása:
Amennyiben a fogyasztó kimenet alacsony akkufeszültség miatt lekapcsolódott, a beállított feszültség elérésekor fog újra visszakapcsolni.
Állatható tartomány: 12V akku -> 11,5-13 Volt / 24V akku -> 23-26 Volt

Szereléshez szükséges eszközök és további tartozékok, melyek nem részei a csomagnak, igény esetén külön megvásárolhatóak:

Sorkapocs ( csokikapocs ) vagy Forrasztópáka
Multiméter
Vezeték 1,5 mm2
Biztosíték
Akkumulátor

Adatok

Napelem típus:

Napelem szett

Használati útmutató

12V 20 Watt napelemes töltő szett töltésvezérlővel Poly Solar MP-20W-10A-PWM – napelem és készlet telepítési útmutatója (PDF)

12V 20 Watt napelemes töltő szett töltésvezérlővel Poly Solar MP-20W-10A-PWM – töltésvezérlő teljes használati útmutatója (PDF)

Rövidített gyors használati útmutató – 12V 20 Watt napelemes töltő szett töltésvezérlővel Poly Solar MP-20W-10A-PWM

A 12V 20 Watt napelemes töltő szett töltésvezérlővel Poly Solar MP-20W-10A-PWM csatolt útmutatója alapján a MM21091-PWM-6C vezérlőt először az akkumulátorhoz kell csatlakoztatni. Ólomsavas, AGM és gél akkumulátorhoz készült; lítium akkumulátorhoz nem használható.

Elhelyezés és előkészítés

A panelt árnyékmentes helyre, stabilan rögzítsd; szereléskor takard le. A vezérlőt az akkumulátor közelében, száraz, jól szellőző helyre szereld. Az akkumulátorágba megfelelően méretezett biztosíték szükséges. A vezetékméretezést és bekötést bízd hozzáértő szakemberre.

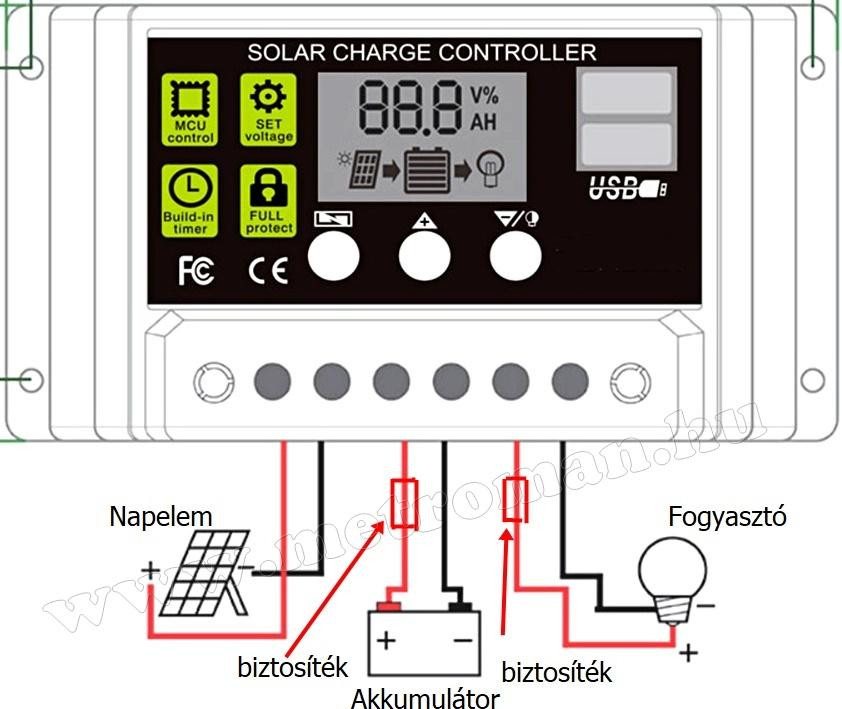

Csatlakoztatási sorrend

Először az akkumulátort kösd a BAT kapcsokra, és ellenőrizd a felismert 12 V-os rendszerfeszültséget. Ezután a napelemet a PV, végül a megfelelő fogyasztót a LOAD kapcsokra csatlakoztasd. Ügyelj minden pólusjelölésre. Akkucsere előtt a napelemet válaszd le.

Beállítások

Rövid Menü-nyomással válts a kijelzett adatok között. A kiválasztott paraméternél tartsd nyomva a Menü gombot a villogásig, a fel/le gombbal módosíts, majd hosszú Menü-nyomással ments. A B01 zárt ólomsavas/AGM, B02 gél, B03 nyitott ólomsavas profil; a választást egyeztesd az akkumulátor előírásaival. Két vezérlőváltozat leírása szerepel a mellékletekben; mindig a ténylegesen szállított készülék címkéjének megfelelő adatokból indulj ki.

Fogyasztók és ellenőrzés

A LOAD kimenet legfeljebb 10 A-rel terhelhető. Invertert és nagy indulóáramú fogyasztót ne erről táplálj; külön biztosított akkumulátorág szükséges. A 24H kézi/folyamatos, az 01–23H sötétedés utáni időzített működést választ. A bekötést és a kábelek melegedését rendszeresen ellenőrizd.

Gyakori kérdések

Mi legyen az első csatlakoztatás?
Az akkumulátor; csak a helyes rendszerfeszültség ellenőrzése után következzen a napelem.

Tölthető lítium akkumulátor?
Nem, a csatolt PWM-vezérlő leírása ezt tiltja.

A töltőáram megegyezik a LOAD terhelhetőségével?
Nem. A fogyasztókimenet megengedett árama legfeljebb 10 A.

12V 20 Watt napelemes töltő szett töltésvezérlővel Poly Solar MP-20W-10A-PWM – napelem és készlet telepítési útmutatója (PDF)

12V 20 Watt napelemes töltő szett töltésvezérlővel Poly Solar MP-20W-10A-PWM – töltésvezérlő teljes használati útmutatója (PDF)

Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
