12V 2x150 Watt napelemes töltő szett töltésvezérlővel Poly Solar MPVPOLY300W-1688-PWM

Nem rendelhető

99 990 Ft

Nem rendelhető

A vásárlás után járó pontok: 3 000 Ft

- 2 db 12 V / 150 Wattos Polikristályos napelem modul, masszív, eloxált alumínium kerett
- 300 Watt teljesítmény, 12 V vagy 24V akkumulátorok töltésére is használható!
- 12V / 30 Amper 360 Wattos PWM digitális töltés vezérlő elektronika mely védi az akkumulátort a túltöltéstől és 120 Wattos fogyasztóig a teljes lemerüléstől
- Tartozék MMC4 szolár csatlakozóval
- Kitűnően használható háztetőkön, lakókocsikon, lakóautókon, kempingezéshez, hajókon, hétvégi házakhoz, villanypásztorokhoz, világításokhoz, inverterekhez stb.

Részletek

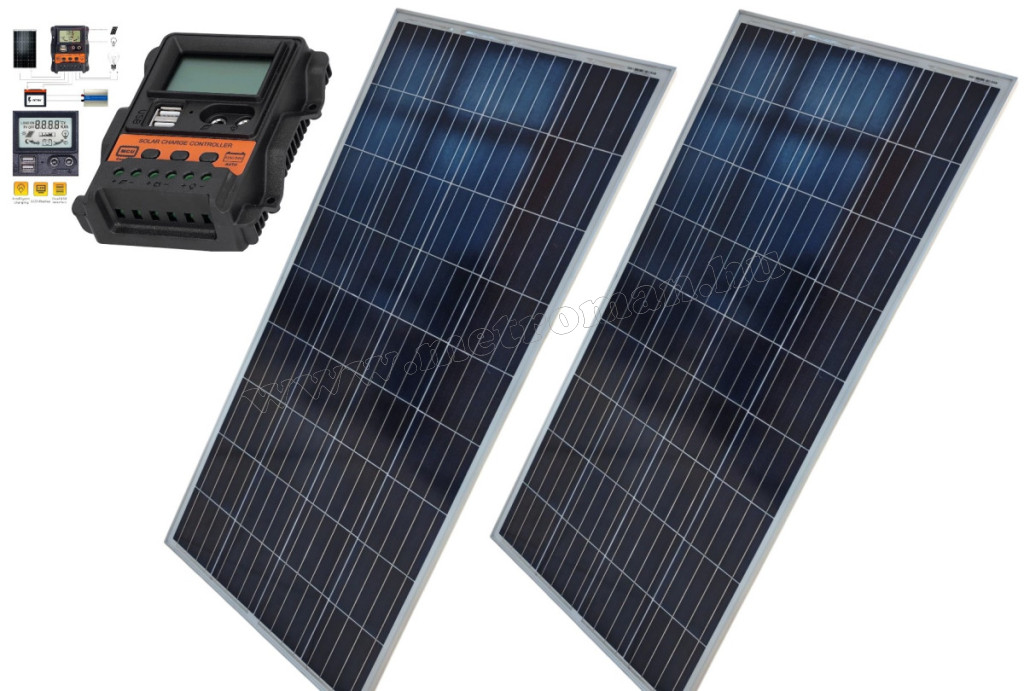

A Poly Solar MPVPOLY300W-1688-PWM napelemes, Szolár akkutöltő szett tartalma

2 db MPV-POLY-150W 150 Wattos Polikristályos alumíniumkeretes napelem modul
1 db MM1688-PWM 12V 30/10 Amper digitális töltésvezérlő elektronika
1 pár MMC4 szolár csatlakozó vezeték toldáshoz

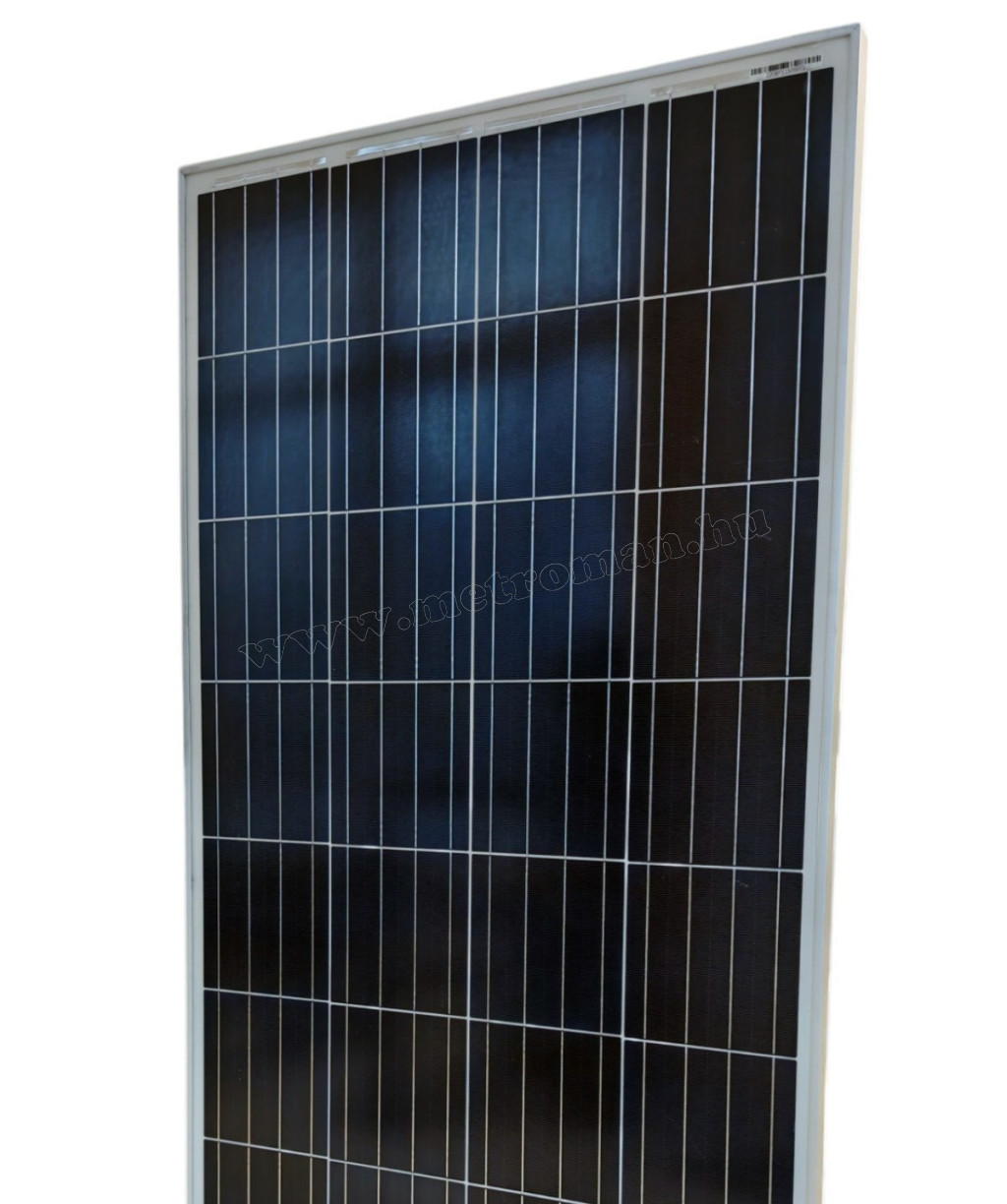

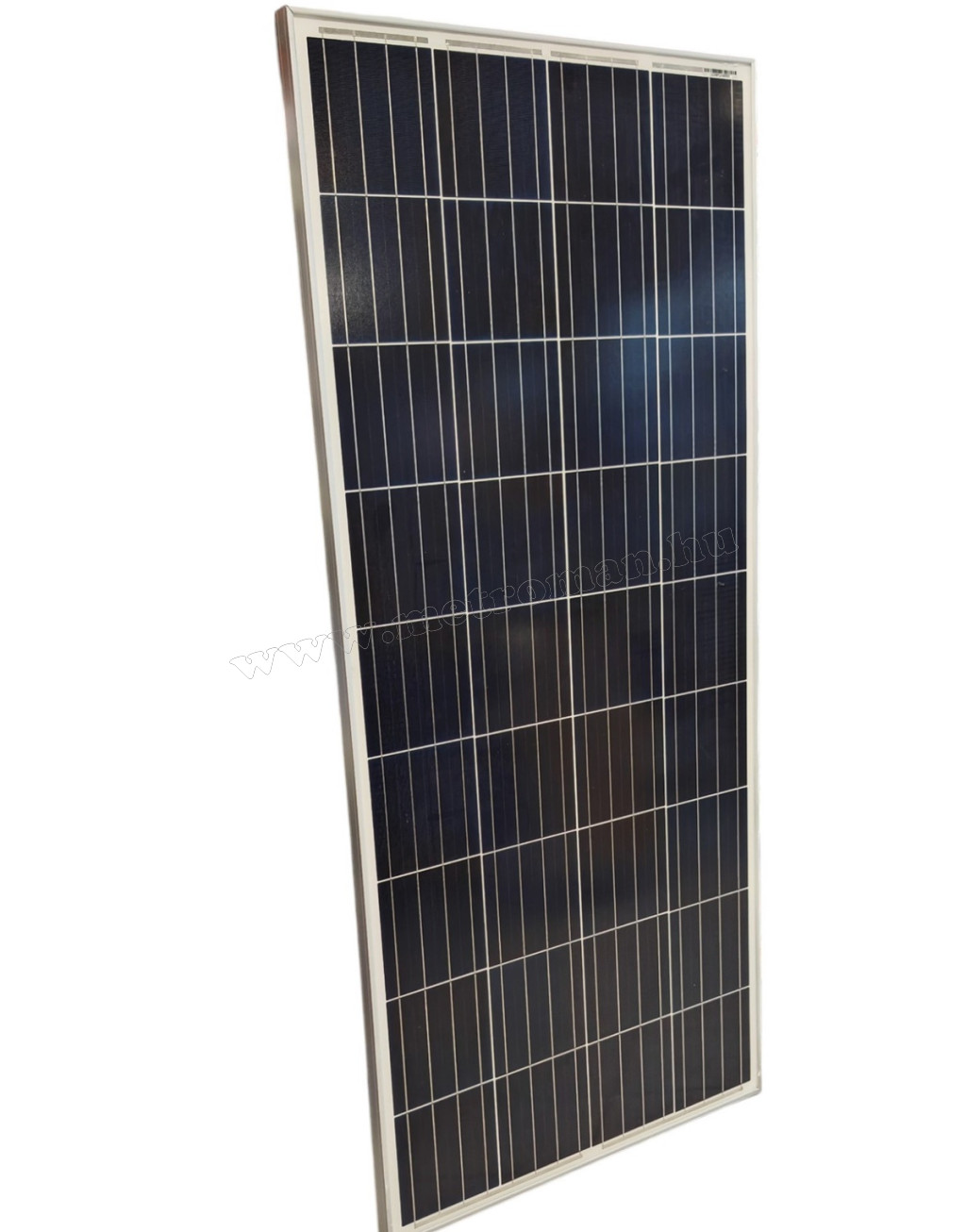

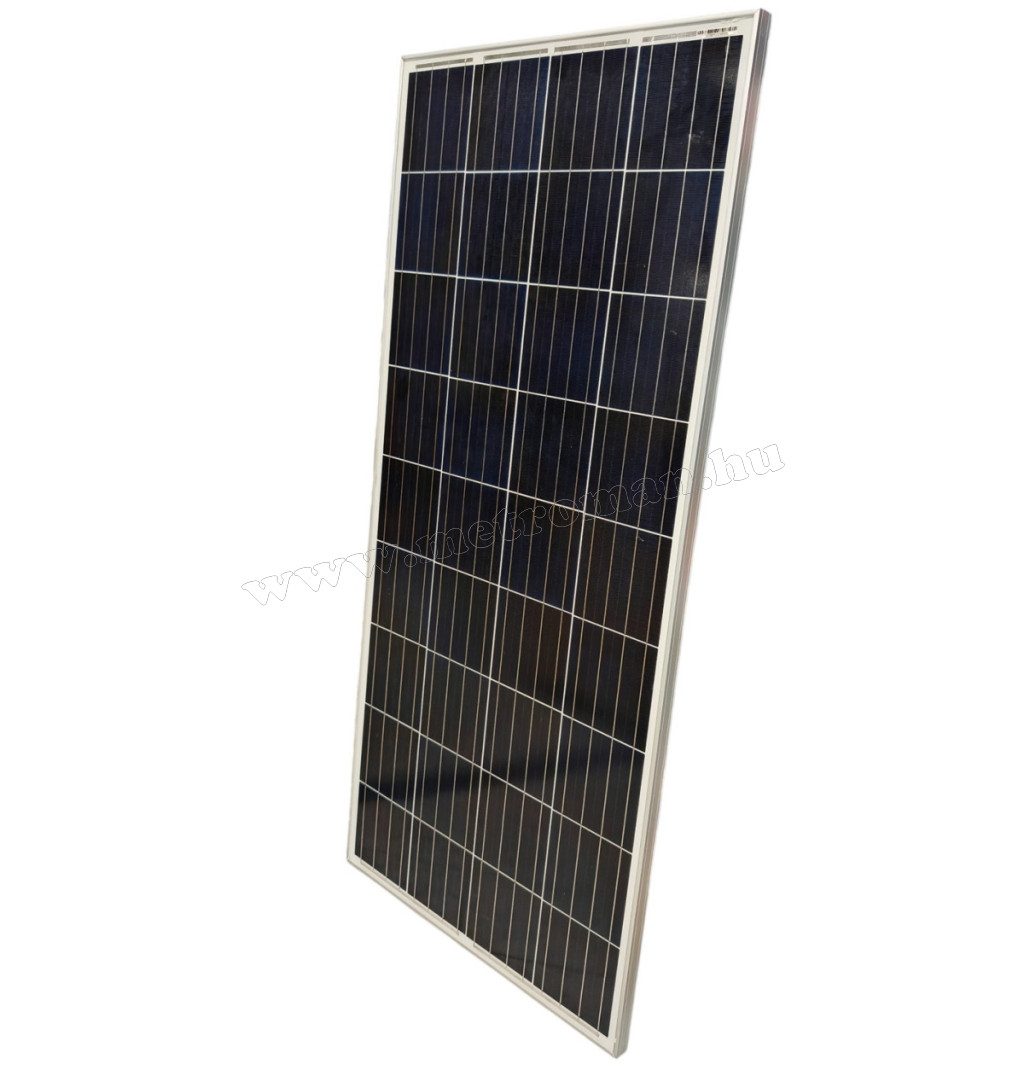

12V 150 Wattos alumínium keretes napelem panel MPV-POLY-150W

A 12V 150 Wattos alumíniumkeretes napelem panel tökéletes választás azok számára, akik fenntartható és megfizethető energiaforrást keresnek. Közvetlen napenergia-felhasználással biztosítja az energiaigények kielégítését, ugyanakkor minimalizálja a környezet terhelését. Válaszd ezt a napelemet, és élvezd az energiafüggetlenség előnyeit otthonodtól távoli helyeken is!

Mire használható ez a napelem panel?

12V akkumulátorok töltése: Tökéletes választás 12V-os akkumulátorok hatékony töltéséhez, melyek energiaforrást biztosítanak világításhoz, kis elektromos eszközökhöz vagy szivattyúkhoz.
Hétvégi házak: Független áramforrásként használható hétvégi házak energiaellátására, így elkerülheted a drága hálózati csatlakozást.
Lakókocsik és kempingezés: Használata ideális lakókocsikban vagy sátorozáskor, hogy biztosítsa a mindennapi energiaellátást.
Tanya és mezőgazdaság: Ideális tanyasi területeken, állattartó telepeken vagy mezőgazdasági célokra, például villanypásztorok, kisebb szivattyúk működtetésére.
Horgászhelyek: Tökéletes választás horgászok számára, hogy biztosítsa a világításhoz vagy kisebb eszközökhöz szükséges energiát elhagyatott helyeken is.

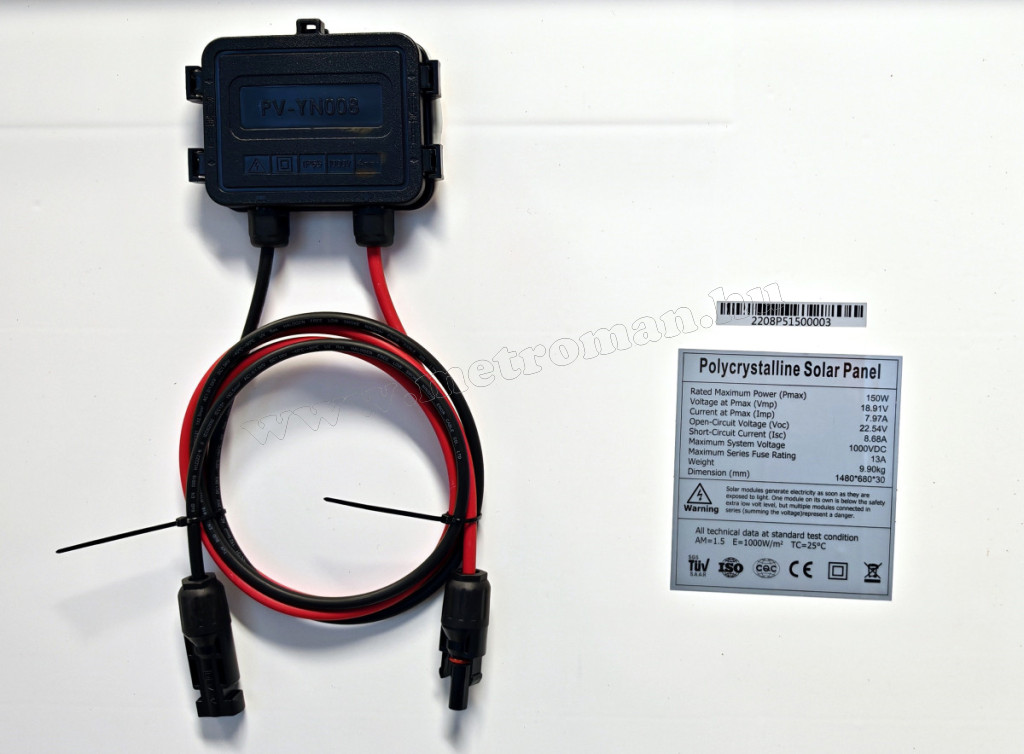

MPV-POLY-150W napelem modul műszaki adatok :

Maximális feszültség kimenet : 18,91 Volt
Max. teljesítmény : 150 Watt
Maximális áram : 7,97 A
Rövidzárlati áram : 8,68 A
Fordított polaritás védelem egyenirányító diódával
Csatlakozás : MMC4
Méret: 1480x680x30mm
Súly: 9,9 kg

Fekete vagy ezüst színű kerettel szállítjuk! A napelem panel kinézete és az alumínium keret színe egyes szállítmányoknál a képektől eltérő lehet!

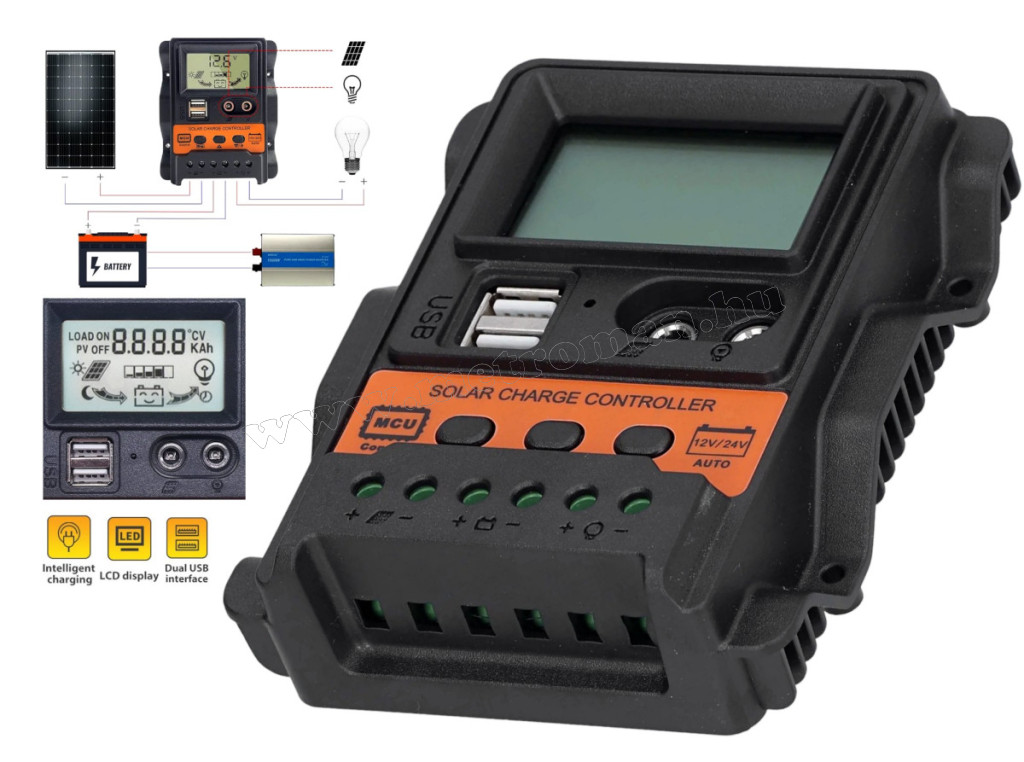

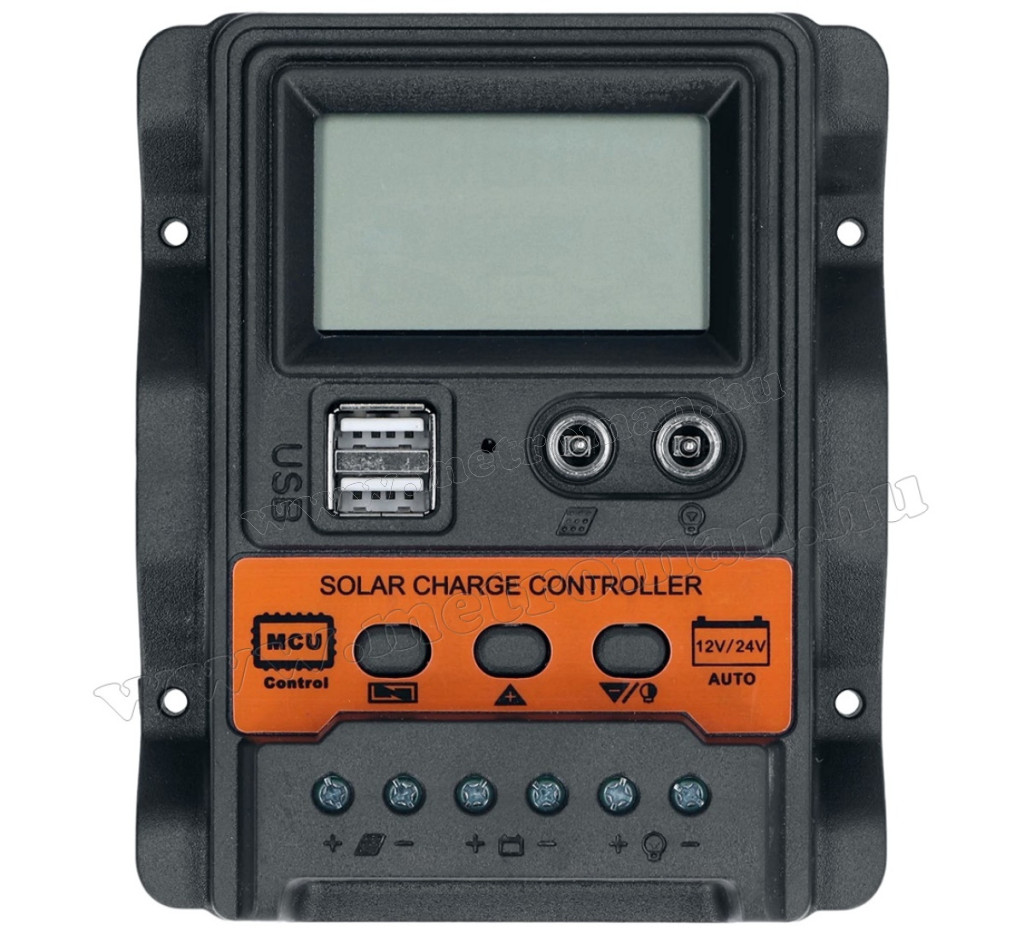

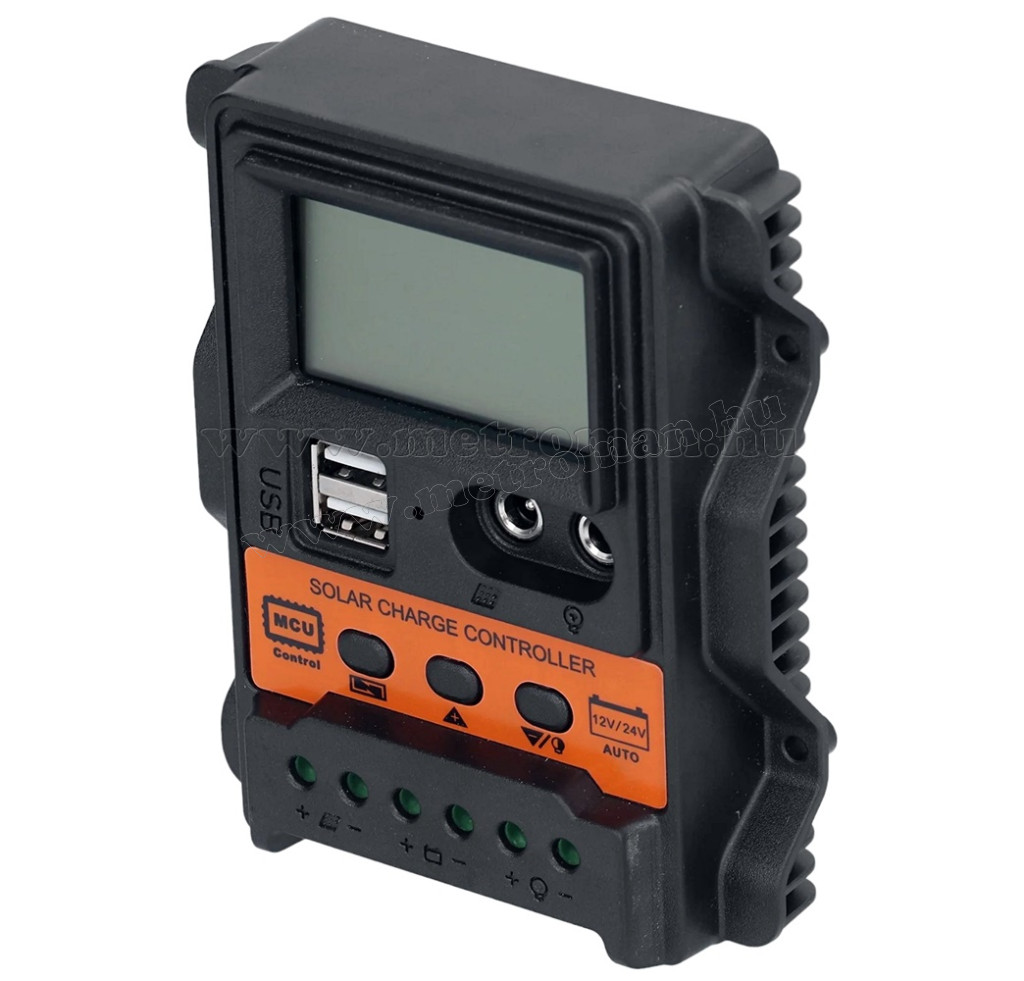

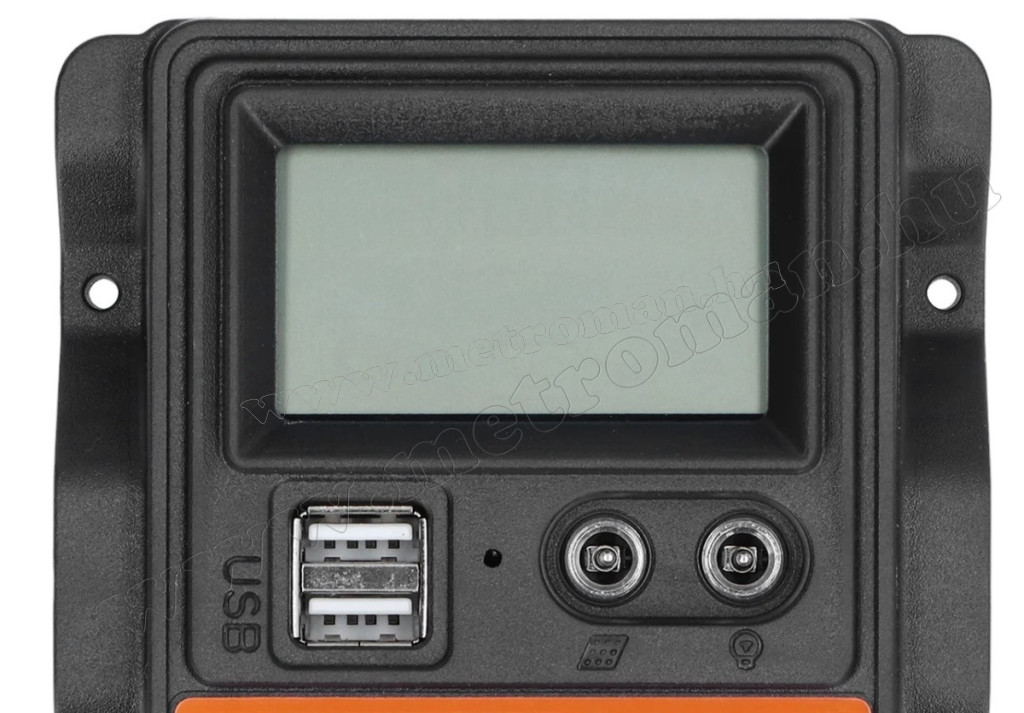

MM1688-PWM töltésvezérlő napelemhez 12-24V automata akkumulátor felismeréssel

Ez a napelemes töltésvezérlő használható 12 és 24 Voltos akkumulátorok töltésére is, melyet a vezérlő rácsatlakoztatáskor automatikusan felismer.
A töltésvezérlő rendelkezik egy 10 Amper terhelhetőségű bármilyen fogyasztóhoz vagy világításokhoz használható vezérlő kimenettel. A fogyasztó kimenet kézzel kapcsolható vagy éjszakai módban sötétedésre automatikusa bekapcsol a beállított időzített időre. A fogyasztó kimenet rendelkezik akkuőr funkcióval, ezzel védve az akkut a lemerüléstől és a tönkremeneteltől. A fogyasztó kimenetről használható 10 Ampernél nagyobb áramfelvételű fogyasztó is, de ebben az esetben a kimenetet relézni kell!

Maximum bemeneti napelem feszültségek:

- 12V akkumulátor töltése esetén max. 23 Volt
- 24V akkumulátor töltése esetén max. 46 Volt

Menüben állítható funkciók:

Fogyasztó kimenet időzítés beállítása 0-24 óra
24H beállításban a fogyasztó kimenet kézzel kapcsolható Be/ki és folyamatosan működik.
01-23-órás idő beállítás esetén a fogyasztó kimenet sötétedéskor bekapcsol és a beállított időintervallum után fog lekapcsolni. Ez a funkció kitűnően használható pl. világítás vezérlésre is.
00 órás beállítás esetén a fogyasztó kimenet bekapcsol és csak világosban lekapcsol.

Csepptöltő töltőfeszültség beállítása
Állatható tartomány: 12V akku ->8-18 Volt / 24V akku -> 18-34 Volt

Akkuőr funkció
Ha az akkumulátor feszültsége a beállított érték alá süllyed, akkor a készülék fogyasztó kimenete lekapcsol, megvédve ezzel az akkumulátort a mély kisüléstől.
Állatható tartomány: 12V akku -> 7 -14 Volt / 24V akku -> 18-28 Volt

Fogyasztó kimenet visszakapcsolási feszültség beállítása:
Amennyiben a fogyasztó kimenet alacsony akkufeszültség miatt lekapcsolódott, a beállított feszültség elérésekor fog újra visszakapcsolni.
Állatható tartomány: 12V akku -> 8-14 Volt / 24V akku -> 16-28 Volt

MM1688-PWM szolár töltésvezérlő műszaki adatok:

Maximális fogyasztó kimeneti terhelési áram: 10A
Max. rácsatlakoztatható napelem teljesítmény: 12V 360Watt (vagy 24V 720 Watt de csak 24V napelem és 24V akkumulátor esetén! )
Rendszerfeszültség: 12/24V automatikus akkumulátor feszültség felismeréssel
töltőfeszültség 12V akkumulátornál: <14.4V állítható
töltőfeszültség 24V akkumulátornál: <28.8V állítható
Akkumulátor típus: Ólomsavas, AGM, Gél
Napelem bemeneti feszültség: 14V akku : max. 23 Volt / 24V akku : max. 46 Volt
Méret / súly: 125 * 102 * 34 mm / 179 g
Saját fogyasztás: 10mA
Működési hőmérséklet: -35~+60℃
Védelem: Nem vízálló!
Ajánlott vezeték: 1-2,5mm² teljesítménytől függően
Színe Fekete színeben (egyes szállítmányok színe eltérő lehet)

Szereléshez szükséges eszközök és további tartozékok, melyek nem részei a csomagnak, igény esetén külön megvásárolhatóak:

Sorkapocs (csokikapocs) vagy Forrasztópáka
Multiméter
Vezeték 1,5 mm2
Biztosíték
Akkumulátor

Adatok

Napelem típus:

Napelem szett

Használati útmutató

12V 2x150 Watt napelemes töltő szett töltésvezérlővel Poly Solar MPVPOLY300W-1688-PWM – napelem és készlet telepítési útmutatója (PDF)

12V 2x150 Watt napelemes töltő szett töltésvezérlővel Poly Solar MPVPOLY300W-1688-PWM – töltésvezérlő teljes használati útmutatója (PDF)

Rövidített gyors használati útmutató – 12V 2x150 Watt napelemes töltő szett töltésvezérlővel Poly Solar MPVPOLY300W-1688-PWM

A 12V 2x150 Watt napelemes töltő szett töltésvezérlővel Poly Solar MPVPOLY300W-1688-PWM csatolt útmutatója alapján a MM1688-PWM vezérlőt először az akkumulátorhoz kell csatlakoztatni. Ólomsavas, AGM és gél akkumulátorhoz készült; lítium akkumulátorhoz nem használható.

Elhelyezés és előkészítés

A panelt árnyékmentes helyre, stabilan rögzítsd; szereléskor takard le. A vezérlőt az akkumulátor közelében, száraz, jól szellőző helyre szereld. Az akkumulátorágba megfelelően méretezett biztosíték szükséges. A vezetékméretezést és bekötést bízd hozzáértő szakemberre. Több panel párhuzamos bekötésénél azonos típusú és teljesítményű paneleket használj, és az összeadódó áramhoz méreteztesd a rendszert.

Csatlakoztatási sorrend

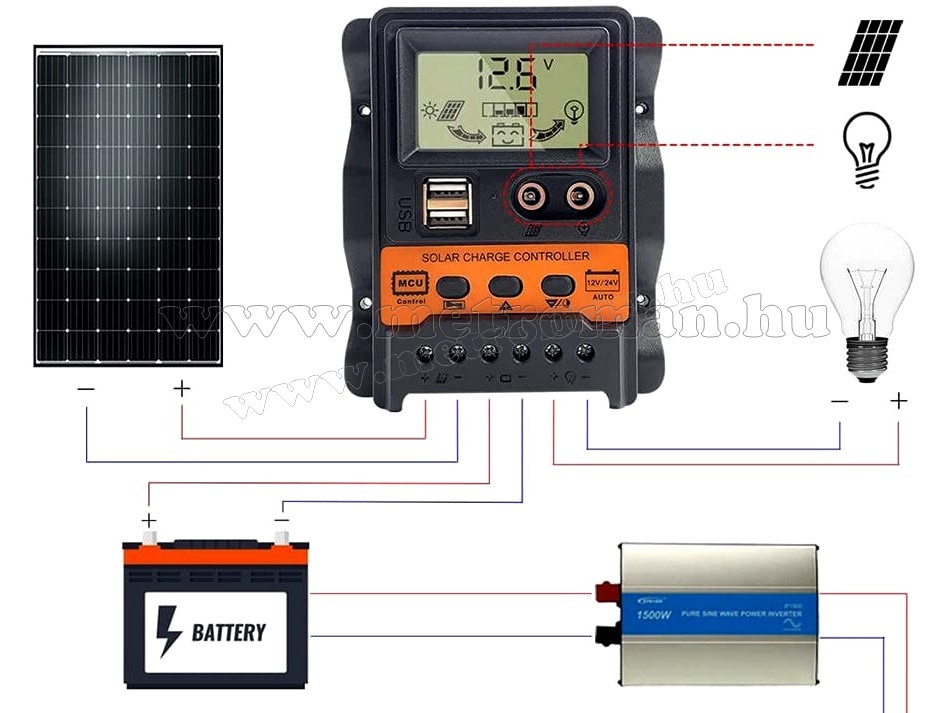

Először az akkumulátort kösd a BAT kapcsokra, és ellenőrizd a felismert 12 V-os rendszerfeszültséget. Ezután a napelemet a PV, végül a megfelelő fogyasztót a LOAD kapcsokra csatlakoztasd. Ügyelj minden pólusjelölésre. Akkucsere előtt a napelemet válaszd le.

Beállítások

Rövid Menü-nyomással válts a kijelzett adatok között. A kiválasztott paraméternél tartsd nyomva a Menü gombot a villogásig, a fel/le gombbal módosíts, majd hosszú Menü-nyomással ments. A töltési és lekapcsolási feszültségeket az akkumulátor gyártói adataihoz igazítsd.

Fogyasztók és ellenőrzés

A LOAD kimenet legfeljebb 10 A-rel terhelhető. Invertert és nagy indulóáramú fogyasztót ne erről táplálj; külön biztosított akkumulátorág szükséges. A 24H kézi/folyamatos, az 01–23H sötétedés utáni időzített működést választ. A bekötést és a kábelek melegedését rendszeresen ellenőrizd.

Gyakori kérdések

Mi legyen az első csatlakoztatás?
Az akkumulátor; csak a helyes rendszerfeszültség ellenőrzése után következzen a napelem.

Tölthető lítium akkumulátor?
Nem, a csatolt PWM-vezérlő leírása ezt tiltja.

A töltőáram megegyezik a LOAD terhelhetőségével?
Nem. A fogyasztókimenet megengedett árama legfeljebb 10 A.

12V 2x150 Watt napelemes töltő szett töltésvezérlővel Poly Solar MPVPOLY300W-1688-PWM – napelem és készlet telepítési útmutatója (PDF)

12V 2x150 Watt napelemes töltő szett töltésvezérlővel Poly Solar MPVPOLY300W-1688-PWM – töltésvezérlő teljes használati útmutatója (PDF)

Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
