12V 400 Watt napelemes töltő szett töltésvezérlővel Solarfam MSZ-2X200W-S-Black-M0293-PWM MonoSolar

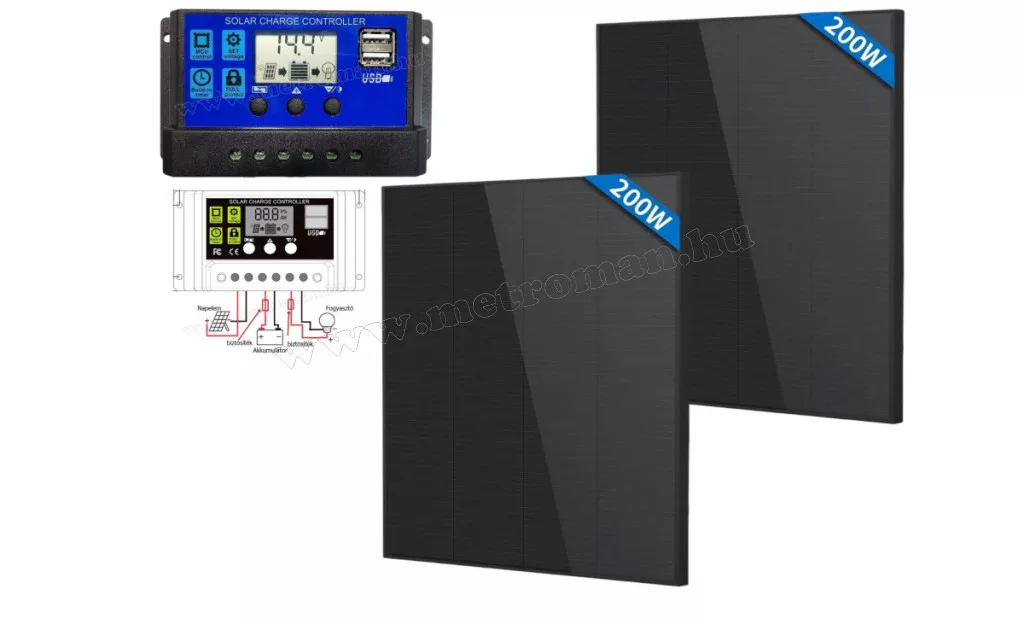

Komplett 400W Prémium Napelem Csomag: 2 db Solarfam Monokristályos Panel + M0293-PWM Töltésvezérlő

Keresed a tökéletes, független áramforrást, ami nemcsak megbízhatóan teszi a dolgát, de még jól is mutat? Ezzel a gondosan összeállított csomaggal mindent megkapsz, ami egy stabil 12V-os szigetüzemű rendszer alapjaihoz szükséges. Legyen szó kempingezésről, lakóautózásról, hajózásról vagy egy hétvégi ház áramellátásáról, ez a szett nem fog cserben hagyni!

 A csomag tartalma:

• 2 db Solarfam MSZ-200W-S-Black napelem panel (Prémium monokristályos, teljesen fekete kivitel)
• 1 db M0293-PWM digitális töltésvezérlő (LCD kijelzővel, dupla USB csatlakozóval)
• 2 pár MC4 napelem csatlakozó (A gyors és vízálló bekötéshez)

Kinek ajánljuk ezt a napelemes akkumulátor töltő csomagot?

• Kempingezőknek és lakóautósoknak: A 400W-os teljesítmény bőségesen elegendő a fedélzeti világítás, egy 12V kompresszoros hűtő, vízszivattyúk és a szórakoztató elektronika üzemeltetésére (általában egy 100–200 Ah kapacitású 12V akkumulátorral párosítva).
• Hétvégi házak és tanyák tulajdonosainak: Ideális alap egy megbízható szigetüzemű világítási és riasztórendszer kiépítéséhez, TV üzemeltetéséhez.
• Gépjárművek, hajók védelmére: Hosszabb állásidő alatt is garantáltan maximális töltöttségen tartja a drága akkumulátorokat.

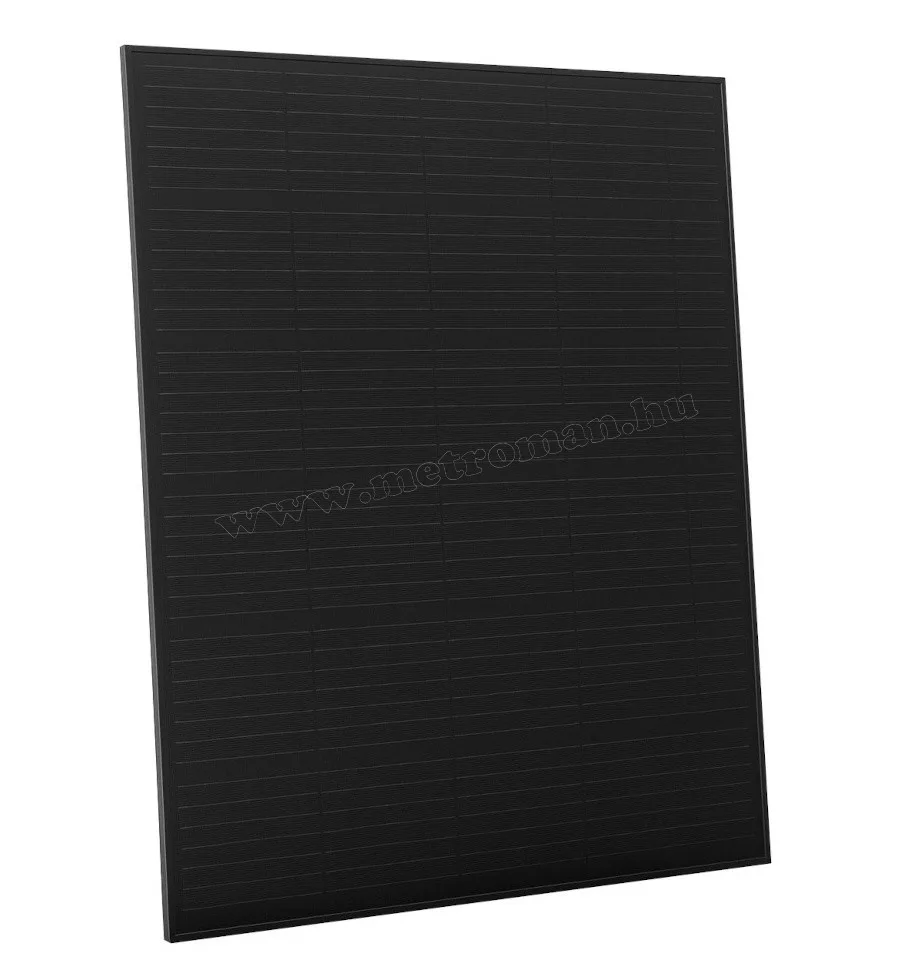

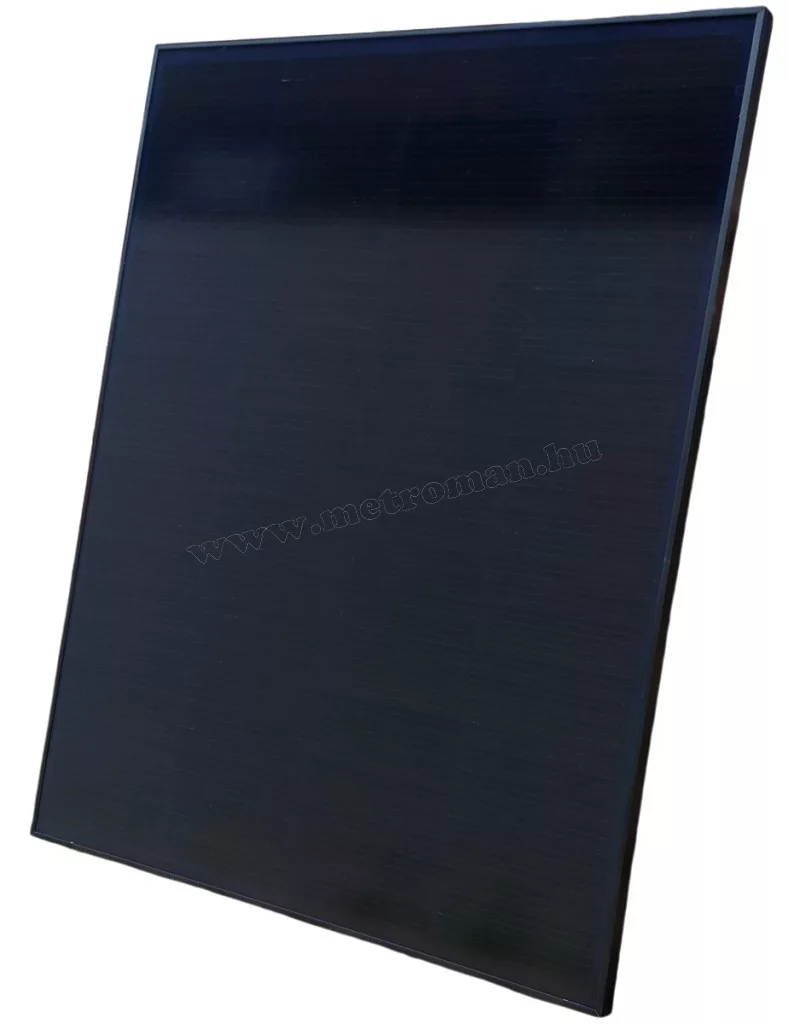

A napelem panel: Solarfam MSZ-200W-S-Black

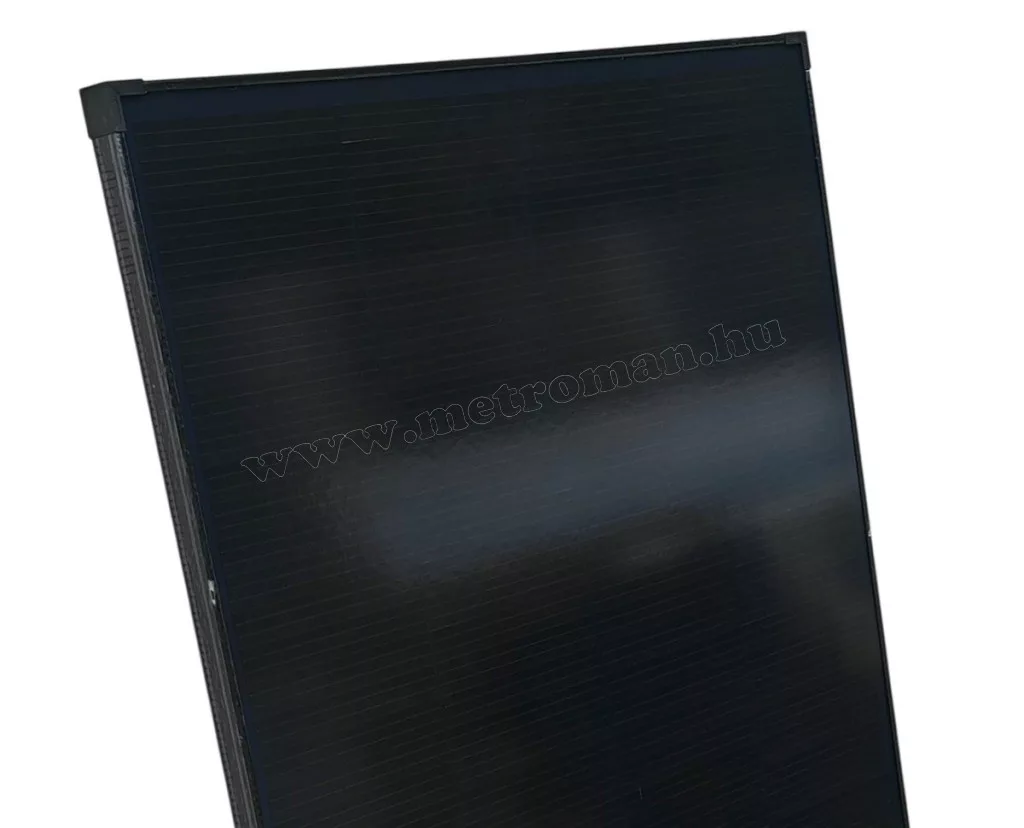

Ez a 200W-os prémium panel modern, letisztult dizájnnal rendelkezik. A fekete keret, a sötét üveglap és a homogén cellakiosztás garantálja, hogy esztétikusan illeszkedjen modern lakóautókra vagy épületek tetőzetére anélkül, hogy zavarná az összképet.

Főbb előnyök és jellemzők:

• Magas, 22%-os cellahatásfok: A monokristályos technológiának köszönhetően kisebb felületen is több energiát termel, ráadásul borús időben és részterhelésnél is stabilabban teljesít.
• Tartós felépítés: Az alumínium keret és az edzett, nagy átlátszóságú üveglap ellenáll az erős szélnek, a hóterhelésnek és az időjárás viszontagságainak (−40∘C−40∘C és +80∘C+80∘C között).
• Vízálló kialakítás: Beépített IP65+ kötődobozzal és IP67 minősítésű szabványos csatlakozókkal rendelkezik.
• Műszaki adatok: Névleges teljesítmény: 200W | Feszültség (Vmp): 20.98V | Áramerősség (Imp): 9.54A | Méretek: 1100 x 890 x 30 mm | Súly: 10.6 kg.

A napelem panel legfontosabb műszaki adatai

A minőség nem csak ígéret. Minden panel szigorú elektromos szigetelésvizsgálaton és UV-állósági teszten esik át.

• Névleges teljesítmény (Pmax): 200 W
• Cella hatékonyság: 22%
• Maximum feszültség (Vmp): 20.98 V
• Nyitott áramköri feszültség (Voc): 24.94 V
• Max. áramerősség (Imp): 9.54 A
• Rövidzárlati áram Isc:10.11 A
• Méretek: 1100 x 890 x 30 mm
• Súly: 10.6 kg

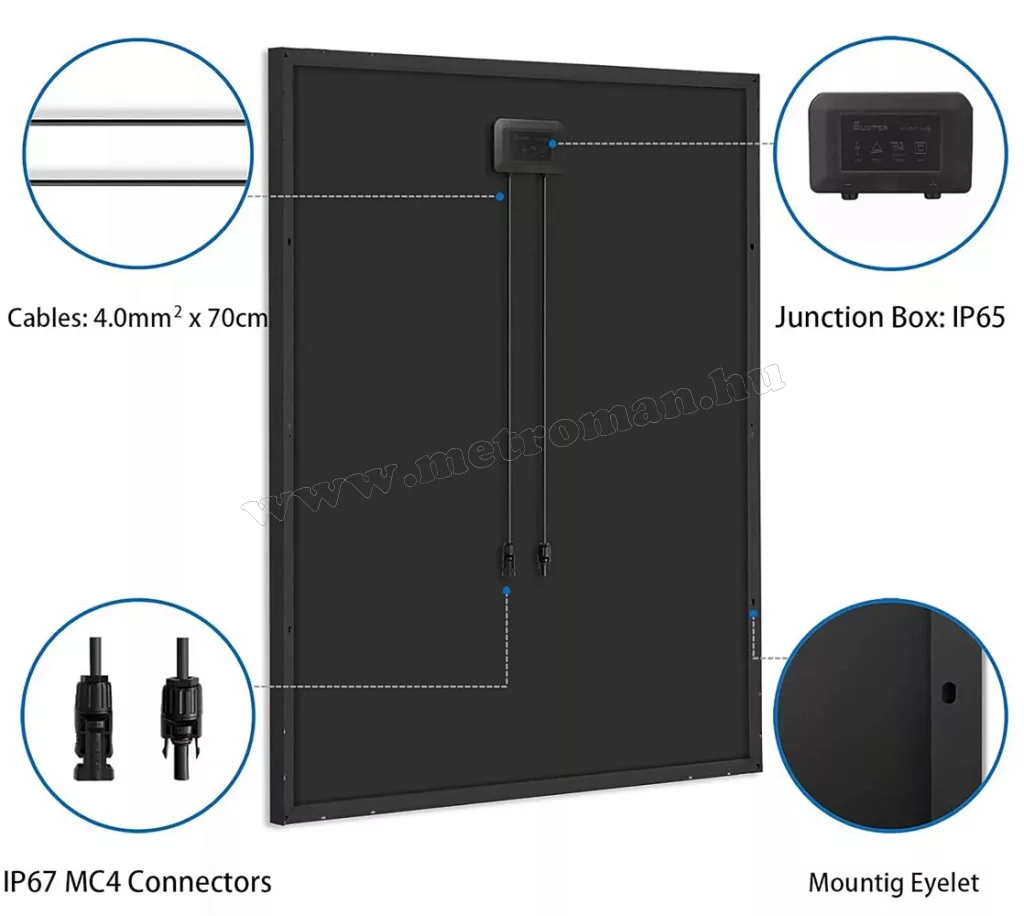

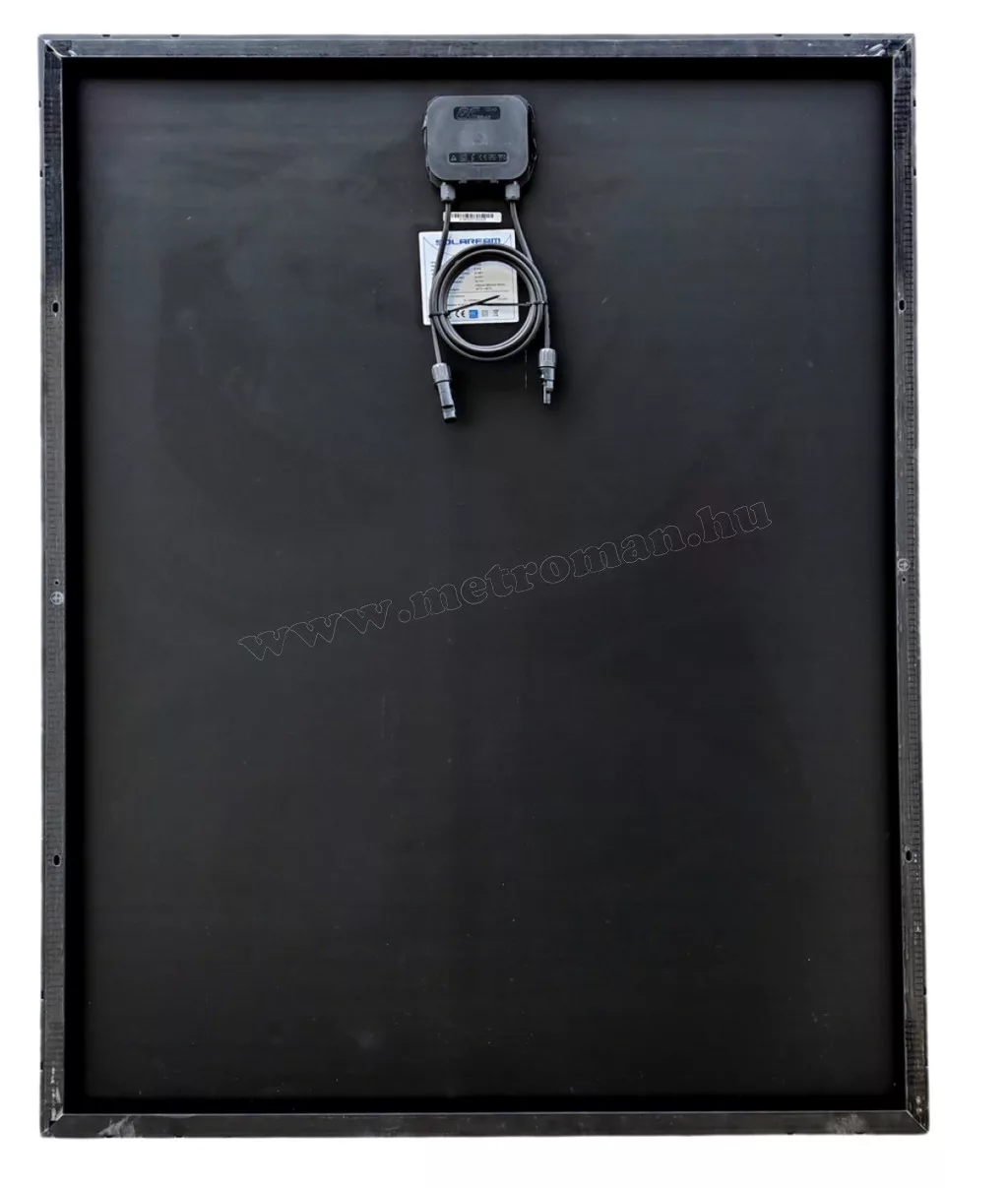

• Csatlakozás: Beépített IP67 minősítésű kötődoboz és gyári, 70 cm hosszú kábelek (2.5mm²) szabványos MC4 csatlakozókkal.

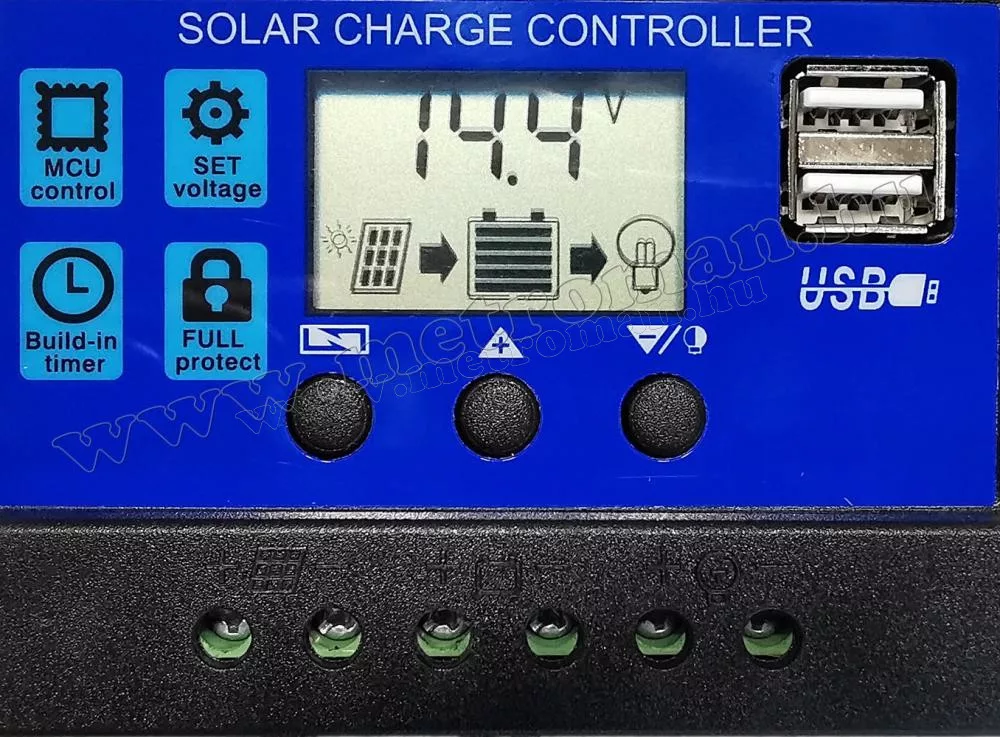

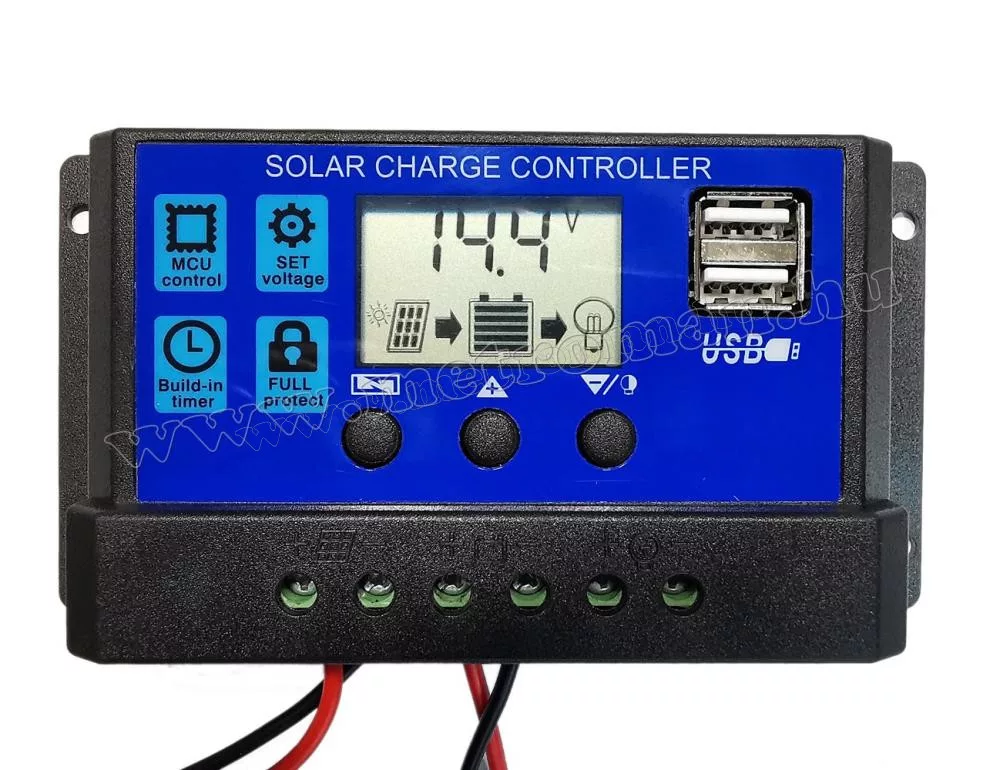

A rendszer „agya”:M0293-PWM Töltésvezérlő

A napelem által megtermelt energiát biztonságosan kell az akkumulátorba juttatni – erről gondoskodik a csomagban található okos vezérlő. Automatikusan felismeri a rácsatlakoztatott 12V-os vagy 24V-os rendszert.

Mit tud a töltésvezérlő?

• Maximális védelem: Akkuőr funkciójával megóvja az akkumulátort a túltöltéstől és a mélykisüléstől egyaránt.
• LCD kijelző és személyre szabhatóság: A menüben egyszerűen beállítható a csepptöltési feszültség, az akkuőr lekapcsolási értéke, valamint a visszakapcsolási feszültség is (Ólomsavas, AGM és Gél akkukhoz is ideális).
• Okos fogyasztóvezérlés: A 10A terhelhetőségű kimenet (Load) manuálisan is kapcsolható, de beállítható sötétedésre aktiválódó, 1-23 órás időzítő is – tökéletes automatikus világításvezérléshez!
• Praktikus csatlakozók: 2 db beépített USB port a telefonok, tabletek közvetlen töltéséhez, valamint DC 5.5/2.5 mm kimenet.

Maximum bemeneti napelem feszültségek:

- 12V akkumulátor töltése esetén max. 23 Volt
- 24V akkumulátor töltése esetén max. 46 Volt

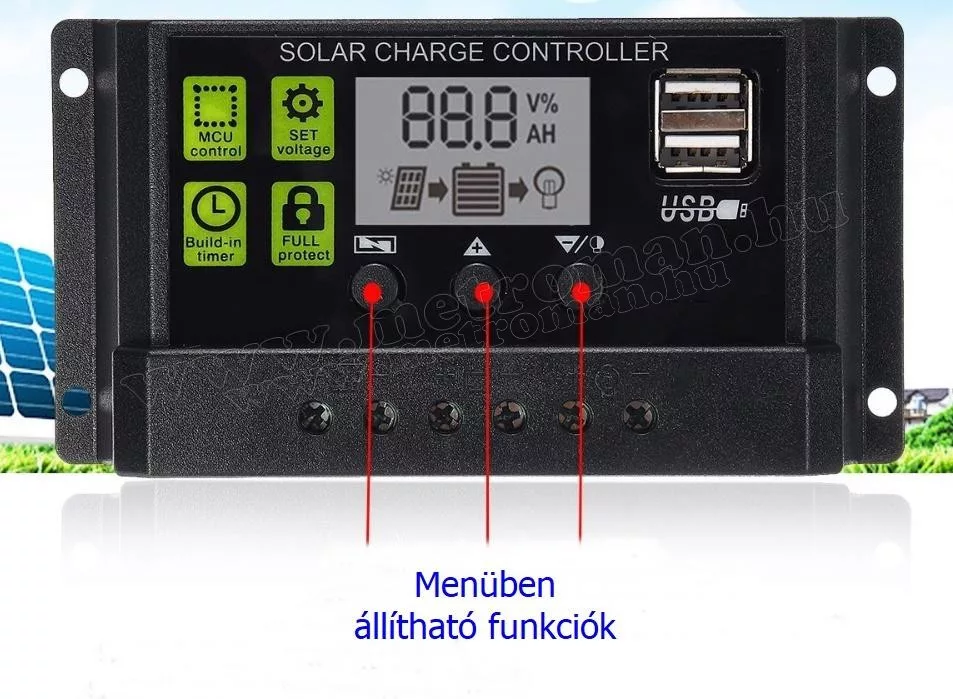

Menüben állítható funkciók:

Beállítható akkumulátor típusok
Zárt ólomsavas ( alap beállítás )  max. töltőfeszültség  12V ->  14.4V ( 24V -> 28.8V )
GÉL : max. töltőfeszültség  12V ->  14.2V ( 24V -> 28.4V )
Ólomsavas akkumulátor nem zárt max. töltőfeszültség  12V ->  14.6V ( 24V -> 29.2V )

Fogyasztó kimenet időzítés beállítása 0-24 óra
24H beállításban a fogyasztó kimenet kézzel kapcsolható Be/ki és folyamatosan működik.
01-23-órás idő beállítás esetén a fogyasztó kimenet sötétedéskor bekapcsol és a beállított időintervallum után fog lekapcsolni. Ez a funkció kitűnően használható pl. világítás vezérlésre is.
00 órás beállítás esetén a fogyasztó kimenet bekapcsol és csak világosban lekapcsol.

Csepptöltő töltőfeszültség beállítása
Állatható tartomány: 12V akku ->13-15 Volt  / 24V akku -> 26-30 Volt

Akkuőr funkció
Ha az akkumulátor feszültsége a beállított érték alá süllyed, akkor a készülék fogyasztó kimenete lekapcsol, megvédve ezzel az akkumulátort a mély kisüléstől.
Állatható tartomány: 12V akku -> 9 -11,5 Volt / 24V akku -> 18-23 Volt

Fogyasztó kimenet visszakapcsolási feszültség beállítása:
Amennyiben a fogyasztó kimenet alacsony akkufeszültség miatt lekapcsolódott, a beállított feszültség elérésekor fog újra visszakapcsolni.
Állatható tartomány: 12V akku ->  11,5-13 Volt / 24V akku -> 23-26 Volt

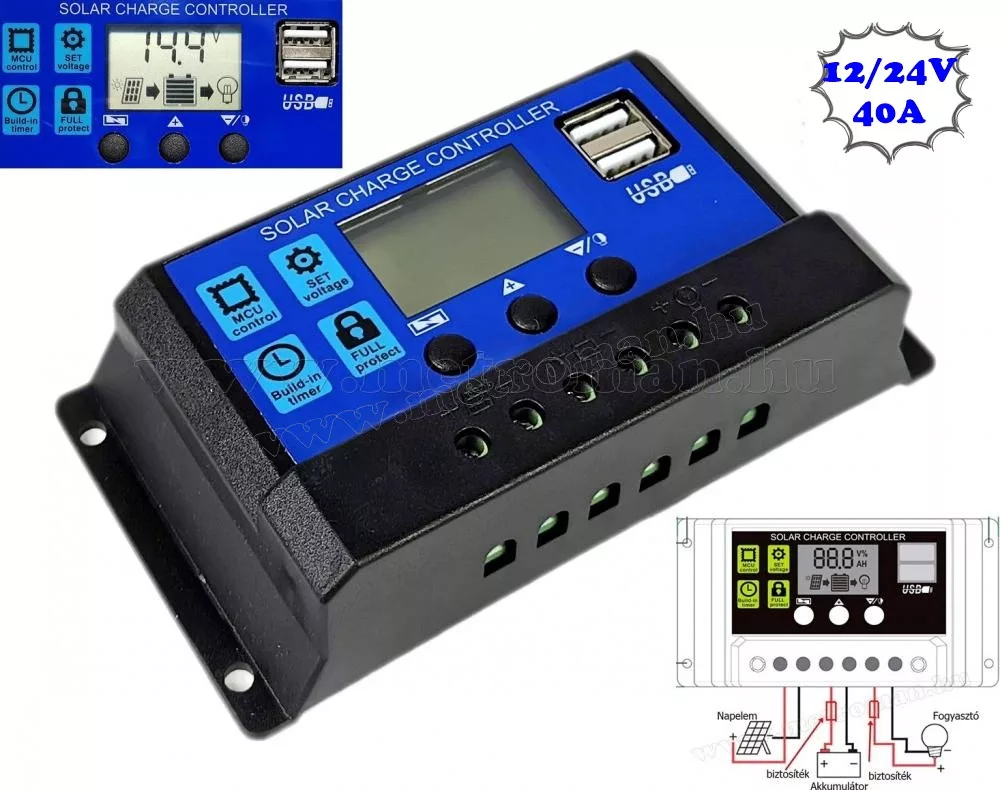

M0293-PWM szolár töltésvezérlő műszaki adatok:

• Maximális napelem vagy áram: 40 Amper
• Fogyasztó kimenet max. terhellhetőség: 10 Amper
• Max. rácsatlakoztatható napelem teljesítmény: 12V 520 Watt (vagy 24V 1040 Watt de csak 24V napelem és 24V akkumulátor esetén! )
• Rendszerfeszültség: 12/24V automatikus akkumulátor feszültség felismeréssel
• töltőfeszültség 12V akkumulátornál: <14.2/14.4/14.6V állítható, akkutípus szerint
• töltőfeszültség 24V akkumulátornál: <28.4/28.8/29.2V állítható, akkutípus szerint
• Akkumulátor típus: Ólomsavas, AGM, Gél
• Napelem bemeneti feszültség:  12V (8-23V) / 24V (16-46V)
• Méret / súly: 15,00 cm × 7,80 cm × 3,50 cm 150 g
• Saját fogyasztás: 10mA
• Működési hőmérséklet: -35~+60℃
• Védelem: Nem vízálló!
• Ajánlott vezeték: 4-6mm²
• Színe Fekete/Kék vagy Fekete színeben (egyes szállítmányok színe eltérő lehet)

Gyakori kérdések és gyakorlati tippek a 400W-os csomaghoz

Mennyi idő alatt tölt fel egy 100Ah-s akkumulátort 20%-ról 80%-ra?
Nézzük a matekot a gyakorlatban: egy 12V-os, 100Ah-s akkumulátor 20% és 80% közötti töltöttségi szintje 60Ah betöltendő energiát jelent.
A 2 db 200W-os napelem a PWM vezérlővel ideális, nyári, napsütéses időben nagyjából 14−20A töltőáramot tud leadni az akkumulátor felé.
Ezzel számolva a 60Ah visszatöltése nagyjából 3-5 órát vesz igénybe tiszta napsütés esetén. Borús időben vagy télen ez az idő jelentősen megnőhet.

Hova és milyen dőlésszögben érdemes telepíteni a panelt?

• Tájolás: Magyarországon a legideálisabb a tiszta déli tájolás.
• Dőlésszög fix telepítésnél (pl. hétvégi ház): Ha egész évben használod, az ideális dőlésszög 35–40 fok. Ha inkább csak nyáron (pl. hűtőhöz), akkor érdemes laposabbra, 20–30 fokra állítani, míg téli optimalizáláshoz a meredekebb, 50–60 fokos dőlés a nyerő, hogy az alacsonyan járó nap sugarait jobban befogja, és a hó is könnyebben lecsússzon róla.
• Lakóautón, hajón (sík telepítés): Itt általában kénytelenek vagyunk vízszintesen, a tetőre simulva rögzíteni a panelt. Ezzel nyáron nagyjából 10-20% teljesítményt veszítünk az ideális dőlésszöghöz képest, de a 2x200W-os panelnél ez nyáron még bőven elegendő energiát hagy a rendszerben.

Mit bír el ez a 400W-os rendszer a mindennapokban?
Tavasszal és nyáron egy ilyen csomag naponta átlagosan 600–800 Wh energiát képes megtermelni. Ez mire elég?

• Egy modern, 12V-os kompresszoros hűtő (pl. lakóautóban) napi fogyasztása kb. 300-400 Wh. Ezt a panel napsütéses időben fedezi, és még marad energia a telefonok töltésére, vízszivattyúra és esti LED világításra is.
• Laptop töltésére is kiváló, akár napi több órán keresztül.
• Tipp: Nagy fogyasztókat (pl. kávéfőző, mikrohullámú sütő, hajszárító 230V-os inverteren keresztül) csak megfelelő méretű akkumulátorról üzemeltess, és az invertert mindig közvetlenül az akkumulátorra kösd, ne a töltésvezérlő fogyasztó (Load) kimenetére, mert a vezérlő maximum 10A-t (kb. 120W-ot) bír el ezen az ágon!

Miért kell vigyázni az árnyékokkal?
A monokristályos panelek cellái sorba vannak kötve. Ez azt jelenti, hogy ha a panelnek csak egy kis részére (pl. 10%-ára) rálóg egy faág, egy kémény vagy egy antenna árnyéka, a teljesítmény nem 10%-kal, hanem akár 50-80%-kal is visszaeshet! Telepítéskor a legfontosabb szabály: keresd az árnyékmentes helyeket!
