24V/12V feszültség konverter PNI CN-5A

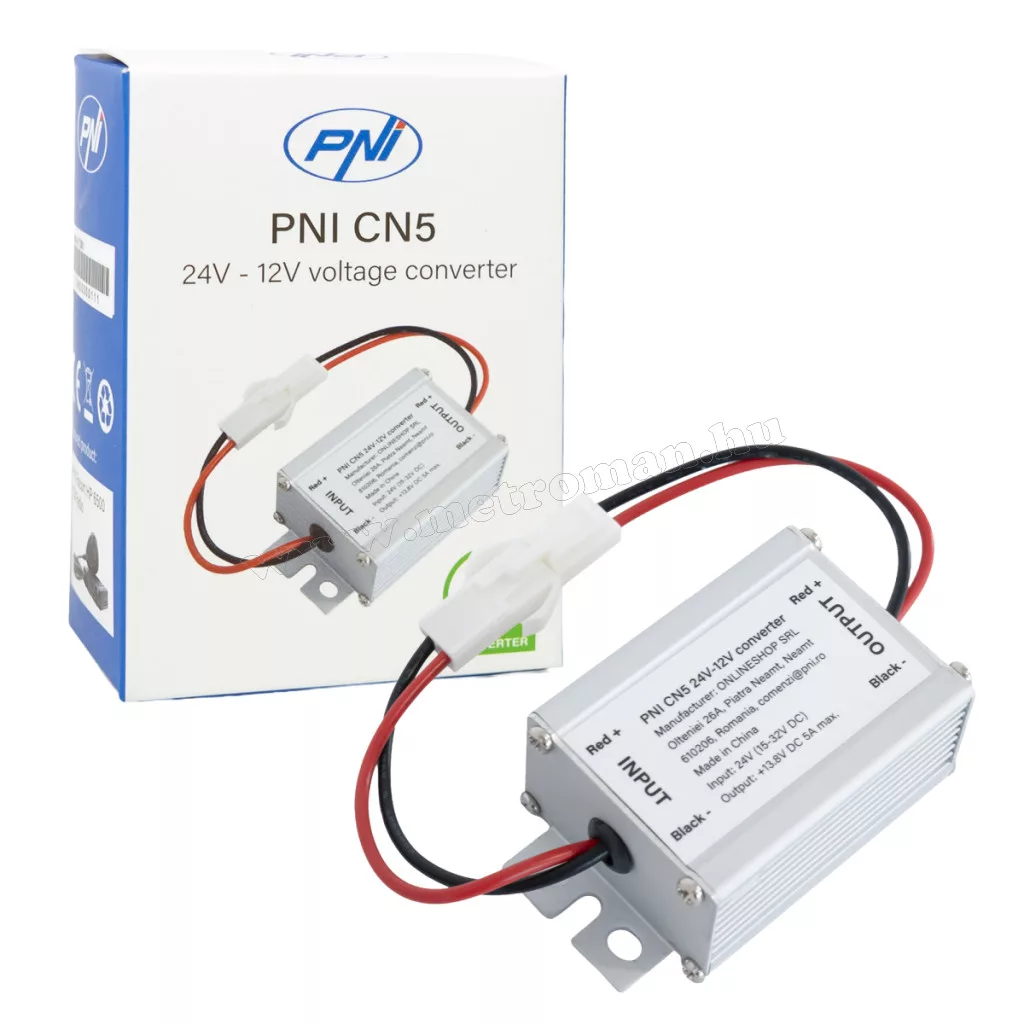

PNI CN5 24V–12V feszültségátalakító 24 V-os járművekhez

A PNI CN5 24V–12V DC feszültségátalakító praktikus megoldást kínál, ha 24 V-os egyenáramú elektromos rendszerben olyan készüléket szeretnél használni, amely alacsonyabb, 12 V-os rendszerhez megfelelő tápfeszültséget igényel. A konverter 15–32 V DC közötti bemeneti feszültséget fogad, kimenetén pedig névlegesen 13,8 V DC feszültséget biztosít.

Ez különösen hasznos lehet teherautókban és más 24 V-os fedélzeti hálózattal rendelkező járművekben, ahol például megfelelő tápellátást kell biztosítani egy kompatibilis CB rádió számára.

Stabil 13,8 V DC kimenet, akár 5 A terhelhetőséggel

A konverter maximális kimeneti árama 5 A, maximális kimeneti teljesítménye pedig 69 W. A feszültségszabályozás pontossága ±3%, míg a gyártó által megadott kimeneti hullámosság és zaj legfeljebb 120 mVp-p.

A szabályozott kimenet előnye, hogy a csatlakoztatott készülék nem közvetlenül a jármű 24 V-os hálózatáról kapja a tápellátást, hanem a CN5 által előállított, számára megfelelő alacsonyabb feszültségről.

CB rádiók tápellátásához is használható

A gyártói dokumentáció kifejezetten a PNI Escort HP 6500, HP 6500 PRO, HP 6550 és HP 7120 CB rádiókat sorolja fel kompatibilis készülékként. Így a PNI CN5 jó választás lehet olyan 24 V-os járművekhez, amelyekbe ezek valamelyikét szeretnéd beépíteni.

Más készülék csatlakoztatása előtt ellenőrizni kell annak megengedett bemeneti feszültségét, áramfelvételét és polaritását. A csatlakoztatott fogyasztó nem lépheti túl a konverter megengedett elektromos terhelhetőségét.

Kompakt fémház, egyszerűen rögzíthető kialakítás

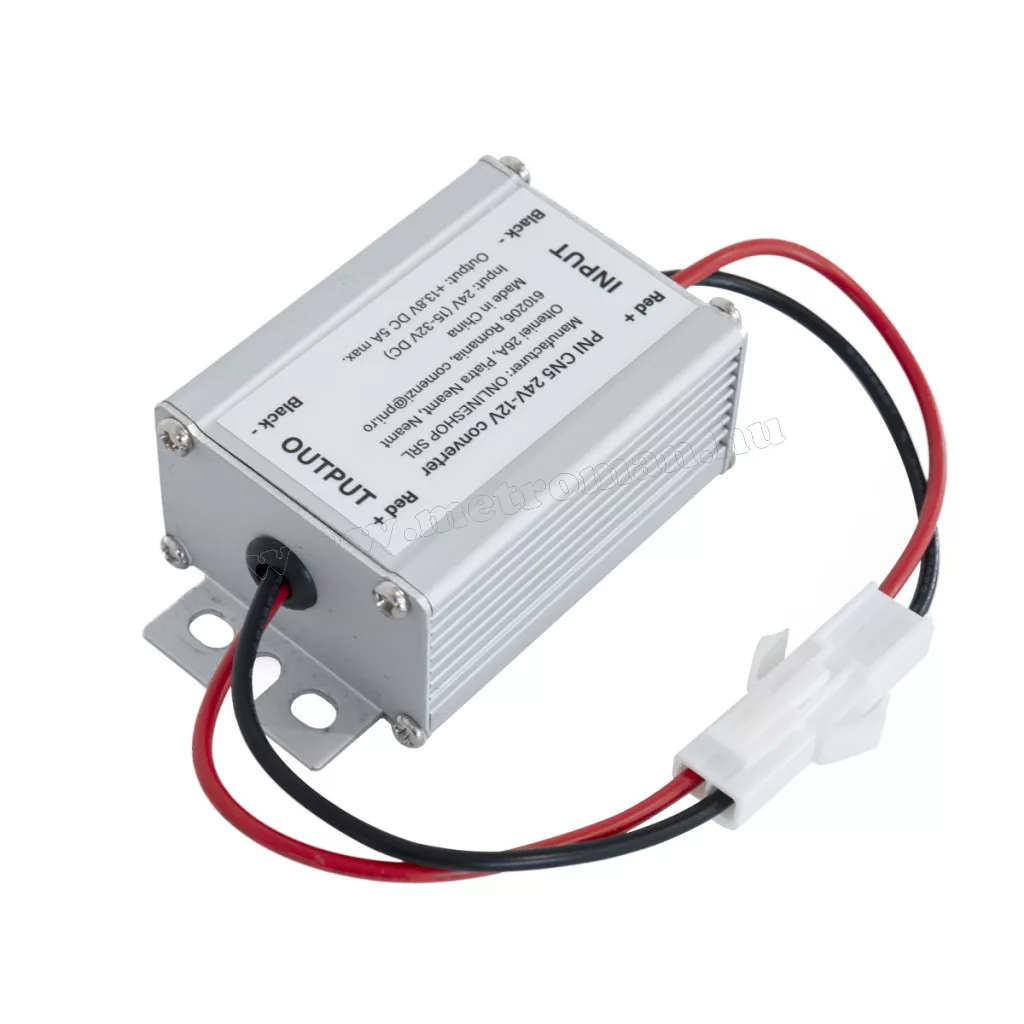

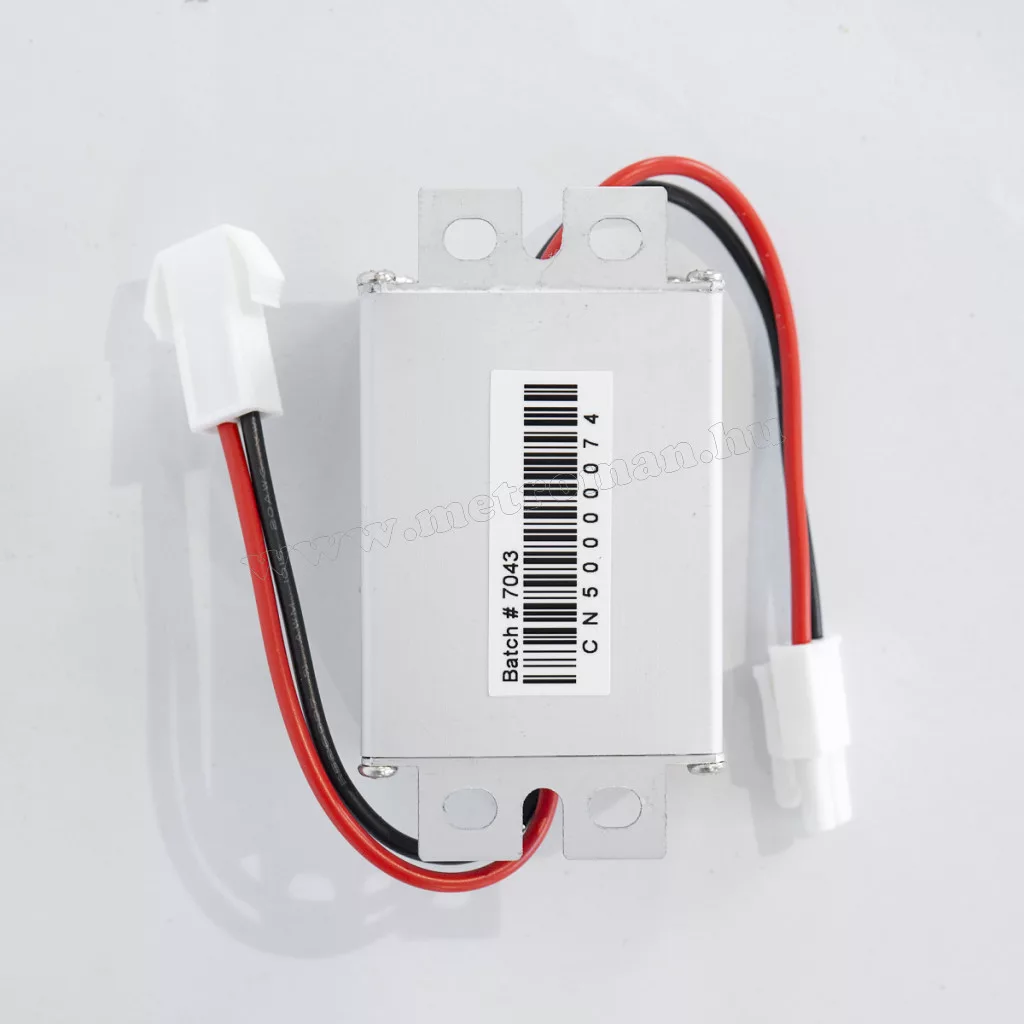

A PNI CN5 bordázott fémházzal készül. A ház két oldalán kialakított rögzítőfülek segítségével a konverter megfelelő felületre rögzíthető, így járműben történő telepítésnél sem kell szabadon hagyni.

A készülék kompakt, 85 × 45 × 30 mm-es mérete megkönnyíti az elhelyezést olyan helyeken is, ahol korlátozott hely áll rendelkezésre.

Egyértelmű polaritásjelölés a bekötéshez

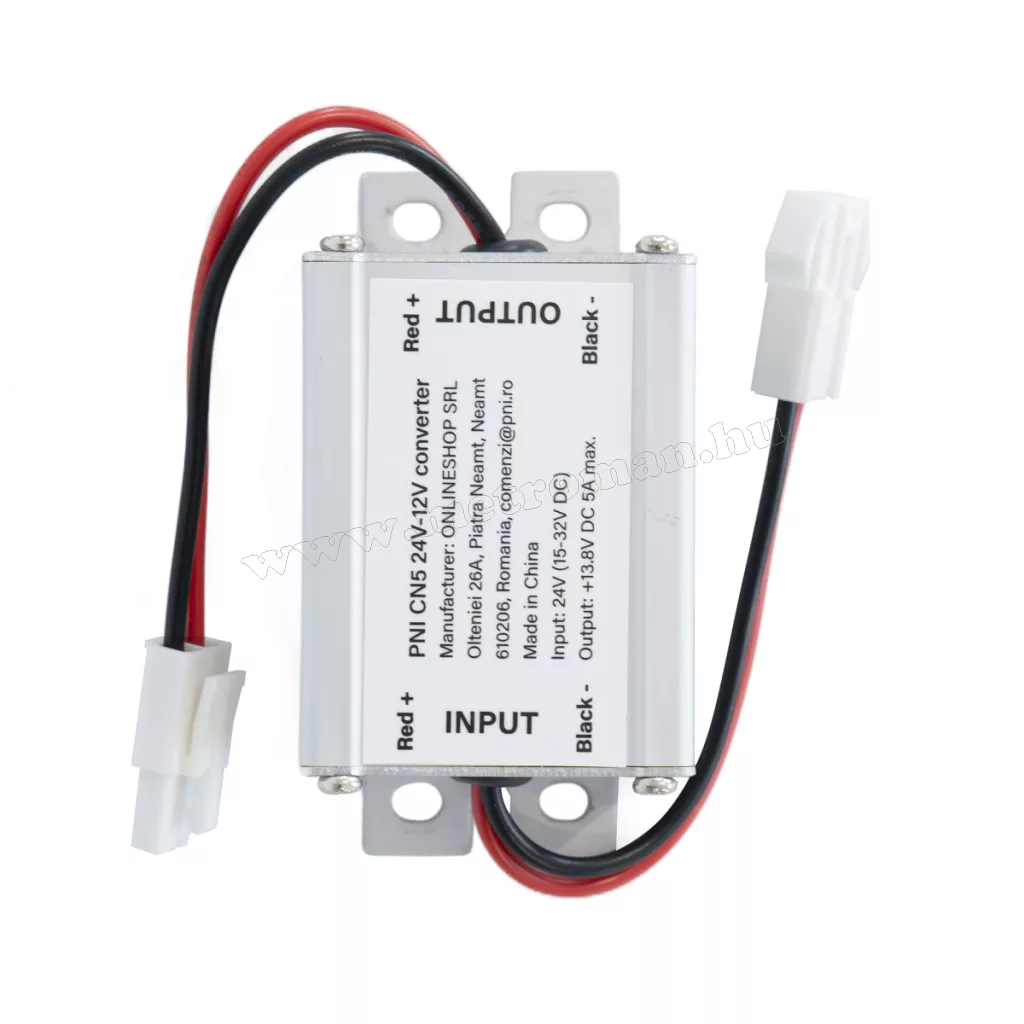

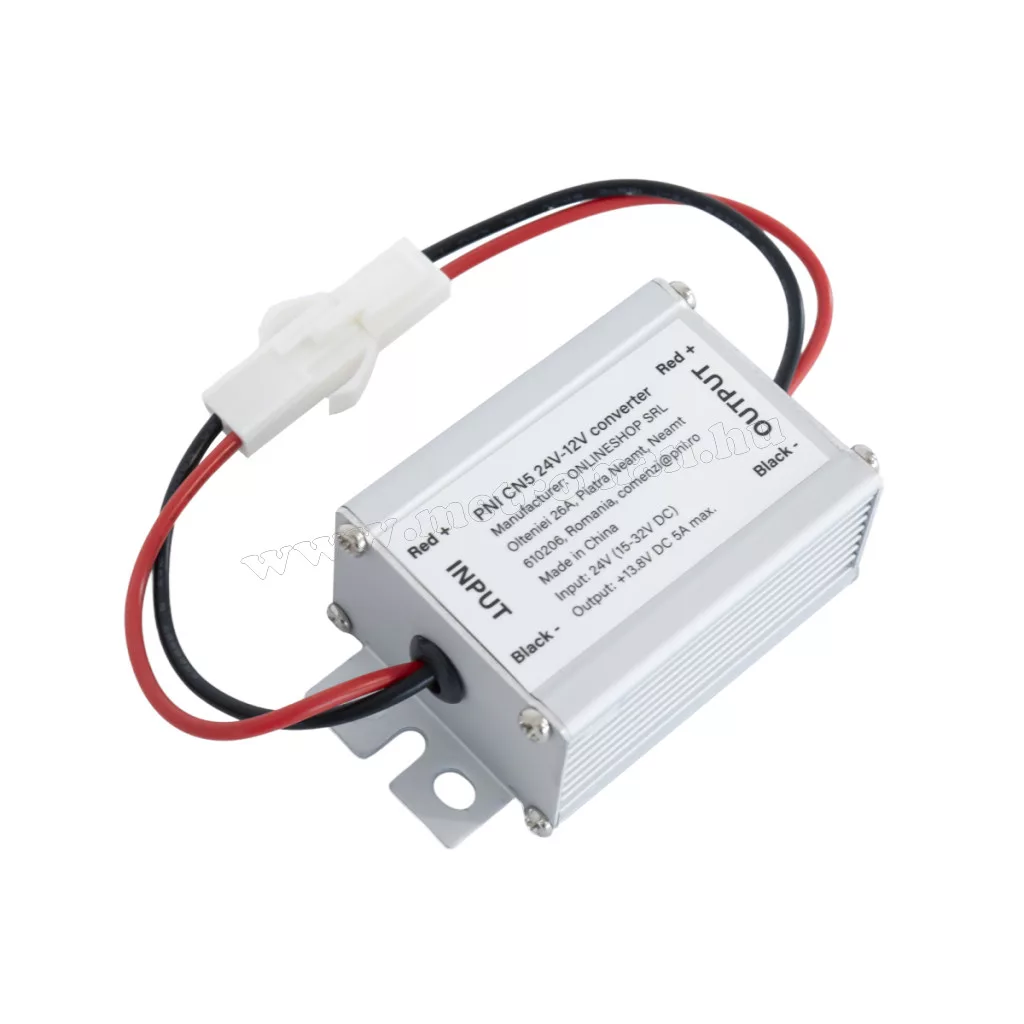

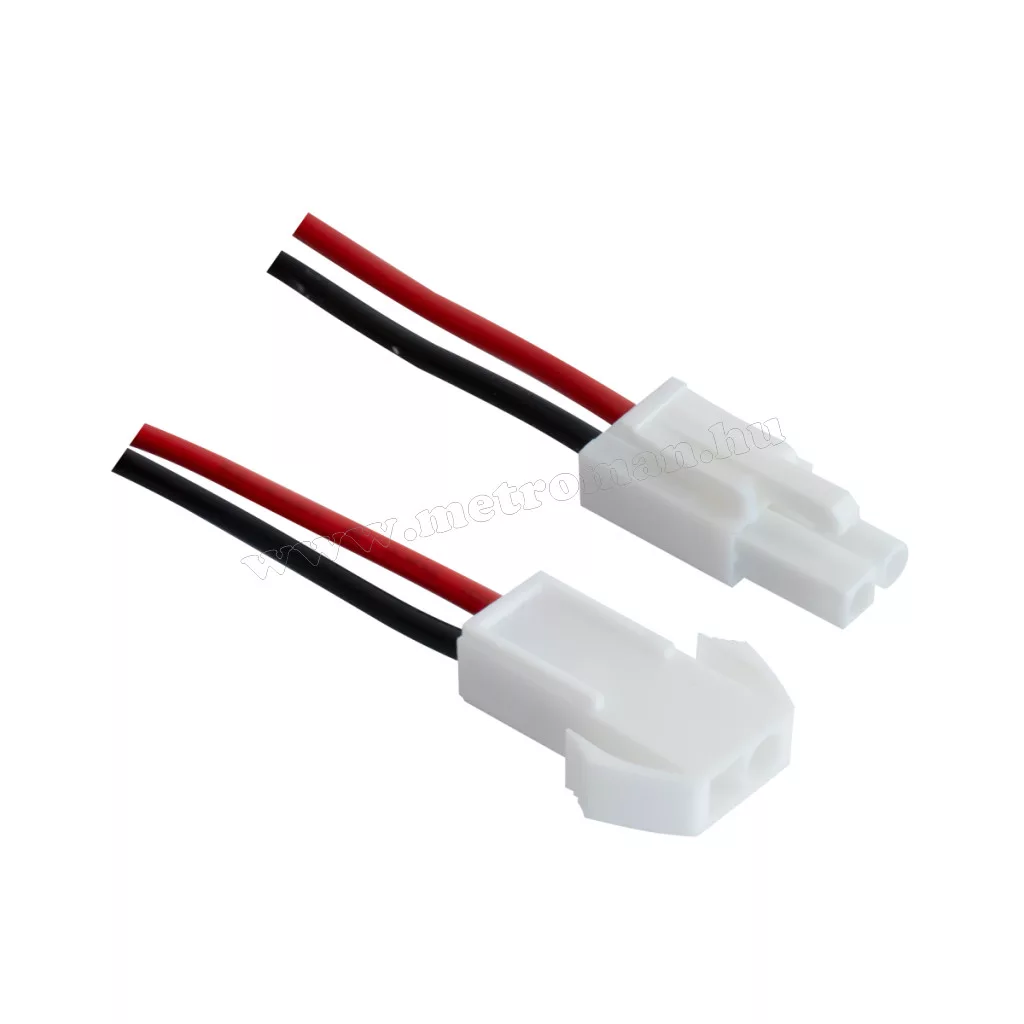

A készülékházon az INPUT és OUTPUT oldal, valamint a pozitív és negatív vezetékek jelölése is megtalálható. A piros vezeték a pozitív (+), a fekete a negatív (–) csatlakozást jelöli.

Bekötéskor különösen fontos a megfelelő polaritás, valamint a bemeneti és kimeneti oldal helyes azonosítása. A fordított polaritás vagy a bemenet és kimenet felcserélése a konverter meghibásodását okozhatja.

Mire használható a PNI CN5 feszültségátalakító?

A készülék elsősorban olyan járműves alkalmazásokhoz készült, ahol 24 V-os DC hálózatról 13,8 V DC tápellátásra van szükség. Tipikus felhasználási területe a kompatibilis CB rádiók működtetése 24 V-os fedélzeti rendszerrel rendelkező járművekben.

A széles, 15–32 V DC bemeneti tartomány lehetővé teszi, hogy a konverter a névlegesen 24 V-os járműrendszer feszültségingadozásai mellett is használható legyen.

Fontos tudnivalók a biztonságos használathoz

A PNI CN5 működés közben hőt termelhet, ezért jól szellőző helyre kell telepíteni. A készüléket víztől, portól és nedvességtől védeni kell.

A vezetékeket megfelelően szigetelve és rögzítve kell elhelyezni. Bekötés vagy bármilyen beavatkozás előtt a tápellátást le kell választani. Feszültség alatt a vezető részeket nem szabad megérinteni, a készülékházat pedig nem szabad illetéktelenül felnyitni.

Főbb tulajdonságok

• 24 V-os járműrendszerekhez használható DC–DC feszültségátalakító
• 15–32 V DC bemeneti feszültségtartomány
• 13,8 V DC kimeneti feszültség
• Maximális kimeneti áram: 5 A
• Maximális kimeneti teljesítmény: 69 W
• ±3% feszültségszabályozási pontosság
• ≤120 mVp-p kimeneti hullámosság és zaj
• Kompatibilis több PNI Escort CB rádióval
• Bordázott fémház
• Rögzítőfülekkel kialakított kompakt kivitel
• Jelölt bemeneti és kimeneti polaritás
• Járműves, 24 V → 12 V jellegű tápellátási feladatokhoz

Műszaki adatok

• Gyártó: PNI
• Típus: CN5
• Termékkód: PNI-CN5
• Készülék típusa: DC–DC feszültségátalakító
• Bemeneti feszültség: 15–32 V DC
• Kimeneti feszültség: +13,8 V DC
• Maximális kimeneti áram: 5 A
• Maximális kimeneti teljesítmény: 69 W
• Feszültségszabályozás pontossága: ±3%
• Kimeneti hullámosság és zaj: ≤120 mVp-p
• Üzemi hőmérséklet: -26 °C – +80 °C
• Méret: 85 × 45 × 30 mm
• Súly: 102 g
• Kompatibilis, gyártó által megnevezett CB rádiók: PNI Escort HP 6500, HP 6500 PRO, HP 6550, HP 7120
• Megfelelőség: EMC 2014/30/EU

Gyakori kérdések – PNI CN5 feszültségátalakító

Mire való a PNI CN5 24V–12V feszültségátalakító?

A PNI CN5 arra szolgál, hogy a 24 V-os járműrendszer feszültségét 12 V-os rendszerekhez megfelelő, névlegesen 13,8 V DC kimeneti feszültségre alakítsa. Így például kompatibilis CB rádió működtethető 24 V-os járműben.

Pontosan 12 V a PNI CN5 kimeneti feszültsége?

Nem. Bár a termék 24V–12V átalakítóként van megnevezve, a gyártó által megadott tényleges névleges kimeneti feszültség 13,8 V DC.

Mekkora készüléket lehet rákötni?

A gyártó maximálisan 5 A kimeneti áramot és 69 W kimeneti teljesítményt ad meg. Csatlakoztatás előtt mindig ellenőrizni kell a fogyasztó feszültség- és áramigényét.

Használható CB rádióhoz?

Igen. A gyártó a PNI Escort HP 6500, HP 6500 PRO, HP 6550 és HP 7120 CB rádiókat kifejezetten kompatibilisként sorolja fel.

Teherautóban használható?

Igen, amennyiben a jármű egyenáramú fedélzeti hálózatának feszültsége a konverter 15–32 V DC bemeneti tartományába esik, és a csatlakoztatott készülék elektromos igénye megfelel a CN5 kimeneti paramétereinek.

Mire kell figyelni a bekötésnél?

A bemeneti és kimeneti oldalt nem szabad felcserélni, és a polaritást is be kell tartani: piros = pozitív (+), fekete = negatív (–). Hibás bekötés esetén a konverter károsodhat.
