Automata digitális akkumulátoros multiméter MAXWELL M5702

Raktáron

14 850 Ft

A vásárlás után járó pontok: 446 Ft

A teljesen automata multiméter előnye, hogy a mérés során a készülék automatikusan felismeri melyik funkcióra van szükség és abban végzi el a mérést, de lehetőség van kézi beállításra is.
- Nagyméretű FullScreen kijelző
- Érintésmentes feszültség mérés
- Folytonossági és dióda teszt, ellenállás és frekvenciamérés
- Beépített akkumulátor Type-C porttal

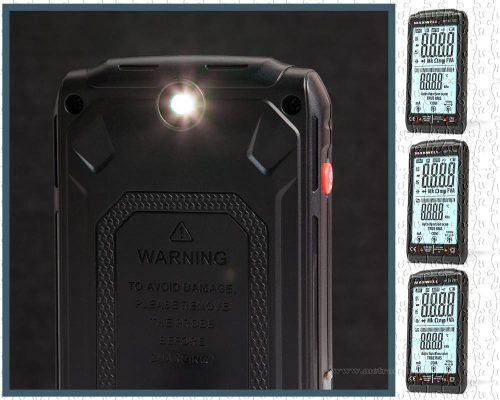

- Zseblámpa funkció

Részletek

M5702 Automata digitális akkumulátoros multiméter MAXWELL

Kijelző:	4 digites (9999), 4.2" TFT kijelző
Energiaforrás:	500 mAh 3.7 V Li-Ion akkumulátor (nem cserélhető)
Töltőcsatlakozó:	USB Type-C
Töltőkábel hossza:	30 cm
Töltőkábel szín:	Fekete
Javasolt hálózati adapter specifikáció:	USB 5V 1A - 5A
Üzemidő (bekapcsolva egy feltöltéssel):	max. 250 óra
Töltési idő:	2 óra
Üzemi hőmérséklet:	0 - (+40)°C
DC V:	10 V - 600 V
AC V:	10 V - 600 V
AC A:	60 mA - 600 mA
Ellenállás:	1000 Ω - 20 MΩ
Frekvencia:	10 Hz - 1 MHz
Kapacitás:	100 nF - 100 mF
Méret:	137 x 70 x 20 mm
Szín:	Fekete / piros
Súly:	~133 g

Használati útmutató

Automata digitális akkumulátoros multiméter MAXWELL M5702 – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Automata digitális akkumulátoros multiméter MAXWELL M5702

A MAXWELL M5702 (25702) akkumulátoros multiméter automatikus és kézzel választható mérési módokat kínál. Az alábbi lépések a feszültségméréshez, az alkatrészvizsgálathoz és az érintésmentes feszültségkereséshez adnak segítséget.

Előkészítés és töltés

Töltsd a készüléket a Type-C csatlakozón keresztül, 5 V-os USB-tápforrásról. A piros jelzés töltést, a zöld feltöltött állapotot jelent. Töltés közben ne mérj: előbb válaszd le a műszert a mérőkörről, és csak ezután csatlakoztasd a töltőkábelt. A méréshez húzd ki az USB-kábelt.

Feszültség és automatikus mérés

A fekete vezetéket a COM, a pirosat a feszültség- és ellenállásmérésre jelölt aljzatba csatlakoztasd. Kapcsold be a műszert, majd AUTO módban érintsd a mérőcsúcsokat a mérési pontokhoz. Ellenőrizd a kijelzett mértékegységet és az AC/DC jelölést. Feszültségmérésnél ne lépd túl a 600 V-os határt; az árammérő aljzat erre nem használható.

Kézi funkciók és kijelző

A FUNC gombbal választhatsz például ellenállás-, dióda-, kapacitás-, feszültség- vagy frekvenciamérést. Ellenállást, diódát és kapacitást kizárólag feszültségmentes áramkörön vizsgálj, kisütött kondenzátorok mellett. A HOLD rövid megnyomása rögzíti az értéket; a gomb körülbelül 2 másodperces nyomva tartása kapcsolja a háttérvilágítást.

Érintésmentes keresés

Az NCV gombbal aktiváld a keresést, és közelítsd az érzékelőt a vizsgált vezetékhez. Ez tájékoztató jelzés: a jelzés hiánya nem bizonyítja a feszültségmentességet.

Gyakori kérdések

Mérhetek töltés közben?
Nem. A méréshez a töltőkábelt le kell választani.

Miért nem változik az érték?
Ellenőrizd, hogy aktív-e a HOLD; rövid gombnyomással oldd fel.

Hogyan választok konkrét mérési funkciót?
A FUNC gombbal léptess, és mindig ellenőrizd a kijelző jelölését.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
