Rövidített gyors használati útmutató – Autós 7" TFT LCD monitor Mlogic MM-0008 12/24V

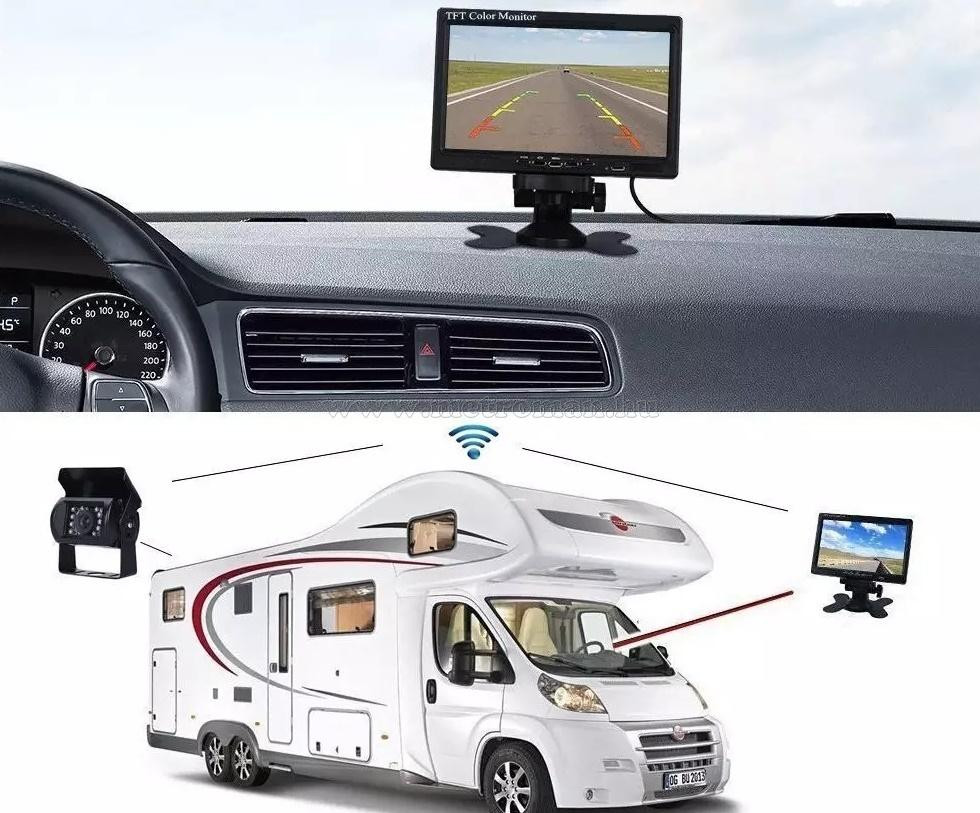

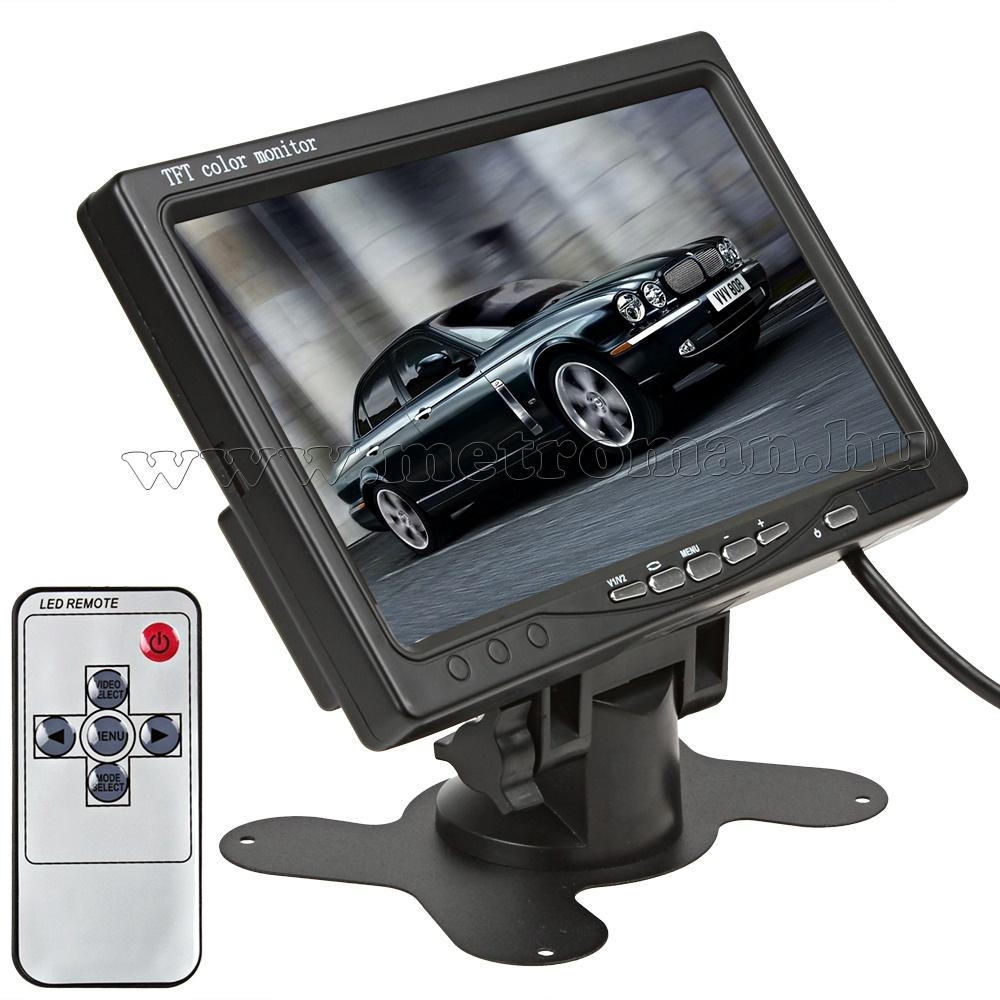

A MM0008 autós monitor két videóbemenetről jeleníthet meg képet. A tolatáskor automatikus kameraátkapcsolás külön jelvezeték bekötését igényli.

Előkészületek és kezelés

1. A bekötést bízd szakemberre. A piros vezetéket +12 V-ra, a feketét a negatív pontra csatlakoztassa. 24 V-os járműben csak külön 24/12 V feszültségátalakítóval használható. A kamera külön csatlakoztatandó eszköz.

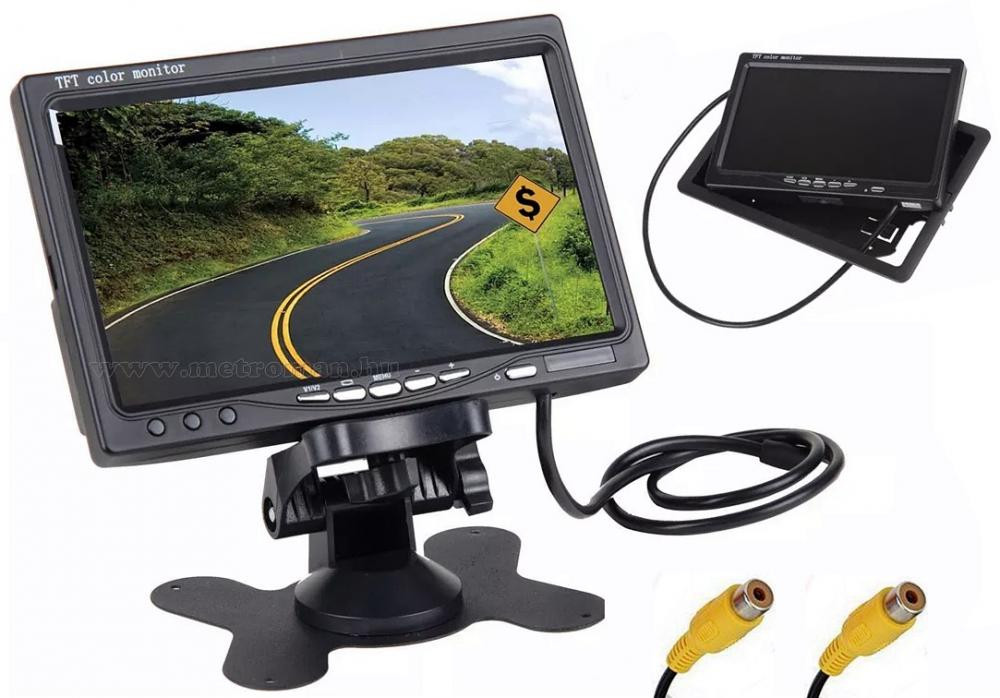

2. A médiaforrást az AV1, a tolatókamerát az AV2 videóbemenetre kösd. Az automatikus tolatóképhez a kék kapcsolóvezetékre tolatáskor +12 V-nak kell kerülnie.

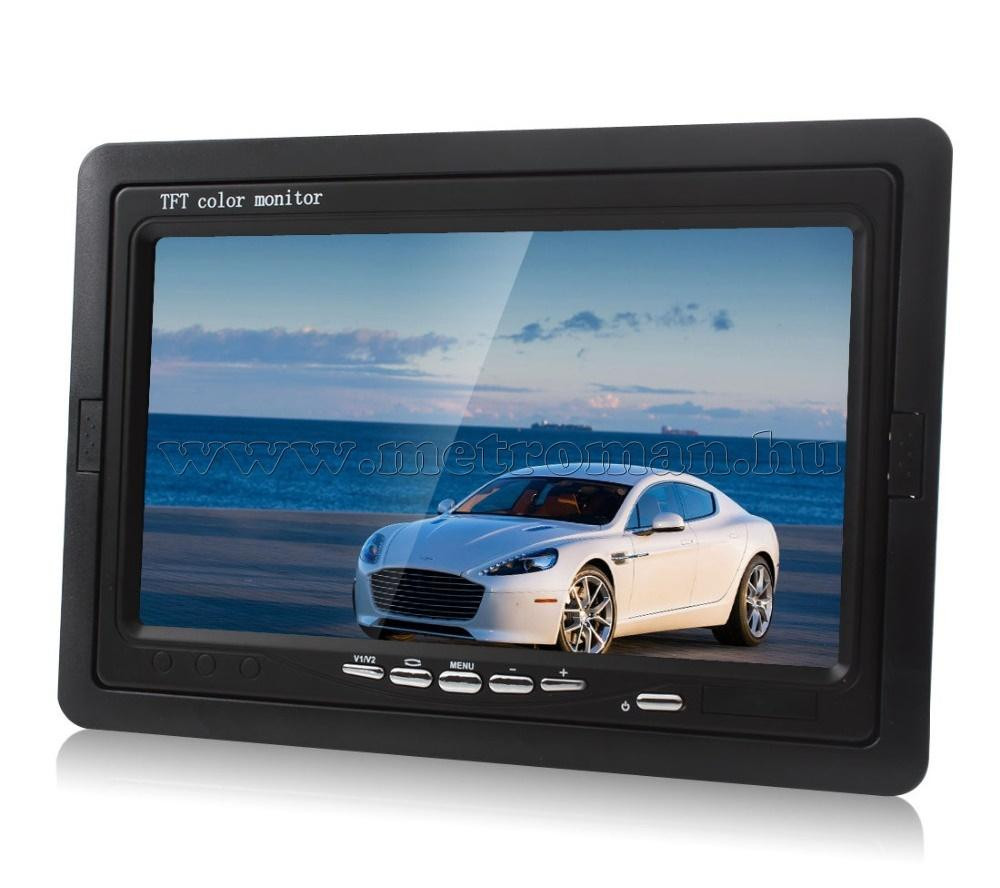

3. A távirányító bekapcsológombjával indítsd el a monitort. A bemenetválasztóval válts az AV1 és AV2 forrás között.
4. A MENU gombbal nyisd meg a képbeállításokat, majd a fel/le gombokkal módosítsd a kiválasztott értéket. A beállítást álló járműben végezd.

Biztonság és karbantartás

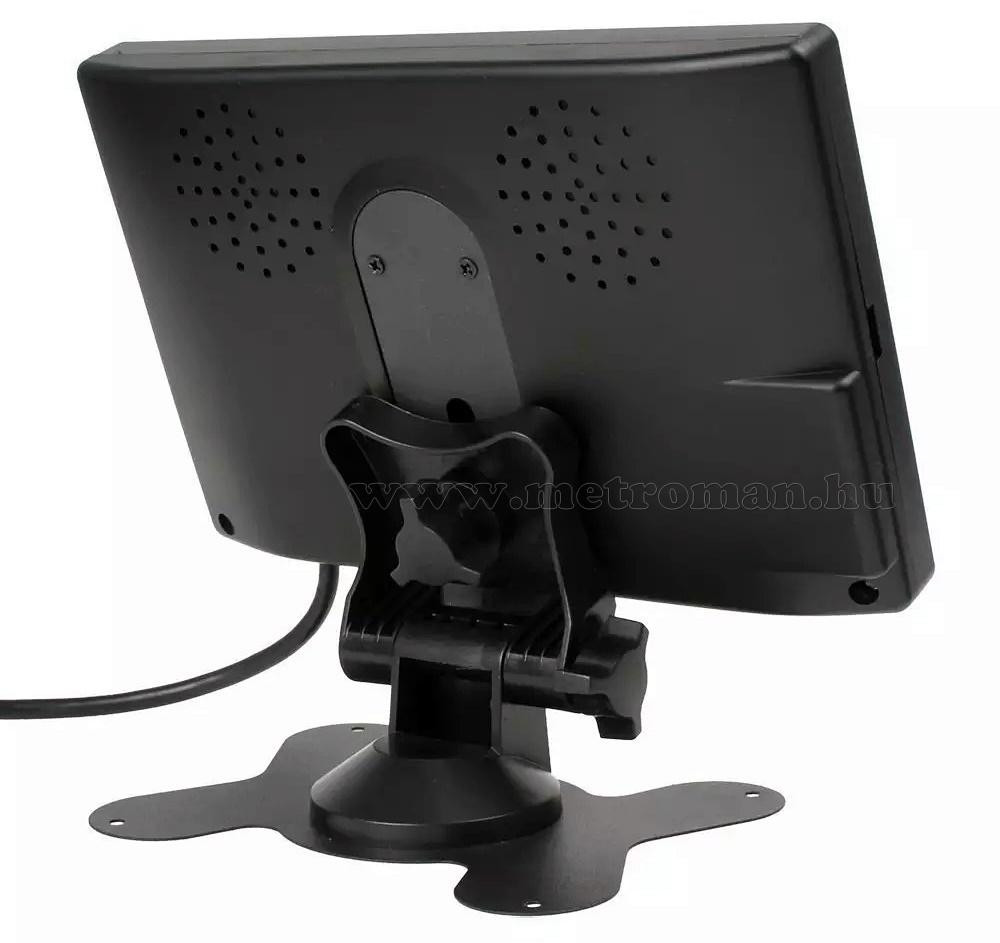

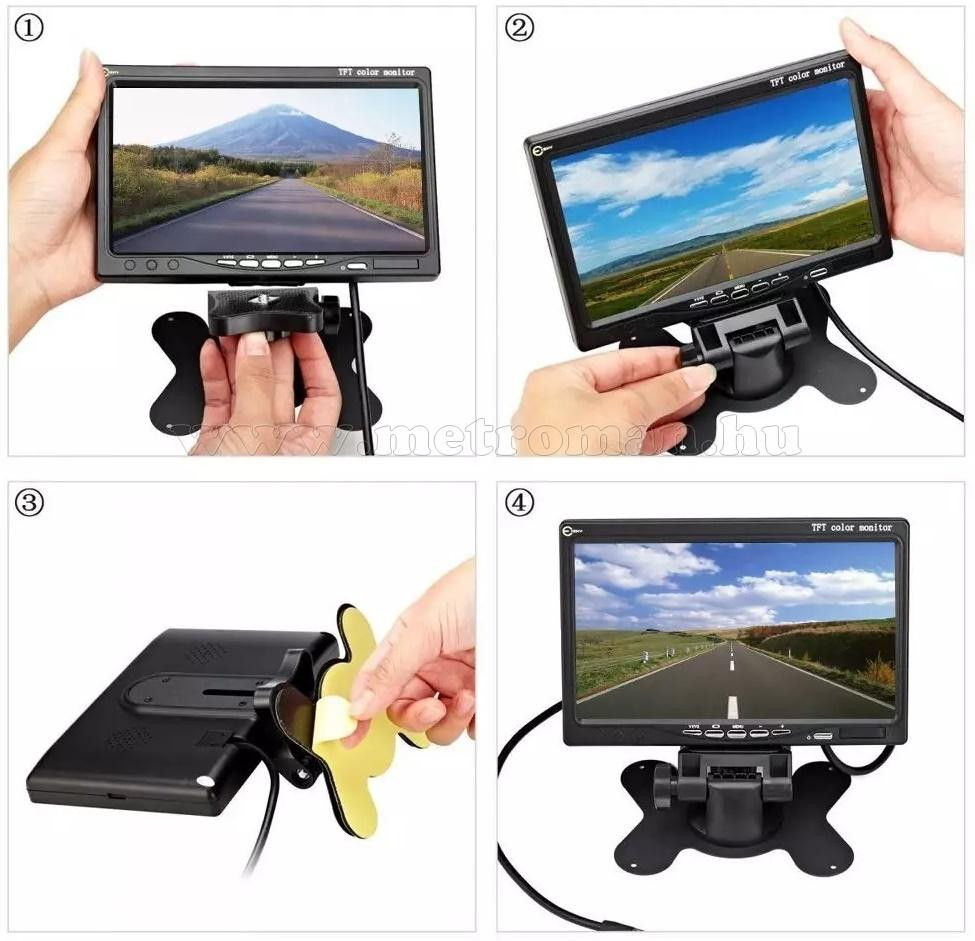

A tápvezetékek polaritását és a jármű feszültségét bekötés előtt ellenőriztesd. A monitort úgy helyezd el, hogy ne akadályozza a kilátást és a jármű biztonságos kezelését. A tolatókép mellett közvetlenül is ellenőrizd a környezetet.

Gyakori kérdések

Miért nem jelenik meg a kamera képe?
Ellenőriztesd a kamera tápellátását, az AV2 csatlakozást és a kiválasztott videóbemenetet.

Mitől kapcsol át automatikusan tolatáskor?
A kék jelvezeték megfelelő bekötésétől: tolatáskor +12 V-os kapcsolójel szükséges.

Közvetlenül ráköthetem 24 V-ra?
Nem. A kézikönyv külön 24/12 V átalakítót ír elő 24 V-os járműhöz.

Autós 7" TFT LCD monitor Mlogic MM-0008 12/24V – teljes használati útmutató letöltése (PDF)

Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
