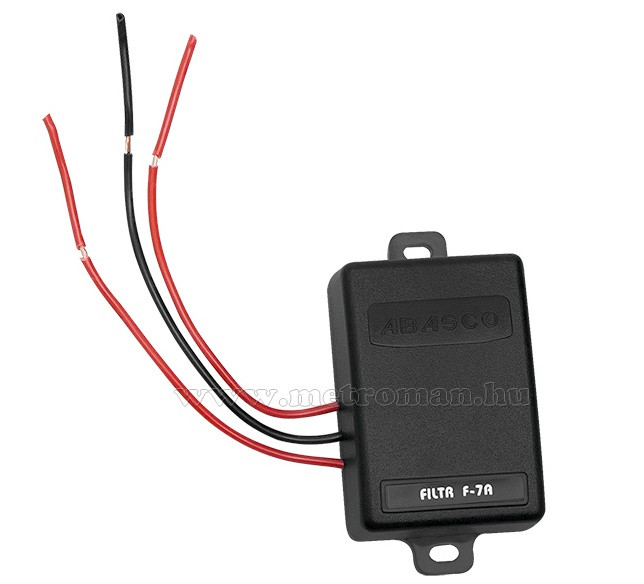

Rövidített gyors használati útmutató – Autós zavarszűrő Abasco F-7A

Az Abasco F-7A autós zavarszűrőt a rádió, monitor, kamera vagy más berendezés bemeneti tápvezetékébe kell beépíteni. A kapcsolt magyar szerelési lap kizárólag 12 V-os rendszert és legfeljebb 7 A terhelést enged meg.

Előkészületek és kezelés

1. A szerelést végeztesd hozzáértő szakemberrel. Ellenőriztesd a jármű tápfeszültségét és a szűrőn át táplált készülék áramigényét.

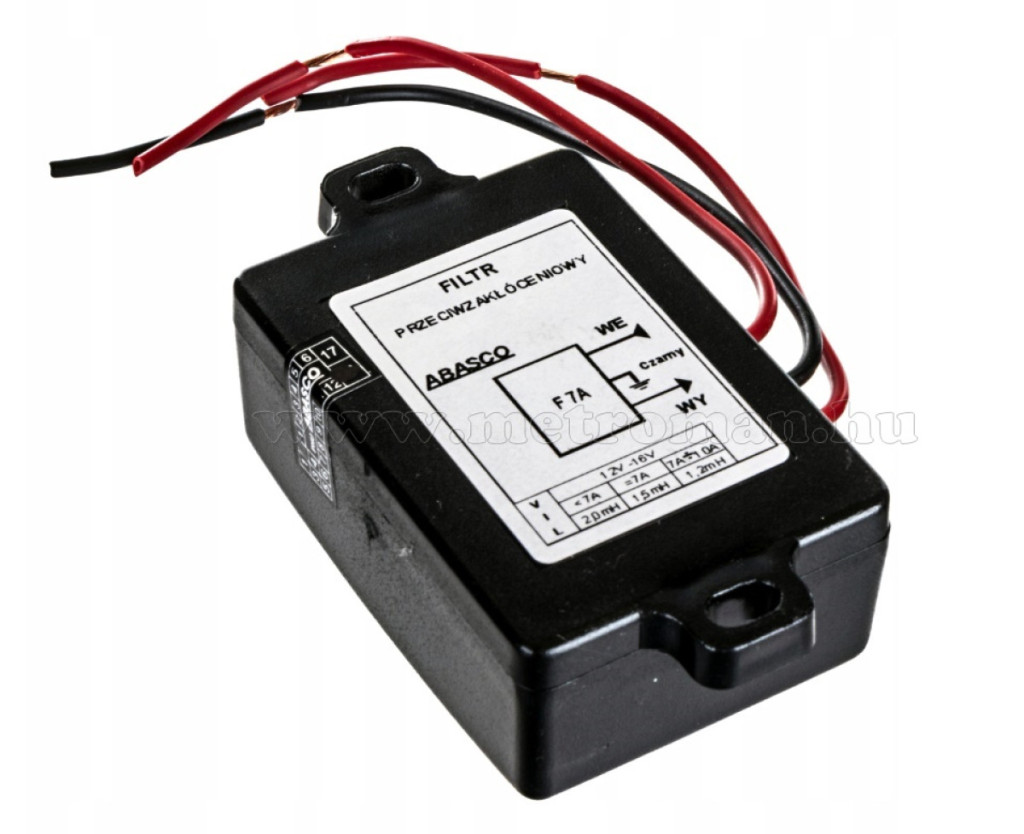

2. A PDF rajzán WE jelöli a bemeneti, WY a kimeneti oldalt. A bemenet a 12 V-os táp felé nézzen, a kimenet a csatlakoztatott készülék tápbemenete felé.

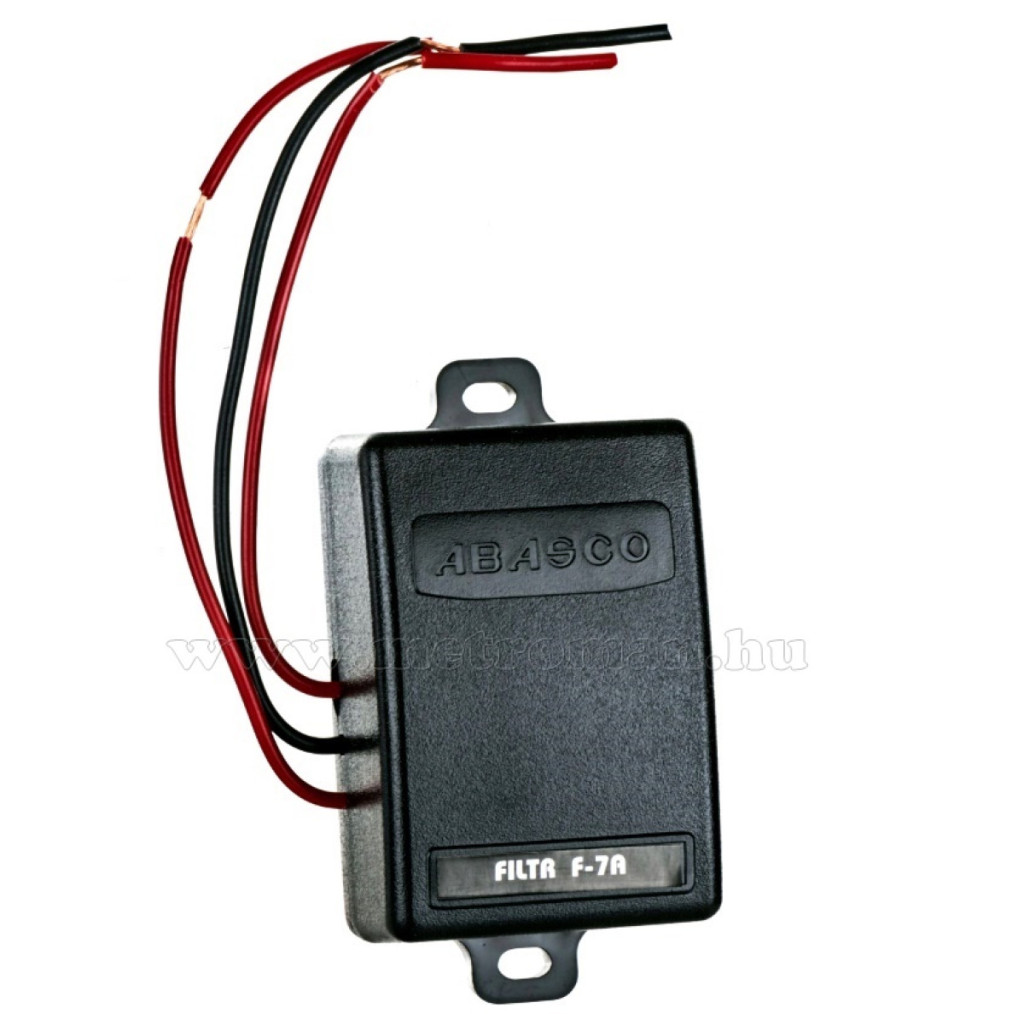

3. A piros bemeneti szál +12 V. A piros kimenet a fogyasztó pozitív tápvezetéke felé csatlakozik. A fekete vezeték a negatív testhez tartozik.
4. Használj a teljesítménynek megfelelő biztosítékot. A rajz a pozitív kimenet és a fogyasztó közötti biztosítékot mutatja; konkrét amperértéket a dokumentum nem közöl.
5. A bekötés után ellenőrizd a táplált készülék működését. Működési gondnál a WE/WY irányt, a pozitív és testcsatlakozást, a biztosítékot és a terhelést ellenőriztesd a szerelővel. A PDF nem ad felhasználói beállítási eljárást vagy gombműveletet.

Biztonság és karbantartás

Ne használd 24 V-os rendszerhez, és ne lépd túl a 7 A terhelést. A biztosíték értékét a tényleges áramkörhöz kell kiválasztani; a maximális szűrőáram önmagában nem helyettesíti ezt a méretezést. A szakszerűtlen beszerelés a járműben és a szűrőben is kárt okozhat.

Gyakori kérdések

Mire utal a WE és WY jelölés?
WE a bemenet, WY a kimenet a PDF bekötési rajzán.

Hová kerül az F-7A a rendszerben?
A táplálás és a rádió, monitor, kamera vagy más készülék bemeneti tápvezetéke közé.

Mennyi a megengedett terhelés?
Legfeljebb 7 A, kizárólag 12 V-os rendszerben.

Kell biztosíték?
Igen. A kézikönyv a teljesítménynek megfelelő biztosítékot kér, és a rajzon is feltünteti.

Autós zavarszűrő Abasco F-7A – teljes beszerelési útmutató letöltése (PDF)

Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
