Beépíthető 230V teljesítmény és motor fordulatszám szabályzó 4000 Watt SCR-230V-4000W-A

Beépíthető 230V teljesítmény és motor fordulatszám szabályzó 4000 Watt SCR-230V-4000W-A – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Beépíthető 230V teljesítmény és motor fordulatszám szabályzó 4000 Watt SCR-230V-4000W-A

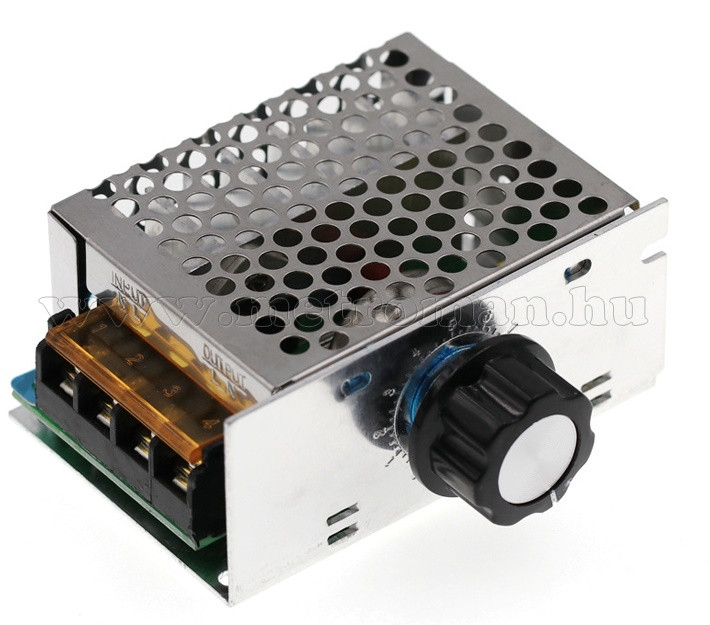

Az SCR-230V-4000W-A 230 V-os, triakos teljesítményszabályzó beépíthető egység. Önállóan, szabadon hozzáférhető bekötésekkel nem használható. A 4000 W megjelölés rövid idejű csúcsterhelést jelent, ezért a folyamatos terhelési határokat külön vedd figyelembe.

Szakszerű beépítés

A telepítést kizárólag megfelelő képesítésű szakember végezheti, feszültségmentes állapotban. A modul 230 V / 50 Hz tápellátásra készült. A hálózati bemenet és a szabályzott kimenet bekötését a teljes PDF rajza alapján kell elkészíteni, megfelelő érintésvédelemmel. A készülék és a vezérelt fogyasztó szabályozási kompatibilitását beépítés előtt ellenőrizni kell.

Bemenet és kimenet azonosítása

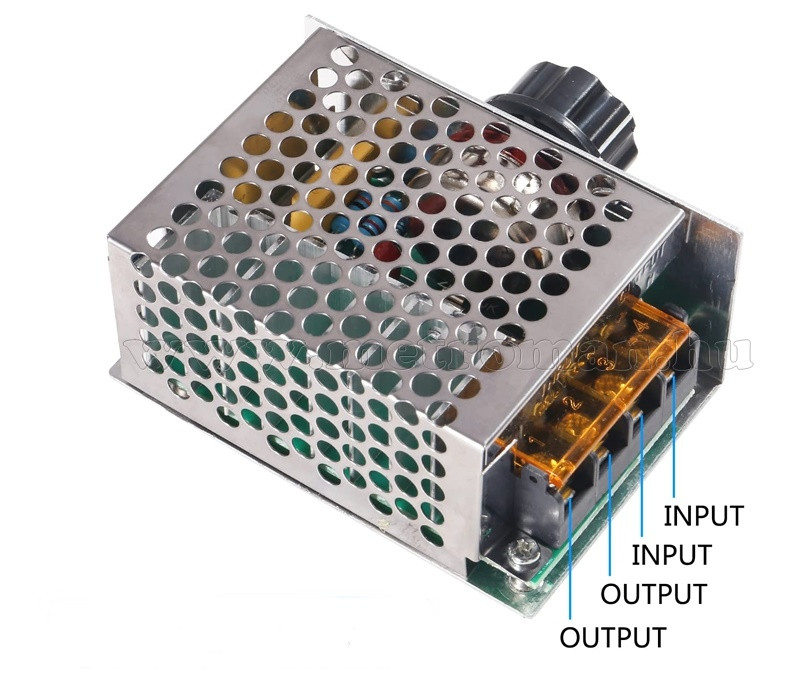

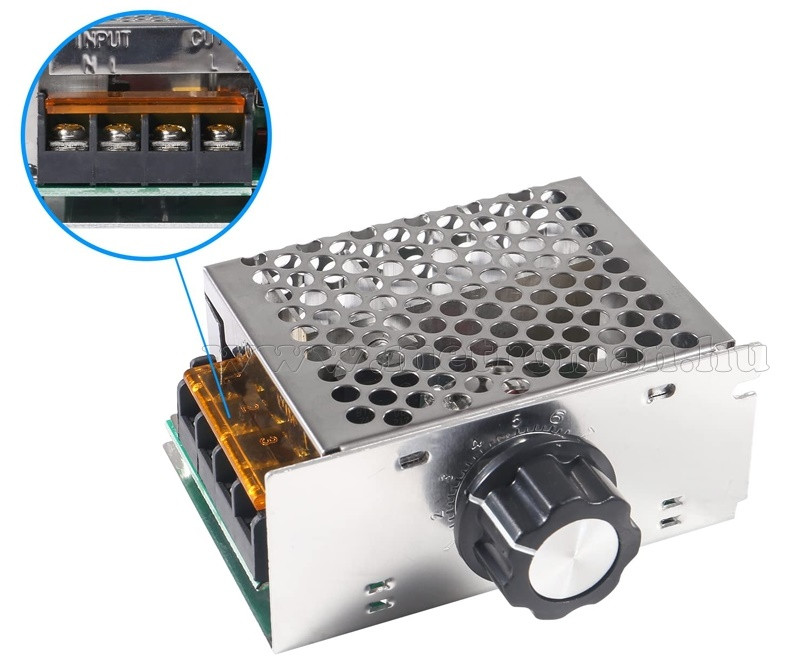

Az INPUT L és INPUT N a bemeneti fázis és nulla csatlakozója. Az OUTPUT L és OUTPUT N a kimeneti fázis és nulla. A vezetékek rögzítését és a burkolat visszaszerelését még az első feszültség alá helyezés előtt végezze el a szakember. A kapcsokat működés közben ne érintsd meg.

Szabályzás és terhelési határok

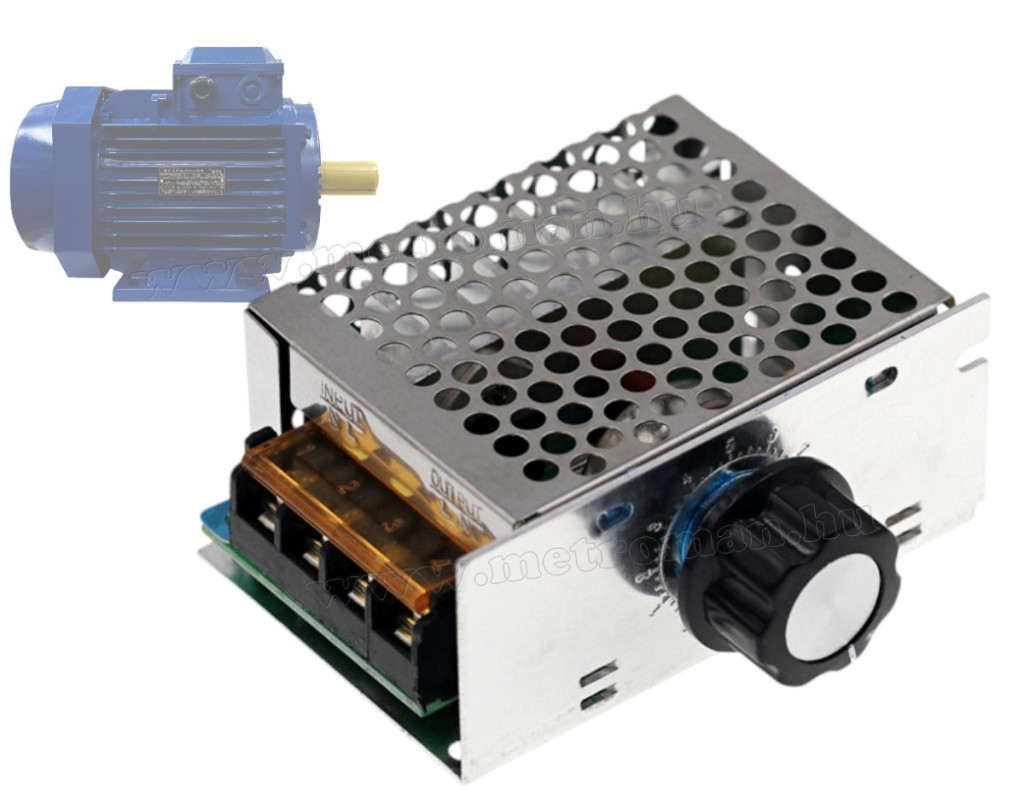

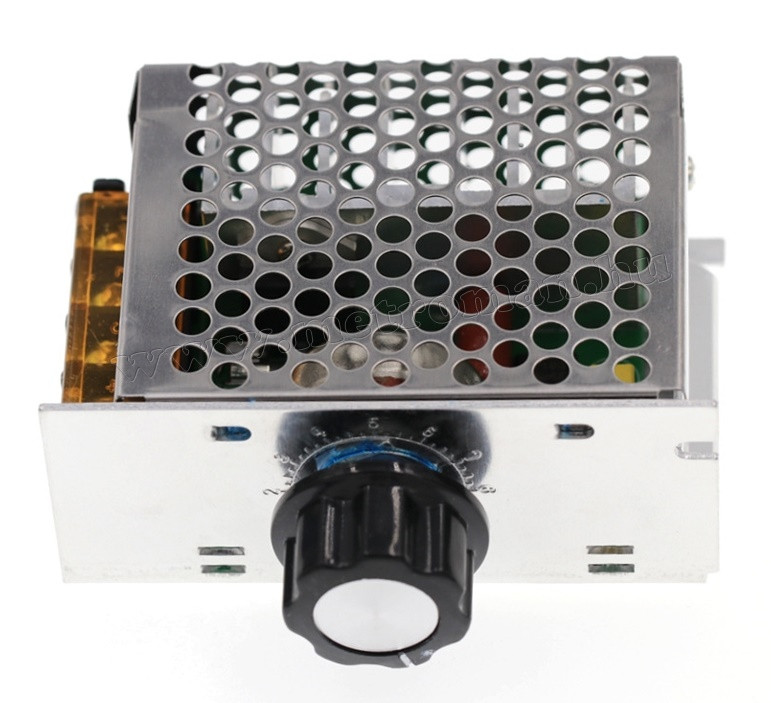

A teljesítményt a potenciométerrel állíthatod a 0–100%-os tartományban. Folyamatos használatnál legfeljebb 3000 W ohmikus, illetve 2000 W induktív vagy motoros terhelés engedett. A legfeljebb egyperces csúcsérték ohmikus fogyasztónál 4000 W, induktív fogyasztónál vagy motornál 3000 W. Ezek felső határok, nem minden motorra érvényes kompatibilitási ígéretek.

Leállítás és ellenőrzés

A szabályzást fokozatosan változtasd, közben figyeld a fogyasztó működését. Rendellenes melegedés, sérülés vagy hibás működés esetén szakítsd meg a használatot és áramtalaníts. A kis teljesítményre állítás nem helyettesíti a hálózatról történő leválasztást. Burkolatbontást vagy vezetékcserét csak szakember végezzen.

Gyakori kérdések

Folyamatosan használható 4000 W-tal?
Nem. Folyamatos üzemben az ohmikus határ 3000 W, a motoros és induktív határ 2000 W.

Mennyi ideig engedett a csúcsterhelés?
A kézikönyv szerint legfeljebb egy percig.

Önálló asztali szabályzóként használható?
Nem, kizárólag szakszerűen beépítve.

Beépíthető 230V teljesítmény és motor fordulatszám szabályzó 4000 Watt SCR-230V-4000W-A – teljes használati útmutató letöltése (PDF)

Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
