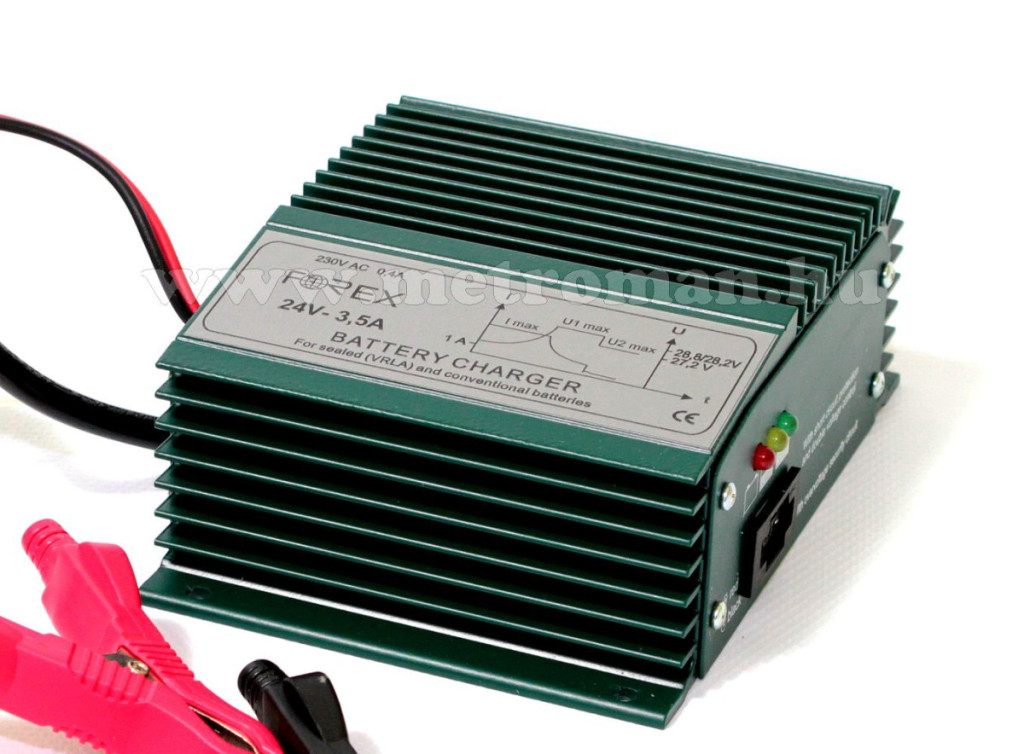

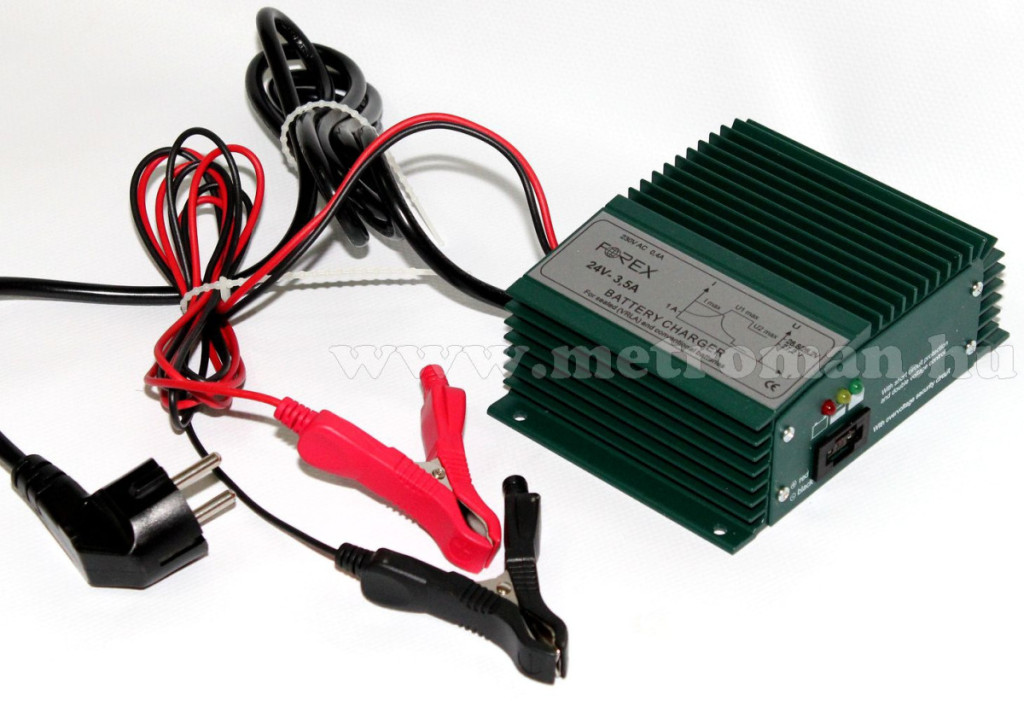

Forex T243,5 Beépíthető intelligens automata autó - hajó akkumulátor töltő műszaki adatok :
- névleges bemenő feszültség: 230V AC, 50Hz
- névleges töltőfeszültség: 24V DC
- max. töltőáram: 3.5A DC
- max. feszültség: 28,8±0,2V
- szekunder biztosíték: 7,5A késes
- max. visszáram hálózat nélkül: 50mA
- környezeti hőmérséklet: 0-40°C
- üzemi hőmérséklet: max.60°C
- töltési karakterisztika: IUu- 3,5A -28,8V-27,2V
- méret: 115*160*57mm
- tömeg: 0,3kg
- IP védettség: 44
- érintésvédelmi osztály: I.osztály (védőföldelés)
- A készülék elektronikus rövidzárlat és túláram védelemmel ellátott.
Tölthető akkumulátorok:
- folyadékos indító és hajtó akkumulátorok 10-220Ah
- felitatott elektrolitos akkumulátorok 10-220Ah
- gél töltésű(zselés) akkumulátorok 20-220Ah
Forex T243,5 beépíthető akkutöltő működése :
A kikapcsolt töltıkészülék kimenetét csatlakoztassa az akkumulátorhoz a megfelelı polaritás betartásával: piros csipeszt a pozitív saruhoz, a fekete csipeszt a negatív saruhoz. (Ellenkezı esetben a vezetéken lévı 7,5A-es biztosító akkor is kiolvad, ha a töltı nincs bekapcsolva! A biztosítót csak azonos értékő, gyári új betéttel szabad pótolni.) Az akkumulátortöltı bekapcsolt állapotában összeérintett csipeszek között szikra képzıdik, ezért ezt a mőveletet robbanásveszélyes környezetben feltétlenül kerülni kell! A töltıt összezárt csipeszekkel sem éri károsodás. A készülék villásdugóját csatlakoztassa a hálózatra. A töltıt csak védıföldeléssel rendelkezı aljzathoz szabad csatlakoztatni! A töltési folyamat az állandó áramú szakasszal kezdıdik. Ezalatt a töltı közel állandó árammal tölt (3,5A) mindaddig, amíg a feszültség az akkumulátor sarkain el nem éri a 28,8Vot. Zöld+sárga+piros LED világít. Az állandó feszültségő szakasz alatt a töltıáram folyamatosan csökken, kb. 1A-ig. Zöld+sárga LED világít. Ezután a töltés csökkentett feszültségen, 27,2V-on addig folytatódik, amíg az akkumulátort a töltırıl le nem kapcsolja. Zöld LED világít. Feltöltöttnek tekinthetı az akkumulátor, ha már csak a zöld LED világít. A töltés teljesen automatikusan történik, hibamentes akkumulátor esetén a töltés felügyeletet nem igényel.
