Csörlő távirányító, Mlogic CMS-1606-Dual
13 500 Ft
Csörlő távirányító, Mlogic CMS-1606-Dual
Raktáron
13 500 Ft
A vásárlás után járó pontok:
405 Ft
- 12 Voltos , autós csörlő távirányító
- Egyszerű beszerelés
- A távirányító addig adja a vezérlő jelet, amíg a gombot nyomva tartjuk
- Alkamas csörlők és egyéb motorok kétirányú vezérlésére
- 2 db távirányítóval
Csomagajánlatok
Az OUT gomb megnyomásakor a Fehér, az IN gomb lenyomásakor a Sárga vezetéken jelenik meg a + 12 Volt vezérlő jel, egészen addig, amíg a gombot benyomva tartjuk. Ilyenkor a másik kimeneten nem lesz kimenő jel, vagyis nem polaritás fordító kapcsolás, nem köthető közvetlenül motorra. Helyes bekötés esetén a motor, vagy csörlő az OUT gomb nyomva tartása alatt felfelé, az IN gomb nyomva tartása alatt lefelé forog.
Mlogic CMS-1606-Dual Csörlő távirányító
- Üzemi feszültség : 12 Volt
- Max. vezérlő áram : 5 Amper
- Távirányító tápellátása : 1x23A 12V elem ( tartozék )

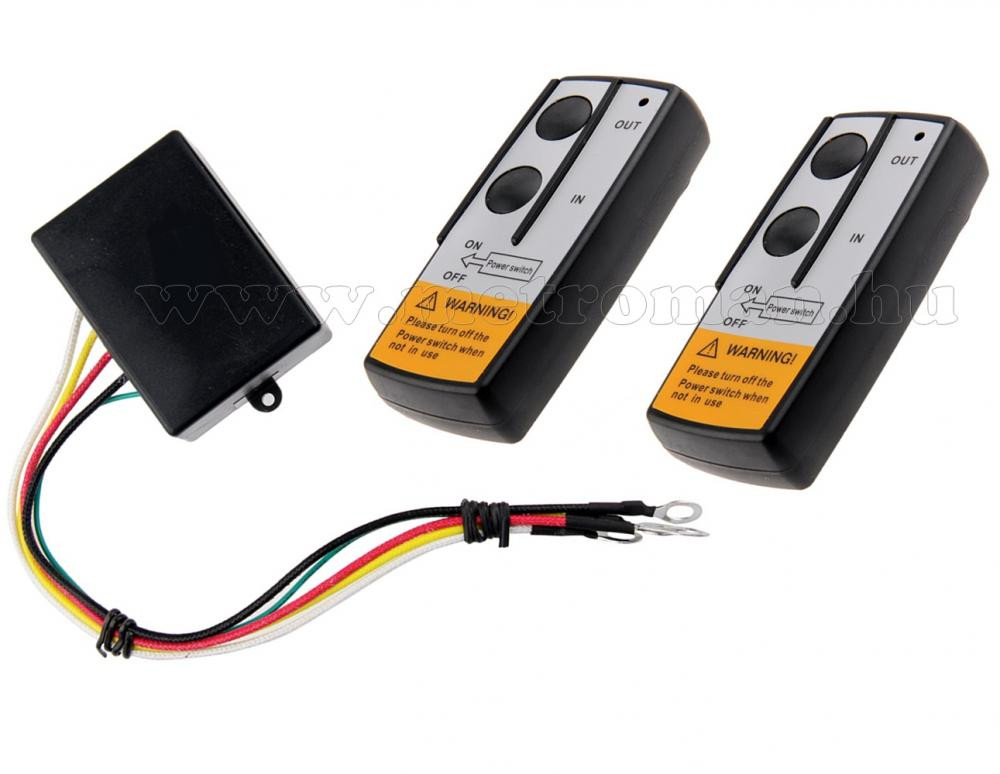

Mlogic CMS-1606-Dual Csörlő távirányító csomag tartalma :

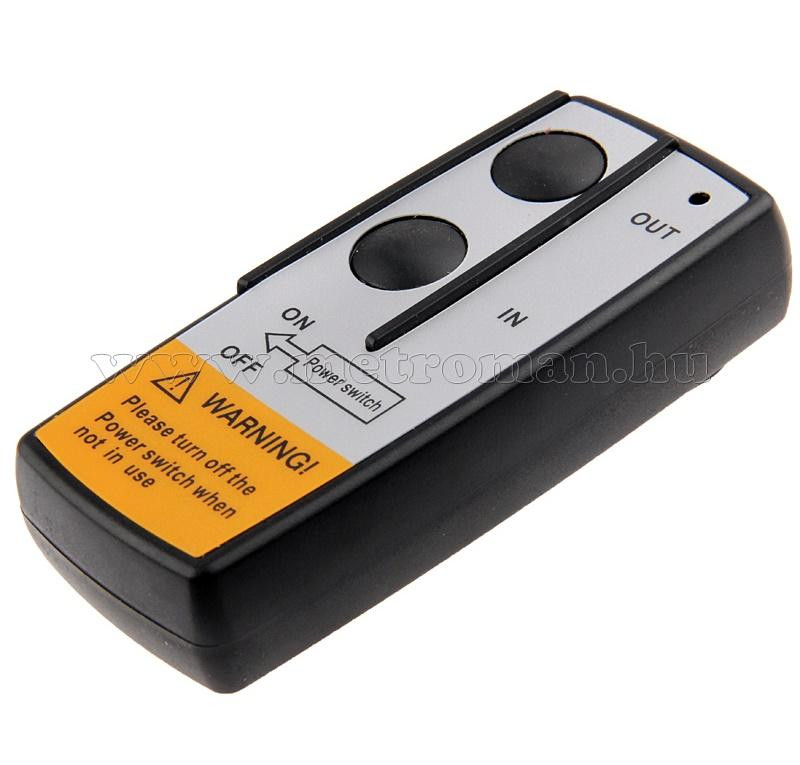

- 2 db távirányító

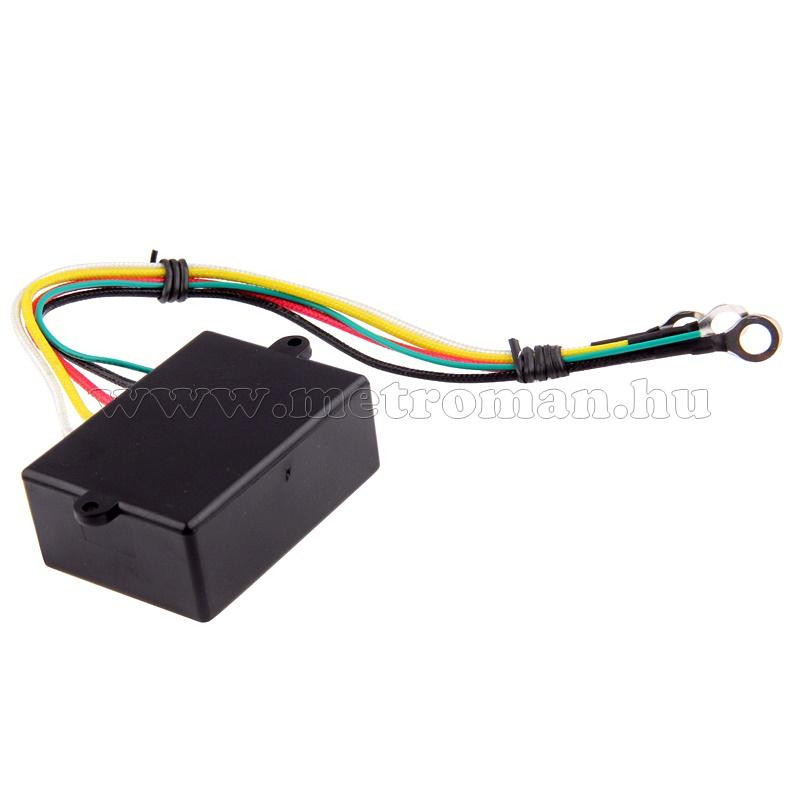

- 1 db vevő modul
- használati útmutató.
Csörlő távirányító, Mlogic CMS-1606-Dual – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – Csörlő távirányító, Mlogic CMS-1606-Dual
A Mlogic CMS-1606-DUAL csörlő-távirányító 12 V-os vezérlőjelet ad az OUT és IN kimenetre. A kimenetek a gomb nyomva tartásáig aktívak. Ez vezérlőegység, nem polaritásváltó motor-meghajtó: közvetlenül csörlőmotorra nem köthető.
Előkészületek és kezelés
- A bekötést bízd szakemberre. Egyeztesd a csörlő vezérlőbemeneteit a 12 V-os kimeneti jellel, és a teljes PDF bekötési leírása alapján alakítsd ki az illesztést.
- A piros vezeték +12 V táp, a fekete a negatív/test pont. A pozitív tápvezetékbe 6 A-es biztosítékot kell beépíteni; ez nem tartozék.
- A fehér vezeték az OUT, a sárga az IN +12 V-os kimenete. A kimeneteket a csörlő megfelelő vezérlőáramköréhez csatlakoztasd, ne a motor közvetlen tápvezetékeihez.
- Az OUT gomb nyomva tartásakor a fehér kimeneten jelenik meg a pozitív vezérlőjel. A dokumentum helyes bekötésnél ezt felfelé forgásként írja le.
- Az IN gomb nyomva tartásakor a sárga kimenet ad pozitív jelet; a kézikönyv helyes bekötésnél lefelé forgást ír le.
- A gomb elengedésekor az adott vezérlőjel megszűnik. Amíg az egyik kimenet működik, a másikon nincs kimenő jel. A tényleges irány a csörlő megfelelő bekötésétől függ.
Biztonság és karbantartás
A két kimenet nem egymáshoz képest fordít polaritást. A 6 A-es biztosíték a vezérlő pozitív betápjának előírása; nem a csörlőmotor engedélyezett terhelését adja meg. Hibás telepítés a készülék meghibásodását okozhatja. A dokumentum nem tartalmaz külön távirányító-tanítási vagy automatikus menetprogramot.
Gyakori kérdések
Köthető közvetlenül a csörlőmotorra?
Nem. A kézikönyv ezt kifejezetten tiltja, mert a kimenet nem polaritásfordító kapcsolás.
Meddig marad aktív az OUT vagy IN jel?
Csak addig, amíg a megfelelő gombot nyomva tartod.
Melyik vezeték tartozik a két irányhoz?
OUT: fehér; IN: sárga. A másik kimenet eközben nem ad jelet.
Tartozék a 6 A-es biztosíték?
Nem. Külön kell beépíteni a pozitív tápvezetékbe.
Csörlő távirányító, Mlogic CMS-1606-Dual – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
