DVB-T jelerősség mérő, antenna beállító műszer, TVF10
5 790 Ft
DVB-T jelerősség mérő, antenna beállító műszer, TVF10
Raktáron
5 790 Ft
A vásárlás után járó pontok:
174 Ft
Ezzel a kis praktikus műszerrel könnyedén beállíthatja a digitális DVB-T , Mindig Tv adásokhoz TV és Rádió antennáját .
- Egyszerű kezelhetőség
- Analóg jelerősség kijelző
- Tápellátás a mellékelt külső elemtartóval 10 x AA elemmel ( elem nem tartozék )
Csomagajánlatok
TVF10 DVB-T jelerősség mérő, antenna beállító műszer
- Frekvencia tartomány VHF: 174MHz - 230MHz
- UHF frekvenciatartomány: 470MHz - 860MHz
- Bemeneti szint 65.0dBuV ~ 95.0dBuV
- Impedancia: 75Ohm
- Működési hőmérséklet: 0ST C ~ + 40st C
- Csatlakozó típusa: Type F
- munka hatóköre ( LNB nyereség): 52dB ~ 6 dB
- tápellátás: külső elemtartóval 10 x AA elemmel ( elem nem tartozék
DVB-T jelerősség mérő, antenna beállító műszer, TVF10 – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – DVB-T jelerősség mérő, antenna beállító műszer, TVF10
A TVF10 DVB-T jelerősségmérő az antenna helyzetének beállítását segíti a mutató kitérésével. A bekötésnél külön kezeld az ANT antennacsatlakozót és a PWR tápbemenetet; beépített antennaerősítő esetén annak saját táplálása is szükséges.
A műszer csatlakoztatása

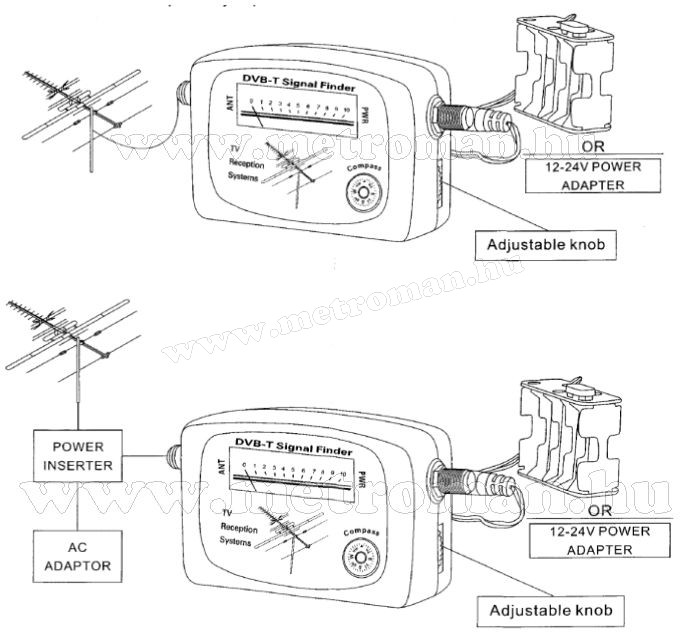

Az antenna kábelét a bal oldali ANT jelzésű F-aljzathoz csatlakoztasd. A műszer táplálását a jobb oldali PWR F-aljzaton biztosítsd, a teljes PDF kapcsolási ábrája szerint. Az ábra külső 12–24 V-os tápegységet vagy elemes táplálási megoldást mutat. A leválasztható antennaerősítőt a méréshez a kézikönyv szerint iktasd ki.
Beépített erősítős antenna mérése
Ha az antenna erősítője beépített, annak megfelelő külső tápellátását külön kell biztosítani. A PDF alsó ábrája mutatja az antennaerősítő tápegységének és a műszer táplálásának helyét. Ne feltételezd, hogy a mérő PWR bemenete automatikusan az antennát is a megfelelő módon táplálja. Bekötés előtt azonosítsd a saját antennád táplálási igényét.
Antenna beállítása a mutató alapján
Lassan változtasd az antenna irányát vagy helyzetét, és figyeld a mutatót. A nagyobb jobbra kitérés erősebb vételt jelez. Ha a mutató eléri a skála végét, a beállítógombbal csökkentsd a kijelzést körülbelül 5-re. Ezután folytasd a finom állítást, és keresd újra a legnagyobb kitérést.
A mérés befejezése
A legjobb helyzet megtalálása után válaszd le a műszert. A korábban kiiktatott erősítőt csatlakoztasd vissza, és állítsd helyre a TV szokásos antennakapcsolatát. A műszer a beállítást segíti; a tényleges TV-vételt a vevőn ellenőrizd. A részletes bekötési sorrendhez használd a PDF két kapcsolási rajzát.
Gyakori kérdések
Melyik aljzatra kell az antenna?
A bal oldali, ANT jelzésű F-aljzatra.
Mit tegyek, ha a mutató végállásban van?
A tekerőgombbal állítsd vissza körülbelül 5-re, majd folytasd az antenna finom beállítását.
Mi kell beépített erősítős antennához?
Az antennaerősítőnek megfelelő külön táplálás, a PDF alsó bekötési ábrája szerint.
DVB-T jelerősség mérő, antenna beállító műszer, TVF10 – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
