Digitális áramtalanító kapcsoló voltmérővel 5-60 Volt 250Amper MDS-611

17 500 Ft

ÚJ

Digitális áramtalanító kapcsoló voltmérővel 5-60 Volt 250Amper MDS-611

Raktáron

17 500 Ft

A vásárlás után járó pontok: 525 Ft

A MDS-611 akkumulátor főkapcsoló voltmérővel ideális választás autó, lakóautó, lakókocsi, hajó vagy más DC akkumulátoros rendszer áramtalanításához. A 5–60 V DC digitális feszültségkijelző segítségével külön műszer nélkül ellenőrizhető az akkumulátor feszültsége. A kapcsoló 250 A folyamatos terhelést kezel 12 V DC mellett, nagyméretű forgógombja pedig gyors ON/OFF kapcsolást biztosít.

Részletek

Akkumulátor főkapcsoló és digitális voltmérő egy készülékben

A MDS-611 akkumulátor főkapcsoló digitális voltmérővel praktikus megoldás olyan 5–60 V DC elektromos rendszerekhez, ahol az akkumulátor leválasztása mellett annak feszültségét is egyszerűen ellenőrizni szeretnéd. A készülék egy mechanikus ON/OFF akkumulátor-leválasztó kapcsolót és egy jól leolvasható digitális feszültségkijelzőt egyesít.

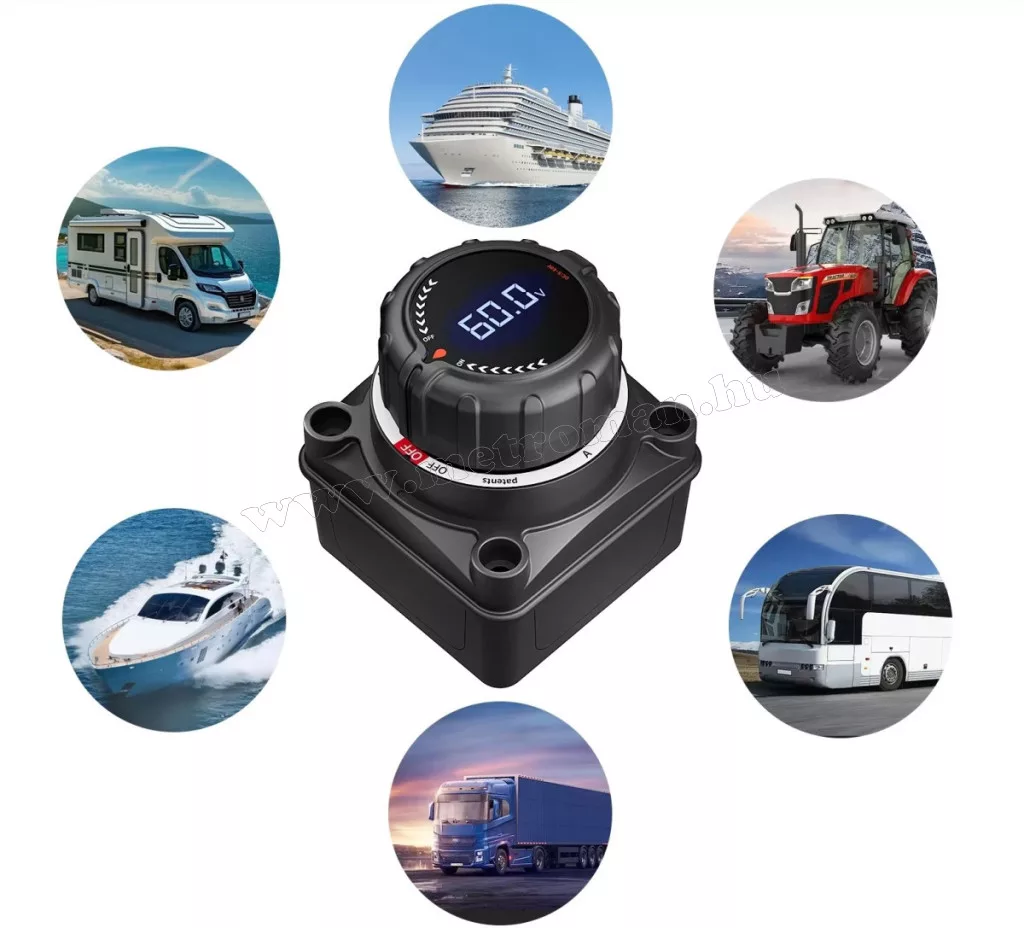

Használható többek között személy- és haszongépjárművek, lakóautók, lakókocsik, hajók, jachtok és más egyenáramú akkumulátoros rendszerek főkapcsolójaként. A leválasztás különösen hasznos hosszabb állás, karbantartás vagy az elektromos rendszer áramtalanítása során.

Beépített digitális feszültségkijelző

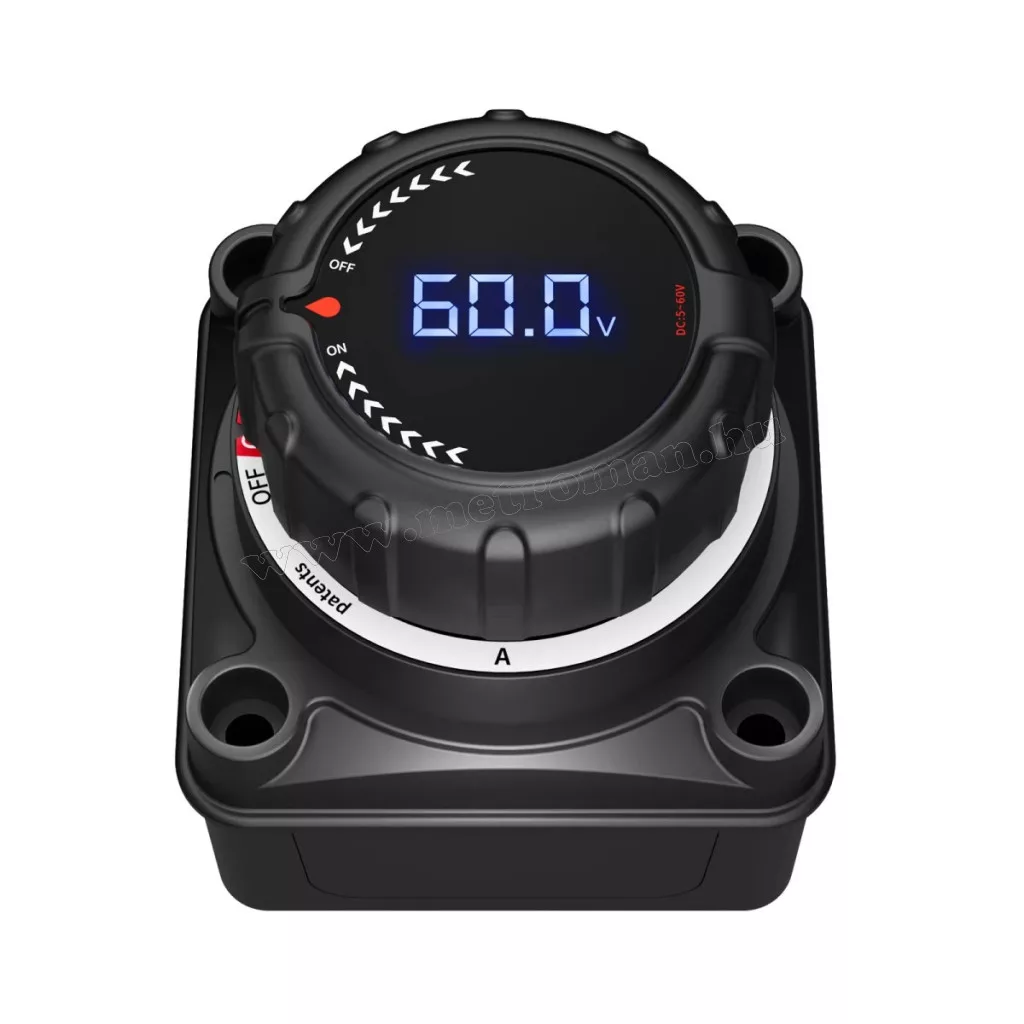

A kapcsoló közepén található LED digitális kijelző közvetlenül mutatja az akkumulátor aktuális feszültségét. A mérési tartomány 5–60 V DC, a kijelzés felbontása pedig 0,1 V, így külön panelműszer nélkül is gyorsan ellenőrizhető a rendszerfeszültség.

A gyártói bekötési rajz szerint bekötve a kijelző a főkapcsoló ON állásában működik, OFF állásban pedig kikapcsol. Ez azért előnyös, mert leválasztott akkumulátornál maga a voltmérő sem jelent folyamatos fogyasztót.

Nagyáramú akkumulátor-leválasztás

A MDS-611 adatlapja 250 A folyamatos áramerősséget ad meg 12 V DC mellett, valamint legfeljebb 300 A terhelést 30 percig. A fő áramvezető INPUT és OUTPUT csatlakozások 3/8" (kb. 10 mm) méretűek, a csatlakozóelemek anyaga ezüstözött réz.

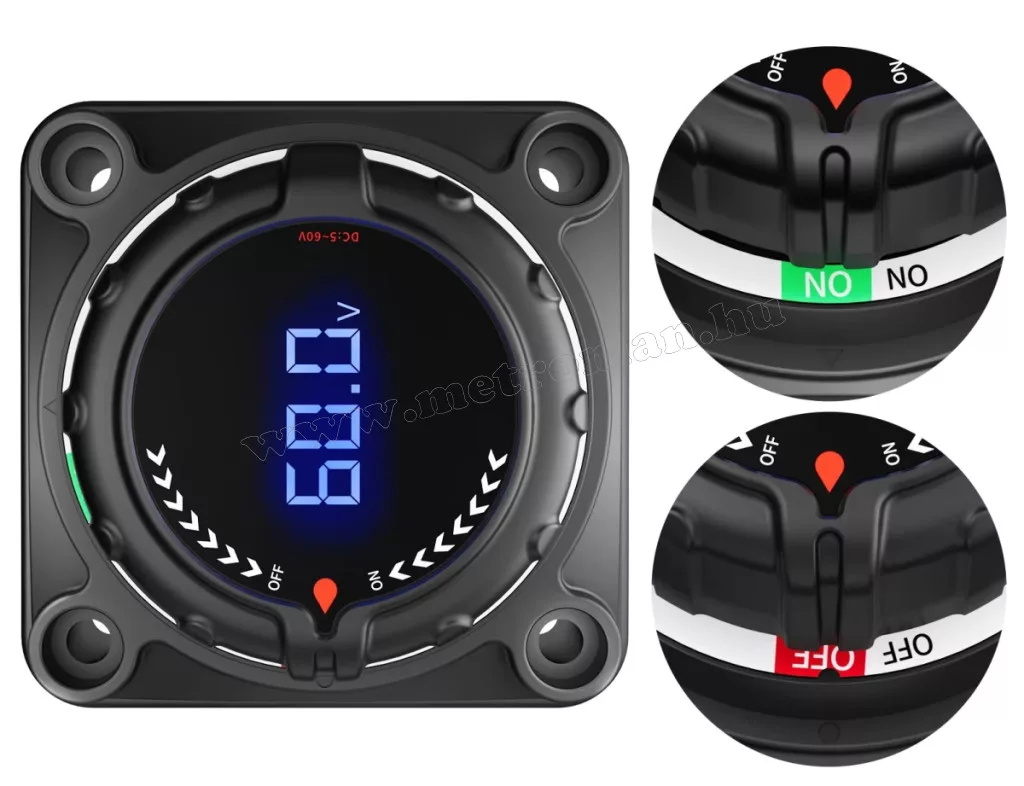

A nagyméretű, bordázott forgatógomb könnyen kezelhető. A kapcsolás 90°-os elfordítással történik, a mechanika pedig határozott ON és OFF állással segíti az aktuális kapcsolási helyzet felismerését.

Segít megelőzni az akkumulátor felesleges merülését

A főkapcsolóval a jármű vagy más fogyasztói rendszer fizikailag leválasztható az akkumulátorról. Ez hosszabb használaton kívüli időszakban csökkentheti a jármű vagy berendezés elektromos rendszerének nyugalmi fogyasztásából eredő akkumulátormerülést.

Karbantartásnál szintén kényelmes, hiszen az akkumulátoros rendszer egyetlen forgómozdulattal leválasztható. A főkapcsoló ugyanakkor nem helyettesíti az adott elektromos rendszerhez szükséges biztosítékokat és egyéb túláramvédelmi eszközöket.

Többféle beépítési lehetőség

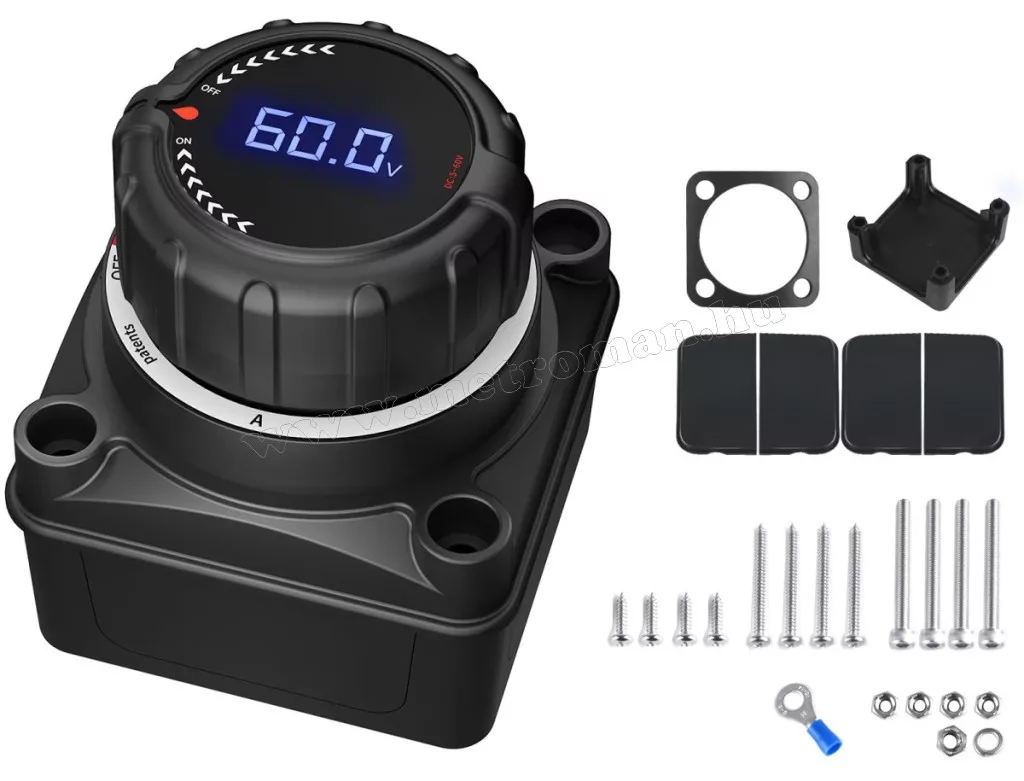

A négy rögzítőfurattal kialakított ház többféleképpen szerelhető. A mellékelt dokumentáció felületre, panelen keresztül, illetve a panel hátoldala felől történő rögzítési módokat is bemutat.

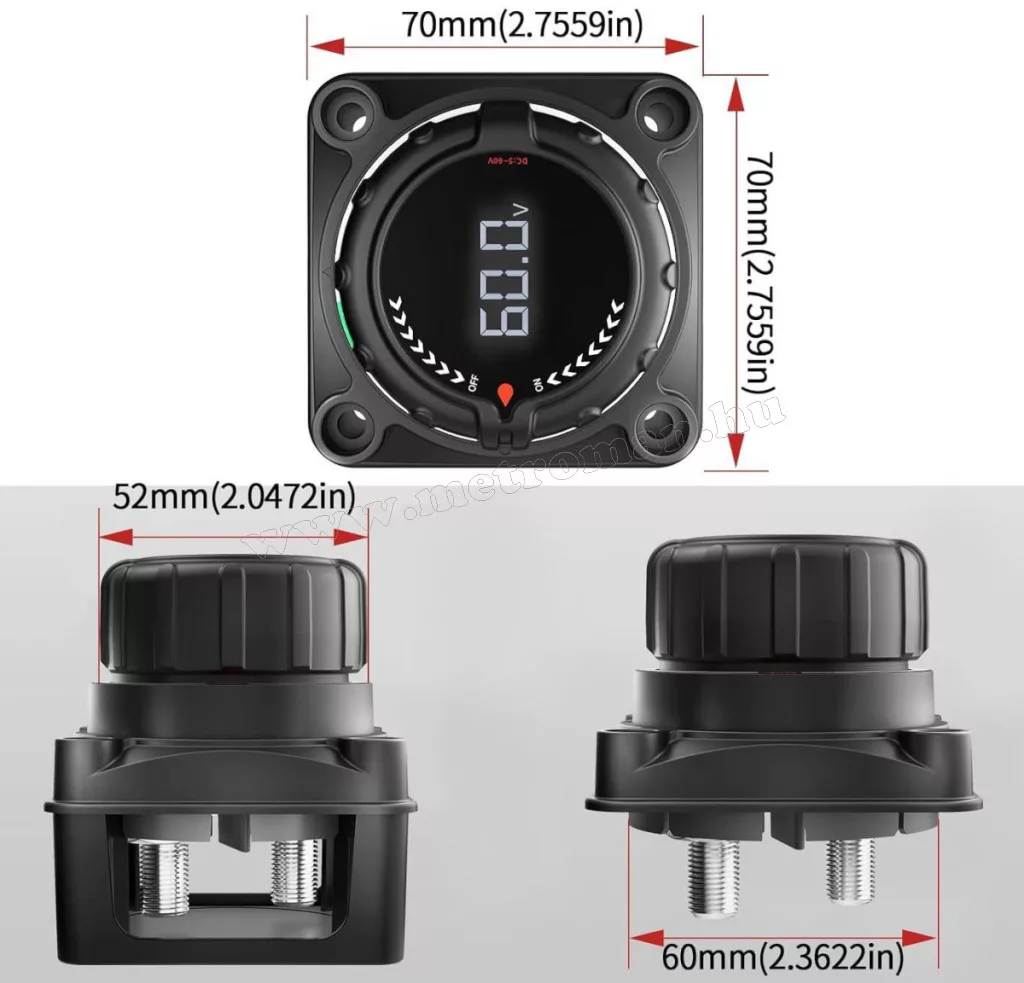

A gyártói rajzon a kapcsoló szerelőlapjának mérete 54,5 × 54,5 mm, a forgógomb átmérője pedig körülbelül 59 mm. A beépítésnél gumitömítés alkalmazható a kapcsoló és a szerelési felület között.

Bekötés három csatlakozási ponttal

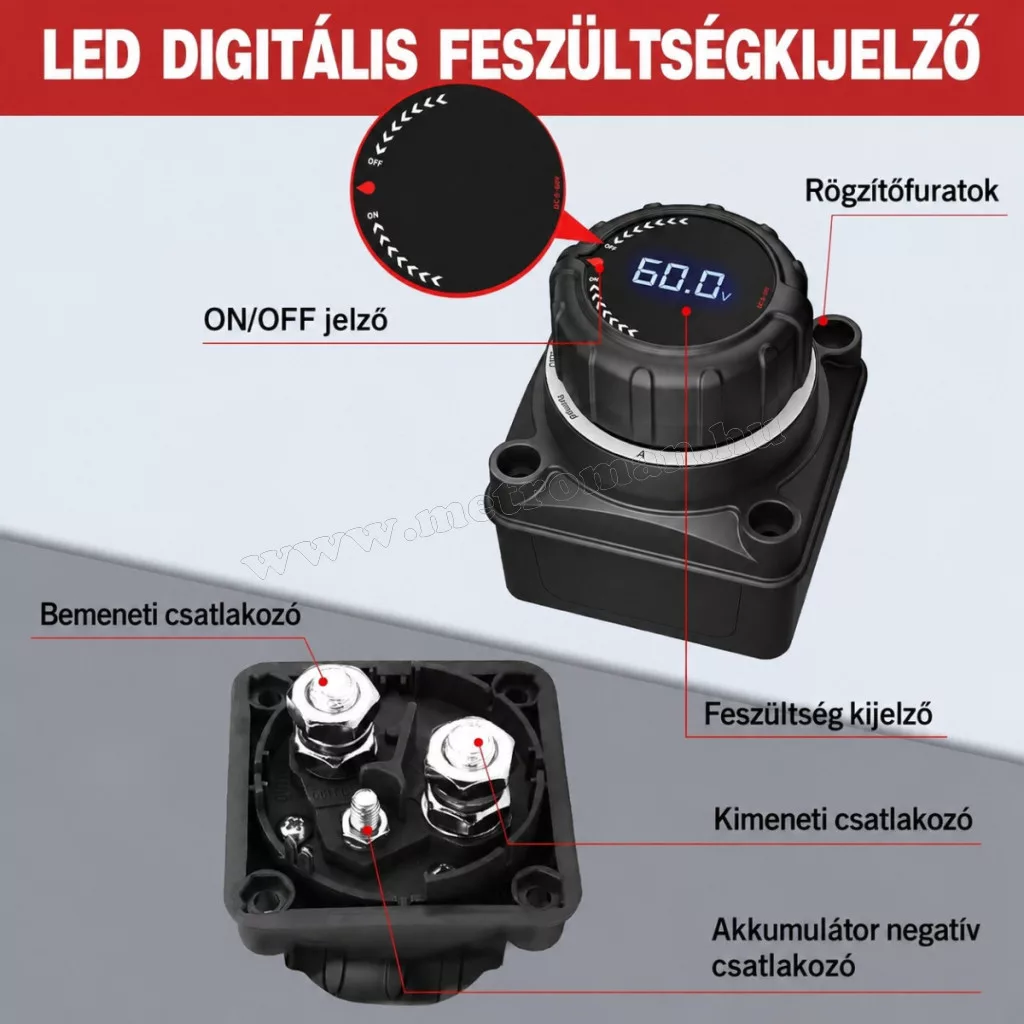

A hátoldalon három elektromos csatlakozás található:

INPUT (+): az akkumulátor pozitív pólusa
OUTPUT (+): a fogyasztói rendszer pozitív vezetéke
BATTERY (-): az akkumulátor negatív pólusa, a feszültségmérő működéséhez

A fogyasztó negatív ága közvetlenül az akkumulátor negatív pólusára csatlakozik. A helyes INPUT/OUTPUT bekötés fontos, mert a gyártó külön figyelmeztet arra, hogy hibás bekötés esetén a LED voltmérő kikapcsolt főkapcsolónál is bekapcsolva maradhat.

Műszaki adatok

Típus: MDS-611
Termék: akkumulátor főkapcsoló digitális voltmérővel
Üzemi feszültség: DC 5–60 V
Feszültségmérés pontossága: ±1% + 2 digit
Kijelzés felbontása: 0,1 V
Folyamatos terhelhetőség: 250 A @ 12 V DC
30 perces terhelhetőség: 300 A
Kapcsolási állások: ON / OFF
INPUT csatlakozó: 3/8" / kb. 10 mm
OUTPUT csatlakozó: 3/8" / kb. 10 mm
BATTERY (-) csatlakozó: 2/8" / kb. 6 mm
Csatlakozó anyaga: ezüstözött réz
Ajánlott vezeték a negatív mérőcsatlakozáshoz: AWG 14–16
Üzemi hőmérséklet: -40–80 °C
Üzemi páratartalom: <90%
Szerelőlap mérete a gyártói rajz szerint: kb. 54,5 × 54,5 mm
Forgógomb átmérője a gyártói rajz szerint: kb. 59 mm
Rögzítés: 4 rögzítőfurat

Gyakori kérdések

Mire használható a MDS-611 akkumulátor főkapcsoló?

Az akkumulátor és a hozzá csatlakoztatott elektromos rendszer kézi leválasztására szolgál, miközben beépített digitális voltmérővel az akkumulátor feszültsége is ellenőrizhető. Járművekben, lakóautókban, hajókban és más 5–60 V DC akkumulátoros rendszerekben használható.

Használható 12 V-os és 24 V-os akkumulátorhoz?

Igen. A készülék megadott üzemi feszültségtartománya 5–60 V DC, ezért a 12 és 24 V névleges feszültségű rendszerek ebbe a tartományba esnek. A nagyáramú terhelhetőségre vonatkozó 250 A-es adatot azonban a gyártó kifejezetten 12 V DC mellett adja meg.

Mit mutat a digitális kijelző?

Az akkumulátor feszültségét mutatja voltban, 0,1 V-os felbontással. A gyártó ±1% + 2 digit mérési pontosságot ad meg.

Kikapcsolható vele teljesen a fogyasztói rendszer?

Az ON/OFF főkapcsoló megszakítja az INPUT és OUTPUT pozitív csatlakozók közötti kapcsolatot. A gyártói rajz szerinti megfelelő bekötés esetén OFF állásban a digitális feszültségkijelző is kikapcsol.

Miért van külön BATTERY (-) csatlakozó?

A mechanikus főkapcsoló a pozitív ágat kapcsolja, a beépített elektronikus voltmérő működéséhez azonban negatív tápellátásra is szükség van. Ezt biztosítja a külön BATTERY (-) csatlakozó.

Mekkora áramot kapcsolhat a MDS-611?

A mellékelt gyártói dokumentáció szerint 12 V DC rendszerben 250 A folyamatos terhelésre, illetve 300 A terhelésre legfeljebb 30 percig van specifikálva.

Autóban is használható?

Igen, a gyártó autókat és tehergépjárműveket is megjelöl alkalmazási területként. Beépítés előtt azonban ellenőrizni kell, hogy az adott rendszer feszültsége, üzemi és csúcsárama, kábelezése és védelme megfelel-e a kapcsoló specifikációjának.

Használati útmutató

MDS611 Digitális áramtalanító kapcsoló voltmérővel használati és beépítési útmutató

YDS-611 digitális akkumulátor-főkapcsoló – gyors használati és beüzemelési útmutató

A YDS-611 digitális feszültségkijelzős akkumulátor-főkapcsoló DC 5–60 V-os elektromos rendszerek leválasztására szolgál. Használható többek között autókban, lakóautókban, teherautókban és hajókban. A beépített digitális voltmérő ON állásban kijelzi az akkumulátor aktuális feszültségét.

Fontos biztonsági tudnivalók

A főkapcsolót kizárólag DC 5–60 V közötti rendszerben használd. Bekötés előtt válaszd le az áramforrást, és ellenőrizd a csatlakozók megfelelő meghúzását.

A gyártó által megadott terhelhetőség 250 A folyamatosan DC 12 V-on, illetve 300 A legfeljebb 30 percig. Ne zárd rövidre a BATTERY− kapcsot az INPUT vagy OUTPUT kapoccsal.

A YDS-611 csatlakozói

A készülék három elektromos csatlakozóval rendelkezik:

INPUT: az akkumulátor pozitív (+) pólusának bemenete.
OUTPUT: a fogyasztó felé menő kapcsolt pozitív (+) kimenet.
BATTERY−: az akkumulátor negatív (−) pólusához csatlakozó kapocs.

Az INPUT és OUTPUT kapocs 3/8″ (10 mm), a BATTERY− kapocs 2/8″ (6 mm) méretű a gyártói dokumentáció szerint.

YDS-611 bekötése

A helyes bekötési sorrend:

Kösd az akkumulátor pozitív (+) pólusát az INPUT kapocshoz.
Kösd az OUTPUT kapcsot a fogyasztó pozitív (+) vezetékéhez.
Kösd a fogyasztó negatív (−) vezetékét az akkumulátor negatív (−) pólusához.
Kösd a kapcsoló BATTERY− kapcsát az akkumulátor negatív (−) pólusához.
Ellenőrizd, majd megfelelő szerszámmal húzd meg a csavaros kötéseket.

FIGYELMEZTETÉS: az INPUT és OUTPUT felcserélése hibás működést okozhat; a gyártói figyelmeztetés szerint helytelen tápoldali bekötés esetén a LED-es feszültségkijelző bekapcsolva maradhat.

A főkapcsoló bekapcsolása – ON

Forgasd a kapcsológombot 90°-kal az óramutató járásával megegyező irányba, lehetőleg gyors mozdulattal. A kapcsoló kétszer kattan, és az állásjelző az ON pozícióba kerül.

Ekkor az INPUT és OUTPUT nagyáramú kapcsok között létrejön az elektromos kapcsolat, a fogyasztó tápellátást kap, a digitális kijelző pedig megjeleníti az akkumulátor aktuális feszültségét.

A főkapcsoló kikapcsolása – OFF

Forgasd a kapcsológombot 90°-kal az óramutató járásával ellentétes irányba, lehetőleg gyors mozdulattal. A kapcsoló kétszer kattan, és az állásjelző az OFF pozícióba kerül.

A nagyáramú áramkör megszakad, és a feszültségkijelző kikapcsol.

Gyors beüzemelés

Rögzítsd megfelelően a YDS-611 főkapcsolót, majd az áramtalanított rendszerben végezd el az INPUT → akkumulátor +, OUTPUT → fogyasztó +, valamint BATTERY− → akkumulátor − bekötést. Ellenőrizd és húzd meg a csatlakozásokat.

Ezután kapcsold a készüléket ON állásba. Ellenőrizd, hogy a fogyasztó működik és a kijelző mutatja az akkumulátor feszültségét. Végül kapcsold OFF állásba, és ellenőrizd, hogy a kapcsolt áramkör megszakad, a kijelző pedig kialszik.

Műszaki adatok röviden

Jellemző	Érték
Üzemi feszültség	DC 5–60 V
Feszültségkijelzés felbontása	0,1 V
Kijelzési pontosság	1% + 2 digit
Folyamatos terhelhetőség	250 A DC 12 V-on
Rövid idejű terhelhetőség	300 A, max. 30 perc
Kapcsolóállások	ON / OFF
Üzemi hőmérséklet	−40 °C – +80 °C
Üzemi páratartalom	< 90%
INPUT / OUTPUT kapocs	3/8″ (10 mm)
BATTERY− kapocs	2/8″ (6 mm)
Előlap mérete	54,5 × 54,5 mm

Ha a feszültségkijelző OFF állásban is világít

Ellenőrizd az INPUT és OUTPUT kapcsok bekötését. A gyártó külön felhívja a figyelmet arra, hogy a tápellátást a kapcsoló megfelelő oldalára kell kötni, ellenkező esetben a LED-es voltmérő bekapcsolva maradhat.

Ha ON állásban nem működik a fogyasztó

Ellenőrizd az INPUT, OUTPUT és BATTERY− csatlakozásokat, valamint a csavaros kötések megfelelő meghúzását. Ha a készülék továbbra sem működik megfelelően, ne szereld szét.

Karbantartás

Rendszeresen ellenőrizd a nagyáramú csatlakozók és rögzítőanyák meghúzását. A laza elektromos kötéseket használat előtt megfelelően rögzíteni kell.

Mire használható a YDS-611 akkumulátor-főkapcsoló?

A YDS-611 olyan DC 5–60 V-os akkumulátoros rendszerekhez készült, ahol az elektromos rendszer kézi leválasztására és az akkumulátorfeszültség közvetlen ellenőrzésére van szükség. A főkapcsoló segítségével a rendszer használaton kívül leválasztható az akkumulátorról, miközben ON állásban a beépített digitális kijelzőn az akkumulátor feszültsége is ellenőrizhető.
