Digitális lakatfogó multiméter Maxwell 25605

Rendelhető

6 490 Ft

A vásárlás után járó pontok: 195 Ft

Általános multiméter lakatfogó egységgel, mely az alapvető mérési egységeken kívül képes váltóáramot is mérni az áramkörök megbontása nélkül . Ergonomikus készülékház és könnyű kezelhetőség jellemzi.

Részletek

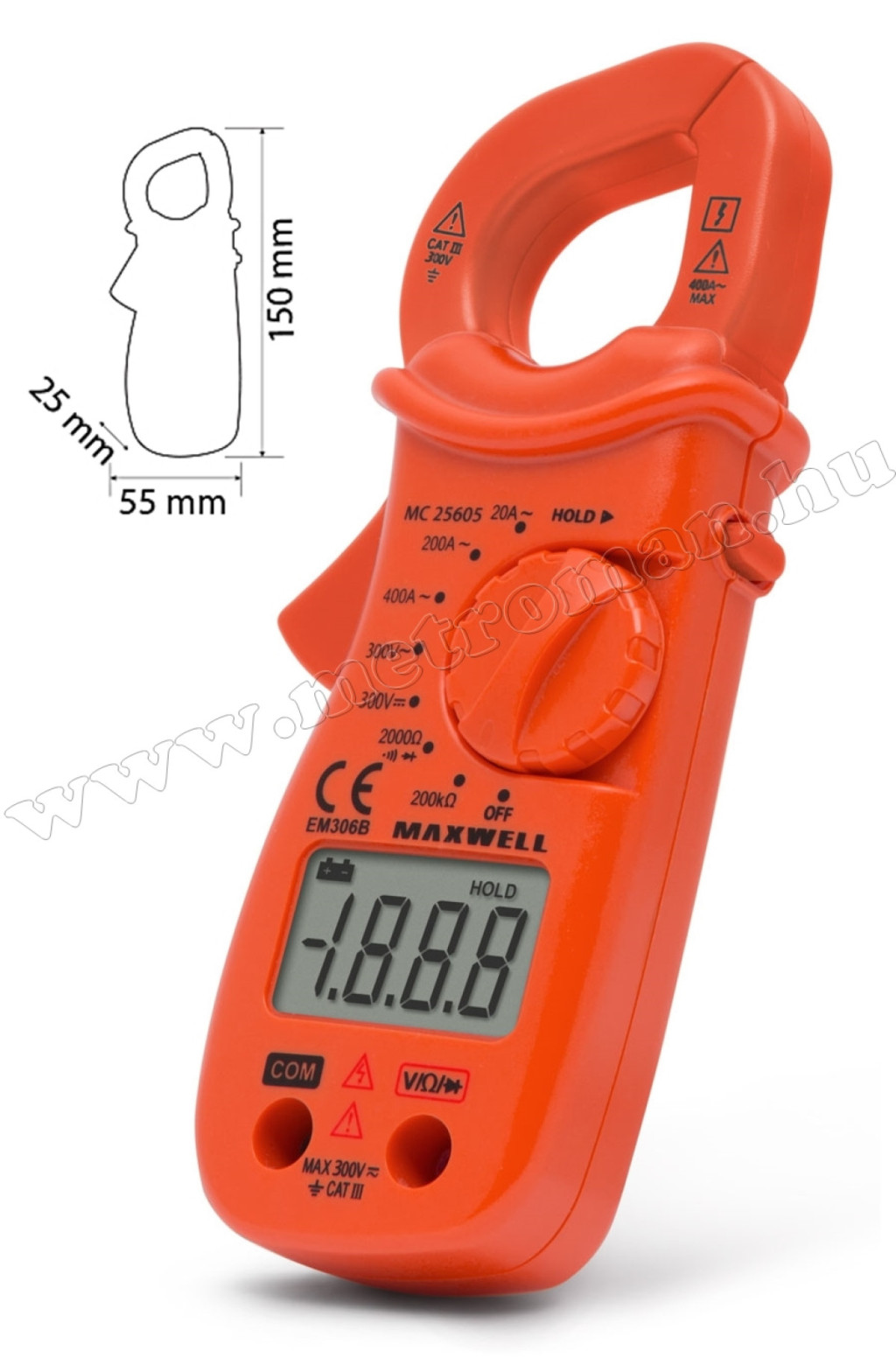

Maxwell 25605 Digitális lakatfogó multiméter műszaki adatai:

Kijelző: 3½ digites
DC V: 1 V - 300 V
AC V: 1 V - 300 V
AC A: 0,01 A - 400 A
Ellenállás: 1 Ω - 200 kΩ
Méret: 150 x 50 x 25 mm
Dióda teszt
Folytonossági teszt
Hangjelzés
Adattartás

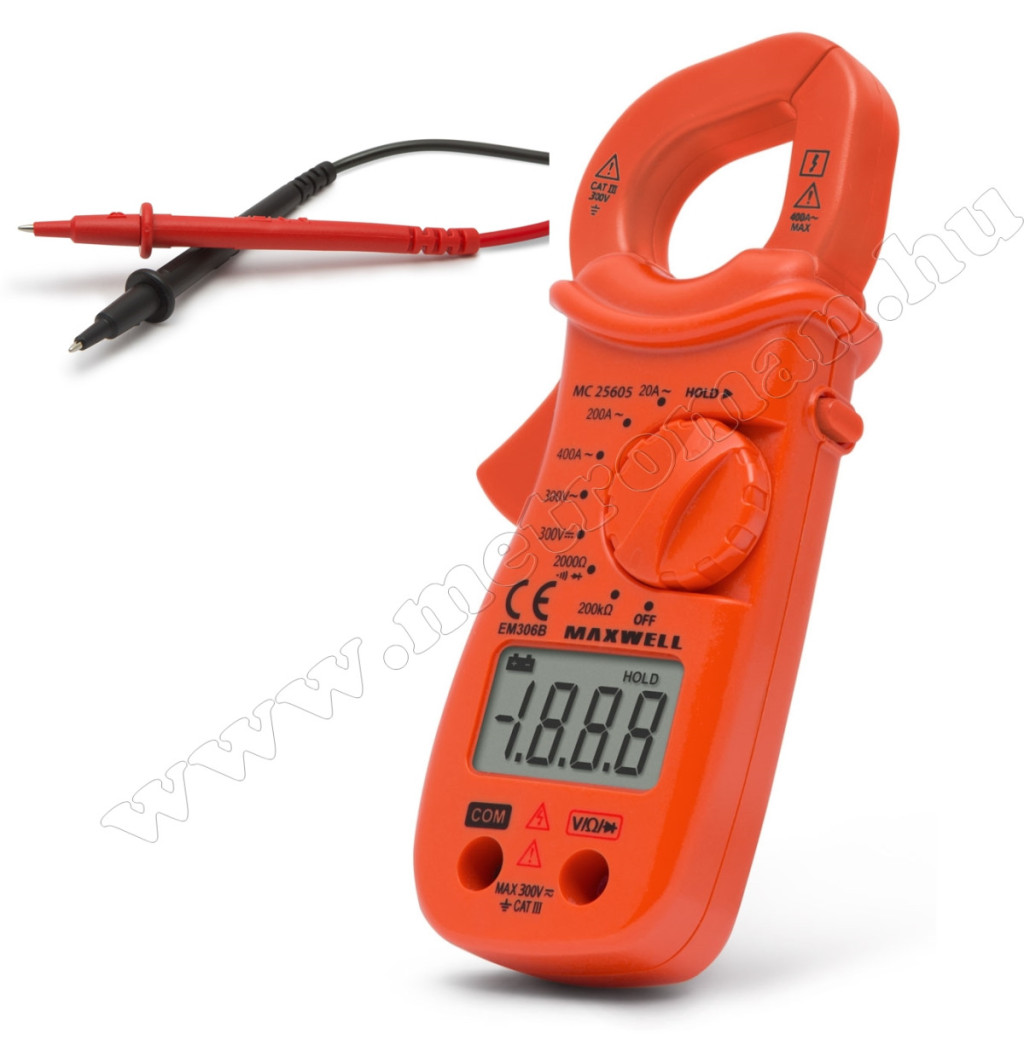

Tartozék: Műszerzsinór, elem (3 x 3V, CR2032)

Használati útmutató

Digitális lakatfogó multiméter Maxwell 25605 – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Digitális lakatfogó multiméter Maxwell 25605

A Maxwell 25605 digitális lakatfogó váltóáram, AC/DC feszültség, ellenállás és folytonosság vizsgálatára használható. A készülék CAT II 600 V kategóriájú; CAT III vagy CAT IV mérési helyen ne használd.

Indítás és biztonságos előkészítés

Ellenőrizd a burkolatot, a vezetékeket és az elemek állapotát. A műszer 3 darab CR2032 gombelemmel működik. Csak ép készülékkel, megfelelően rögzített elemtartóval mérj. A funkcióváltás előtt válaszd le a mérővezetékeket a vizsgált áramkörről. Ismeretlen értéknél kezdd a legnagyobb megfelelő tartománnyal.

Váltóáram mérése a lakatfogóval

Távolítsd el a mérővezetékeket a műszerből. Válassz a 2, 20, 200 vagy 400 A-es AC tartományok közül. Fogj közre egyetlen vezetőt, és teljesen zárd össze a pofákat. A készülék ezen a módon 50–60 Hz-es váltóáramot mér; egyenáram mérésére a lakatfogó nem alkalmas. A fázis és a nullavezető együttes körülfogása hibás, egymást kioltó eredményt adhat.

Feszültség és ellenállás mérése

Dugd a fekete vezetéket a COM, a pirosat a VΩ aljzatba. Feszültséghez válaszd a megfelelő AC vagy DC állást; ne lépd túl a 600 V-ot és a mérési kategória korlátait. Ellenállást a 2000 Ω vagy 200 kΩ állásban vizsgálhatsz. Előtte feszültségmentesítsd az áramkört és süsd ki a kondenzátorokat.

Folytonosság és értékrögzítés

Folytonosságvizsgálatkor legfeljebb körülbelül 30 Ω ellenállásnál szólal meg a hangjelzés. A HOLD gomb rögzíti a kijelzett értéket; újabb megnyomása feloldja. Használat után a kapcsoló kerüljön OFF állásba.

Gyakori kérdések

Mérhető egyenáram a lakatfogóval?
Nem, a lakatfogó váltóárammérésre készült.

Mennyi a legnagyobb lakatfogós tartomány?
400 A AC, a kézikönyv szerinti feltételek mellett.

Használható elosztótáblában CAT III méréshez?
Nem: a leírás CAT II 600 V kategóriát ad meg.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
