Digitális multiméter Érintés nélküli feszültségdetektor M5221

Raktáron

5 890 Ft

A vásárlás után járó pontok: 177 Ft

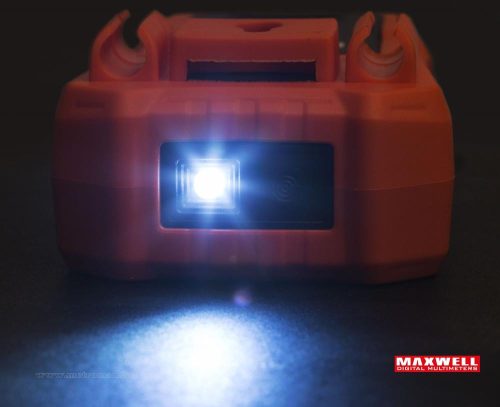

A Maxwell kompakt méretű digitális multimétere munkalámpa és érintés nélküli feszültség keresés funkcióval is rendelkezik. A készülék tetején található szenzor segítségével detektálhat feszültséget, anélkül, hogy a megbontaná a kábelezést. A mérőműszer nagyméretű kijelezőjén háttérvilágítás könnyíti meg az adatok leolvasását.
- Dióda, tranzisztor, folytonosság és elemteszt
- Fáziskeresés fény- és hangjelzéssel
- Szakadás vizsgálat
- Négyszögjel kimenet
- Adattartás
- Automatikus kikapcsolás (15 perc)

Részletek

M5221 Digitális multiméter Érintés nélküli feszültségdetektor

Kijelző:	4 digit / 31,5 mm karaktermagasság
DC V:	0,1 mV - 600 V
AC V:	0,1 mV - 600 V
DC A:	1 uA - 10 A
Ellenállás:	0,1 Ω - 200 MΩ
Biztosíték:	F200 mA/250V, F10A/250V
Pontosság:	+-0,5 +-3%+-5 (lásd használati útmutató)
Energiaforrás:	2 x AAA 1,5V elem (tartozék)
Működési hőmérséklet:	0 - (+40)°C
Tárolási hőmérséklet:	-10 - (+50)°C
Méret:	150 x 75 x 47 mm
Súly:	~300 g

Használati útmutató

Digitális multiméter Érintés nélküli feszültségdetektor M5221 – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Digitális multiméter Érintés nélküli feszültségdetektor M5221

Az M5221 digitális multiméter feszültség- és árammérésre, ellenállás-, dióda- és folytonosságvizsgálatra, valamint NCV feszültségkeresésre használható. A SEL gombbal az adott forgókapcsoló-állás további funkcióit választhatod ki.

Mérővezetékek és feszültségmérés

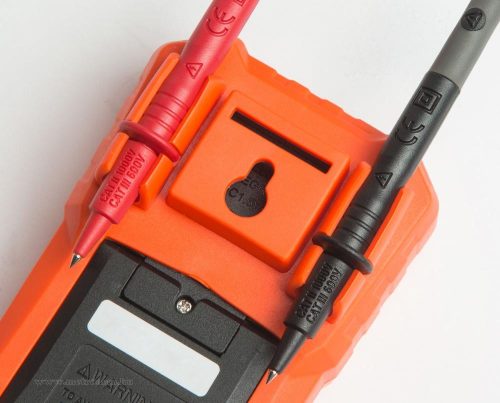

A fekete vezetéket a COM, a pirosat a VΩmA aljzatba helyezd. A forgókapcsolót állítsd feszültségmérésre, majd a SEL gombbal válassz DC vagy AC módot. A kijelzőn ellenőrizd a megfelelő jelölést, ezután érintsd a csúcsokat a mérési pontokhoz. A megengedett feszültség legfeljebb 600 V AC/DC; a készülék mérési kategóriáját és a vezetékek korlátait is tartsd be.

Árammérés helyes bekötéssel

Legfeljebb 200 mA méréséhez a VΩmA, nagyobb, legfeljebb 10 A áramhoz a 10AMAX bemenetet használd. A fekete vezeték a COM aljzatban marad. Válaszd ki a megfelelő áramtartományt, és a SEL gombbal az AC/DC módot. A műszert kikapcsolt áramkörben sorosan iktasd be; csak ezután kapcsold vissza a tápellátást. Árammérő bemenettel ne mérj feszültségforrás két pólusa között.

Ellenállás, dióda és folytonosság

Válaszd le az áramkört minden tápforrásról, és süsd ki a kondenzátorokat. A piros vezeték legyen ismét a VΩmA aljzatban. Válaszd a kívánt állást, szükség szerint a SEL gombbal léptetve; a kijelző szimbólumát is ellenőrizd.

NCV keresés és HOLD

Az NCV/LIVE kapcsolóállásban a SEL gombbal válaszd az NCV funkciót. A kijelző fölötti érzékelőt közelítsd a vizsgált vezetékhez. A jelzés hiánya nem igazolja a feszültségmentességet. A HOLD rövid megnyomásával rögzítheted vagy feloldhatod a kijelzést.

Gyakori kérdések

Melyik aljzat kell feszültségméréshez?
A COM és a VΩmA; a 10AMAX bemenet nem használható erre.

Hogyan váltok AC és DC között?
A megfelelő mérési állásban nyomd meg a SEL gombot.

Mikor mérhetek ellenállást?
Csak feszültségmentes áramkörön, kisütött kondenzátorok mellett.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
