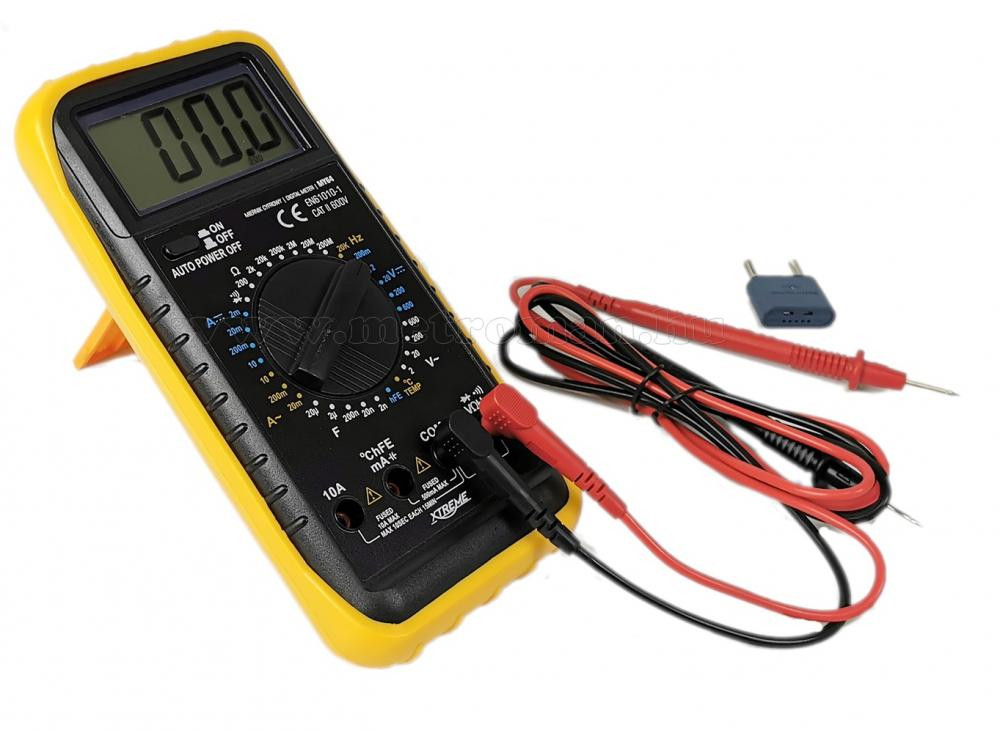

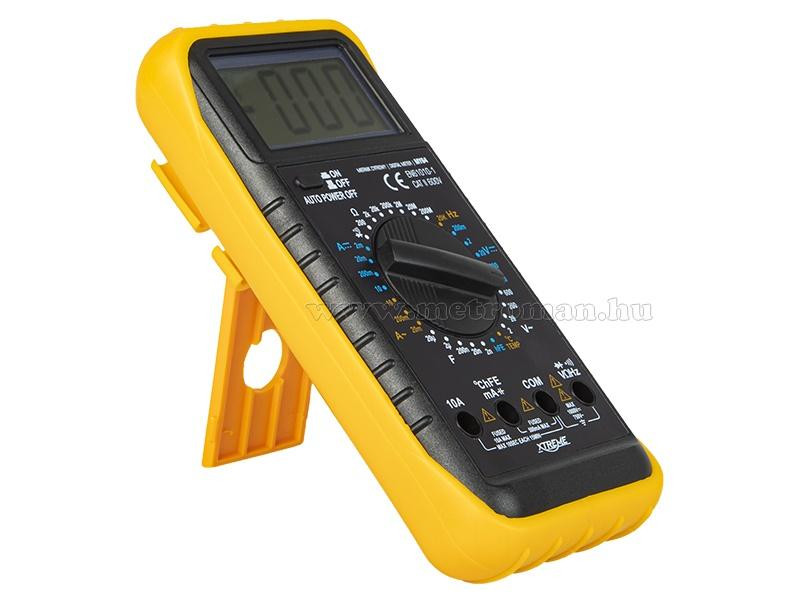

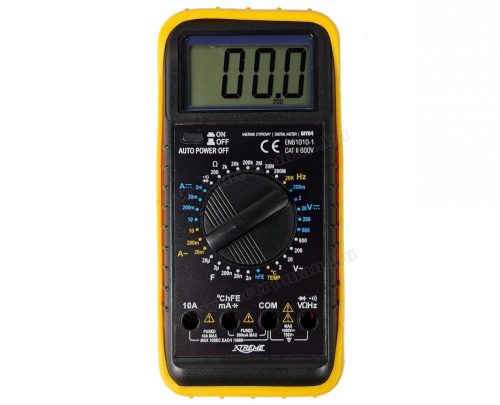

Digitális multiméter Xtreme-MY64

Raktáron

4 990 Ft

A vásárlás után járó pontok: 150 Ft

Nagy tudású digitális multiméter, mely megbízhatóan használható a legtöbb mérési feladatra.
- Feszültség, Áram, Kapacitás, Ellenállás, Frekvencia, Hőmérséklet, tranzisztor, dióda mérésére.

Részletek

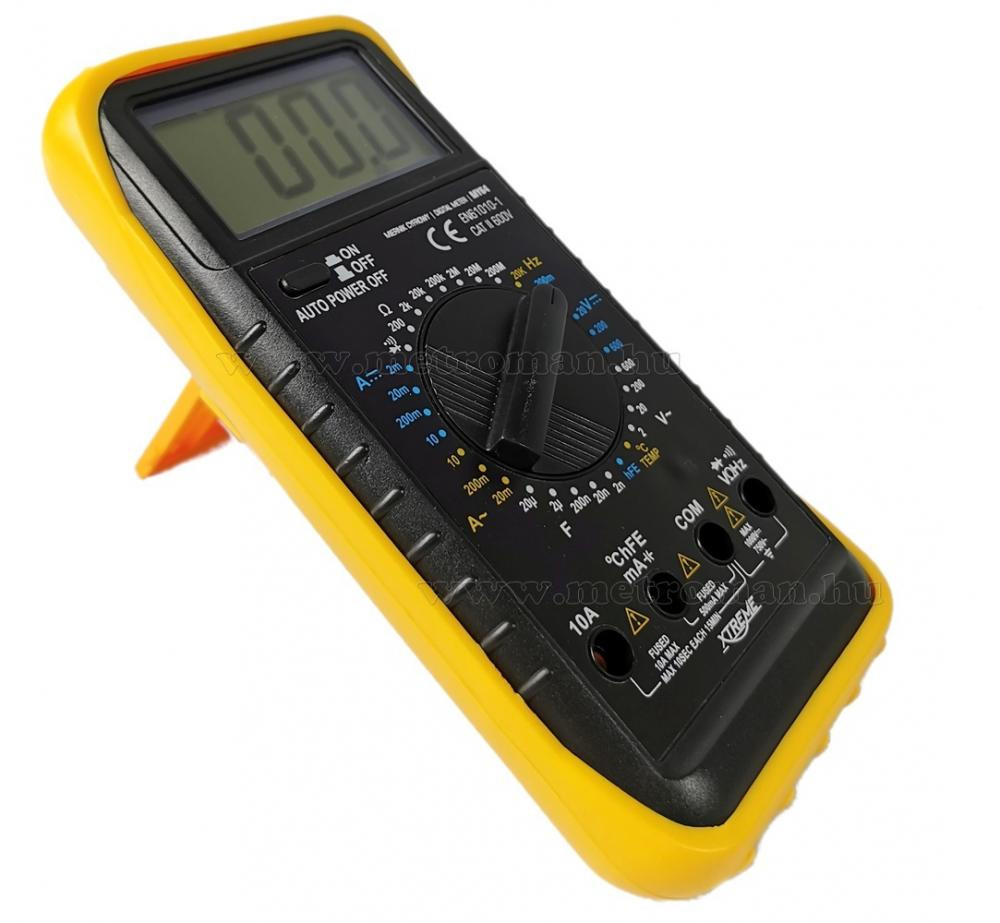

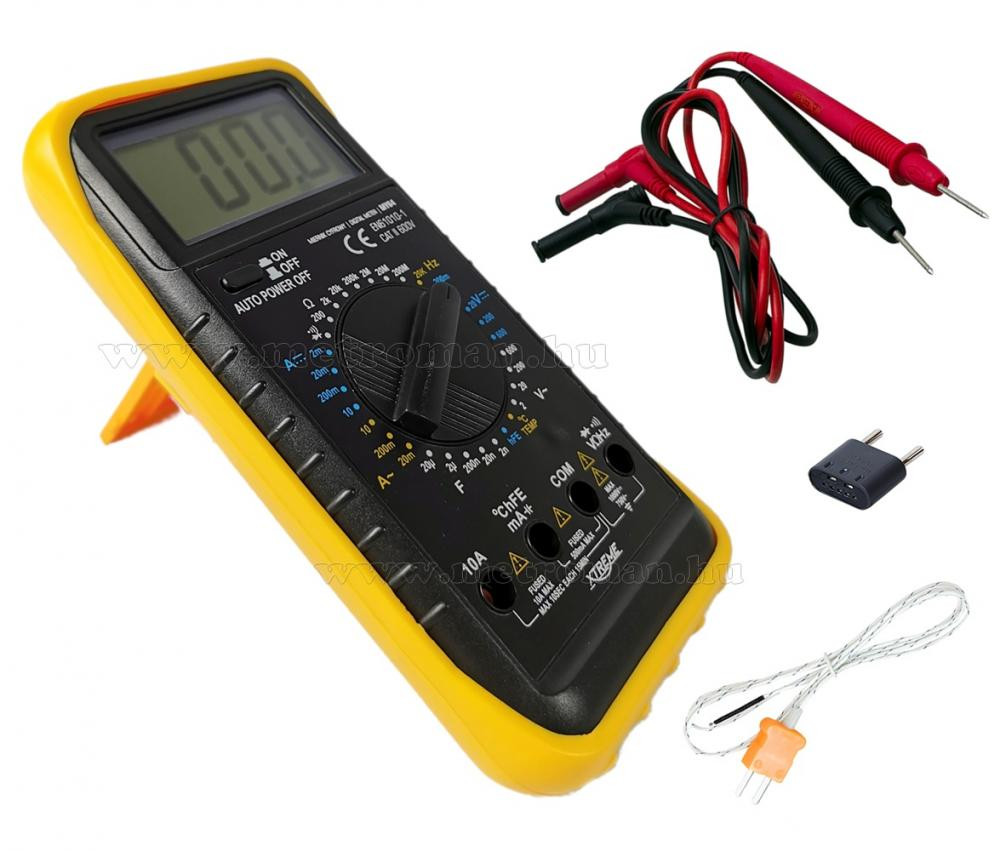

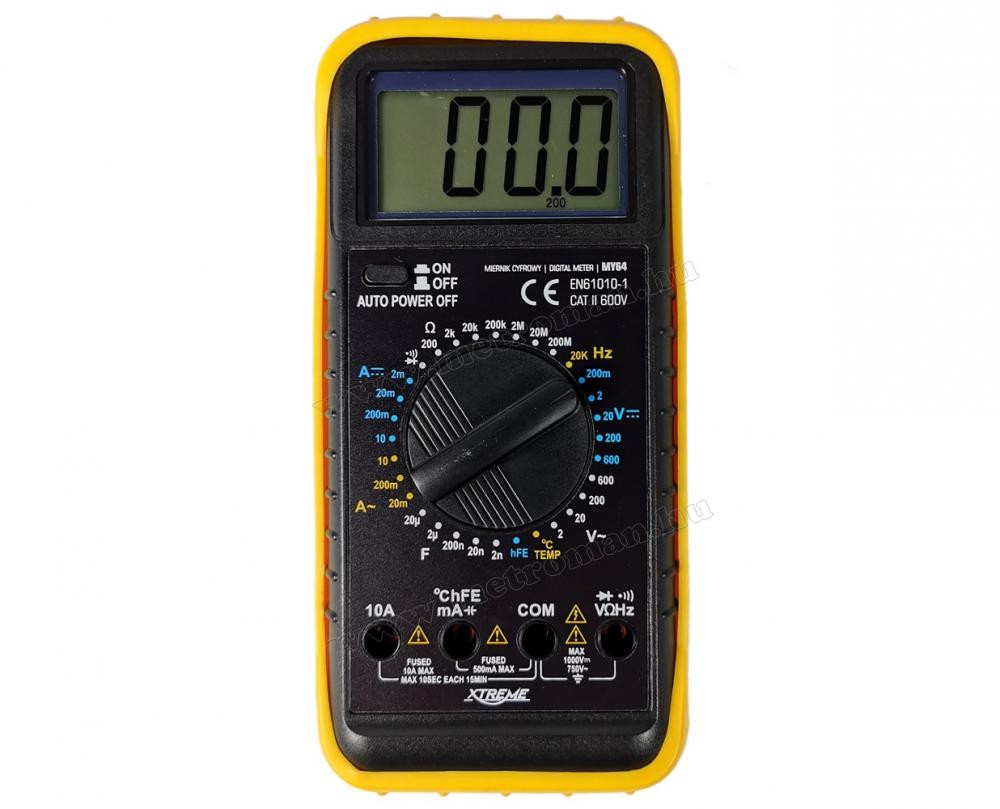

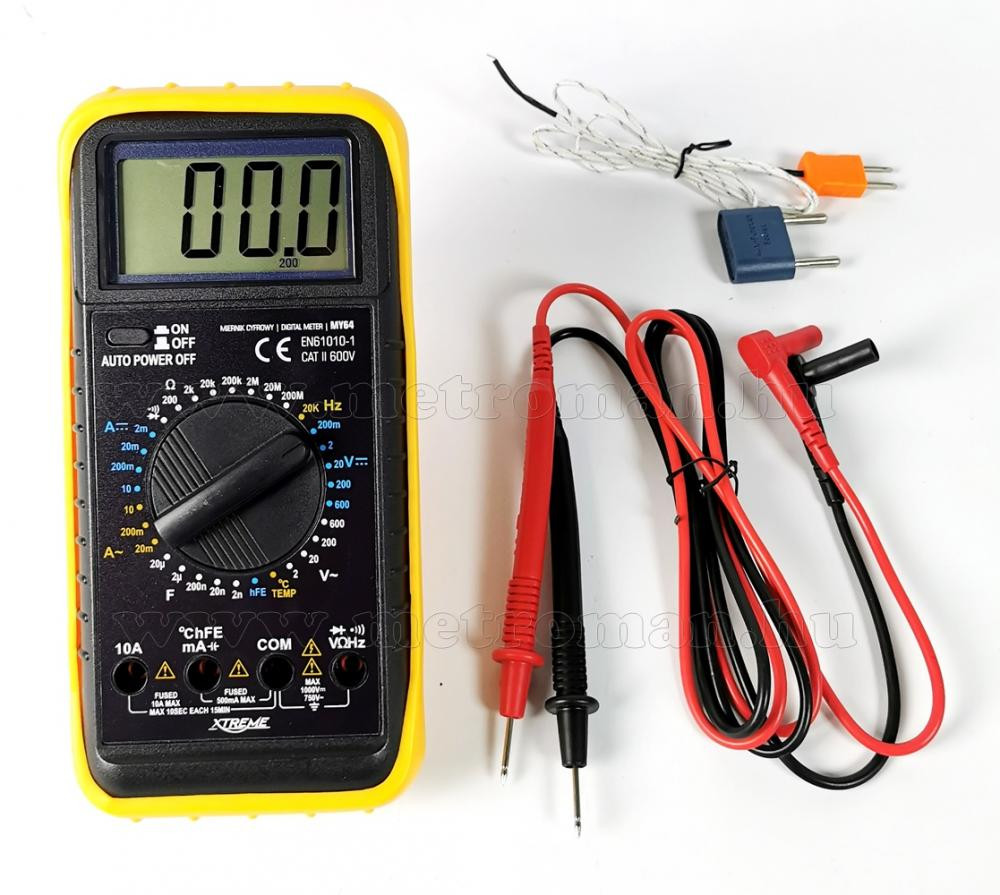

Xtreme-MY64 Digitális multiméter

Tápellátás: 9V elem (tartozék)
Képernyő: nagyméretű LCD, 1999 tartomány
Mintavételi arány: másodpercenként 2-szer
Polaritás jelzése: igen
Működési hőmérséklet: 0 ° C ~ 40 ° C
Tárolási hőmérséklet : -10 ° C ~ 50 ° C
Alacsony elem jelzés: van, akkumulátor ikon a képernyőn
Méretek: 190x87x35mm
Súly akkumulátorral: 223g akkumulátorral
DC feszültség mérése: 0 V - 600 V, 5 méréshatár tartományban
AC feszültség mérése: 0 V - 600 V, 4 méréshatár tartományban
DC áram mérése: 2mA - 10A 4 méréshatár tartományban
AC áram mérése: 20mA - 10A 3 méréshatár tartományban
Ellenállásmérés: 200 - 200MΩ 7 méréshatár tartományban
Kapacitásmérés: IGEN
Frekvencia mérés: IGEN
Hőmérsékletmérés : IGEN
Tranzisztor hFE mérése + dióda teszt: IGEN
Akusztikus szakadásvizsgáló teszt : IGEN
Alappontosság : +/- (0,5% + 2 számjegy)

Használati útmutató

Digitális multiméter Xtreme-MY64 – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Digitális multiméter Xtreme-MY64

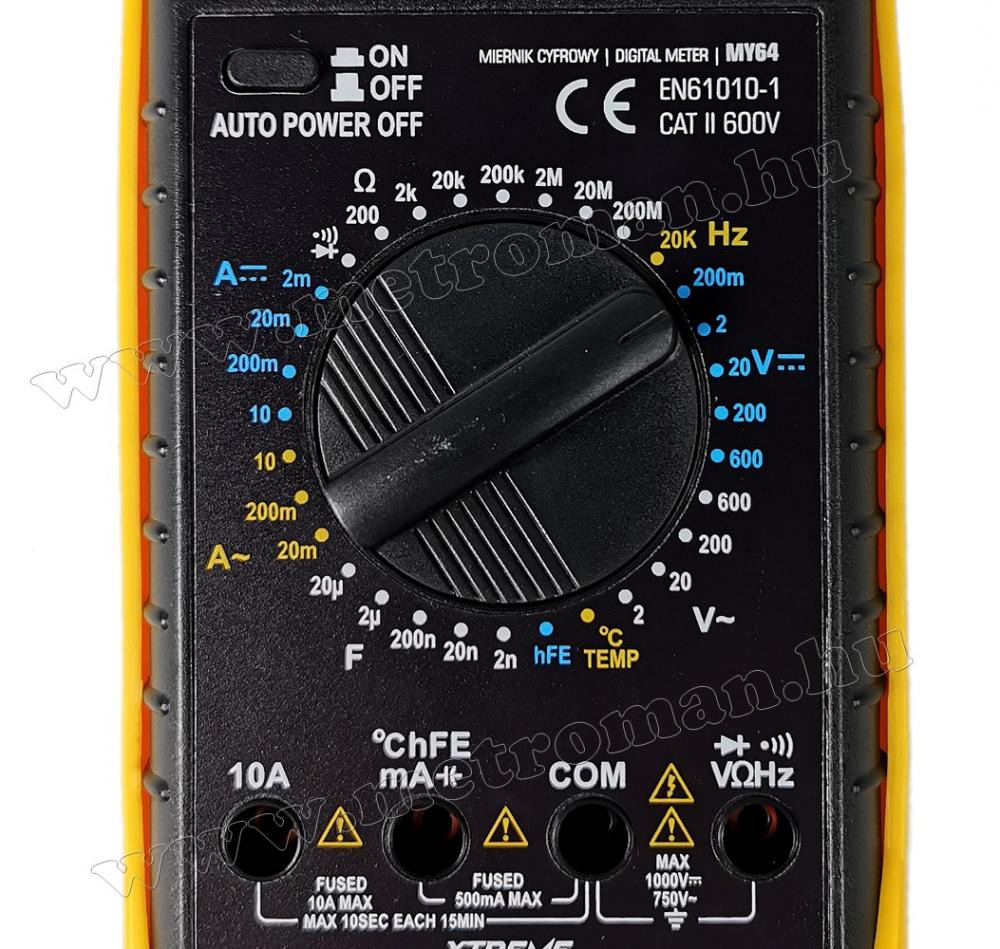

Az Xtreme-MY64 digitális multiméter kézi tartományválasztással mér feszültséget, áramot, ellenállást, frekvenciát és kapacitást. A helyes aljzat és kapcsolóállás kiválasztása minden mérés előtt szükséges.

Feszültségmérés

A fekete vezetéket a COM, a pirosat a VΩHz bemenetbe csatlakoztasd. Válaszd a DC V vagy AC V megfelelő tartományát. Ismeretlen feszültségnél kezdd a legnagyobb megfelelő méréshatárral. A csúcsok leválasztása után csökkenthetsz a tartományon. Ne lépd túl az 1000 V DC vagy 700 V AC korlátot, és vedd figyelembe a mérési környezetre, illetve a vezetékekre vonatkozó korlátozásokat is.

Árammérés

200 mA alatti áramhoz a piros vezetéket az mA, nagyobb vagy ismeretlen áramnál az A bemenetbe helyezd; a fekete maradjon COM-ban. Válaszd a megfelelő DC A vagy AC A tartományt. Kikapcsolt áramkörbe, sorosan iktasd be a műszert. A nagyáramú bemenet biztosítékkal nem védett; a kézikönyv 10 A folyamatos, illetve legfeljebb 20 A, maximum 15 másodperces mérést enged. Soha ne kösd az árammérő bemenetet közvetlenül egy feszültségforrás két pólusára.

Ellenállás, dióda és folytonosság

A COM és VΩHz aljzatokat használd. Előbb válaszd le a tápellátást, és süsd ki a kondenzátorokat. Diódatesztnél a piros csúcs az anódra, a fekete a katódra kerüljön. Folytonossági állásban körülbelül 50 Ω alatt hangjelzés hallható.

Frekvencia és kapacitás

Frekvenciához válaszd a 20 kHz állást; a leírás szerinti jelbemenet 200 mV–10 V RMS. Kapacitáshoz válassz F tartományt, teljesen süsd ki a kondenzátort, majd használd a kapacitásmérő aljzatot vagy adaptert. A vizsgálat végén távolítsd el az adaptert.

Gyakori kérdések

Mit jelent az önálló „1” kijelzés?
Tartománytúllépést vagy az adott vizsgálatban nyitott áramkört jelezhet.

Miért lassú a nagy ellenállás mérése?
1 MΩ körül és fölötte néhány másodperc kellhet a stabil eredményhez.

Milyen elem szükséges?
9 V-os, 6F22 elem; cseréje előtt kapcsold ki és teljesen válaszd le a műszert.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
