Rövidített gyors használati útmutató – Digitális multiméter érintés nélküli feszültségvizsgáló SMASMART2

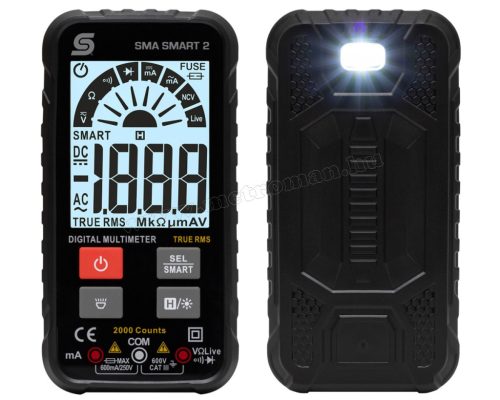

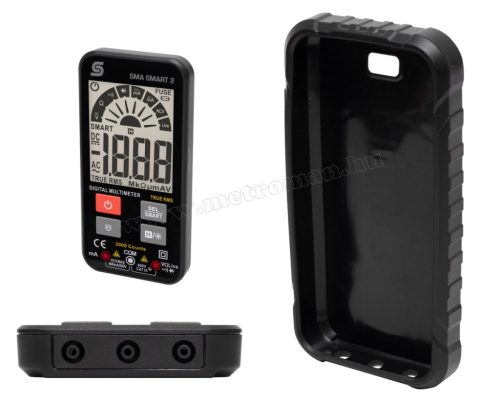

A SMASMART2 multiméter SMART üzemmódban automatikusan felismeri a feszültség-, ellenállás- és folytonosságmérést. Kézi mód és érintésmentes NCV keresés is választható; a mérővezetékeket mindig a feladathoz megfelelő aljzatba csatlakoztasd.

Bekapcsolás és SMART mód

Tartsd nyomva a bekapcsológombot körülbelül 2 másodpercig. A fekete mérővezeték a COM, a piros a VΩLive bemenetbe kerüljön. A bekapcsolás utáni SMART módban érintsd a csúcsokat a mérési pontokhoz, majd ellenőrizd a kijelzett funkciót és mértékegységet. Feszültségméréskor ne lépd túl a 600 V-ot.

Kézi funkcióválasztás

A SEL/SMART gomb rövid megnyomásaival válassz mérési funkciót. Körülbelül 2 másodperces nyomva tartásával visszatérhetsz SMART módba. Ellenállás és folytonosság vizsgálata előtt feszültségmentesítsd az áramkört, és süsd ki a kondenzátorokat. A folytonossági hangjelzés körülbelül 50 Ω alatti ellenállásnál működik.

Árammérés mA bemenettel

A piros vezetéket helyezd át az mA bemenetbe, és válaszd ki a kívánt DC mA vagy AC mA módot. Az árammérési határ 600 mA. A műszert kikapcsolt áramkörbe sorosan iktasd be, majd ezután kapcsold vissza a tápellátást. A mA bemenetet soha ne csatlakoztasd közvetlenül egy feszültségforrás két pólusához.

NCV és kijelzőkezelés

NCV kereséshez távolítsd el a mérővezetékeket, válaszd az NCV módot, és a felső érzékelőt közelítsd a vezetékhez. A jelzés nem helyettesíti a feszültségmentesség ellenőrzését. A HOLD rövid nyomása értékrögzítésre, hosszú nyomása háttérvilágításra szolgál.

Gyakori kérdések

Hogyan állítom vissza az automatikus felismerést?
Tartsd nyomva a SEL/SMART gombot körülbelül 2 másodpercig.

Mit ellenőrizzek a „---” kijelzésnél?
Árammérési módban ellenőrizd, hogy a piros vezeték az mA aljzatban van-e.

Milyen elemmel működik?
Két CR2032 gombelemmel; cseréjük előtt kapcsold ki és válaszd le a műszert.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
