Digitális multiméter és automata kábelteszter Maxwell 25334

Rendelhető

11 450 Ft

A vásárlás után járó pontok: 344 Ft

2 az 1-ben műszer, általános multiméter funkciókkal, kábeltesztelő egységgel kiegészítve . A kontroll egység levehető és szabadon hordozható. RJ11, RJ12, RJ45 és USB vezetékek teszteléséhez alkalmazható. Automata méréshatár váltás a még kényelmesebb használatért

Részletek

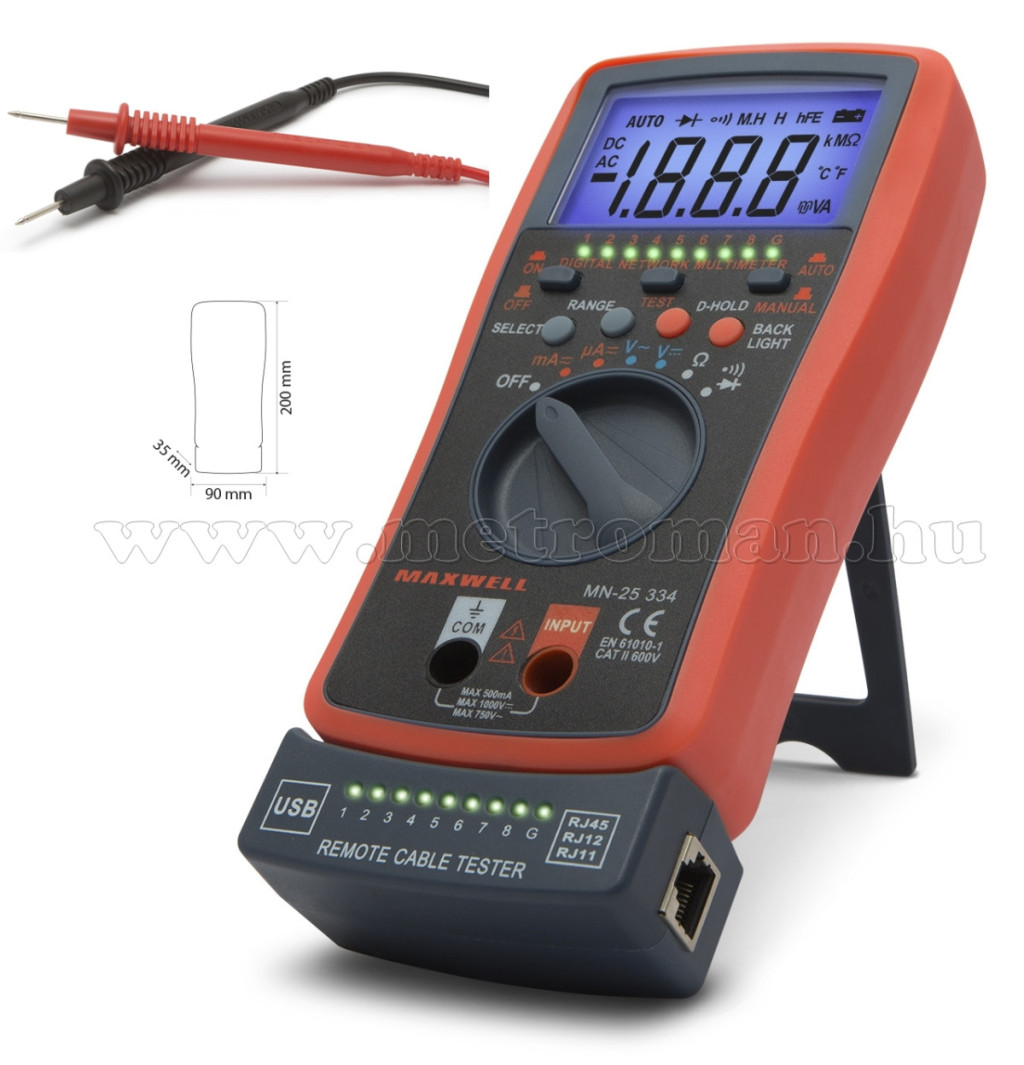

Maxwell 25334 Digitális multiméter és automata kábelteszter

Kijelző: 3 ½ digites
DC V: 0,1 mV - 600V
AC V: 1 mV - 600V
DC A: 0,1 μA - 200 mA
AC A: 0,1 μA - 200 mA
Ellenállás: 0.1 Ω - 20 MΩ
Méret: 200 x 90 x 35 mm
Dióda teszt
Folytonossági teszt
Adattartás
Automata méréshatár váltás
Háttérvilágítás

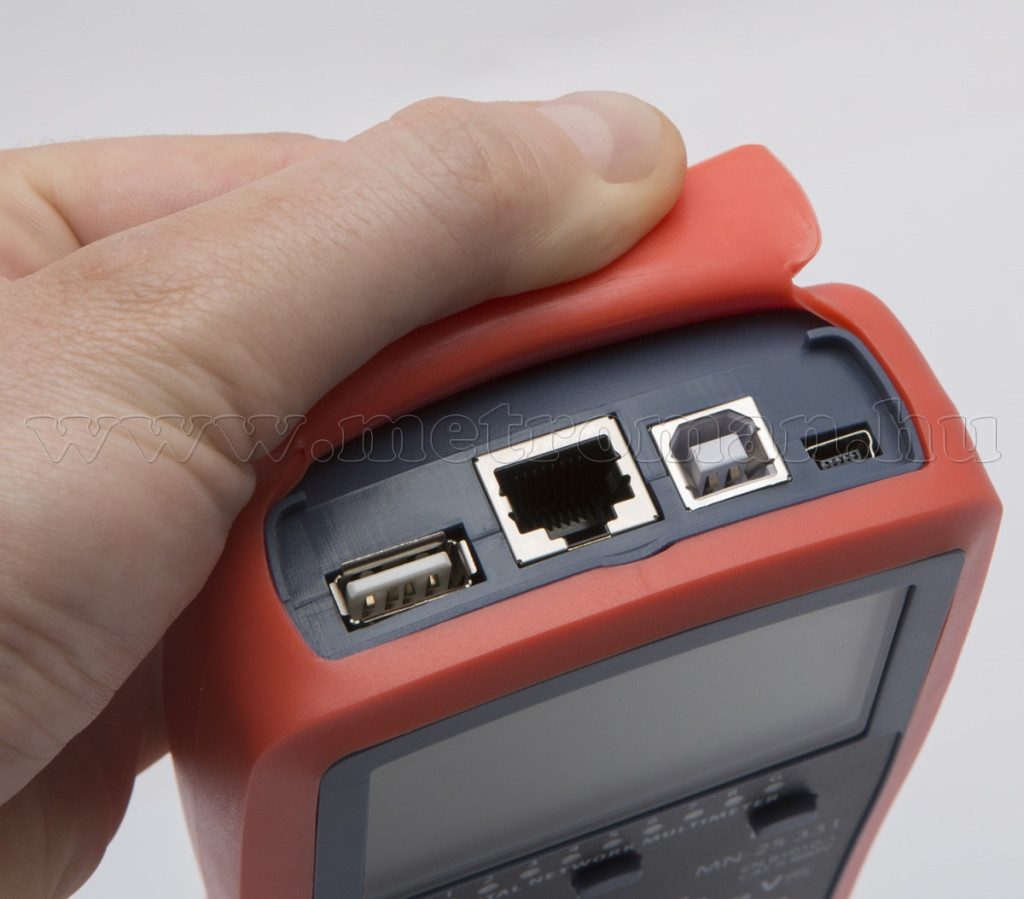

Kábelteszt funkció (USB, RJ11, RJ12, RJ45)
Tartozék: műszerzsinór, elem (1 x 9V 6F22)

Használati útmutató

Digitális multiméter és automata kábelteszter Maxwell 25334 – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Digitális multiméter és automata kábelteszter Maxwell 25334

A Maxwell 25334 digitális multiméter és automata kábelteszter elektromos alapmérésekre, valamint RJ45, RJ11, RJ12 és USB kábelek folytonosságának ellenőrzésére használható. A kábeltesztet mindig leválasztott, feszültségmentes vezetéken végezd.

Multiméter előkészítése

A fekete mérővezeték a COM, a piros a + jelű, V/Ω/mA/µA funkciókra szolgáló bemenetbe kerüljön. A forgókapcsolóval válaszd ki a mérendő mennyiséget. Feszültségmérésnél ellenőrizd az AC/DC módot, és ne lépd túl a 600 V-ot. A funkcióváltást leválasztott mérőcsúcsokkal végezd.

Kis áramok és alkatrészek mérése

Az árammérési tartományokat a µA vagy mA állásban választhatod ki, az AC/DC módot a módválasztó gombbal állíthatod. A legnagyobb felsorolt mérési tartomány 200 mA; ne kezeld a biztosíték névleges áramát mérési tartományként. A műszert kikapcsolt áramkörbe sorosan iktasd be. Ellenállás, dióda és folytonosság vizsgálata előtt válaszd le a tápellátást és süsd ki a kondenzátorokat.

Kábelteszt lépésről lépésre

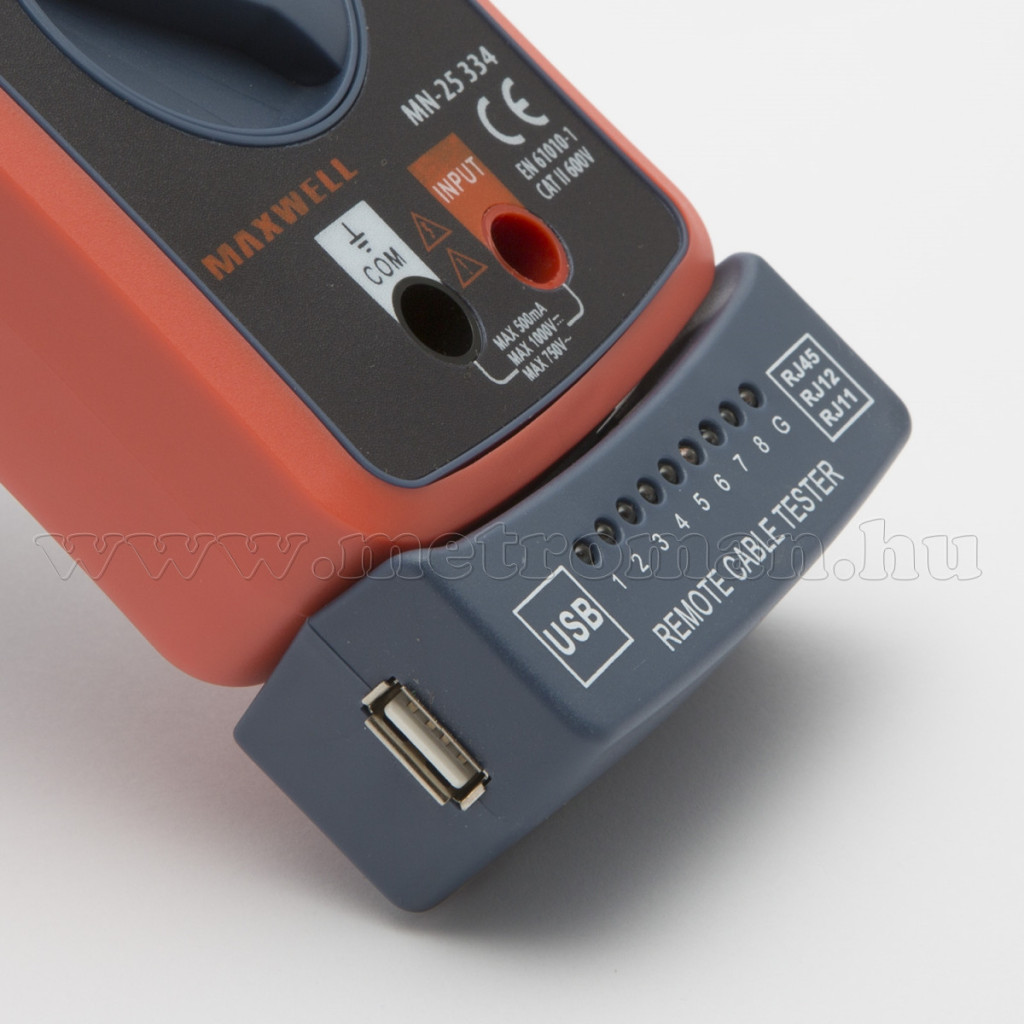

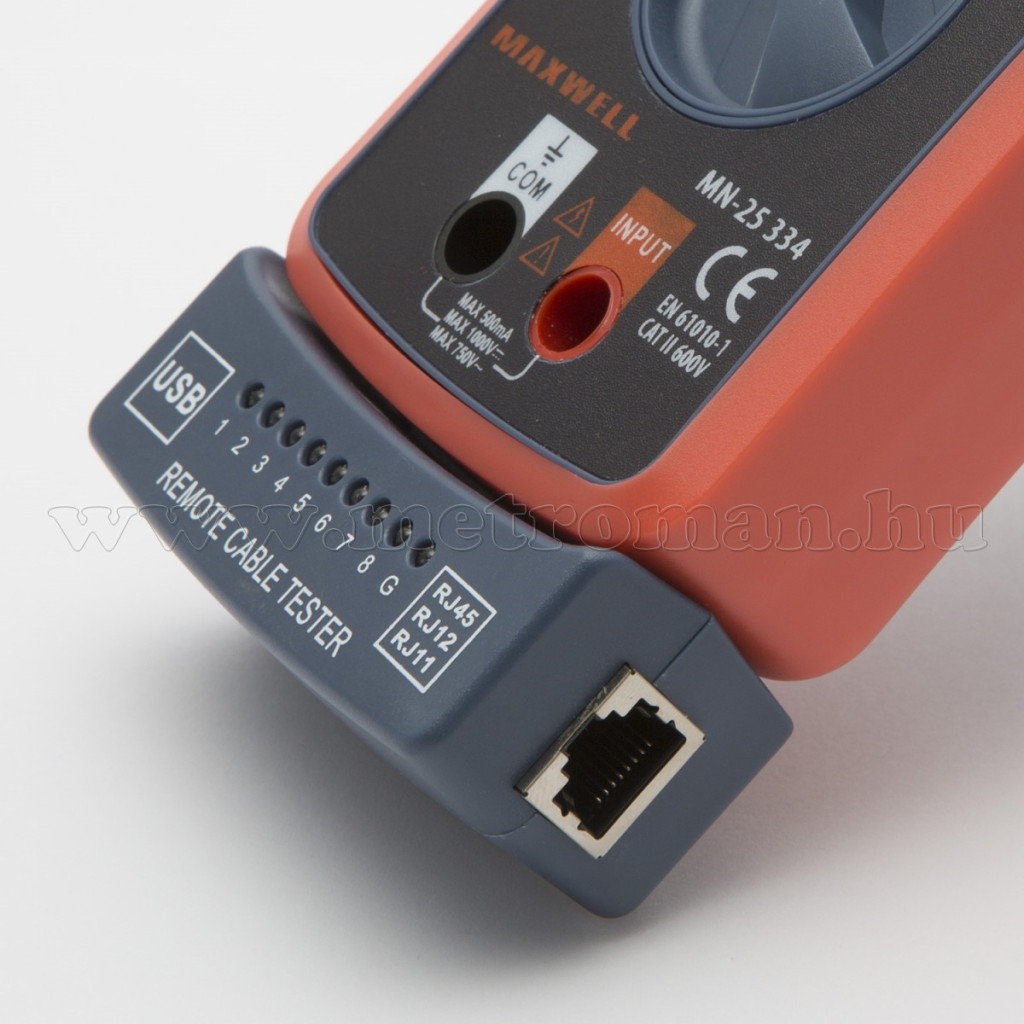

A vizsgált kábel mindkét végét válaszd le minden aktív eszközről és tápegységről. Az egyik végét csatlakoztasd a főegység megfelelő tesztaljzatába, a másikat a levehető ellenőrzőegység azonos csatlakozótípusú aljzatába. Kapcsold be a kábelteszt funkciót, majd válassz kézi vagy automatikus vizsgálatot. Kézi módban a TEST gombbal léptetheted az ellenőrzött ereket.

LED-ek és kijelző

Figyeld mindkét egység LED-sorát: az azonos számozású jelzéseknek összeillően kell működniük. Hiányzó jelzés szakadásra, több LED egyidejű világítása rövidzárra utalhat. A D-HOLD a multiméter kijelzését rögzíti; a BACKLIGHT gombbal a háttérvilágítást kezelheted.

Gyakori kérdések

Tesztelhető csatlakoztatott hálózati kábel?
Nem. Előbb válaszd le a kábelt minden aktív készülékről, a PoE-táplálásról is.

Milyen csatlakozókat vizsgálhatok?
A kézikönyv RJ45, RJ11, RJ12 és USB kábeleket sorol fel.

Mit jelent a hiányzó LED-jelzés?
Szakadásra vagy hibás csatlakozásra utalhat; ellenőrizd a dugók rögzülését is.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
