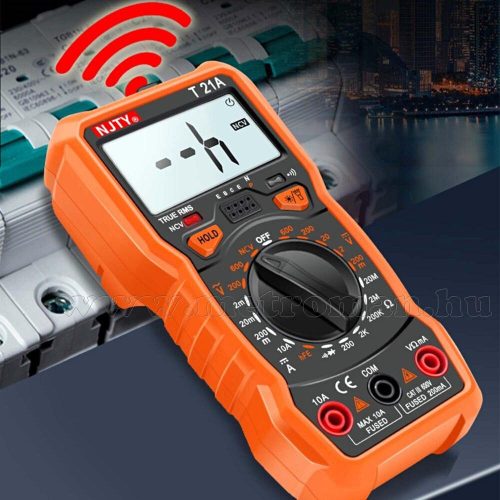

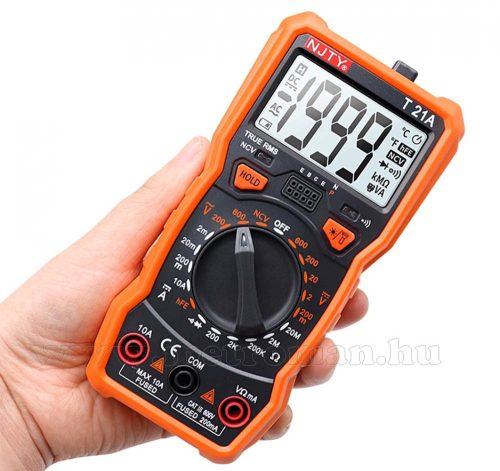

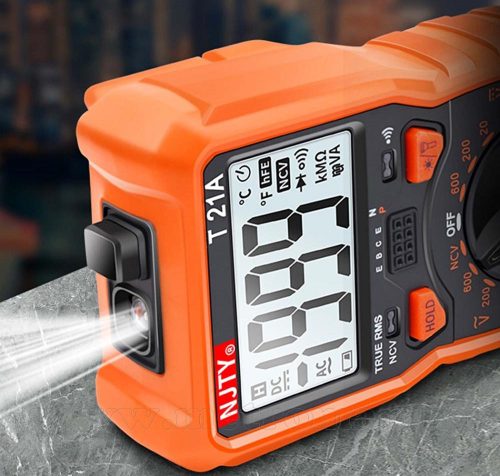

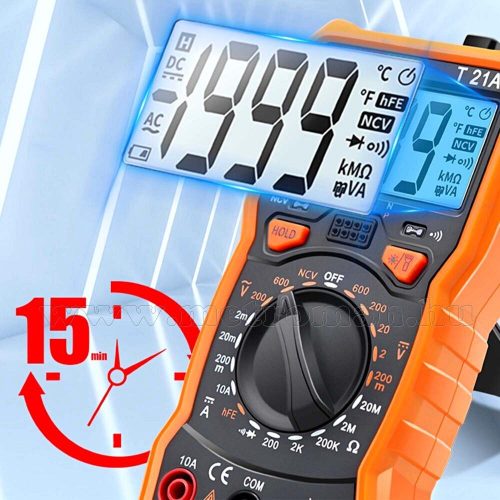

Digitális multiméter és érintés nélküli feszültség detektor MT21A-NCV

Digitális multiméter és érintés nélküli feszültség detektor MT21A-NCV – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Digitális multiméter és érintés nélküli feszültség detektor MT21A-NCV

Az MT21A-NCV digitális multiméter kézi tartományválasztással végez feszültség- és ellenállásmérést, továbbá érintésmentes feszültségkeresést kínál. Az alábbi gyors útmutató ezeknek a funkcióknak a beállítását mutatja be.

Előkészítés és vezetékek

Ellenőrizd a burkolatot és a mérőzsinórokat. A fekete mérővezetéket a COM, a pirosat a VΩmA aljzatba dugd. A kapcsolót mindig a mérés előtt állítsd be. Méréshatár- vagy funkcióváltás előtt távolítsd el a mérőcsúcsokat az áramkörből. Ismeretlen értéknél a legnagyobb megfelelő tartományból indulj.

Egyen- és váltófeszültség mérése

Egyenfeszültséghez a DC V tartományok közül válassz: 200 mV, 2 V, 20 V, 200 V vagy 600 V. Váltófeszültséghez az AC V 200 V vagy 600 V állása használható. Érintsd a csúcsokat a mérési pontokhoz, majd olvasd le az értéket és a mértékegységet. A 600 V-os korlátot ne lépd túl. A DC kijelzés negatív előjele fordított mérőcsúcs-polaritást jelezhet.

Ellenállás és folytonosság

Kapcsold le a vizsgált áramkör tápellátását, és süsd ki a kondenzátorokat. Ellenálláshoz válaszd az Ω tartományt; ismeretlen ellenállásnál a legnagyobb, 2 MΩ-os állásból indulhatsz. Folytonosságvizsgálatkor a hangjelzés körülbelül 20–30 Ω alatti ellenállást jelez. Feszültség alatt ilyen vizsgálatot ne végezz.

NCV és használat utáni teendők

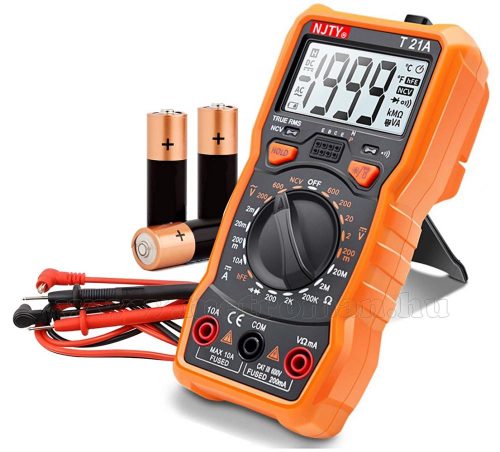

Állítsd a forgókapcsolót NCV állásba, és közelítsd az elülső érzékelőt a vezetékhez. A fény- és hangjelzés váltófeszültség jelenlétére utalhat, de a jelzés hiánya nem bizonyítja a feszültségmentességet. Használat után kapcsold ki a műszert. Elemcseréhez előbb válaszd le a vezetékeket; a készülék 3 AAA elemmel működik.

Gyakori kérdések

Melyik állás kell egyenfeszültséghez?
A DC V jelű tartomány; a várható feszültségnél nagyobb határt válassz.

Miért kell leválasztani az áramkört ellenállásméréshez?
A külső feszültség hibás eredményt és műszerkárosodást okozhat.

Bizonyítja az NCV a feszültségmentességet?
Nem; a jelzés hiányából ez nem következik.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
