Egyenáramú teljesítmény és fordulatszám szabályzó modul DC 9-28V 10A Kemo M171PWM
12 500 Ft
Egyenáramú teljesítmény és fordulatszám szabályzó modul DC 9-28V 10A Kemo M171PWM
Raktáron
12 500 Ft
A vásárlás után járó pontok:
375 Ft
- DC 9-28 V egyenáramú motor fordulatszám, teljesítmény szabályzására
- Használható impulzus PWM szabályozható motorokhoz, lámpákhoz, fűtésekhez, védőellenálásos LED-ekhez
- Terhellhetőség: 10 Amper hűtőbordával vagy 5 Amper hűtőborda nélkül.
Csomagajánlatok
M171PWM Egyenáramú teljesítmény és fordulatszám szabályzó modul DC 9-28V 10A Kemo
Műszaki adatok
- Üzemi feszültség: 9 - 28 V/DC
- Max. áramterhelhetőség: 5 A vagy 10 A (ha a modul hűtőlemezre van csavarozva)
- Szabályozási tartomány: kb. < 5% és > 95% között
- Vezérlési mód: PWM impulzusszélesség moduláció 10 kHz és 20 kHz közötti frekvenciával
- Potenciométer: 4,7 k lin (mellékelve)
- Megengedett terhelések: egyenáramú motorok, izzólámpák, fűtések, védőellenállásos LED-ek. Áramfelvétel max. 10 A minden esetben.

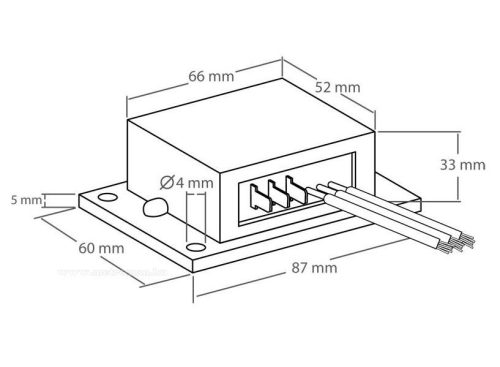

- Méretek: kb. 87 x 60 x 33 mm (szerelési aljával)
Egyenáramú teljesítmény és fordulatszám szabályzó modul DC 9-28V 10A Kemo M171PWM – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – Egyenáramú teljesítmény és fordulatszám szabályzó modul DC 9-28V 10A Kemo M171PWM
A Kemo M171PWM 9–28 V DC fogyasztók PWM-teljesítményszabályozására használható. A kézikönyv motorokat, izzókat, fűtőelemeket és előtétellenállásos LED-eket említ. A fogyasztó üzemi feszültségével megegyező tápellátást válassz.
Elhelyezés és hűtés
Száraz, jól szellőző helyre szereld a modult. Legfeljebb 5 A terhelés felett, maximum 10 A-ig, az alumínium alaplapon át megfelelő hűtést kell biztosítani. Az alaplap hőmérséklete nem haladhatja meg a 70 °C-ot. A hűtőfelület legyen sík: a rögzítés nem hajlíthatja meg a modul talpát, és a csavarfejeknek a fémfelületen kell felfeküdniük.
Vezetékezés és biztosíték

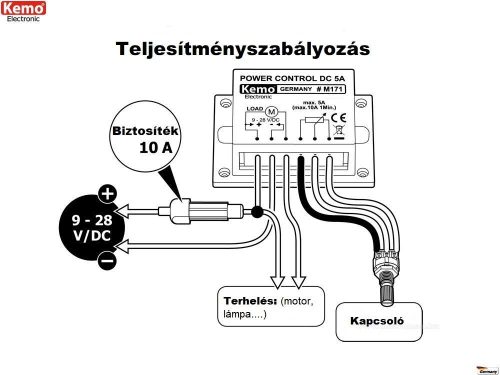

A tápforrást, fogyasztót és a mellékelt potenciométert a PDF bekötési rajza szerint, áramtalanítva csatlakoztasd. A tápfeszültség például 12 V-os motorhoz 12 V legyen. Használj rövid, megfelelő keresztmetszetű vezetékeket; a leírás 1,5–2,5 mm²-t ad meg. A kapcsolási terv szerint 10 A-es biztosíték szükséges.
Üzembe helyezés
A bekötés és a hűtés ellenőrzése után add rá a tápfeszültséget, és a potenciométerrel állítsd a kívánt teljesítményt. A szabályzási tartomány a kézikönyv szerint 5% alatti értéktől 95% feletti értékig terjed. A terhelés növelésekor ellenőrizd, hogy a tápegység és a kábelek megfelelően kiszolgálják-e a fogyasztót.
Gyakori működési hibák
Ha nem érhető el megfelelő teljesítmény, ellenőrizd a tápforrást, a kábelhosszt és a vezeték keresztmetszetét. Ha a szabályzás iránya fordított, szakember áramtalanítva felcserélheti a potenciométer két külső vezetékét; a középsőt nem szabad áthelyezni. Állandó maximális kimenet túlterhelés vagy túlmelegedés miatti hibára is utalhat; ilyenkor állítsd le a rendszert.
Gyakori kérdések
Mikor kell külön hűtőfelület?
5 A feletti terhelésnél, a legfeljebb 10 A határig.
Mennyi lehet az alaplap hőmérséklete?
Legfeljebb 70 °C.
Mi okozhat gyenge motorteljesítményt?
Elégtelen tápellátás, túl hosszú vagy túl vékony vezeték is.
Egyenáramú teljesítmény és fordulatszám szabályzó modul DC 9-28V 10A Kemo M171PWM – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
