Elektromos távirányítós kétszárnyú kapunyitó szett PNI MAB600

114 900 Ft

Elektromos távirányítós kétszárnyú kapunyitó szett PNI MAB600

Rendelhető

114 900 Ft

A vásárlás után járó pontok: 3 447 Ft

Képzeld el, hogy soha többé nem kell kiszállnod az autóból szakadó esőben, hogy kinyisd a kaput! A PNI MAB600 kétszárnyú kapunyitó szett elhozza neked a kompromisszummentes kényelmet. Ez a profi, távirányítós kapunyitó akár 2x3 méteres és összesen 600 kg-os kapuk mozgatására is képes. A beépített lökethatárolók és biztonsági fotocellák garantálják a megbízhatóságot és a hosszú élettartamot. Tedd okosabbá otthonod még ma ezzel a professzionális szettel!

Részletek

PNI MAB600 Elektromos távirányítós kétszárnyú kapunyitó szett

Hozd ki a maximumot otthonod kényelméből a PNI MAB600 automatizálási készlettel! Ha egy megbízható, tartós és hétköznapi nyelven is könnyen kezelhető megoldást keresel, ez a rendszer tökéletes választás lesz számodra. Legyen szó családi házról vagy egy forgalmasabb telephelyről, ez a motor bírni fogja a kiképzést.

Kétszárnyú kapunyitó szett: Erő és megbízhatóság

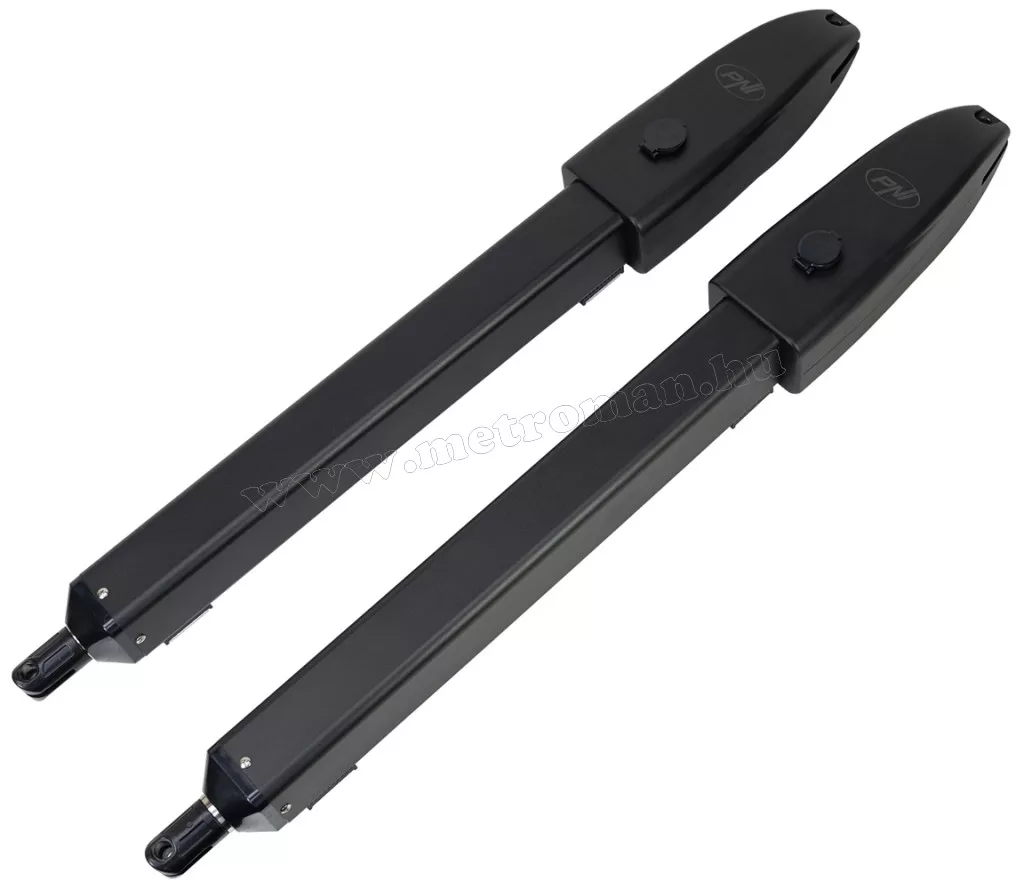

Ez a nagy teherbírású rendszer két darab, egyenként 60W-os, erős motorral rendelkezik. Kifejezetten lakossági és kereskedelmi használatra tervezték, így gond nélkül, egyenletesen mozgatja a maximum 3 méter hosszú és 300 kg súlyú kapuszárnyakat, ami összesen 600 kg teherbírást jelent. A motorok csendes, kontrollált nyitást és zárást biztosítanak, akár 110 fokos maximális nyitási szögben is. Az IP55-ös védettségi besorolás garantálja, hogy a rendszer extrém időjárási körülmények között is megállja a helyét (-26°C és +80°C között).

Kit automatizare porti batante PNI MAB600

Intelligens működés és beépített lökethatároló

A rendszer egyik legokosabb technológiai eleme a beépített lökethatároló (végálláskapcsoló) rendszer. Ez a funkció biztosítja, hogy a motorok automatikusan leálljanak, amint a kapu eléri a beállított nyitott vagy zárt pozíciót. Ezzel nemcsak a mechanikai kopást csökkentjük minimálisra, de a rendszer élettartamát is jelentősen megnöveljük. A biztonságról a csomagban található fotocellák gondoskodnak: azonnal megállítják vagy visszafordítják a kaput, ha a mozgásciklus során bármilyen akadályt – például egy autót vagy egy gyermeket – érzékelnek.

A készlet automatizálja a PNI MAB600-at

Összeszerelés és szerkezeti integráció

A PNI MAB600 telepítése magában foglalja a motorok és a meghajtómechanizmusok rögzítését a kapuoszlopokon, és a központi vezérlőpanelhez való csatlakoztatását a biztonsági szabványoknak megfelelő kábelekkel. A telepítéshez pontos méretek és rögzítési szögek szükségesek az optimális kapunyitás és a mechanikus alkatrészek könnyű működtetése érdekében. Elektromos szempontból a központi vezérlőpanelt csatlakoztatni kell a tápegységhez, és úgy kell konfigurálni, hogy megfelelően kommunikáljon az összes tartozékkal, beleértve a fotocellákat is. A megvalósításhoz és a helyszíni teszteléshez műszaki szakértelem vagy automatikus kapurendszerek szakemberének beavatkozása ajánlott.

A készlet automatizálja a PNI MAB600-at

Távirányítós kapunyitó okosotthon integráció lehetőséggel

A maximális kényelem érdekében a kapunyítást a mellékelt távirányítókkal egyszerűen vezérelheted. De ez még nem minden! Egy külön megvásárolható wifi kapunyitó modul beépítésével a rendszered könnyedén Tuya Smart kompatibilissá válik. A relé párhuzamos bekötése után a világ bármely pontjáról, az okostelefonodról is nyithatod vagy zárhatod a kaput internetkapcsolaton keresztül, fizikai távirányító nélkül. Ezzel a funkcióval a kapunyitó szett tökéletesen integrálható egy modern okosotthon rendszerbe.

A készlet automatizálja a PNI MAB600-at

Kompatibilis eszközök

A kapu távirányítóról nyitható és zárható. A a kapunyitó rendszer támogatja más beléptető eszközök, például kártyás és kódzáras beléptetők vagy GSM és Wifi kapunyitók is csatlakoztatását is. Opcionálisan a rendszer csatlakoztatható napelemes rendszerhez vagy 24 V-os tartalék akkumulátorhoz.
GSM és WIFI kapu távirányítóinkat itt találod: GSM és Wifi kapunyitó

Bővíthetőség további távirányítókkal

A kapu nyító szett igény esetén további távirányítókkal is bővíthető, így biztosan nem záródik ki egyetlen családtag sem. A kompatibilis távirányító típusa: Kapu távirányító MAB300 kapunyitóhoz MRC-AP800C

automatizare porti batante PNI MAB300LR

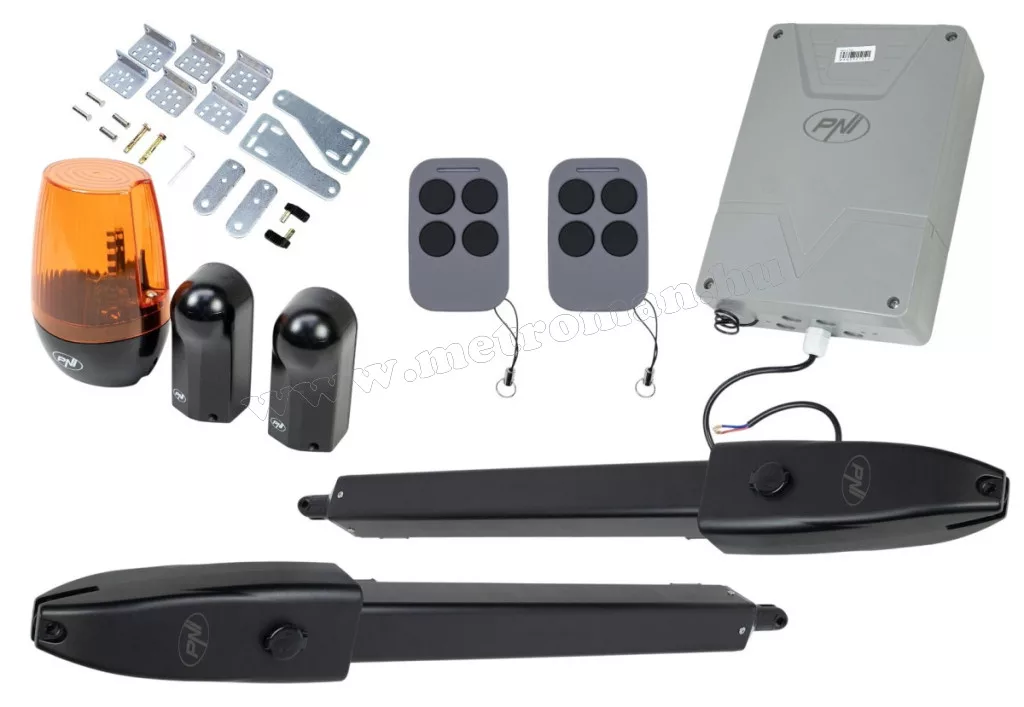

Mit tartalmaz a prémium kapunyitó szett?

Mindent megkapsz a dobozban, ami az azonnali üzembe helyezéshez és a biztonságos használathoz szükséges:

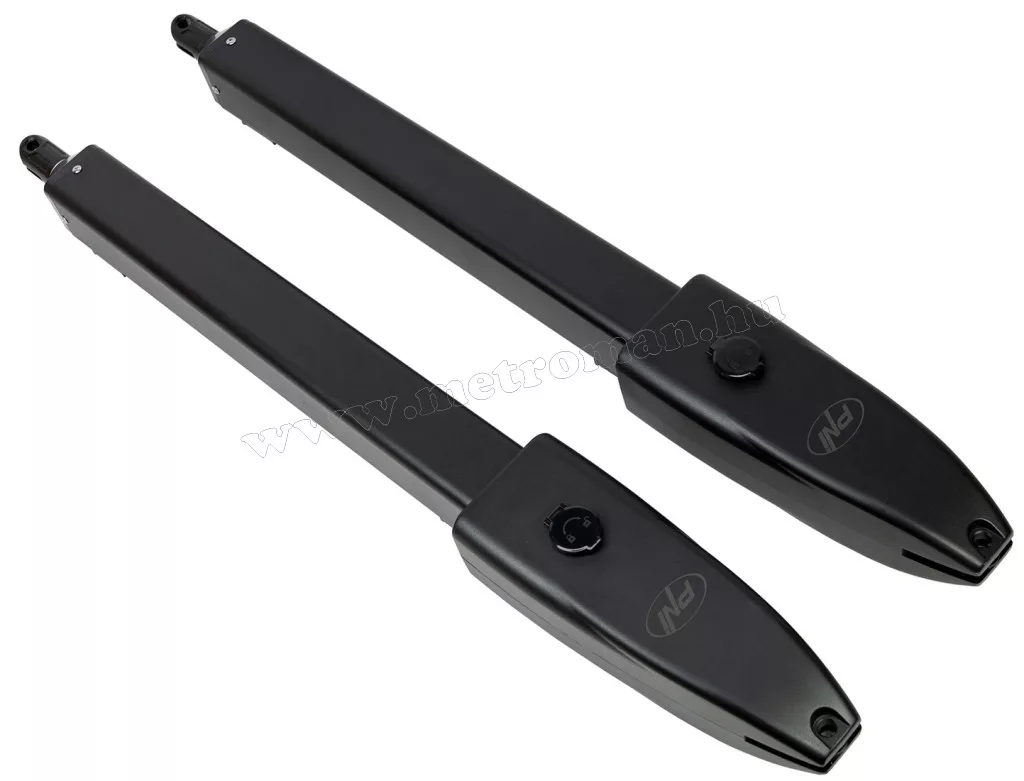

Kapunyitó motor: 2 darab

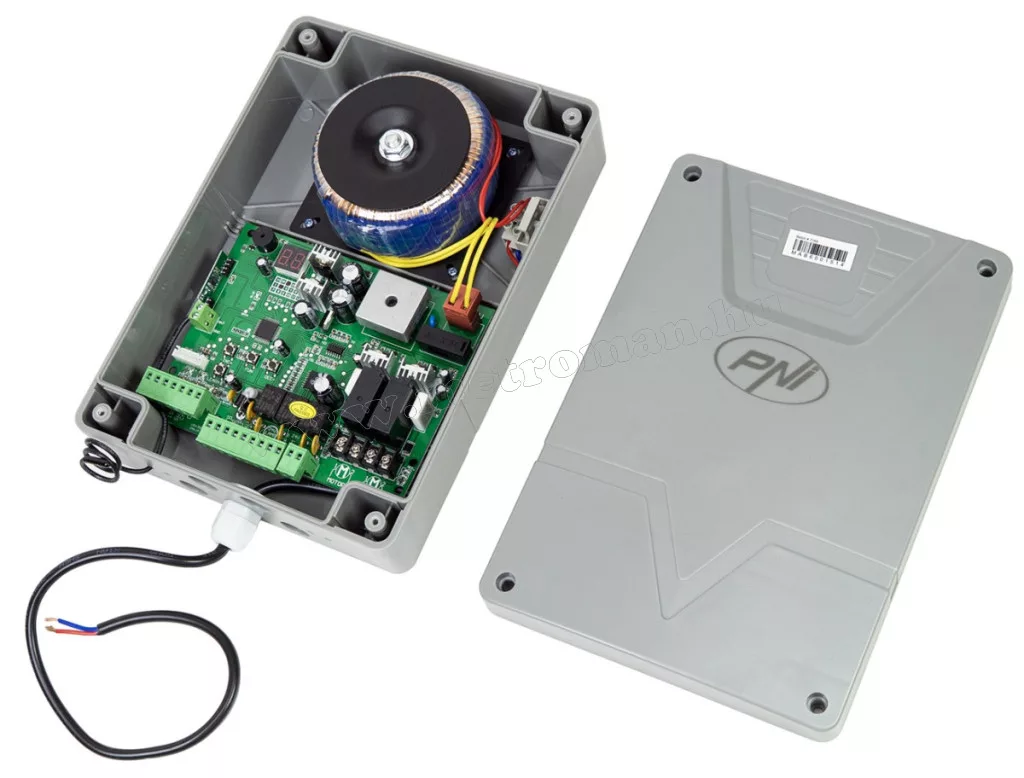

Vezérlődoboz és rögzítőcsavarok: 1 darab

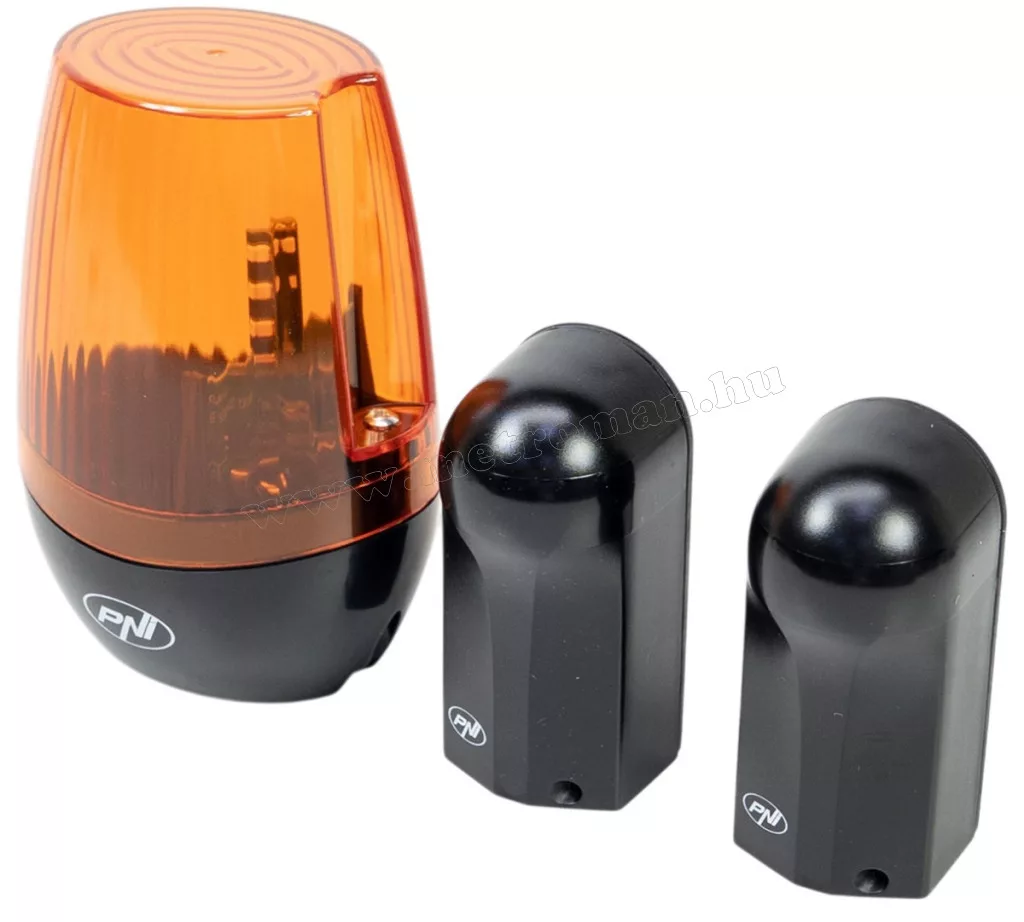

Villogó: 1 darab
Távirányító: 2 darab
Fotocella: 2 darab
Gumiütköző: 1 darab
Gumiütköző rögzítőcsavarja: 2 darab
Kézi kioldókulcs: 2 darab
Oszlop és kapu konzol (fix): 6 darab
Oszlop forgókonzol: 2 darab
Csavarok, anyák, alátétek: 8 darab
Csavar anyával és alátéttel: 8 darab
Kengyeles csap: 4 darab
Szegkapocs (szegrögzítő): 4 darab
Kapu forgókonzol: 2 darab
Imbuszkulcs (a lökethatároló beállításához): 1 darab

A készlet automatizálja a PNI MAB600-at

PNI MAB600 kapunyitó műszaki adatai

Műszaki jellemző	Érték
Tápfeszültség	230V AC ± 10%
Motorfeszültség	24V DC
Motorteljesítmény	60W x 2
Forgási sebesség	100 rpm
Motorkar maximális hossza	340 mm
Működtető sebessége	2.4 cm/s
A kapu maximális nyitási szöge	110°
Folyamatos üzemidő	5 perc
Maximális teherbírás	600 kg (300 kg / kapuszárny)
A kapuszárny maximális hossza	3 m
RF kommunikációs frekvencia	433 MHz
RF átviteli teljesítmény	10 mW
Védettségi fokozat	IP55
Üzemi hőmérséklet	-26°C ~ +80°C

Gyakori Kérdések a telepítéssel és használattal kapcsolatban (GYIK)

Mennyire bonyolult a telepítés? A mechanikai telepítés során a tartókonzolokat a kapuoszlopra és a kapuszárnyra kell rögzíteni. Nagyon fontos a pontos magasság és a megfelelő rögzítési szögek betartása a feszülésmentes működés érdekében. Bár a mechanikai felépítés logikus, az elektromos bekötések, a fotocellák programozása és a biztonsági beállítások miatt erősen javasoljuk, hogy a felszerelést és a tesztelést bízd tapasztalt szakemberre.

Mi történik, ha áramszünet van? Nem tudok beállni az udvarra? Ettől nem kell tartanod! A motorok tetején található zárat a csomagban lévő egyedi kulcsokkal egy 90 fokos elfordítással könnyedén kioldhatod. Ezután a kapuszárnyak kézzel is mozgathatók. Ezen felül a vezérlőpanel úgy lett kialakítva, hogy egy 24V-os tartalék akkumulátor is csatlakoztatható hozzá (nem tartozék), így áramszünet esetén is működőképes marad a rendszer.

Kifelé és befelé nyíló kapukhoz is felszerelhető ez a kapunyitó szett? Igen! A rendszer rugalmas kialakításának köszönhetően a megfelelő telepítési méretek (az útmutatóban szereplő A és B értékek) és konzol-pozíciók betartásával a motorok befelé (húzva nyíló) és kifelé (tolva nyíló) nyíló kapukhoz egyaránt felszerelhetők.

Be lehet állítani automatikus záródást a behajtás után? Természetesen. A vezérlőpanel digitális kijelzőjén (a P9-es menüpontban) kényelmesen beállíthatod, hogy a kapu a nyitási parancs után 0 és 99 másodperc közötti késleltetéssel automatikusan, emberi beavatkozás nélkül bezáródjon.

Használati útmutató

PNI MAB600 távirányítós kétszárnyú kapunyitó szett telepítési és használati útmutatója

Rövidített, gyors beüzemelési és használati útmutató

Ez a gyorsított útmutató segítséget nyújt neked a PNI MAB600 kétszárnyú kapunyitó szett szakszerű, gyors és biztonságos otthoni telepítéséhez, valamint az alapvető konfiguráció elvégzéséhez.

1. Telepítés előtti fontos ellenőrzések

Mielőtt elkezdenéd a felszerelést, győződj meg arról, hogy a kapu mechanikailag tökéletes állapotban van:

A kapuszárnyak mindkét irányba teljesen akadálymentesen, könnyen és simán mozognak.
A kapuoszlopok szerkezetileg stabilak (a fém vagy beton oszlopok elbírják a motorok dinamikus terhelését).
Rendelkezésre áll a megfelelő 230V AC tápellátás a vezérlődoboz tervezett helyén.

Kritikus figyelmeztetés: A kapuoszlopra szerelt fix konzol magasságának PONTOSAN meg kell egyeznie a kapuszárnyra szerelt konzol magasságával! Ha a két konzol szintje eltér, a motorkar működés közben megfeszül, elhajlik, ami a garancia elvesztését és a motor azonnali meghibásodását okozza!

2. A szerelőkonzolok felrakása és a motorok rögzítése

A motorok elhelyezkedése határozza meg a kapu maximális nyitási szögét (akár 110°). Kövesd az alábbi lépéseket a beépítéshez:

Határozd meg a nyitási irányt (alapértelmezetten befelé nyíló kapukhoz a motor húzóerőt fejt ki).
Jelöld ki a furatokat az oszlopon és a kapun a használati útmutató távolsági táblázata alapján (az A és B távolságok pontos betartása kritikus).
Fúrd ki a kapuszárnyat (10,2 mm átmérőjű furatok, 60 mm távolságra egymástól). Fémoszlop esetén a konzolok hegesztéssel is rögzíthetők.
Kézi kioldás teszteléshez és felszereléshez: Emeld fel a motoron lévő műanyag fedelet, helyezd be a kioldókulcsot, majd forgasd el 90 fokkal az óramutató járásával megegyező irányba. Így a motor szabaddá válik, a teleszkópos rúd kézzel is ki- és behúzható a szereléshez.
Időjárás elleni védelem: A motorok felszerelésekor ügyelj arra, hogy a kábelkivezetés és a kar alján található vízelvezető nyílások (drainage holes) mindig LEFELÉ nézzenek, megelőzve a csapadékvíz bejutását

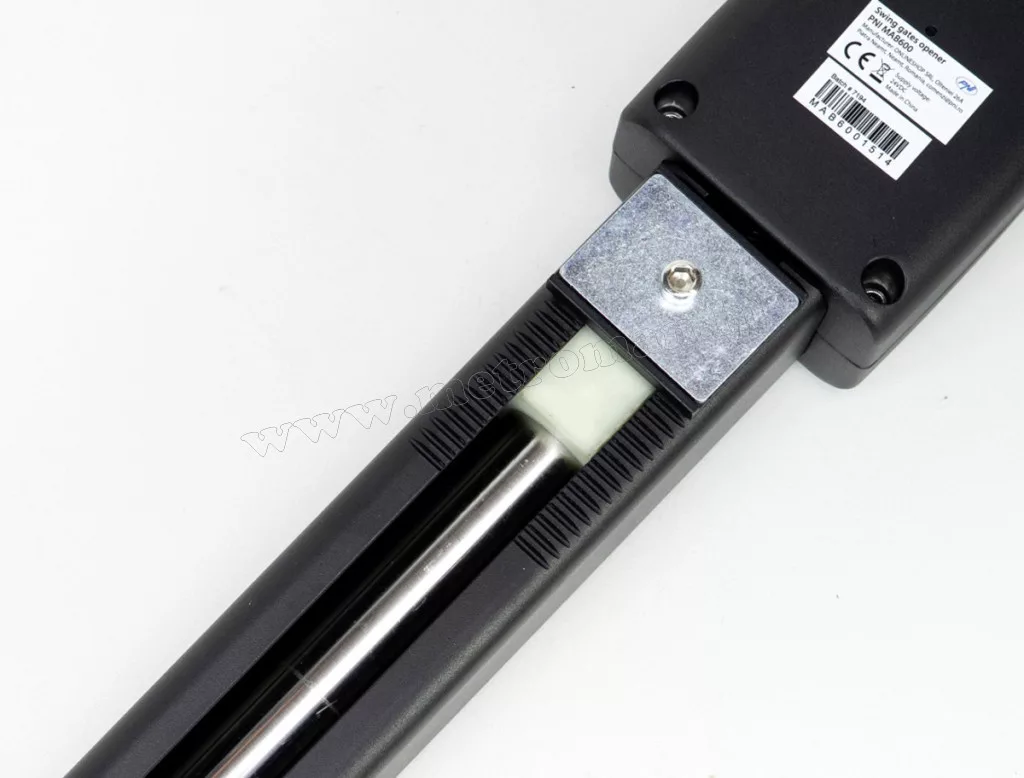

3. Intelligens lökethatároló (Travel Limiter) beállítása

A PNI MAB600 beépített mechanikus végállás-ütközőkkel rendelkezik a kar alsó részén, így nincs szükség a földbe betonozott fizikai ütközőkre a nyitási/zárási végpontokon:

A kar maximális kitolódási hossza a motorból 340 mm.
Zárd be a kaput teljesen, és mérd meg a rúd kinyúlását. Ha például a kapu zárt állapotában a rúd hossza 300 mm, a B jelű lökethatárolót a mellékelt imbuszkulccsal kissé lazítsd meg, csúsztasd beljebb 40 mm-rel, majd rögzítsd újra.
Amikor a motor eléri a beállított lökethatárolót, a vezérlőegység azonnal lekapcsolja az áramot, így a kapu pontosan a kívánt pozícióban áll meg.

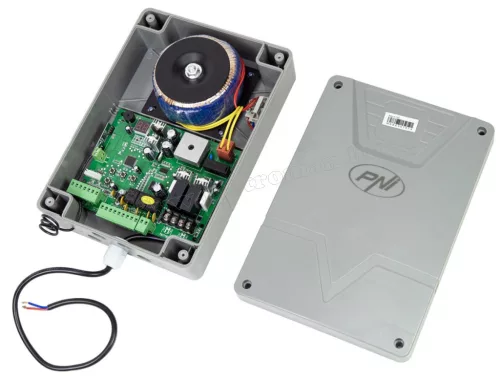

4. Elektromos bekötések a vezérlőpanelen

Minden elektromos bekötést kizárólag áramtalanított hálózat mellett végezz el! Nyisd fel a vezérlődobozt, és csatlakoztasd a komponenseket az alábbi fő sorkapcsokhoz:

MOTOR 1 (Terminál 1): A másodlagos kapuszárny (ez záródik először és nyílik utoljára). Ide kösd az első motor kék vezetékét.
MOTOR 2 DELAY (Terminál 2): A fő kapuszárny (ez nyílik először és záródik utoljára). Ide kösd a második motor piros vezetékét. (Megjegyzés: Ha egyszárnyú kapud van, a motort csak ide kösd!)
Villogó lámpa (Terminál 14+ és 15-): Biztonsági figyelmeztető lámpa csatlakozása (24V DC).
Fotocellák (Terminál 9: +12V, Terminál 4: COM, Terminál 8: IR, Terminál 7: COM): A biztonsági fotocellák vevő (RX) és adó (TX) egységeinek tápellátása és jeltovábbítása.

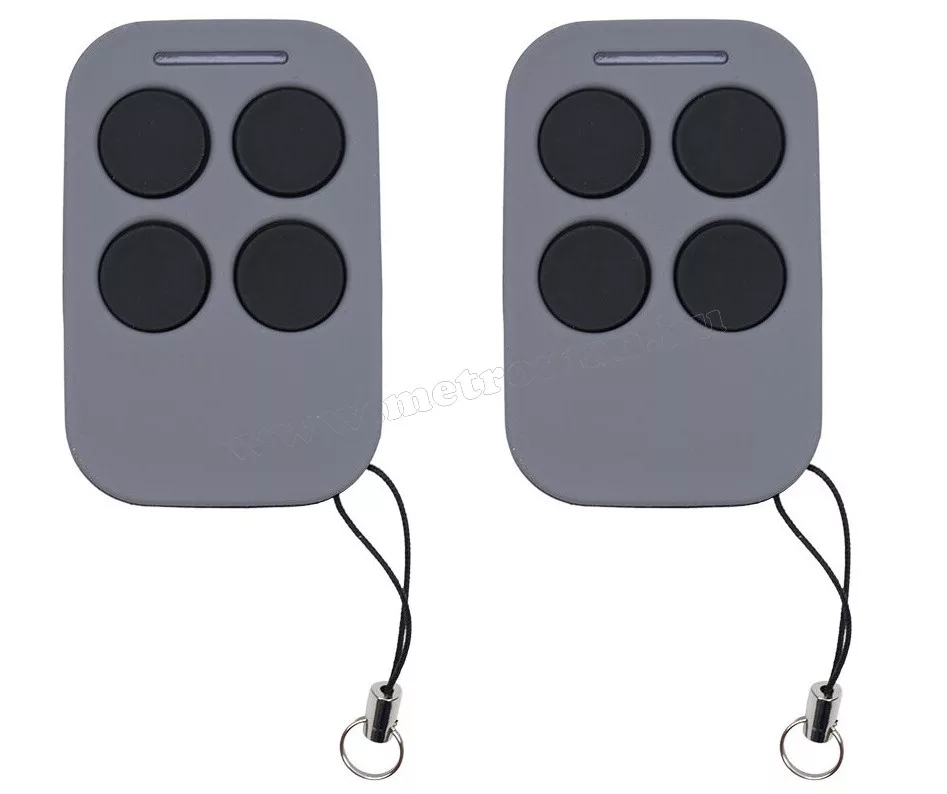

5. Távirányítók programozása és párosítása

A rendszer memóriája maximum 120 darab távirányítót képes tárolni. A párosítás menete rendkívül egyszerű:

Nyomd meg az alaplapon található LEARN gombot 1 másodpercig. A LED jelzőfény kialszik, jelezve, hogy a panel tanulási módba lépett.
Nyomd meg a távirányító tetszőleges gombját legalább 2 másodpercig.
A digitális kijelzőn megjelenik a távirányító sorszáma, a LED négyszer felvillan, és a panel egy rövid sípoló hangot ad. A párosítás sikeres!

Gombkiosztás alapbeállításon: 1. gomb = Egyszárnyú/gyalogos nyitás (csak a Motor 2 indul el); 2. gomb = Kétszárnyú teljes nyitás; 3. gomb = Riasztási kimenet aktiválása.

6. Legfontosabb vezérlési beállítások (Digitális menü)

Tartsd lenyomva a FUN gombot, amíg a kijelzőn meg nem jelenik a P0 felirat. Az értékek növeléséhez használd az INC+, csökkentéséhez a DEC- gombot, a mentéshez és továbblépéshez pedig nyomd meg röviden a FUN gombot.

Menükód	Funkció megnevezése	Gyári érték	Tartomány / Ajánlott beállítás
P0	Lágyindítási (Soft Start) idő	2 mp	0 - 3 másodperc (0 = kikapcsolva)
P1 / P3	Lassú leállítás (Slow Stop) – Motor 1 / Motor 2	6	0 - 20 (A kapu megállás előtti finom lassításának mértéke)
P6	Automata zárás késleltetés (Kártyaolvasóról/Vezetékes egységről)	10 mp	0 - 99 másodperc (0 = kikapcsolva)
P9	Automata zárás késleltetés (Távirányítós nyitás után)	0 mp	0 - 99 mp (Ajánlott: 15-30 mp az önműködő záráshoz)
PE	Kapu típusának kiválasztása	0	0 = Kétszárnyú kapu (két motor); 1 = Egyszárnyú kapu
