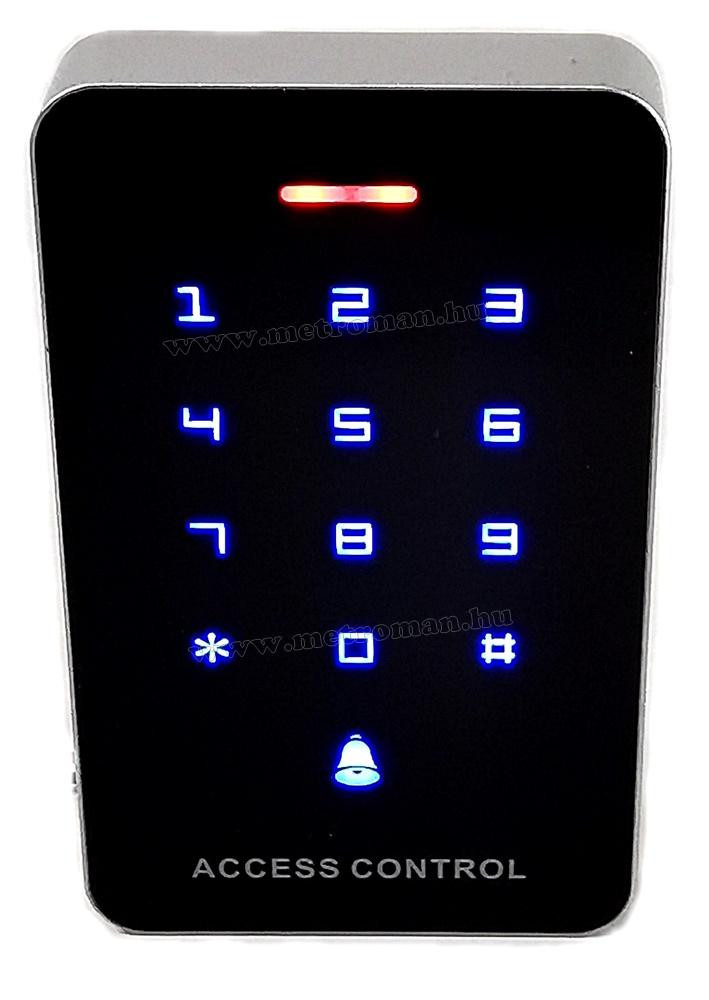

RFID-M226 EX érintőgombos komplett kártyás és kódzáras beléptető szett mágneszárral – Gyors használati és beüzemelési útmutató

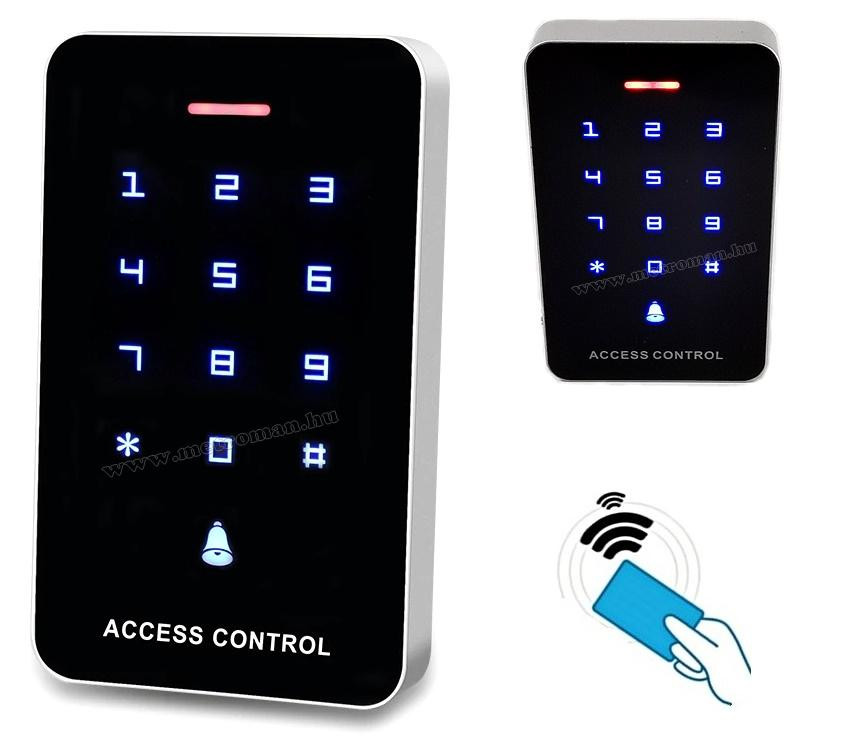

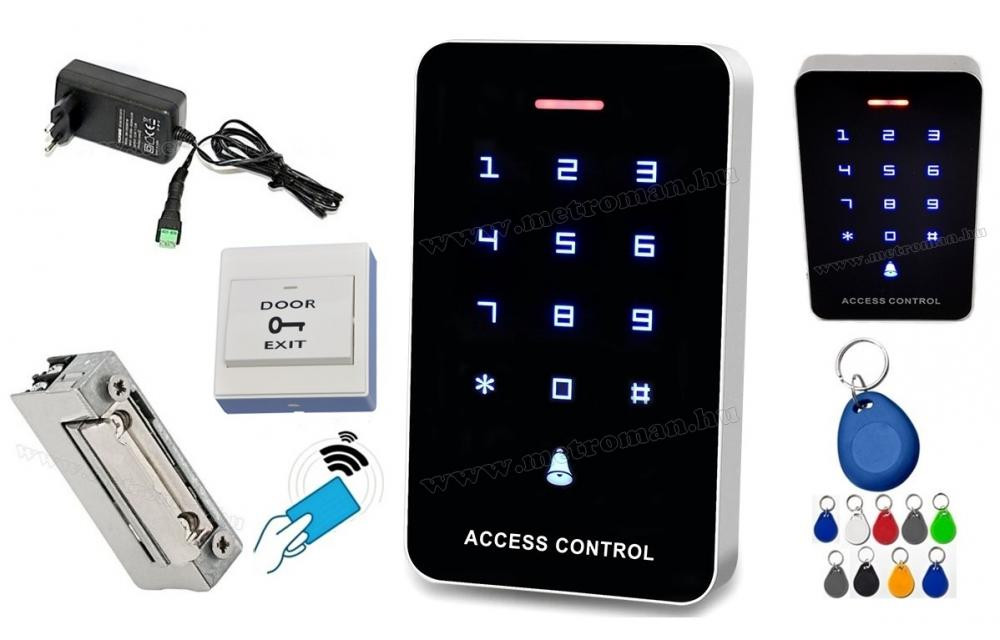

Az RFID-M226 EX komplett beléptető szett ideális családi házak, társasházak, irodák, üzletek, raktárak és ipari létesítmények biztonságos beléptetéséhez. A rendszer RFID kártyával vagy PIN kóddal vezérelhető, és a mellékelt S-Cloud MYS-800 elektromos zár segítségével egyszerűen nyitható az ajtó.

Fontos! A beléptető rendszer és az elektromos zár bekötése szakszerű szerelést igényel. Hibás bekötés a készülék meghibásodását és a garancia elvesztését okozhatja.

A rendszer működése

A rendszer a jogosult felhasználók számára RFID kártyával vagy PIN kóddal engedélyezi az ajtó nyitását.

Nyitási lehetőségek:

• RFID kártyával
• PIN kóddal
• Belső nyitógombbal
• Igény szerint távirányítóval vagy egyéb vezérlővel

Az elektromos zár feszültség hatására old, így az ajtó kézzel nyitható.

A S-Cloud MYS-800 elektromos zár működése

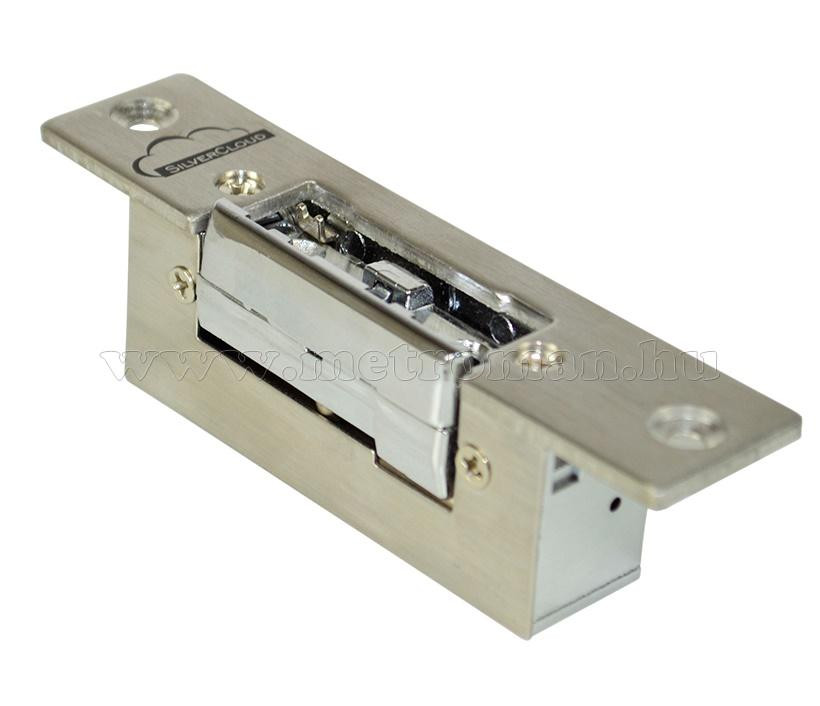

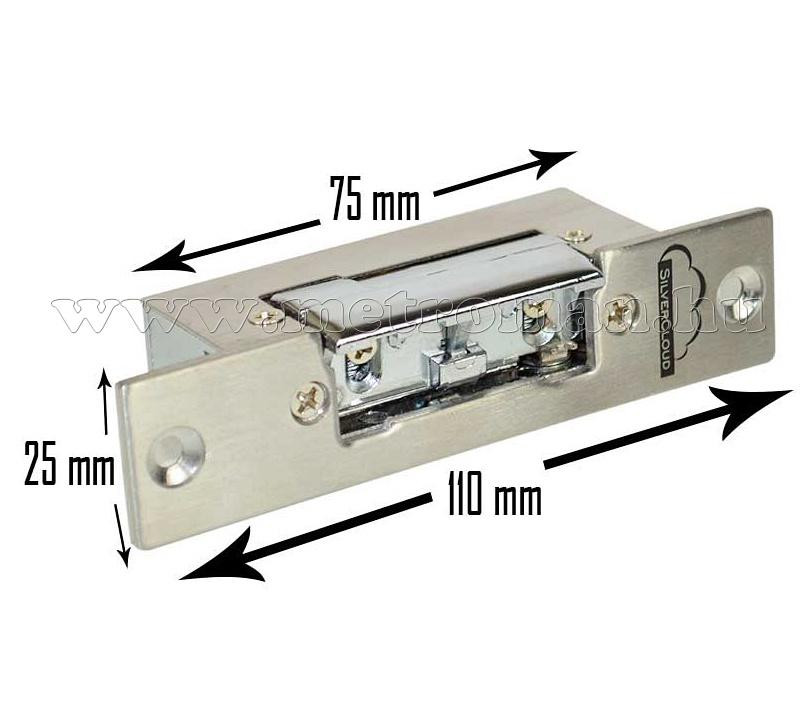

A MYS-800 zár az ajtótokba építhető elektromos zár.

Főbb jellemzők:

• 12 V DC működés
• Fail Secure kivitel (áramszünet esetén zárva marad)
• kb. 250 kg tartóerő
• 1–5 másodperces nyitóimpulzus
• balos és jobbos ajtókhoz is használható
• beltéri vagy megfelelő védelemmel kültéri használatra is alkalmas.

Gyors beüzemelés

A rendszer telepítése néhány lépésben elvégezhető:

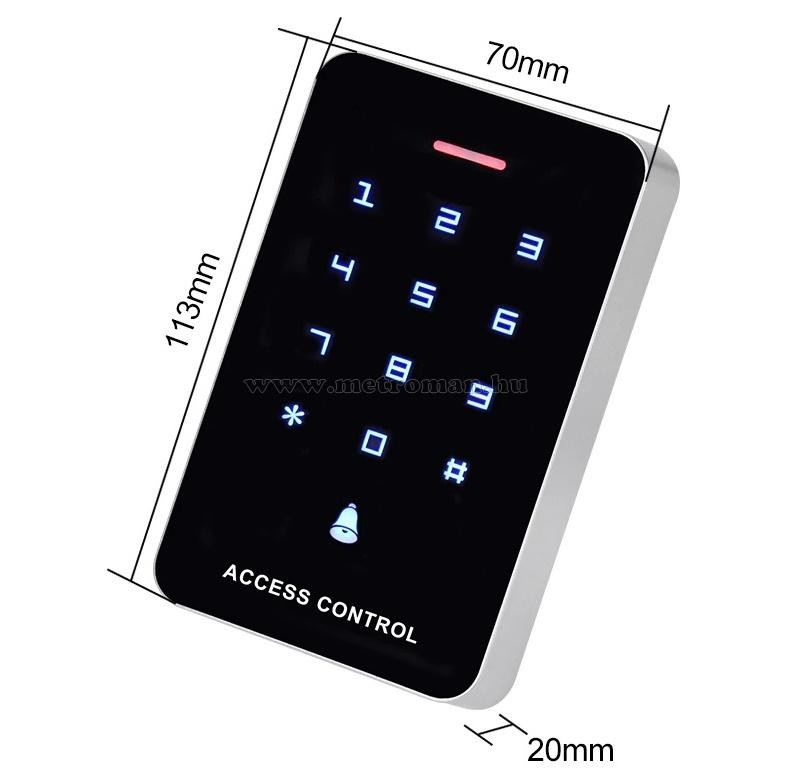

1. Szerelje fel a beléptetőt az ajtó mellé.

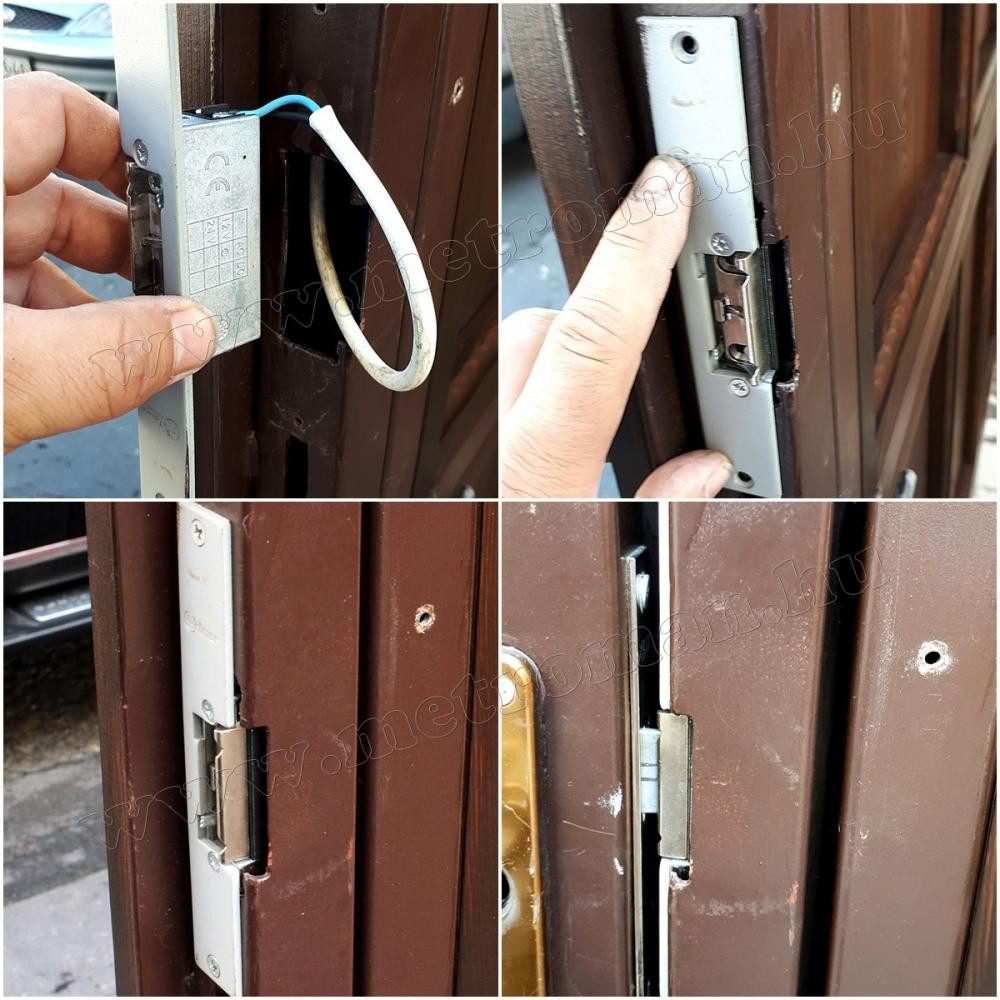

2. Építse be az elektromos zárat az ajtótokba.
3. Csatlakoztassa a 12 V DC tápegységet.
4. Kösse be a zárat a relékimenetre.
5. Csatlakoztassa a kilépő nyomógombot (OPEN).
6. Kapcsolja be a tápfeszültséget.
7. Programozza fel a kártyákat és PIN kódokat.

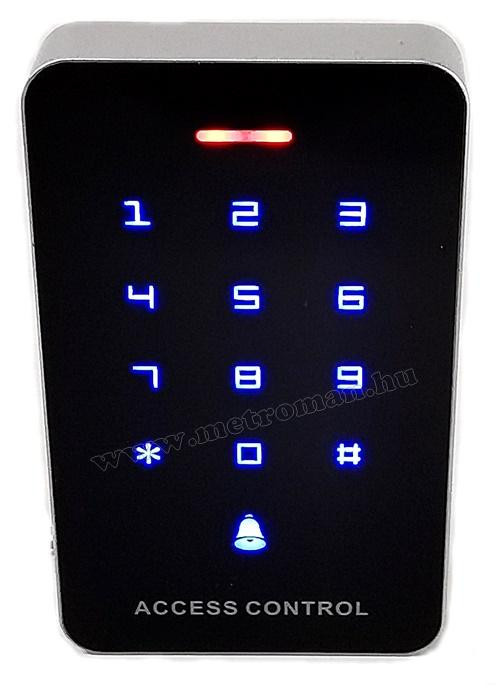

LED és hangjelzések

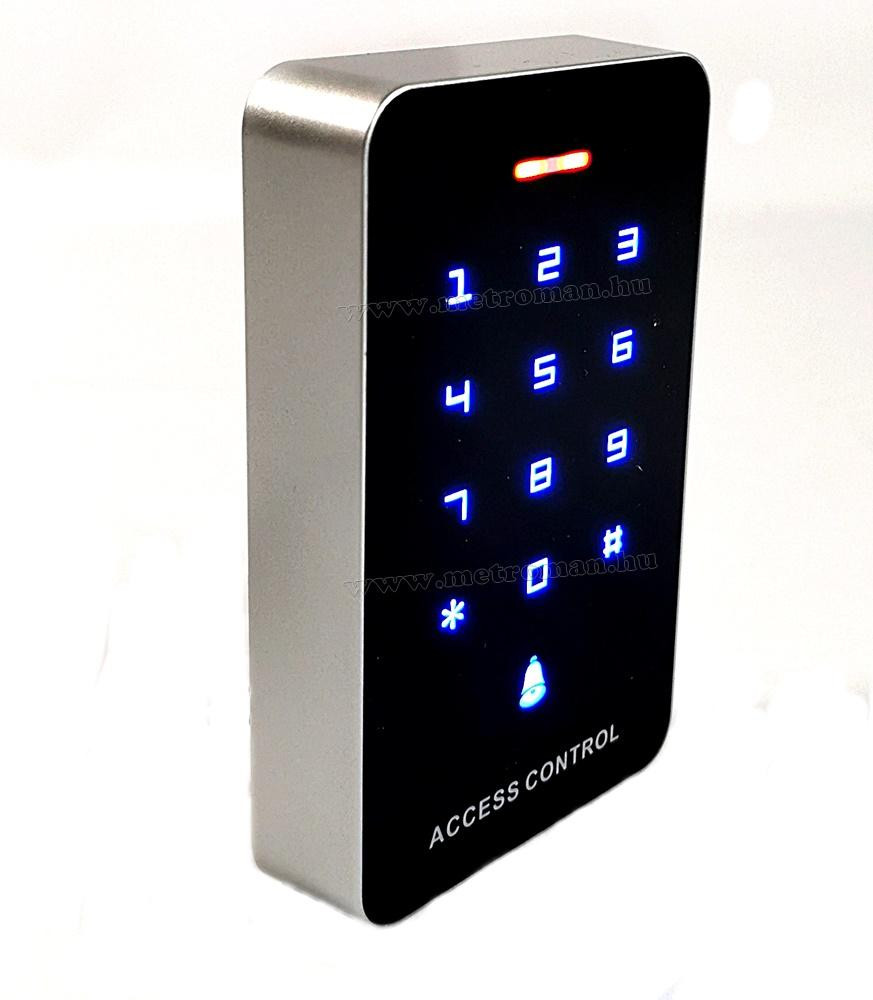

A kezelőegység egyszerű visszajelzéseket ad.

• Piros villogás → készenléti állapot
• Folyamatos piros → programozási mód
• Folyamatos zöld → ajtó nyitva
• Gyors zöld villogás → következő műveletre vár

Hangjelzések:

• 1 rövid jelzés → sikeres művelet
• 3 rövid jelzés → hibás bevitel
• 1 hosszú jelzés → sikeres programozás

Alap bekötés

A legfontosabb vezetékek:

• +12V – tápfeszültség
• GND – negatív
• OPEN – kilépő nyomógomb
• NC / COM / NO – elektromos zár relékimenete
• D0 / D1 – segédolvasó csatlakoztatása
• BELL – csengő bekötése
• A beléptető terminál vezérlése egyszerűen megoldható kártyával, kóddal, nyomógombbal vagy akár távirányítóval is.
• Tápellátás: A Piros kábelt a tápegység +12V DC (Pozitív) pontjára, a Fekete kábelt a GND (Negatív) pontjára kell kötni. Figyelem: A fordított bekötés azonnali zárlatot és tönkremenetelt okoz.
• Kiléptető gomb: A Sárga kábel (OPEN) szolgál a belső ajtónyitó gomb csatlakoztatására.
• Zár vezérlése: Fontos tudni, hogy a beléptető zár kimenetén nem jelenik meg feszültség, az csupán reléként (kapcsolóként) működik. A zár működtetéséhez a Narancs (COM - Közös) és a Rózsaszín (NO - Normálisan nyitott) vagy Barna (NC - Normálisan zárt) vezetékeket kell használni a zár típusától függően.
• Védelem: A csomagban található védődióda bekötése kötelező! Ezt párhuzamosan kell a zár csatlakozóira kötni, hogy megvédje az elektronikát a zár által generált feszültségimpulzusoktól. A dióda csíkos (negatív) felét a zár pozitív pólusára kell kötni

Első programozás

Gyári programozási jelszó:

123456

Ajánlott sorrend:

1. Programozási jelszó módosítása.
2. RFID kártyák felvétele.
3. PIN kód(ok) létrehozása.
4. Nyitási idő beállítása.
5. Nyitási mód kiválasztása.

A vezérlő támogatja:

• csak kártyás nyitást
• kártya vagy PIN használatát
• kártya + PIN együttes használatát.

Elektromos zár szerelési tanácsok

A megbízható működés érdekében:

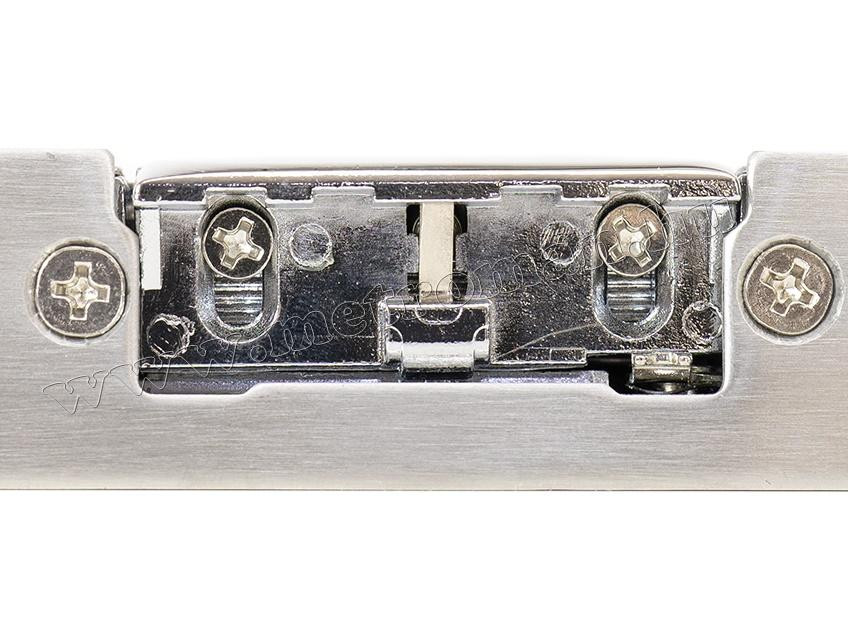

• hagyjon 1–2 mm hézagot a zárnyelv és a zár között;
• hagyjon 3–5 mm távolságot az előlap és az ellenlemez között;
• használja a mellékelt védődiódát a zár tekercsénél a relé védelme érdekében.

Kártyák és Kódok Gyors Programozása

A rendszer programozásához a gyári jelszó: 123456.

• Kártya hozzáadása: Üsse be: # [Programozási jelszó] # 1 majd húzza le a kártyát az olvasón. Végül zárja le a # gombbal. (Több kártya esetén folyamatosan húzhatja le őket egymás után).
• Közös PIN nyitókód beállítása: Üsse be: # [Programozási jelszó] # 21 [Új közös jelszó] #.
• Programozási jelszó megváltoztatása: Üsse be: # [Régi jelszó] # 0 [Új jelszó] # [Új jelszó] #.
• Gyári beállítások visszaállítása (Reset): Ha elfelejtette a jelszót, kösse le a tápfeszültséget. Érintse össze a Sárga (OPEN) és a Fekete (GND) kábeleket, majd adjon rá áramot. Három hangjelzés, majd villogó fények jelzik a sikeres visszaállítást. Ezután válassza szét a kábeleket.

Praktikus tanácsok

• Kültéri telepítésnél használjon esővédőt.
• A készülék hátoldalát szilikonnal vagy gumitömítéssel szigetelje.
• Ne szerelje tartósan tűző napra.
• A tápellátást mindig stabil, 12 V DC tápegységről biztosítsa.
• Évente ellenőrizze a csatlakozók meghúzását és a vezetékek állapotát.

Hibaelhárítás

A zár nem nyit

• Ellenőrizze a 12 V tápfeszültséget.
• Vizsgálja meg az NC/NO/COM bekötést.
• Ellenőrizze a nyitási idő beállítását.

A kártyát nem érzékeli

• Tanítsa fel újra a kártyát.
• Ellenőrizze, hogy nincs-e törölve a felhasználó.

PIN kóddal nem nyitható

• Ellenőrizze a kiválasztott nyitási módot.
• Programozza újra a PIN kódot.

A zár folyamatosan nyitva marad

• Vizsgálja meg a relé bekötését.
• Ellenőrizze a nyitási idő és a vezérlési mód beállításait.
