Hálózatépítő kábel szerelő vizsgáló műszer és szerszám csomag M85B
6 490 Ft
Hálózatépítő kábel szerelő vizsgáló műszer és szerszám csomag M85B
Raktáron
6 490 Ft
A vásárlás után járó pontok:
195 Ft
Kábeltesztelő műszer RJ11 , RJ12 és RJ45 csatlakozóval szerelt vezetékek tesztelésére és hálózati kábel szerelőcsomag a szereléshez szükséges szerszámokkal.
- Rövidzárlat , szakadás , keresztbekötés vizsgálat, Folytonossági teszt, Vezető ér sorrendvizsgálat
- Lassú és gyors teszt funkció
- Minden fontos szerszám a kábel szereléshez
Csomagajánlatok
M85B Kábel szakadás vizsgáló tesztelő műszer és szerelő szerszám csomag

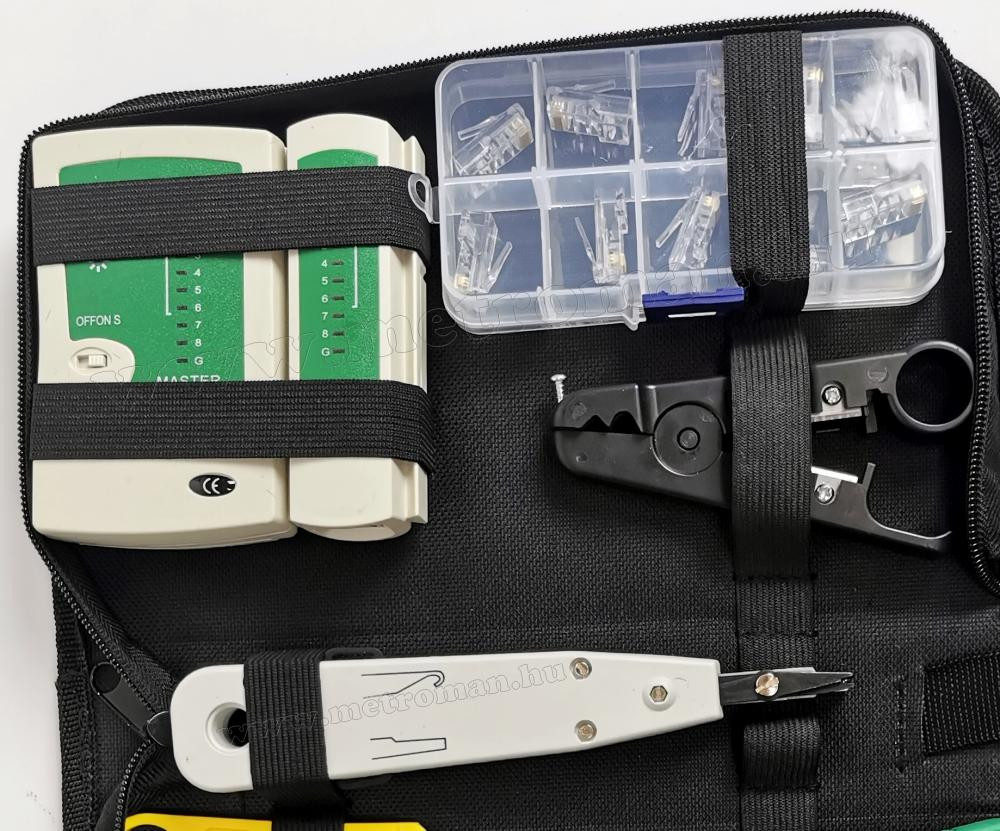

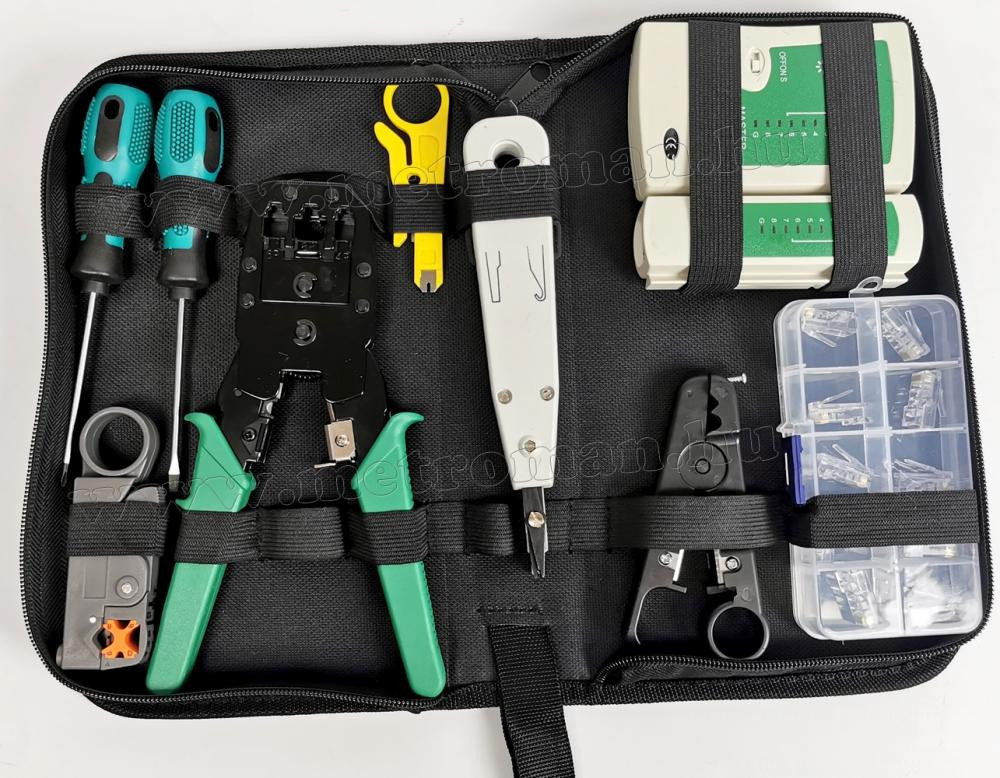

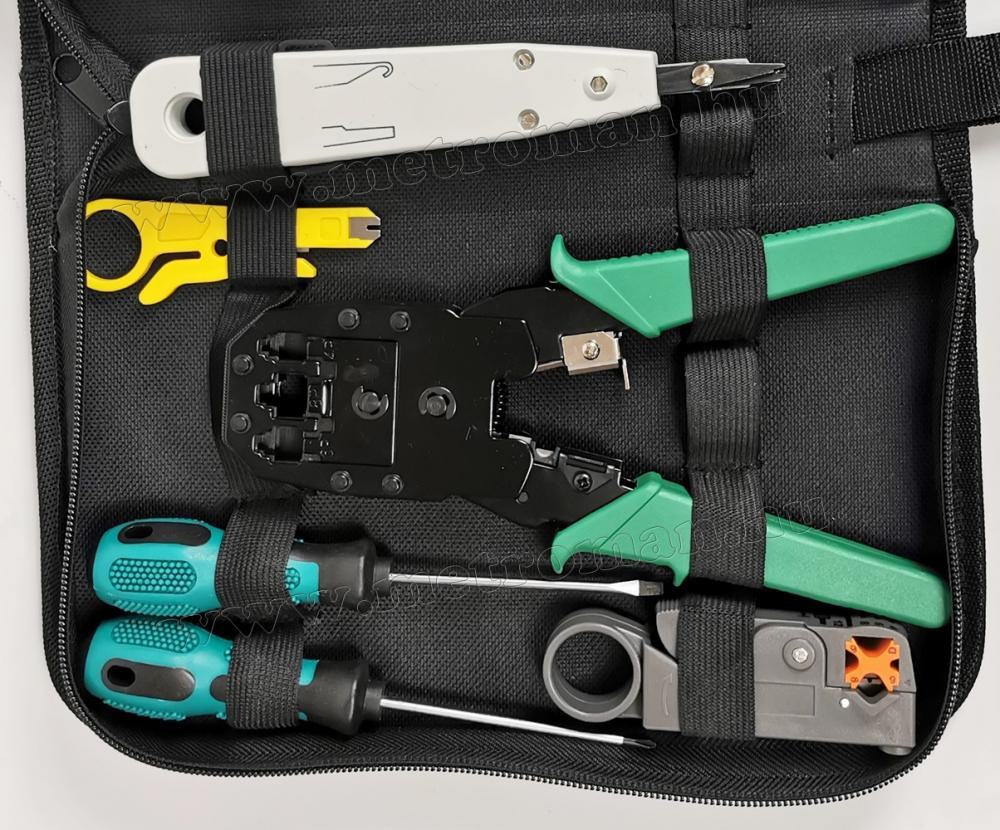

A csomag tartalma:
- M85A Kábeltesztelő műszer RJ11 , RJ12 és RJ45 csatlakozóval szerelt vezetékek tesztelésére
- kábelvágó
- betűző szerszám
- krimpelő fogó
- egyéb segéd szerszámok
- csatlakozók

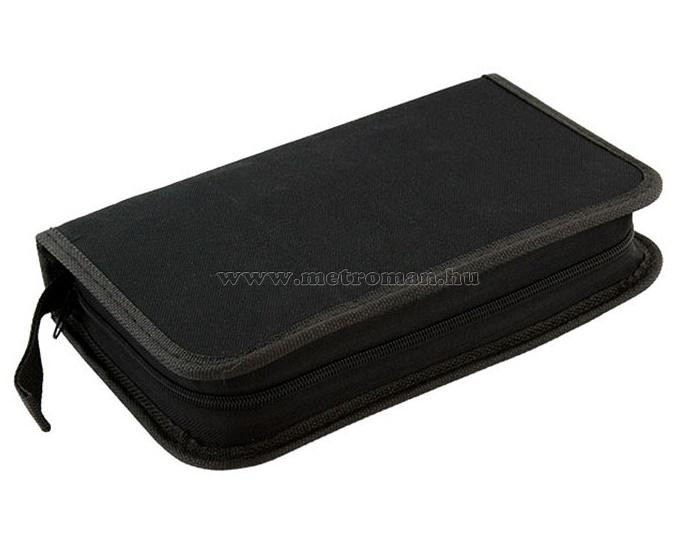

- hordtáska
Az M85A kábeltesztelő műszer tulajdonságai:
A kábeltesztelő műszer RJ11, RJ12 és RJ45 csatlakozóval szerelt vezetékek tesztelésére szolgál. Rövidzárlat, szakadás, keresztbekötés megállapítására is alkalmas, a lassú és gyors teszt funkció,valamint az eltávolítható kontroll egység nagyban megkönnyíti a műszer használatát.
- Csatlakozó típusok: RJ11, RJ12, RJ45
- Méret: 105 x 105 x 30 mm
- Folytonossági teszt
- Zárlatvizsgálat
- Vezető ér sorrendvizsgálat
- Lassú és gyors teszt
- Tápellátás: elem 1 x 9V (nem tartozék)
Hálózatépítő kábel szerelő vizsgáló műszer és szerszám csomag M85B – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – Hálózatépítő kábel szerelő vizsgáló műszer és szerszám csomag M85B
Az M85B hálózatikábel-teszterrel a leválasztott kábel ereinek folytonosságát és sorrendjét ellenőrizheted. A főegység és a távoli egység LED-jeit összehasonlítva szakadásra, felcserélt erekre vagy rövidzárra utaló jelzéseket kaphatsz.
1. Elem és a kábel előkészítése
A teszter 9 V-os elemmel működik. A vizsgált kábelt mindkét végén válaszd le minden más készülékről és tápellátásról; aktív hálózatra vagy PoE-tápot adó eszközre kötött kábelt ne tesztelj. Az egyik kábelvéget a főegység, a másikat a távoli egység megfelelő aljzatába dugd, és ellenőrizd a csatlakozók biztos illeszkedését.
2. Automatikus teszt indítása
Állítsd a kapcsolót ON helyzetbe az automatikus ellenőrzéshez. Az S állás lassú automatikus futást ad, így könnyebben összehasonlíthatod a LED-eket. RJ45 kábelnél az 1–8 érjelzést figyeld. A G jelzés az árnyékolási kapcsolathoz tartozik, ahol ilyen kialakítás van. A kézikönyv RJ12-höz hat, RJ11-hez négy ér ellenőrzését ismerteti.
3. A LED-jelzések értelmezése
Ép, egyenes bekötésű kábelnél az érszámok sorrendje egyezik a két egységen. Szakadásnál például a főegység 3-as jelzéséhez a távoli egységen nem tartozik világító 3-as LED. Felcserélt 2-es és 4-es érnél a távoli sorrend 1, 4, 3, 2 lehet. Rövidzárnál a távoli oldalon több érjelzés egyszerre világíthat az adott mérési lépésben.
4. Hibaellenőrzés és befejezés
Gyenge fényű LED-eknél ellenőrizd, illetve cseréld az elemet, és ültesd vissza megfelelően a dugókat. Az eredményt mindig a vizsgált kábel tervezett bekötéséhez hasonlítsd. Árnyékolatlan kábelnél a hiányzó G-jelzés önmagában nem jelent hibát. Befejezéskor kapcsold ki a tesztert, és húzd ki a vizsgált kábelt.
Gyakori kérdések
Tesztelhetek csatlakoztatott hálózati kábelt?
Nem. Előbb mindkét végét válaszd le minden más készülékről és tápellátásról.
Mire való az S állás?
A LED-sorozat lassú, automatikus lefuttatására, ami megkönnyíti az összehasonlítást.
Miért nem világít a G LED?
A G az árnyékoláshoz tartozik. Árnyékolatlan kábelnél nem várható árnyékolási folytonosság.
Hálózatépítő kábel szerelő vizsgáló műszer és szerszám csomag M85B – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
