Infra sorompó kapunyitókhoz PNI CEL135
5 990 Ft
ÚJ
Infra sorompó kapunyitókhoz PNI CEL135
ÚJ
Videó
Rendelhető
5 990 Ft
A vásárlás után járó pontok:
180 Ft
A PNI CEL135 fotocella készlet biztonságos működést biztosít automata toló- és szárnyaskapukhoz. Az infravörös érzékelő megszakított fénysugár esetén azonnal jelet küld a kapuvezérlésnek, amely megállítja vagy visszafordítja a kaput, megelőzve az ütközéseket. Akár 9 méteres érzékelési távolsággal, IP45 védettséggel és 12–24 V AC/DC kompatibilitással ideális kültéri kapuautomatizálási rendszerekhez.
Csomagajánlatok
PNI CEL135 infravörös fotocella automata kapunyitó rendszerekhez
A PNI CEL135 fotocella készlet megbízható biztonsági kiegészítő automata tolókapukhoz és szárnyaskapukhoz. Az infravörös érzékelőpár megakadályozza, hogy a kapu mozgás közben személynek, járműnek vagy más akadálynak ütközzön. A készlet ideális lakossági és kisebb ipari kapuautomatizálási rendszerekhez, ahol kiemelten fontos a biztonságos működés.
Az IP45 védettségű kialakításnak köszönhetően a fotocellák kültéri használatra készültek, ellenállnak a pornak, a fröccsenő víznek és a változó időjárási körülményeknek.
Hogyan működik a PNI CEL135 fotocella?

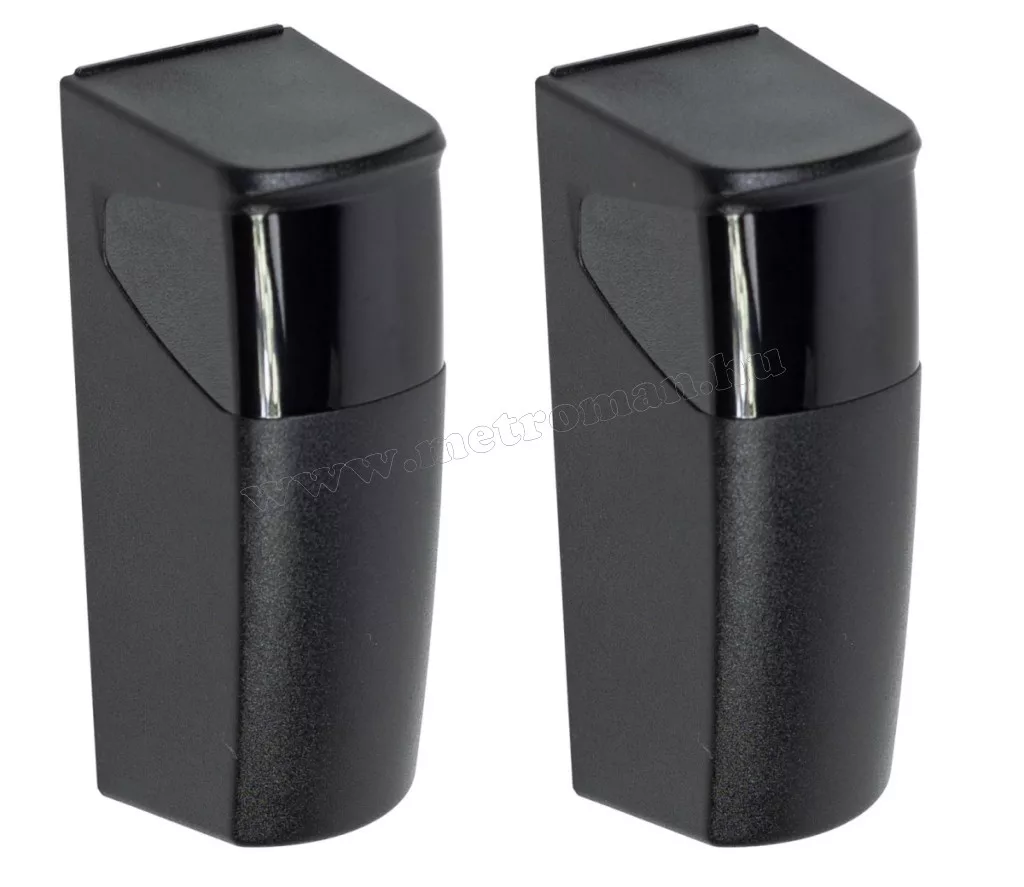

A PNI CEL135 egy infravörös fotoelektromos érzékelőrendszer, amely két egységből áll:
- Adó (Transmitter) – elemmel működik, infravörös jelet bocsát ki.
- Vevő (Receiver) – 12–24 V AC/DC tápellátással működik, és a kapuvezérlő elektronikához csatlakozik.
Normál működés közben az adó folyamatos infravörös sugarat küld a vevő felé. Ha ezt a sugarat egy ember, autó, kerékpár vagy más akadály megszakítja, a vevő azonnal jelet küld a kapunyitó vezérlésének. A rendszer ekkor megállítja vagy visszafordítja a kapu mozgását, így csökkenti a balesetek és az anyagi károk kockázatát.
Főbb jellemzők
- Infravörös fotocella készlet automata kapukhoz
- Alkalmas toló- és szárnyaskapukhoz
- Akár 9 méteres érzékelési távolság
- 12–24 V AC/DC vevő tápellátás
- Elemről működő adóegység
- IP45 por- és fröccsenő víz elleni védelem
- Egyszerű telepítés és gyors beüzemelés
- Megbízható akadályérzékelés kültéri környezetben
- Modern fekete kivitel
Telepítés

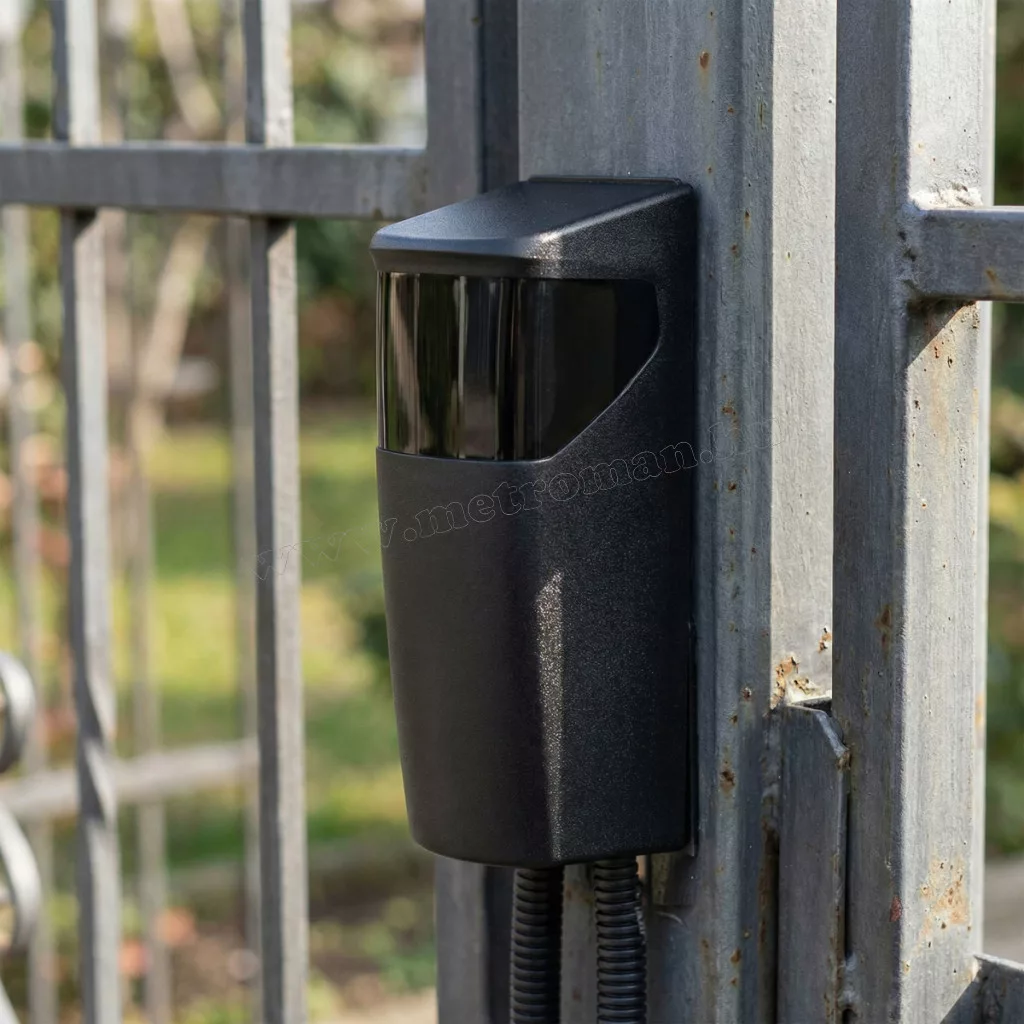

A két fotocellát egymással szemben kell felszerelni a kapuoszlopokra vagy a kapu melletti tartószerkezetekre. A pontos működés érdekében az adó és a vevő optikai tengelyét megfelelően össze kell igazítani.
A vevő a kapunyitó vezérlőegység biztonsági bemenetére csatlakozik, míg az adó saját elemes tápellátással működik. A telepítést követően elegendő ellenőrizni, hogy a kapu megfelelően reagál-e az infravörös sugár megszakítására.
Miért válassza a PNI CEL135 fotocellát?
A PNI CEL135 egyszerűen telepíthető, megbízható biztonsági érzékelő, amely jelentősen növeli az automata kapurendszer üzembiztonságát. A hosszú érzékelési távolság, az időjárásálló IP45 kivitel és a kompatibilitás a legtöbb 12–24 V-os kapuautomatika-rendszerrel ideális választássá teszi otthoni és üzleti felhasználásra egyaránt.
| Műszaki adatok | Érték |
|---|---|
| Vevő tápfeszültsége | 12–24 V AC/DC |
| Adó tápfeszültsége | 3,2 V DC (2 × AAA elem) |
| Adó áramfelvétele | ≤ 100 µA |
| Vevő áramfelvétele | ≤ 32 mA (üzem közben), ≤ 1,5 mA (készenléti állapotban) |
| Maximális érzékelési távolság | Akár 9 m |
| Üzemi hőmérséklet | -26 °C ~ +80 °C |
| Védettség | IP45 |
| Csomag tartalma | 2 db fotocella, 2 × AAA elem |
Gyakran Ismételt Kérdések (GYIK)
Mire használható a PNI CEL135 fotocella készlet?
A PNI CEL135 fotocella automata toló- és szárnyaskapuk biztonságos működését biztosítja. Érzékeli a kapu útjába kerülő személyeket, járműveket és egyéb akadályokat.
Mekkora az érzékelési távolsága?
A fotocella maximális érzékelési távolsága akár 9 méter, megfelelő telepítés és pontos beállítás mellett.
Milyen tápellátást igényel?
A vevőegység 12–24 V AC/DC tápfeszültséggel működik, míg az adóegység elemes kivitelű.
Kültéren is használható?
Igen. Az IP45 védettségnek köszönhetően ellenáll a pornak és a fröccsenő víznek, így kültéri telepítésre is alkalmas.
Milyen kapunyitó rendszerekkel kompatibilis?
A PNI CEL135 a legtöbb olyan automata kapunyitó rendszerrel használható, amely támogatja a 12–24 V AC/DC biztonsági fotocella csatlakoztatását.
Nehéz a telepítése?
Nem. A két egységet egymással szemben kell felszerelni, majd a vevőt a kapuvezérlő biztonsági bemenetére kell csatlakoztatni. A megfelelő mű
PNI CEL135 Infra sorompó kapunyitókhoz telepítési útmutató
Rövidített, gyors telepítési útmutató:
Biztonsági előírások a telepítéshez
- A termék telepítését és beállítását kizárólag szakképzett személyzet végezheti el.
- A telepítés vagy karbantartás megkezdése előtt feltétlenül húzza ki a tápellátást.
- A fotocellákat úgy kell felszerelni, hogy azok megfelelően érzékeljék a kapu mozgási területén megjelenő akadályokat.
- Soha ne engedje, hogy a gyerekek az automata kapu közelében játsszanak , és ne haladjon át a kapun, amíg az mozgásban van.
- Ne módosítsa és ne szerelje szét a készülék belső alkatrészeit.
- Ne használja a berendezést, ha azon mechanikai vagy elektromos sérülést tapasztal.

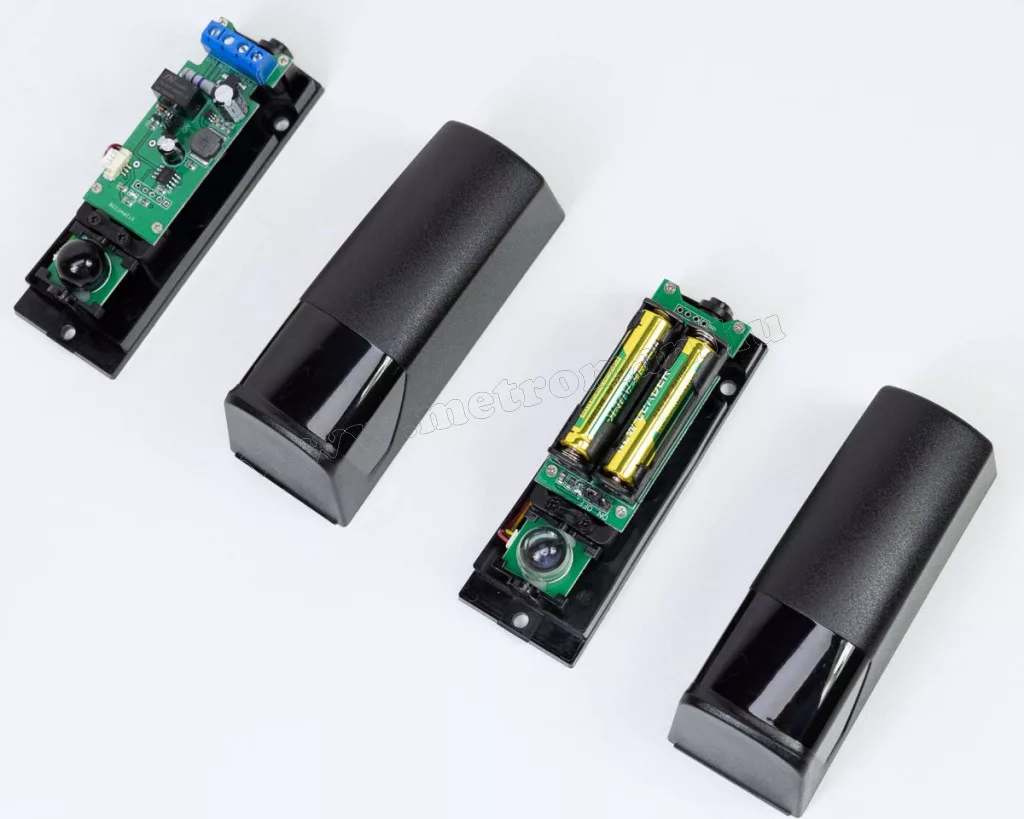

Beüzemelési és bekötési útmutató
- A vevőegység (RX) tápellátását a 12V-24V tápfeszültség bemenetre kell csatlakoztatni.
- A vevőegységen található COM és OUT csatlakozók szolgálnak a fotoszenzor jelkimeneteként.
- Szintén a vevőegységen (RX) található egy jumper, amellyel kiválaszthatja az NC (alaphelyzetben zárt) vagy NO (alaphelyzetben nyitott) módot.
- Az adóegység (TX) be- és kikapcsolásához a benne található jumpert kell ON vagy OFF állásba helyezni.
Optikai beállítás és finomhangolás
- A fotoelektromos érzékelőt a talajtól számítva legalább 20 cm-es magasságban kell felszerelni.
- A pontos magasságot a kapu mellett általában elhaladó járművek típusához kell igazítani.
- Először a vevőt, majd az adót kell felszerelni függőleges helyzetben, pontosan ugyanazon a vízszintes vonalon.
- A ház kinyitása után hozzáférhet a forgópanelhez, amelynek segítségével tökéletes vízszintes és függőleges igazítást kell elérnie a két egység között.
- Fontos, hogy a két érzékelő közötti távolság több legyen, mint 2 méter.
- Ha az érzékelők közötti távolság túlságosan kicsi (1 méter alatti), előfordulhat, hogy a sugár nem reagál, amikor egy akadály áthalad az infravörös sugár útján.
PNI CEL135 infrasorompó működését és fontosságát bemutató videó
