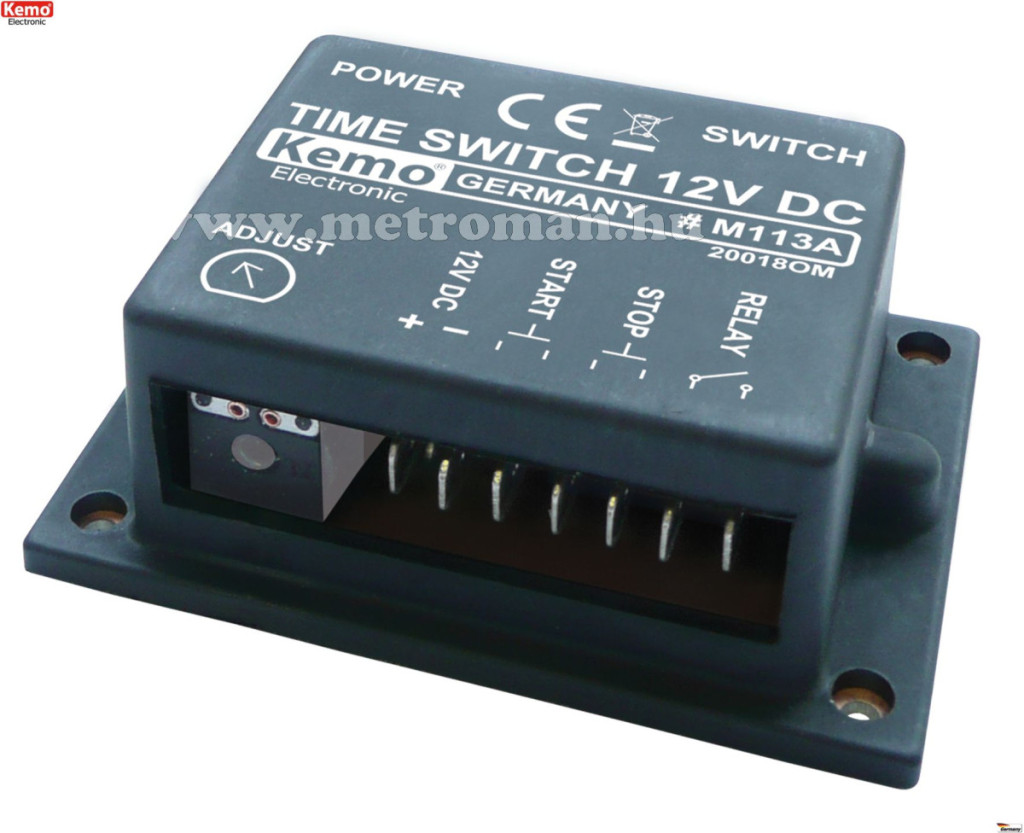

Kemo M113A időzítő modul
5 490 Ft
Kemo M113A időzítő modul
Raktáron
5 490 Ft
A vásárlás után járó pontok:
165 Ft
-Időzítési idő 2 másodperctől 23 percig (+/- 30 % )
- Relézett kimenet , max. terhelhetőség 3 Amper/25 Volt
Csomagajánlatok

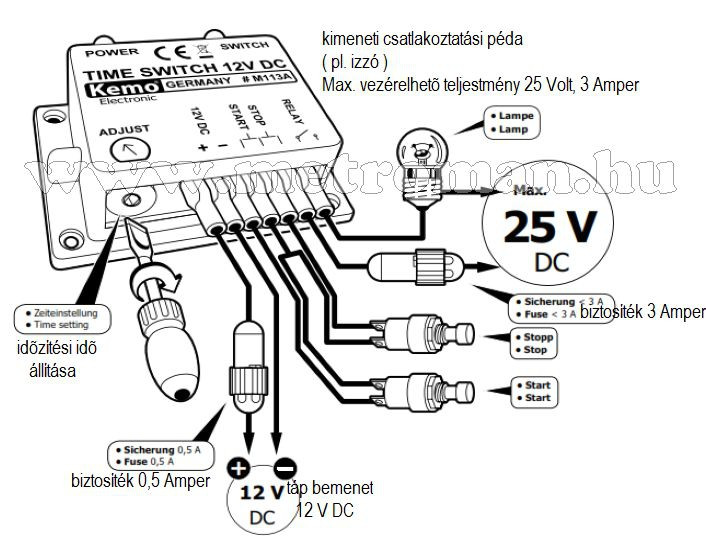

A beépített relé kontaktus időzítésének ideje a lenti ábra szerint csavarhúzóval állítható kb. 2 másodperc és 23 Perc közötti időtartamra. A start jelű bemenetre a készülékben található relé a beállított időtartamra zárja a kimeneti relét. A relé zárása a stop bemenet zárásával bármikor bontható. ( a kapcsolók és biztosítékok és izzó nem tartozékok )
- Üzemi tápfeszültség : 12-15 Volt
- Áramfevétel : 20 mA nyitott / 80 mA zárt állapot
- Max vezérelhető kimeneti feszültség 25 Volt DC
- Max. vezérelhető kimeneti áramerősség : 3 Amper
- 230 V-os és egyéb nagyfeszültség vezérlésére nem alkalmas !

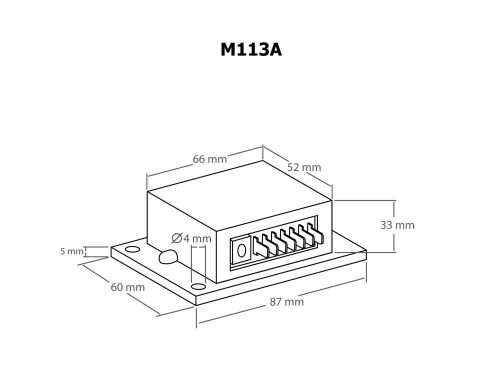

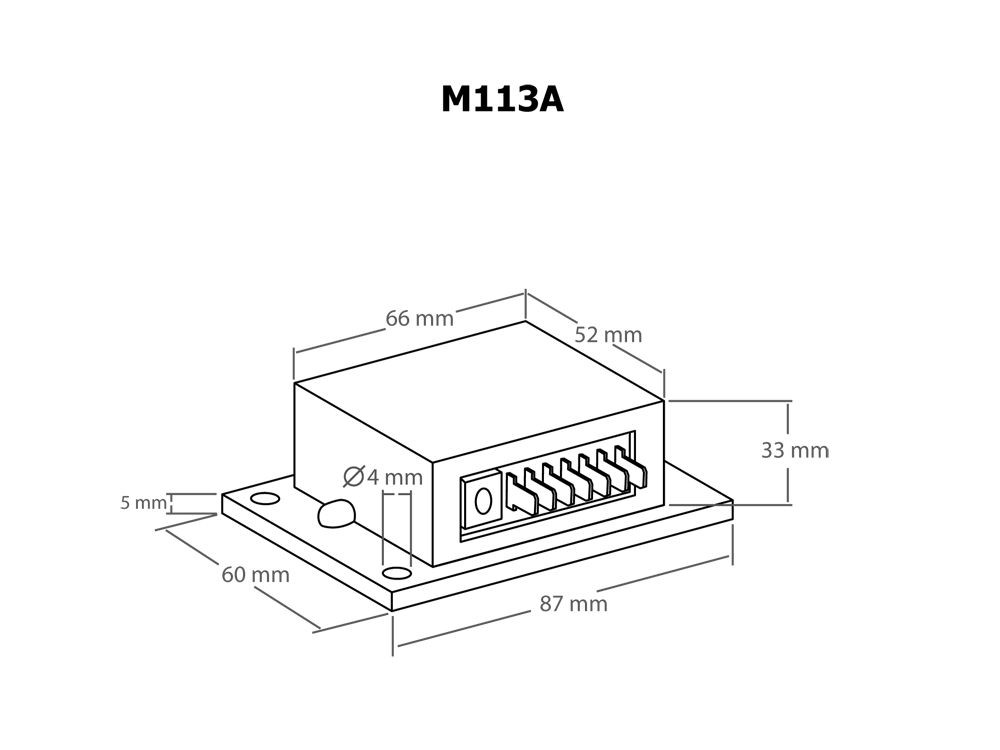

- Méretek : 87x60x33 mm
Kemo M113A időzítő modul – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – Kemo M113A időzítő modul
A Kemo M113A relés időzítő 12–15 V tápfeszültséggel használható. A START bemenetre adott kapcsolás a beállított időre zárja a relét, a STOP bemenet pedig az idő letelte előtt is megszakíthatja a kapcsolást.
Bekötés előkészítése
A modult, a külső kapcsolókat és a fogyasztót a teljes kézikönyv rajza szerint csatlakoztasd. A szerelést leválasztott tápellátás mellett, hozzáértő személlyel végeztesd. A kapcsolók és a biztosítékok nem tartozékok, ezeket a kialakított áramkörhöz kell kiválasztani. A START és STOP bemenetet ne keverd össze a fogyasztót kapcsoló reléérintkezővel.
Időtartam beállítása
A PDF ábráján jelölt beállítóelemet csavarhúzóval lehet állítani. A választható idő körülbelül 2 másodperctől 23 percig terjed. Először rövid idővel próbáld ki a rendszert, majd mérd meg a tényleges kapcsolási időt. A hozzávetőleges beállítás után a kívánt időtartamot működési próbával ellenőrizd.
Indítás és megszakítás
A tápellátás bekapcsolása után a START kapcsoló működtetésével indítsd az időzítést. A relé a megadott ideig zárva marad. Ha előbb szeretnéd leállítani a vezérelt fogyasztót, a rajz szerinti STOP bemenet zárásával megszakíthatod a relé működését. Próbáld ki a normál lejáratot és a kézi megszakítást is.
Kimeneti határok
A relékimenet legfeljebb 25 V DC feszültséget és 3 A áramot kapcsolhat. A modul közvetlen 230 V-os vagy más nagyfeszültségű vezérlésre nem alkalmas. A tápfeszültség és a kapcsolt áramkör határértékei eltérnek, ezért ezeket külön ellenőrizd. Vezetékcsere vagy a kapcsolók átkötése előtt mindig áramtalaníts.
Gyakori kérdések
Mekkora idő állítható?
Körülbelül 2 másodperc és 23 perc közötti idő.
Megszakítható az időzítés?
Igen, a STOP bemenet rajz szerinti zárásával.
Kapcsolhat közvetlenül 230 V-ot?
Nem. A kimeneti határ 25 V DC és 3 A.
Kemo M113A időzítő modul – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
