MM055 univerzális központizár távirányító és vezérlő modul – gyors beszerelési útmutató

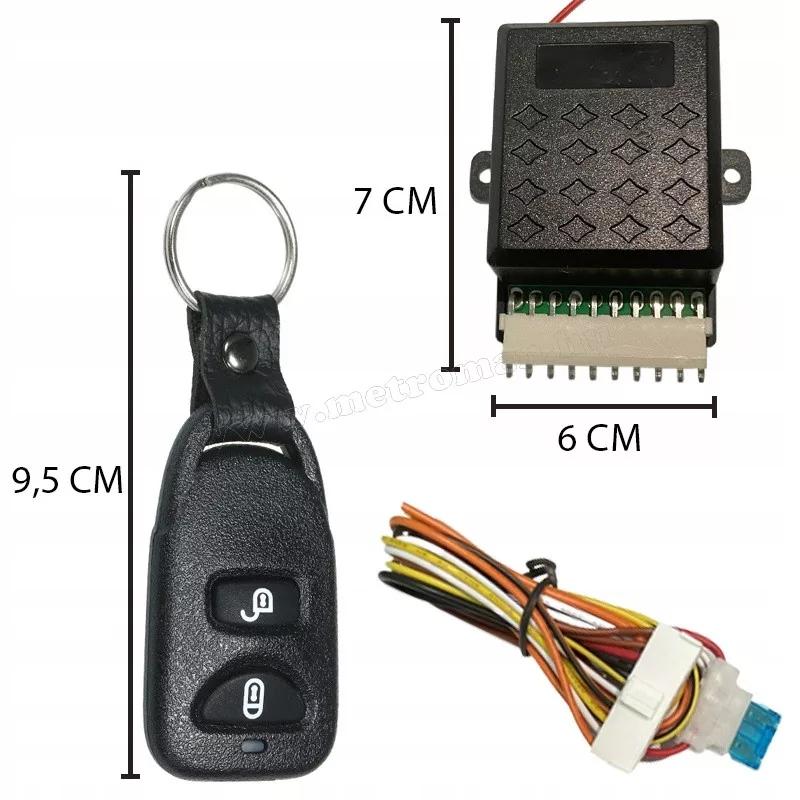

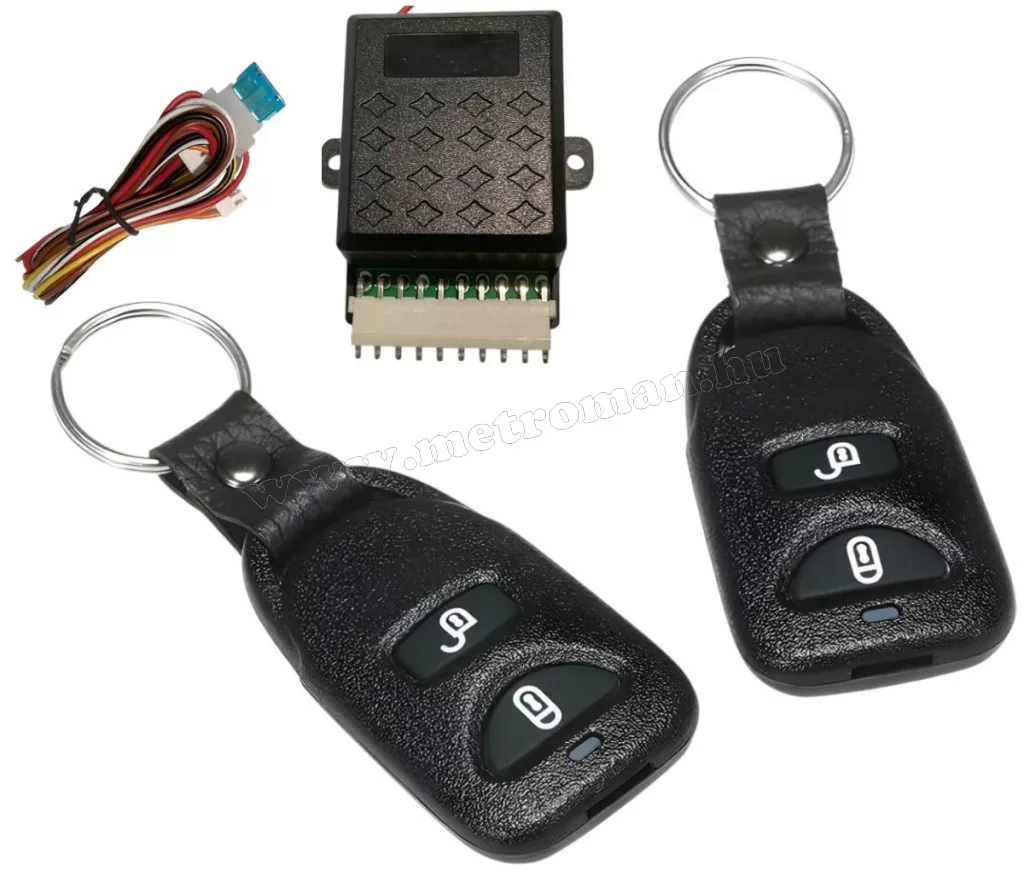

Az MM055 univerzális központizár távirányító modul meglévő központi zár elektronika vezérlésére, valamint közvetlen központizár motor működtetésére is használható. A relézett kimeneteknek köszönhetően pozitív és negatív vezérlésű rendszerekhez is beköthető.

Gyors bekötési útmutató

1. Beszerelés előtt

A bekötés előtt azonosítsa a gépjármű központizár rendszerének típusát:

• Negatív vezérlésű központi zár
• Pozitív vezérlésű központi zár
• Közvetlen motorvezérlésű rendszer
• Pneumatikus központi zár

A pontos bekötéshez használjon multimétert, és ellenőrizze a jármű gyári vezetékeit.

2. Tápellátás bekötése

Csatlakoztassa a vezérlőmodult a jármű megfelelő tápellátására:

• Állandó +12 V
• Test / negatív pont
• Irányjelző kimenetek a fényvisszajelzéshez

A tápellátást stabil, biztosított áramkörről javasolt levenni.

3. Központizár vezérlés bekötése

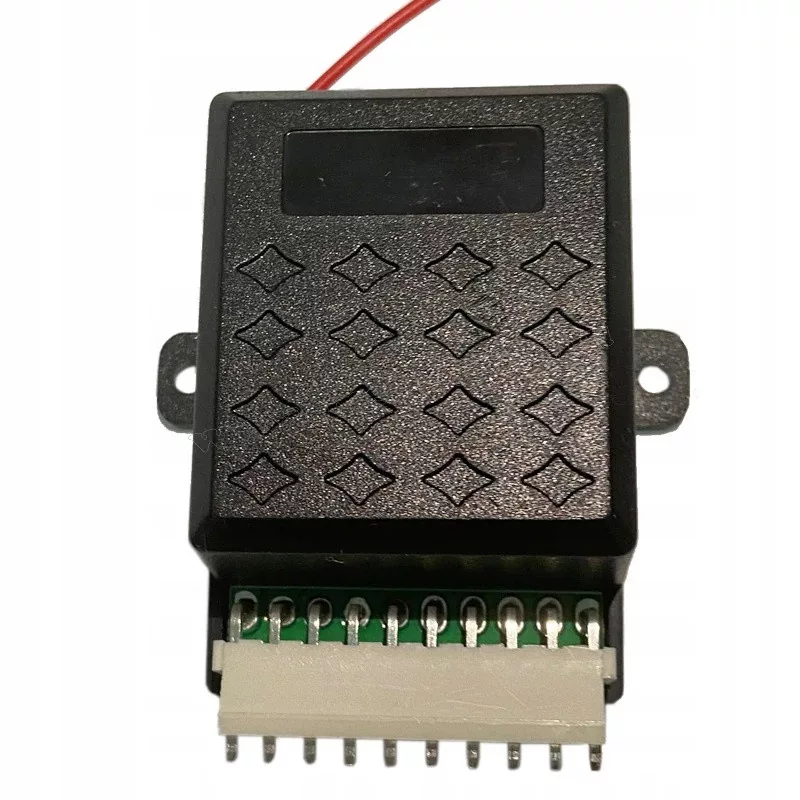

Az MM055 modul relés kimenetei többféle rendszerhez használhatók:

Meglévő központizár elektronika esetén

A modul a gyári központizár vezérlő nyitó és záró bemenetére köthető.
A rendszer típusától függően válassza a pozitív vagy negatív vezérlésű bekötést.

Közvetlen motorvezérlés esetén

A modul külön központizár elektronika nélkül is képes a központizár motorok vezérlésére. Ebben az esetben a motorvezetékeket a relézett kimenetekre kell csatlakoztatni.

Zárási idő beállítása

Alapértelmezett zárási/nyitási idő: 0,5 másodperc.

Pneumatikus központi zárhoz a vezérlési időt 3,5 másodpercre kell állítani.

Átállítás menete

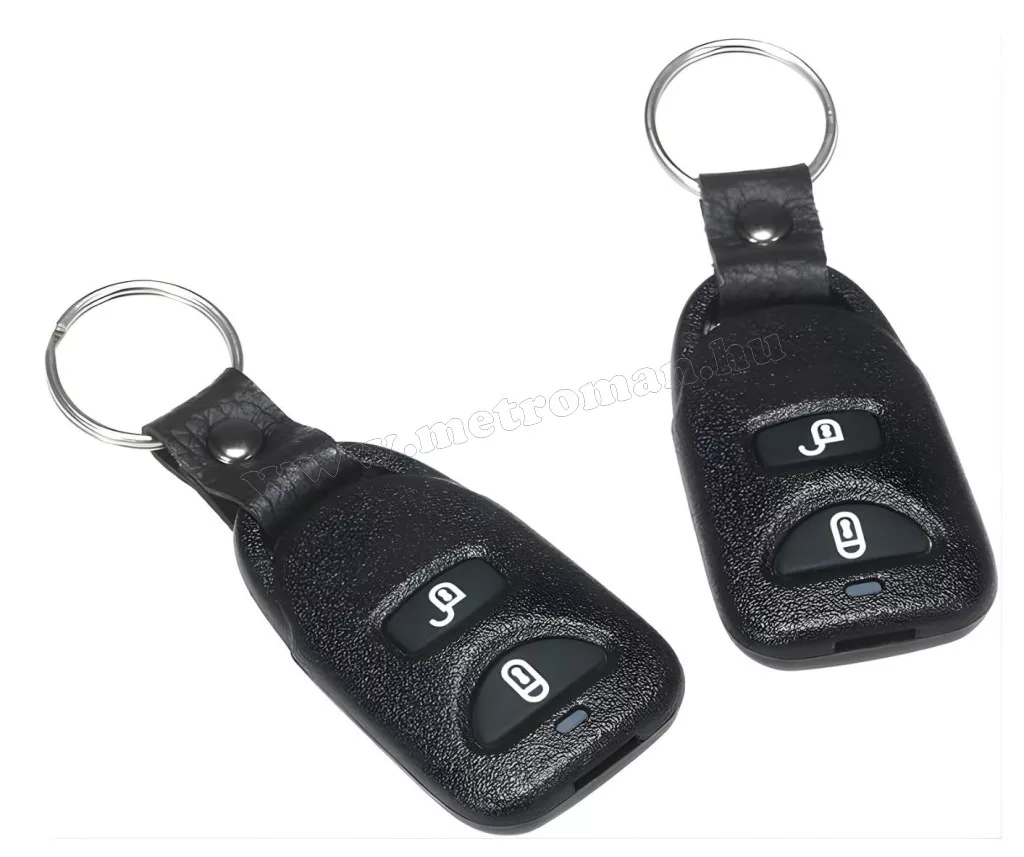

1. Nyomja meg egyszerre a távirányító nyitás és zárás gombját.
2. Tartsa nyomva kb. 3 másodpercig.
3. Csatlakoztassa le a modul tápfeszültségét.
4. Csatlakoztassa vissza a tápfeszültséget.
5. A hosszabb, 3,5 másodperces vezérlési idő aktiválódik.

A visszaállításhoz ismételje meg ugyanezt a műveletet.
