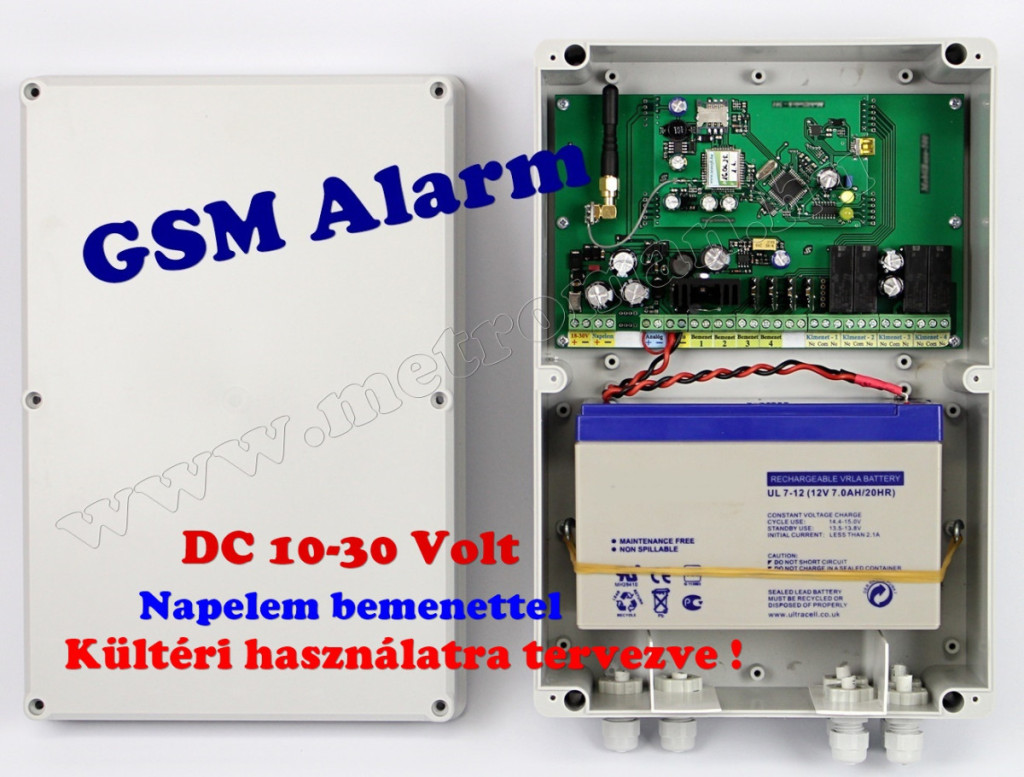

KMM-GSMR-101 Kültéri GSM riasztó szett főbb tulajdonságai :
- Beépített kártya független ipari GSM modul
- Riasztás esetén értesítés SMS -ben vagy telefonhívással max. 8 telefonszámra
- 4 db riasztás bemenet
- Alacsony akkufeszültség riasztás
- 4 db nagyáramú távirányítható kimenet ( max. 8 Amper/kimenet )
- 12 Voltos akkumulátoros működés
- Belső és külső akkumulátor csatlakoztatási lehetőség
- Napelemes töltés bemenet ( max. 20 Watt napelemhez )
- 18-30 Voltos töltés bemenet ( pl. 230/24 V tápegységről )
- PC-vel házilag felprogramozható

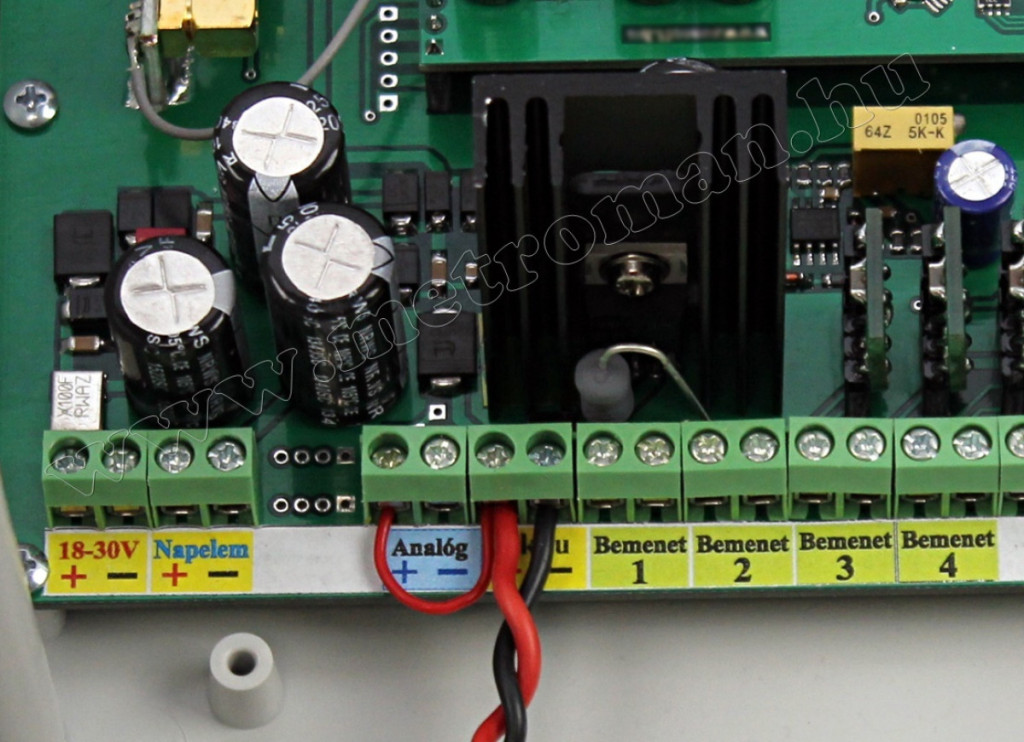

A napelemes és akkumulátoros GSM riasztó és távirányító és biztonságtechnikai rendszer, mely célja a kihelyezett és felügyelet nélküli kaptárak, mezőgazdasági eszközök, gépek lopás elleni védelme . A rendszer legfontosabb része a központi egység , mely kiegészíthető külső savas (gépkocsi) akkumulátorral, és napelemmel is. A készülék alapvetően akkumulátorról tud működni mely lehet belső 7Ah -s zselés akkumumlátor, vagy/és külső savas akkumulátor is. Az akkumulátorok nem tartozékok, azok külön vásárolhatóak !! Az akkumulátorok folytonos vagy szakaszos töltéséről gondoskodni kell, mely történhet külső 18-30Vdc egyenfeszültségű áramforrásról , vagy 10-20W-os napelemről is. Ha a készülék belső zselés akkumulátorról jár, akkor egy 10W-os napelem elegendő annak utántöltésére. Ekkor a készülék külső vagy napelemes tápellátás nélkül folyamatos üzemben kb. 2-3 napig működőképes , külső 40Ah-s savas akku- mulátorról kb. 10-12 napig tud működni . Analóg bemenete 0-15V között folyamatosan méri az akku feszült- ségét, és alacsony akkumulátor feszültség esetén riasztást fog adni.

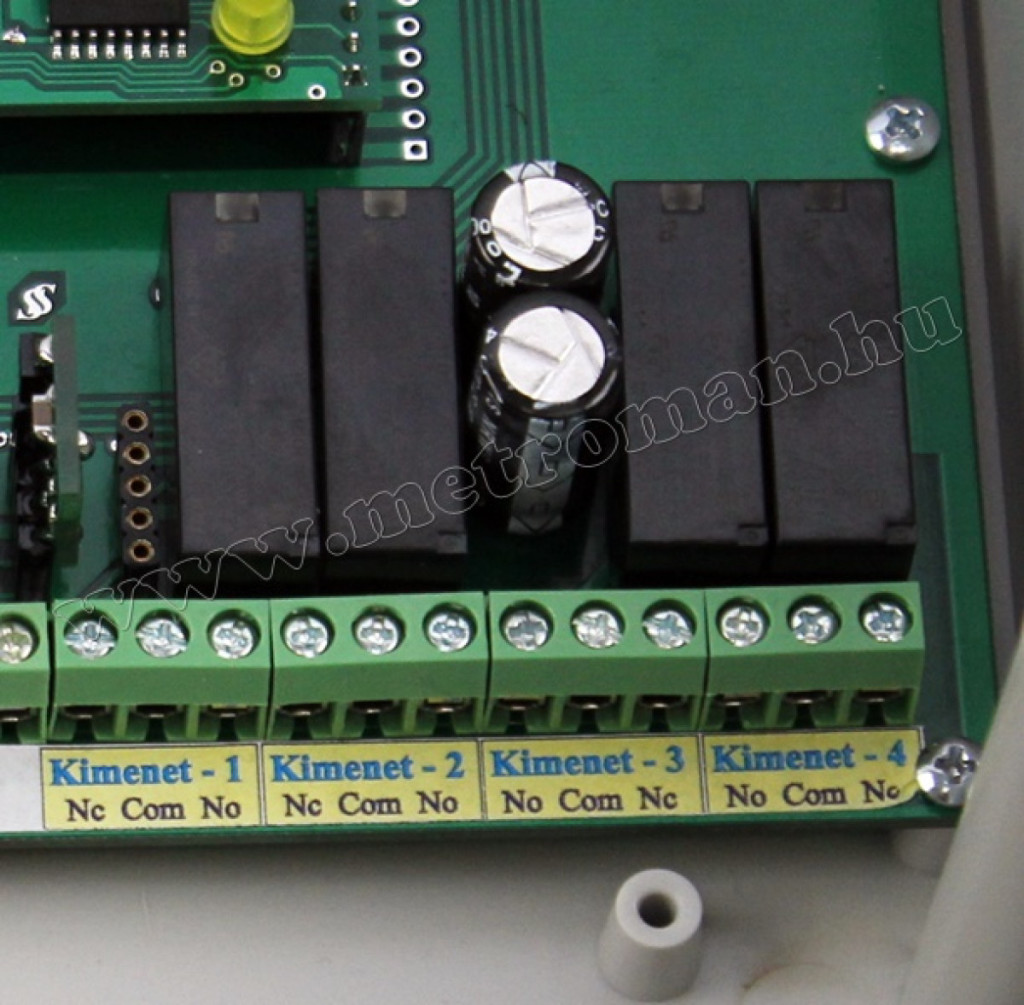

A központi egység 4 zónát tartalmaz, melyekre a szakadószálakat és a nyitásérzékelőket kell felfűzni. Egy bemenetre több, akár 50-100 nyitás érzékelő is köthető, ilyenkor az 1-1 körbe felfűzött érzékelők közös riasztást fognak adni, a mobiltelefonra érkező riasztás neve és típusa csak az adott kört fogja megjelölni. A modulnak 4 db egyáramkörös nagyáramú, hálózati feszültség kapcsolására alkalmas relés kimenete van .
Saját szoftverével laptopról, számítógépről programozható . A modul a felhasználót bemenetei változásáról az általa tetszőleges tartalomra programozott SMS-ben értesíti. Ezenkívül egy-egy (felhasználó által programozott) SMS-sel, vagy a hívószám felismerésen alapuló ingyenes hívással a relés kimenet állapota változtatható.
A modul 8 db telefonszámra programozható fel, így SMS is 8 számra küldhető . Tápfeszültsége 18-24V egyenfeszültség, min. 500mA terhelhető- séggel. Erre alkalmas lehet pl. egy laptop tápegység is. Minden bemenete egy-egy max. 16 karakter hosszú névvel nevez- hető el . A kimenetek ki- és bekapcsolását végző parancsokat is a felhasználó határozhatja meg. Relés kimenetei típusa lehet monostabil (kapcsoltatás után egy meghatározott idő elteltével automatiku- san kikapcsol) és bistabil (amikor a be- és a kikapcsolást is külön-külön paranccsal kell végezni) . A modul rendelkezik saját névvel és azonosítóval, a nagyobb számú modul egyidejű felügyeletére. A modul belső időzítői a kimeneteket monostabil módban ráhívással indítva max. 9999 mp (kb. 3 óra) időtartamra kapcsolhatják. A relék a programozott időtartam leteltekor automatikusan kikapcsolnak, és vissza- állnak eredeti állapotukba.
Minden telefonszámhoz megadható, hogy adott bemenetéről indított riasztás esetén melyik telefonra jelezzen SMS-sel és/vagy telefonhívással. A modulban beépített antenna található, mely általában kellő térerőt biztosít.
A GSM riasztó modul szolgáltató független ipari GSM modullal , PIN-kód nélküli előfizetéses vagy feltöltős mikroSIM kártyával működik. A GSM hálózatra feljelentkezés után a modul a letöltő szoftverrel a memóriájába betöltött konfigurációnak megfelelő állapotba kerül. A modul kikapcsolás után is megtartja a beállított értékeket , pl. a bemenetek nevét, kimenet állapotát, stb. és a tápfeszültség megjelenése után
működését az eredeti beállítással folytatja. A központi panelen a készülék státusának és esetleges hibajelzések kijelzésére szines LED diódák szolgálnak. Az energiatakarékosság jegyében ezek egy kék színű jumperrel be- vagy kikapcsolhatók. Célszerű a készülék üzembe helyezése után kikapcsolni azokat a kék jumper levételével. Az alsó Hbit jelzéső LED 3 színben az alábbi funkciókkal, üzenetekkel rendelkezik, a felső SMS jelzésű sárga LED-en az SMS küldése és a rácsengetés figyelhető meg

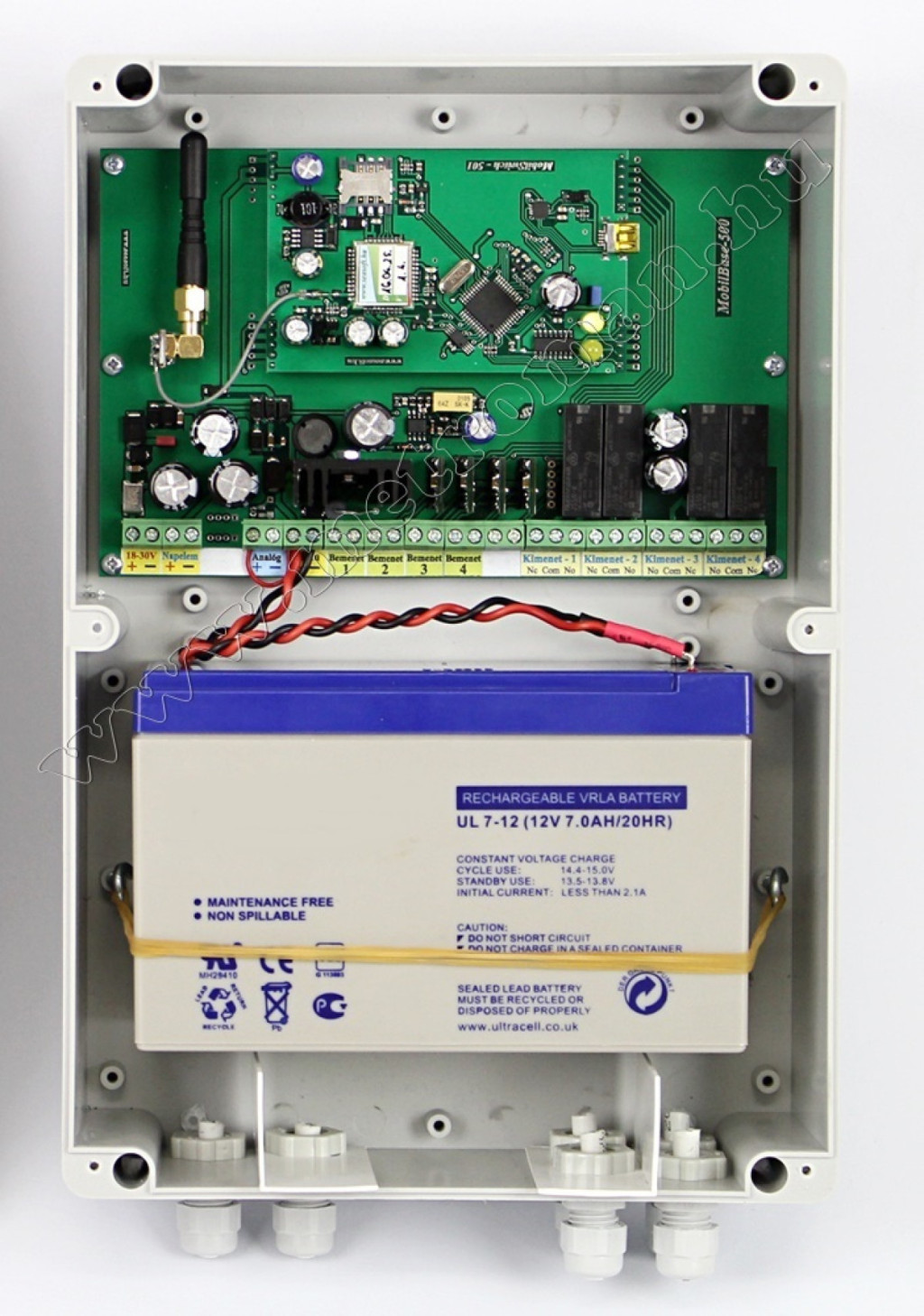

A KMM-GSMR-101 Kültéri GSM riasztó szett csomag tartalma :

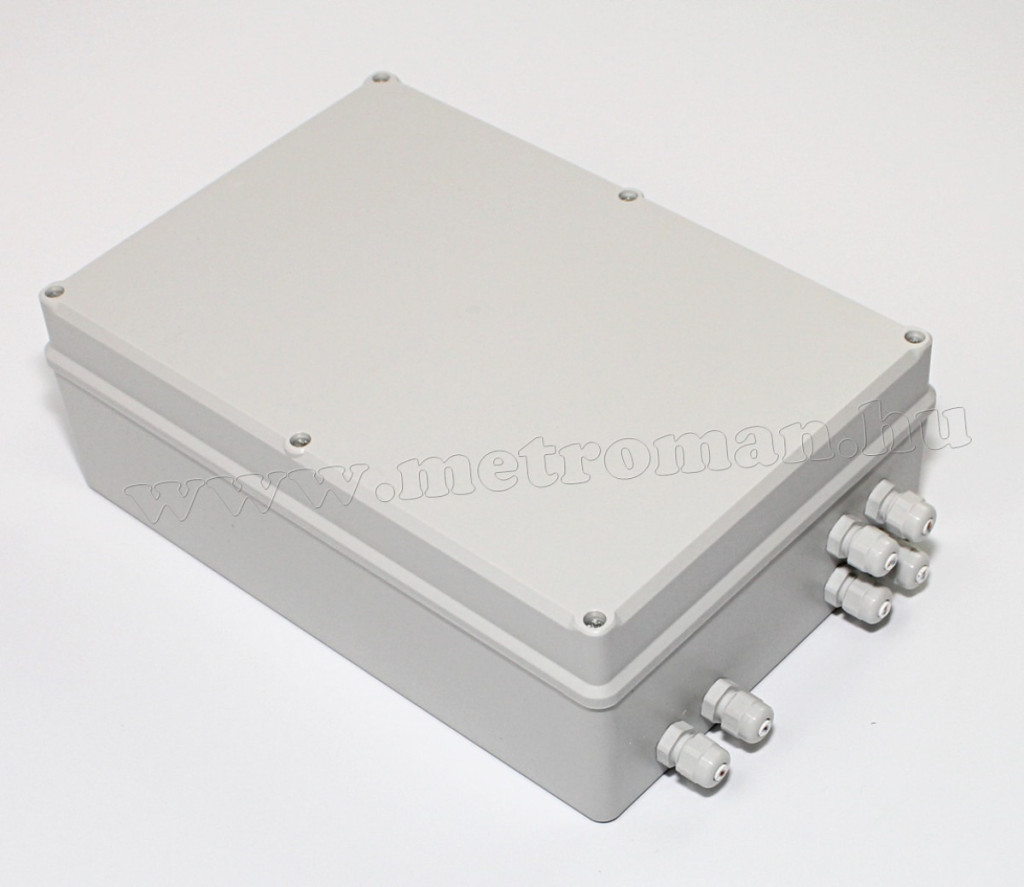

- 1 db riasztó központ vízvédett műanyag dobozban beépített GSM hívómudullal
A képen látható akkumulátor csak illusztráció , nem tartozéka a csomagnak, de külön megvásárolható !
Ami nem tartozék, de ajánlott, külön megvásárolható :
-
12 V / 7 Ah Belső akkumulátor , melyről önállóan is működik, de külső akkumulátor esetén szabotázs védelmet is biztosít. Cikkszámok :
M000MUL7AH , M000M106028 , M000MBAT-LEAD-12
-
Külső autó akkumulátor . Javasolt méret
40 Ah . Cikkszámok :
M000M0608-03-0009Q-
Nyitás érzékelő és
elmozdítás érzékelő mellyel ajtók, ablakok, egyéb nyílászárok, pl. kaptárak nyitásának védelme valamint annak talapzatára szerelve elmozdításuk is védhető: Használható bármilyen egyéb tárgy elmozdítás elleni védelmére is, amennyiben a nyitásérzékelő egyik felét a fix aljzatra, a másik felét pedig a figyelni kívánt tárgyra rögzítjük. 1 bemenetre több, akár 50-100 érzékelő is sorba köthető.
Megfelelő szerelés mellett gyakorlatilag a téves riasztás kizárható , ezért legbiztonságosabban ez az érzékelő használható : Cikkszámok :
M000MTANEFM102 ,
M000MTANEFM102B- Barna színű, kültéren sem feltűnű vezeték a nyitás érzékelőkhőz : Cikkszámok :
M000MMKH1X05BA-
Infra sorompó . Kültéren is használható, de számolnunk kell a rendszeres tévriasztások lehetőségével, ezért kevésbé ajánlott. Használata megnöveli az áramfelvételt, ezért csak belső akkuval használata nem ajánlott. Cikkszámok :
M000MMDC0317-
DSC kültéri mozgásérzékelő . Kisállat védett ugyan, de csak a földön mászkáló kisebb állatokat tudja biztonsággal kiszűrni. Az előtte közvetlenül elrepülő madarak, a rárepülő rovarok akár gyakori téves riasztást is okozhatnak, ezért használata csak ezek figyelembe vételével ajánlott. Cikkszám :
M000MLC151-
ATSUMI SIR10S intelligens 3 lencsés kültéri profi kisállat védett mozgásérzékelő. A legkomolyabban védett a téves riasztások ellen, de kültéren az előtte elrepülő nagyobb madarak, vagy pl. méhészetekben a nagyobb mennyiségű rászálló méhek esetén a téves riasztások nem kizárhatóak, ezért használata csak ezek figyelembe vételével ajánlott. Cikkszám :
M000MSIR10S-
És használható még egy egyszerű, kissé naivnak tűnő, de sok esetben praktikus hétköznapi módszer is, melynek a lényege, hogy egyik bemenetre egy vékony vezetéket körbe fűzünk, mely ha elszakad, szintén riasztás jelzést kapunk a megadott telefonszámokra.
-
20 Wattos napelem . Cikkszám :
M000MMF20WA GSM kaptár védelmi rendszertől függetlenűl működő, de biztonsági szintjének növeléséhez ajánlott megfigyelő kamerák .
-
Mobil rejtett SD kártyás DVR felvevős megfigyelőkamera . Elemmel vagy elem méretű akkuval használható akár hónapokig. Az felvételt mozgás esetén SD kártyára rögzíti mely számítógépen visszanézhető. Cikkszámok :
M000MSASDVRODR10 ,
M000MSASDVRODR20-
Mobil rejtett SD kártyás DVR felvevős GSM megfigyelőkamera , mely hasonló a fenti kamerákhoz, de mozgás esén nem csak a felvételt indítja, hanem
MMS-ben vagy Emailben képes képet küldeni. Cikkszámok :
M000MHC300M ,
M000MSASDVRODR30-
Wifi IP kamerák, melyek képe mobiltelefonon élőben nézhetőek . Hátrányuk, hogy csak
olyan helyre telepíthetőek, ahol van WIFI lefedettség. Cikkszámok :
M000MCAMSPOT4.1F ,
M000MSAS-IPCAM115 A rendszer telepítése magas fokú szakértelmet nem igényel, de jó műszaki érzéket, a telepítési útmutató részletes áttanulmányozását és alapfokú elektronikai ismereteket igen.
