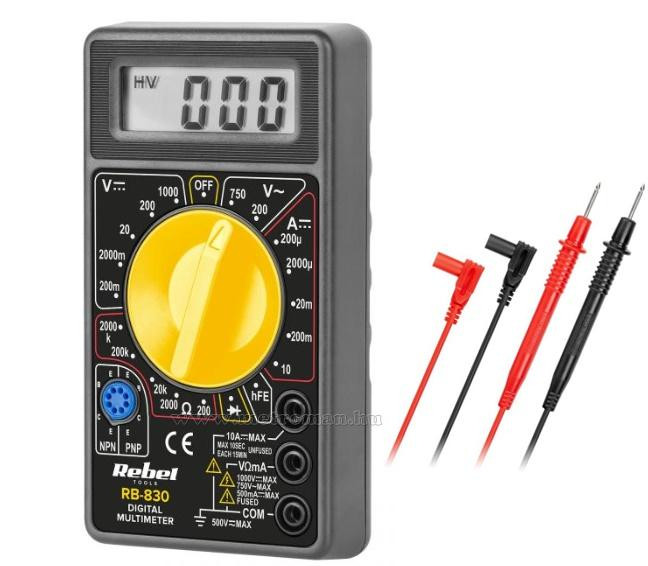

Az RB-830 digitális multiméter kézi tartományválasztással mér feszültséget, egyenáramot és ellenállást; dióda- és tranzisztorvizsgálat is rendelkezésre áll. A méréshez a kapcsolóállásnak és a bemeneti aljzatnak egyaránt megfelelőnek kell lennie.

Bekötés és feszültségmérés

A fekete mérővezetéket a COM, a pirosat a VΩmA aljzatba dugd. Egyenfeszültséghez a DCV, váltófeszültséghez a megfelelő ACV tartományt válaszd. Ha az érték ismeretlen, a legnagyobb megfelelő méréshatárból indulj. Érintsd a csúcsokat a vizsgált pontokhoz, majd olvasd le a kijelzőt. Ne lépd túl a 600 V-os AC/DC határt; a funkcióváltás előtt válaszd le a csúcsokat.

Egyenáram mérése

Legfeljebb 200 mA esetén a piros vezeték a VΩmA, 200 mA felett, legfeljebb 10 A-ig a 10A bemenetbe kerüljön. Ismeretlen áramnál a 10A bemenettel és tartománnyal indulj. A fekete vezeték maradjon COM-ban. Kikapcsolt áramkörben sorosan kösd be a műszert, és csak ezután helyezd feszültség alá az áramkört. Árammérő állásban soha ne kösd a műszert közvetlenül egy feszültségforrás két pólusára.

Ellenállás és dióda

Feszültségmentesítsd az áramkört, és süsd ki a kondenzátorokat. A piros vezeték legyen ismét a VΩmA aljzatban. Ismeretlen ellenállásnál indulj a 2 MΩ tartományból. Diódatesztnél a piros csúcs az anódra, a fekete a katódra kerüljön; a kijelző a nyitóirányú feszültséget mutatja.

Tranzisztor és használat utáni teendők

hFE állásban az ismert lábkiosztású tranzisztort a megfelelő NPN vagy PNP foglalatba helyezd. Használat után válaszd le a mérővezetékeket és állítsd OFF helyzetbe a kapcsolót. A 9 V-os elem cseréjét csak kikapcsolt, minden mérőkörről leválasztott készüléken végezd.

Gyakori kérdések

Miért kell aljzatot váltani nagyobb áramhoz?
A VΩmA bemenet kis áramokhoz, a 10A bemenet a nagyobb áramtartományhoz tartozik.

Mit jelent az „1” diódatesztnél?
Fordított bekötésnél vagy nyitott áramkörnél jelenhet meg.

Mikor állíthatok kisebb méréshatárt?
A mérőcsúcsok leválasztása után, a már megismert értékhez igazodva.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
