Rövidített gyors használati útmutató – Mérőműszer, digitális multiméter XL830L

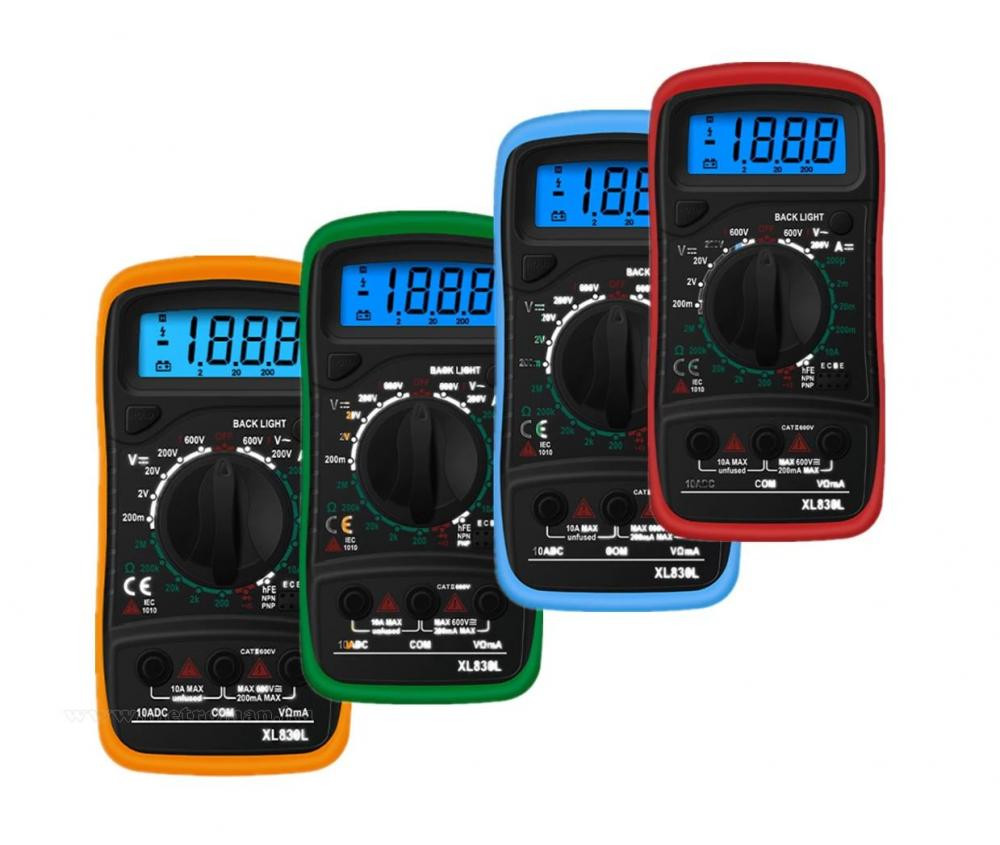

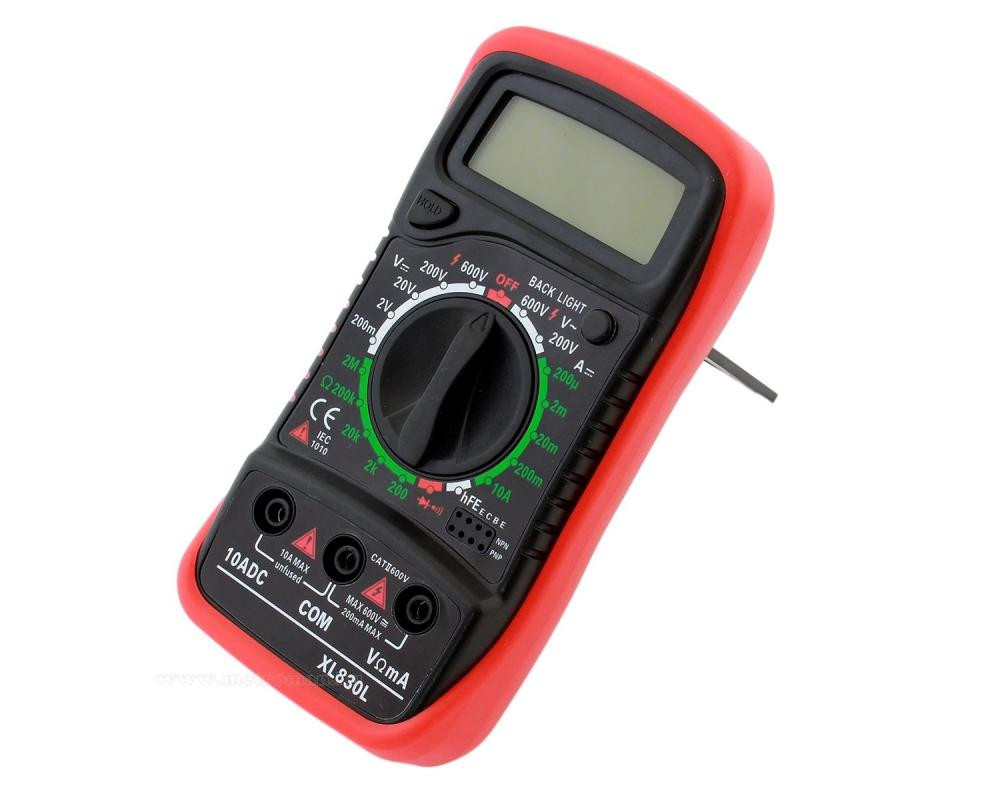

Az XL830L digitális multiméter kézi méréshatár-választással használható feszültség- és ellenállásmérésre, valamint dióda- és folytonosságvizsgálatra. Az alábbi lépések ezekhez az alapfunkciókhoz nyújtanak gyors segítséget.

Előkészítés és csatlakoztatás

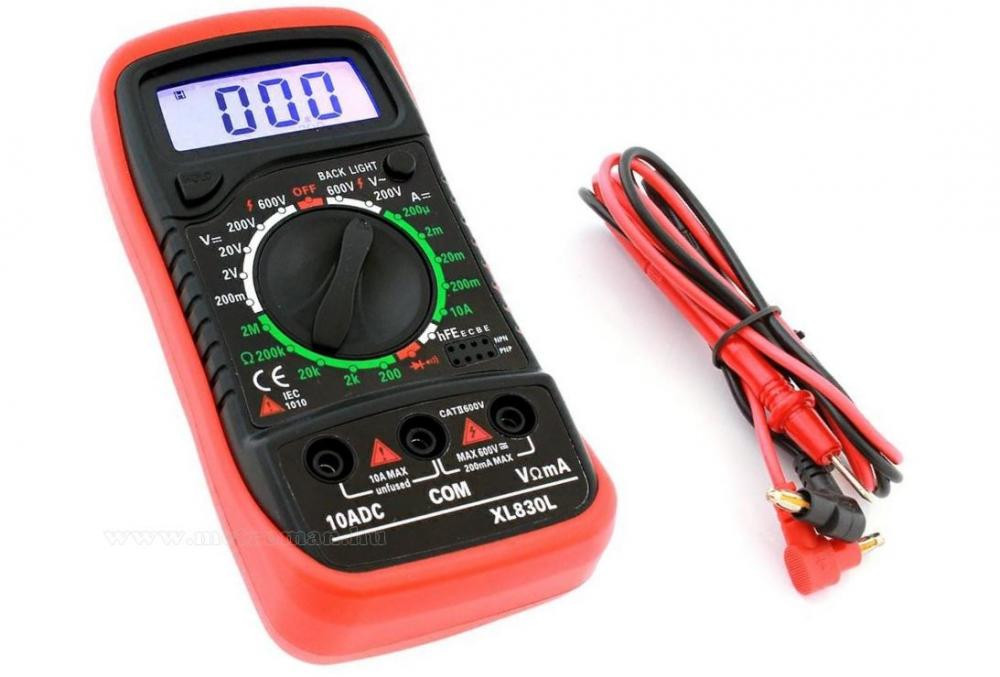

Ellenőrizd a mérővezetékek szigetelését és a készülék burkolatát. A fekete mérővezetéket a COM, a pirosat a VΩmA aljzatba csatlakoztasd. A műszert száraz körülmények között használd. Hideg helyről melegbe vitt készüléknél várd meg a páralecsapódás megszűnését. Tartomány- vagy funkcióváltás előtt távolítsd el a csúcsokat a mérőkörről.

Feszültségmérés lépései

Válaszd a V⎓ állást egyenfeszültséghez, vagy a V~ állást váltófeszültséghez. Ismeretlen értéknél a legnagyobb megfelelő tartományból indulj. DC módban 200 mV, 2 V, 20 V, 200 V és 600 V; AC módban 200 V és 600 V tartomány szerepel a leírásban. Érintsd a mérőcsúcsokat a mérési pontokhoz, majd olvasd le a kijelzőt. A 600 V-os határt ne lépd túl.

Ellenállás és vezeték folytonossága

Kapcsold le az áramkör tápellátását, és süsd ki a kondenzátorokat. Ellenálláshoz válaszd a megfelelő Ω tartományt; a legnagyobb felsorolt érték 2 MΩ. Folytonosságvizsgálatnál állítsd a kapcsolót a hangjelzéses állásba. A műszer körülbelül 20–30 Ω alatti ellenállásnál sípol, így leválasztott kábel vagy kapcsoló vezetése is ellenőrizhető.

Diódateszt és elemcsere

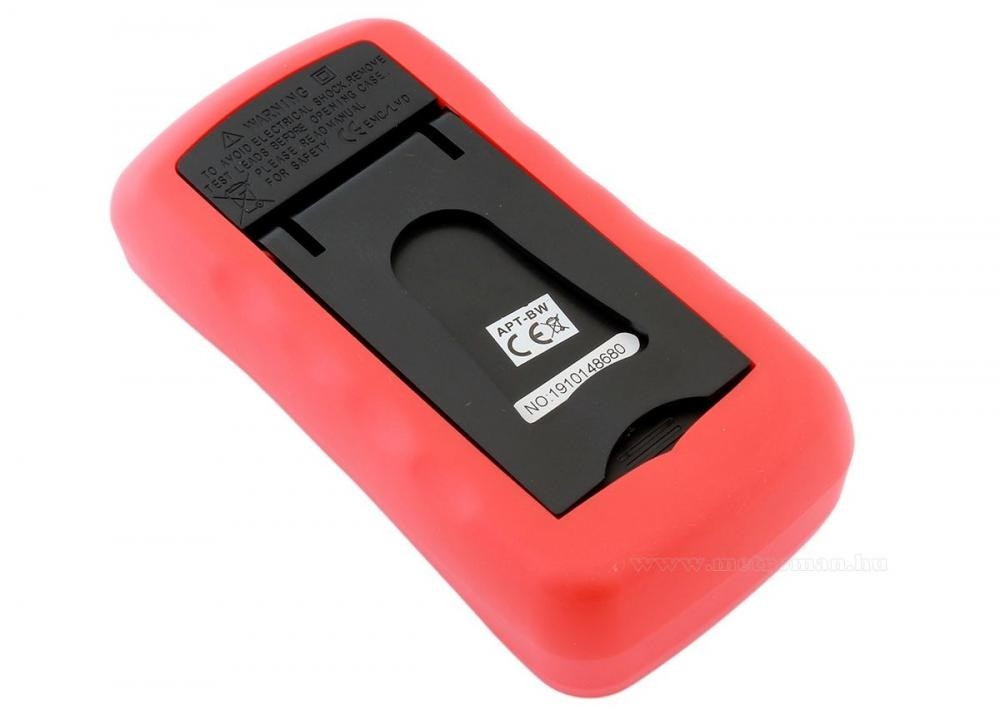

Diódaállásban a piros csúcsot az anódhoz, a feketét a katódhoz érintsd. Mérés után válaszd le a vezetékeket és kapcsold ki a műszert. Az alacsony elemfeszültség jelzésénél cseréld a 9 V-os, 6F22 elemet. A hátlapot csak teljes leválasztás és kikapcsolás után nyisd ki.

Gyakori kérdések

Melyik feszültségtartománnyal kezdjek?
Ha az érték ismeretlen, a legnagyobb megfelelő AC vagy DC tartománnyal.

Mérhetek ellenállást bekapcsolt készüléken?
Nem. Előbb válaszd le minden tápellátásról, és süsd ki a kondenzátorokat.

Miért nem sípol a folytonosságvizsgálat?
Ellenőrizd a kapcsolóállást, az érintkezést és azt, hogy az ellenállás elég kicsi-e.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
