Az SMA 19 digitális multiméter AC/DC alapméréseket, kapacitás-, frekvencia- és hőmérsékletmérést, valamint NCV feszültségkeresést kínál. A SEL és Hz% gombok az adott kapcsolóállásban elérhető funkciókat váltják.

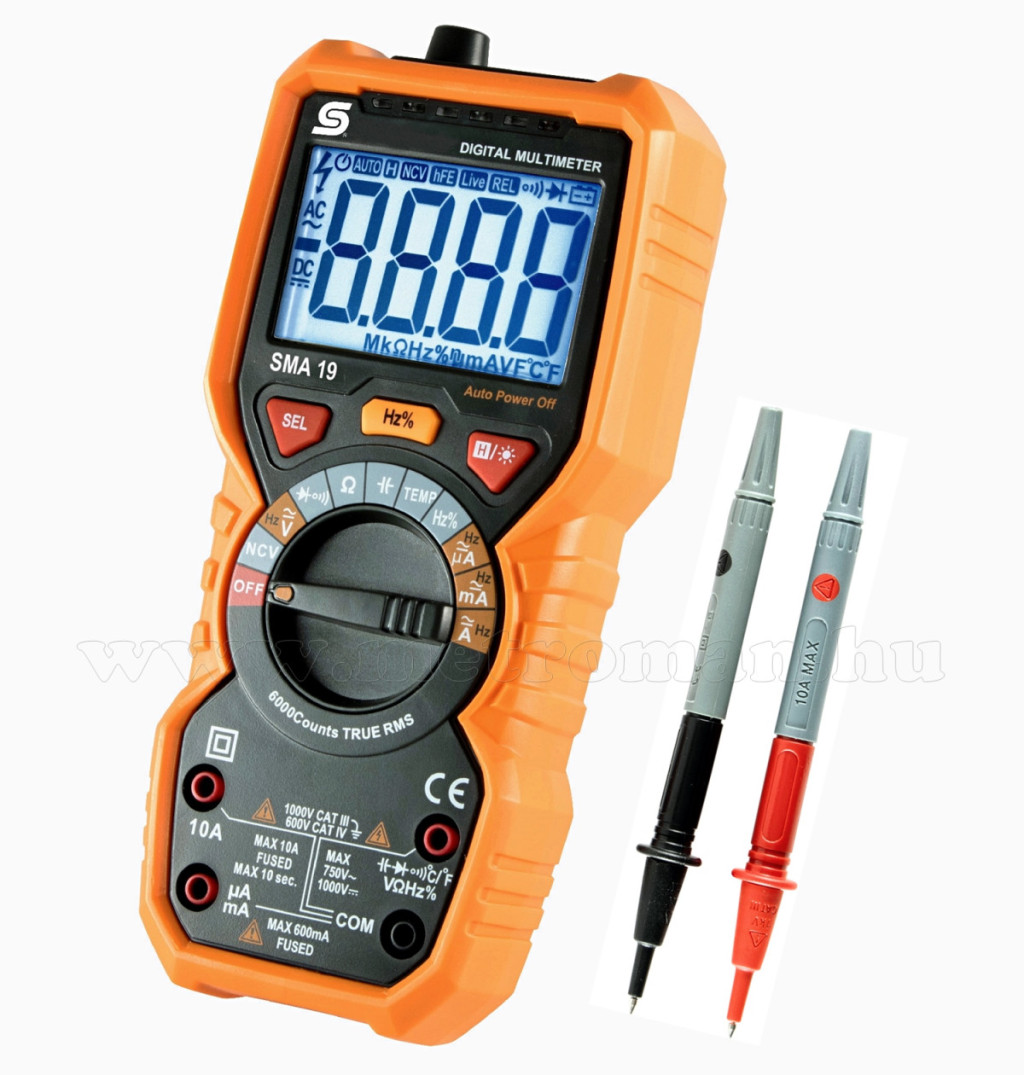

Feszültségmérés és funkcióválasztás

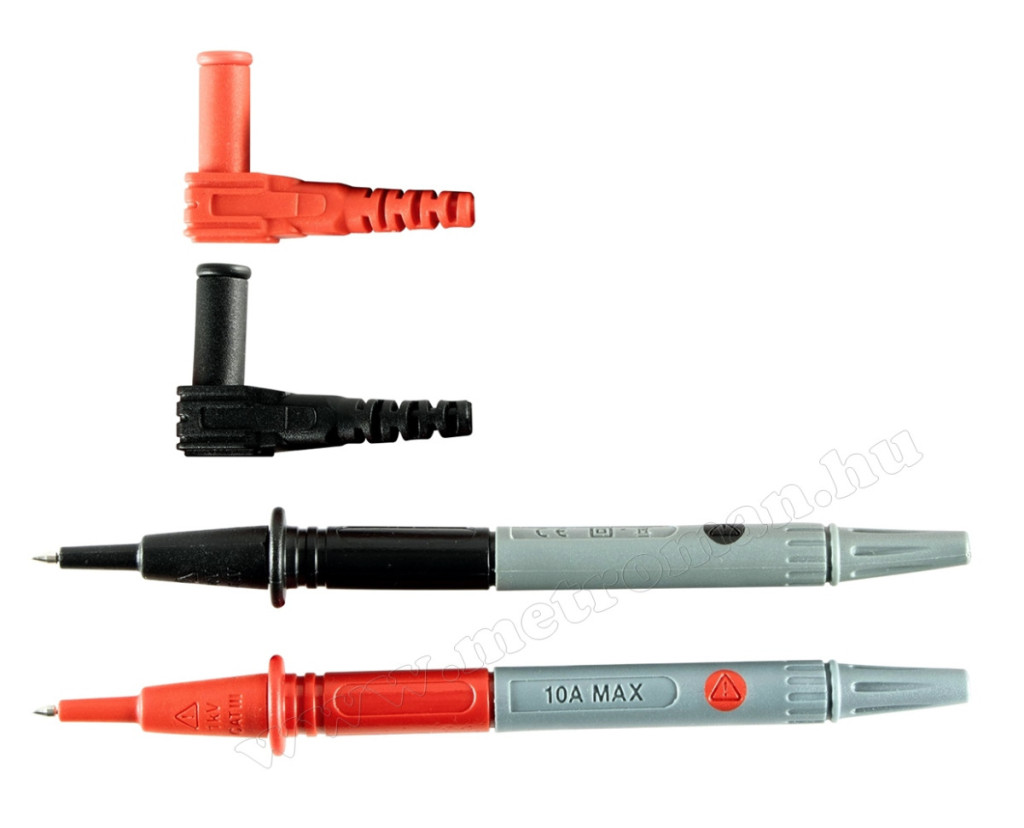

A fekete mérővezetéket a COM, a pirosat a V/Ω/Hz jelölésű többfunkciós aljzatba csatlakoztasd. Válaszd a feszültségmérési állást, majd a SEL gombbal az AC vagy DC módot. Ellenőrizd a kijelző jelölését. A biztonsági fejezet szigorúbb előírását követve ne kapcsolj a műszerre 600 V AC/DC feletti feszültséget. A mérési kategóriát és a mérővezetékek korlátait is tartsd be.

Árammérés és alkatrészvizsgálat

Áramméréshez a megfelelő µA/mA vagy 10A bemenetet és tartományt használd, a SEL gombbal beállítva az AC/DC módot. A műszert kikapcsolt áramkörbe sorosan iktasd be; árammérő bemenettel ne köss közvetlenül feszültségforrás két pólusára. 5 A felett legfeljebb 10 másodpercig mérj, két mérés között legalább 1 perc szünettel. Ellenállást, diódát, folytonosságot és kapacitást csak leválasztott, kisütött áramkörön vizsgálj.

Frekvencia és hőmérséklet

Hz% állásban a Hz% gombbal válts frekvencia és kitöltési tényező között; a megadott bemeneti tartomány 200 mV–10 V AC. Hőmérséklethez csatlakoztasd a K típusú szondát, válaszd a TEMP állást, és a SEL gombbal a °C/°F egységet. A szonda saját hőmérsékleti korlátját tartsd be: a műszer kijelzési tartománya nem jelenti automatikusan a szonda terhelhetőségét.

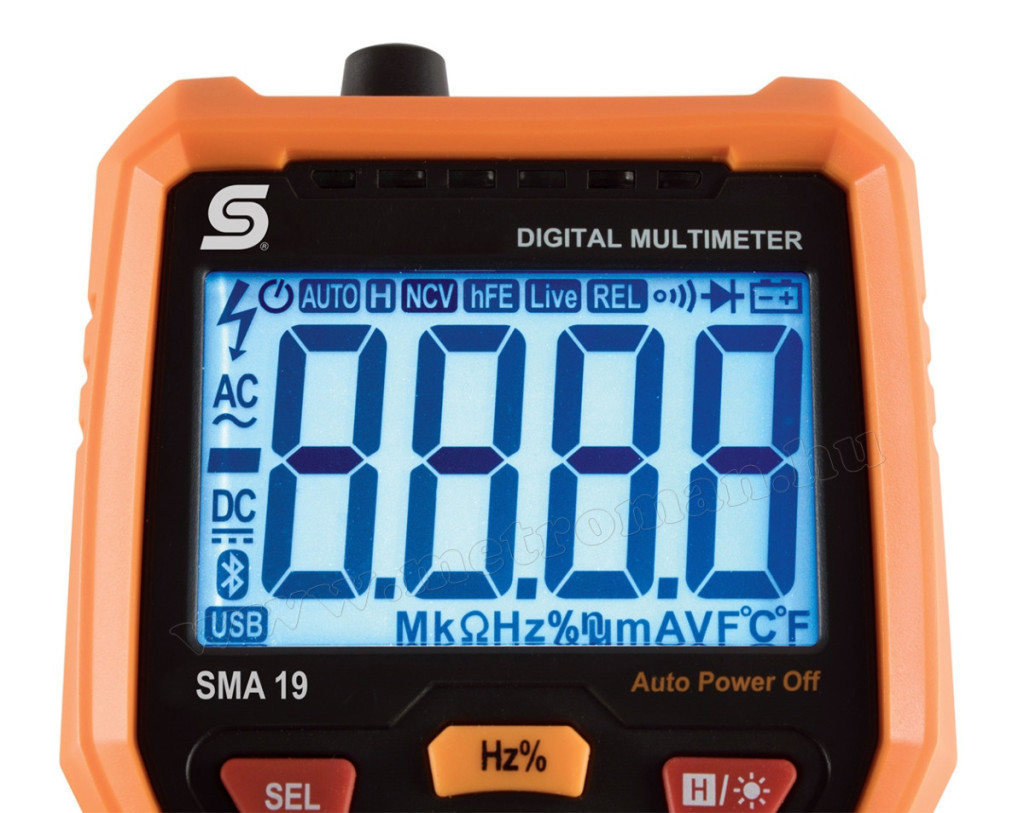

NCV és kijelző

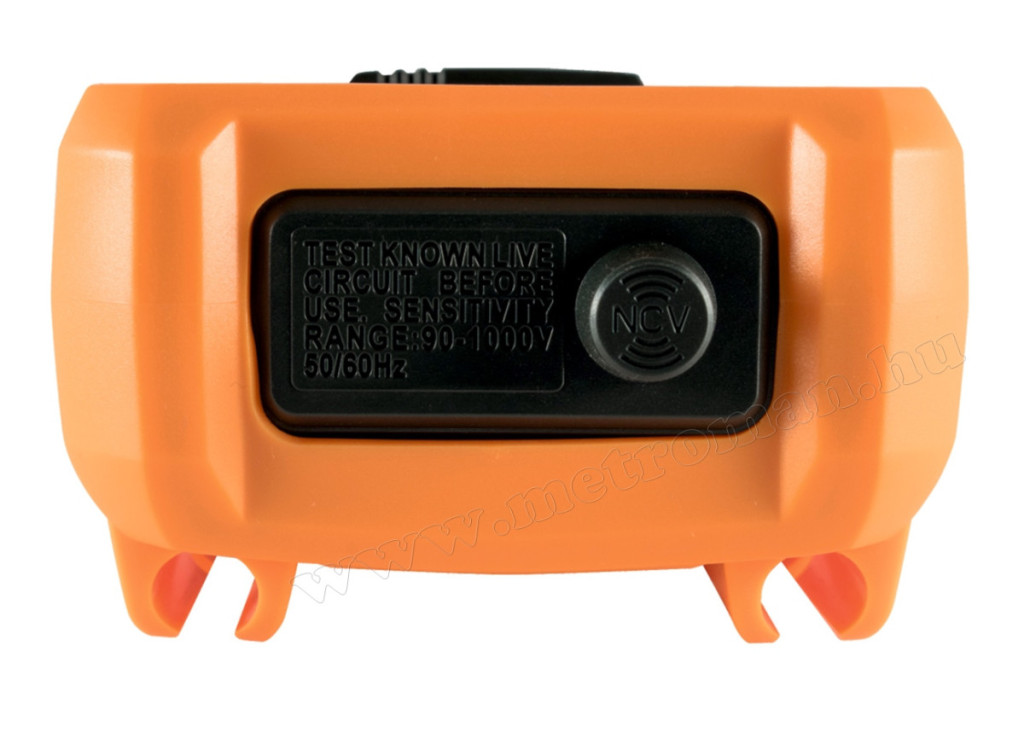

NCV állásban a felső érzékelőt közelítsd a vezetékhez. A jelzés hiánya nem bizonyít feszültségmentességet. A H gomb rövid nyomásával rögzítheted vagy feloldhatod az eredményt, 3 másodperces nyomva tartásával kapcsolhatod a háttérvilágítást.

Gyakori kérdések

Hogyan váltok Celsius és Fahrenheit között?
TEMP állásban nyomd meg a SEL gombot.

Miért lassú a kapacitásmérés?
Nagyobb kapacitásnál hosszabb idő kellhet a stabil kijelzéshez.

Milyen tápellátást igényel?
Négy 1,5 V-os AA elemet; elemcsere előtt kapcsold ki és válaszd le a műszert.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
