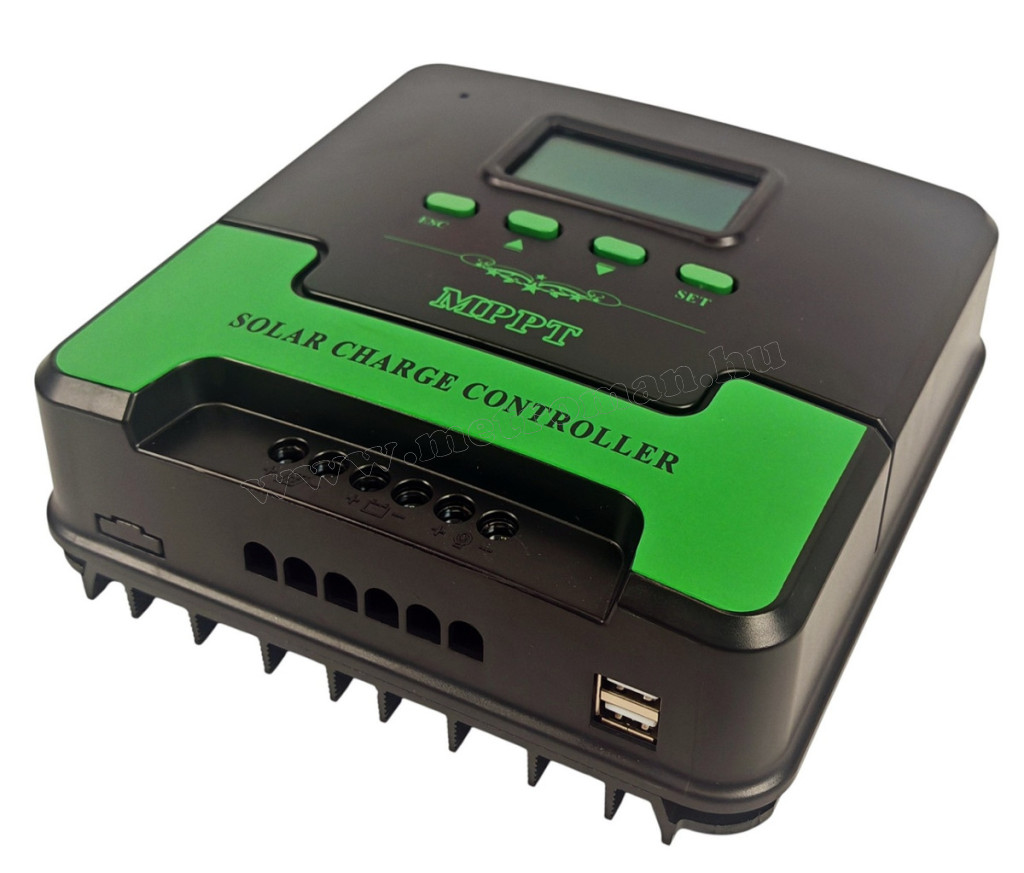

Napelem MPPT töltésvezérlő 12-24V 40 Amper CM-D40-MPPT

MPPT napelemes töltésszabályzó – intelligens mppt töltésvezérlő 12/24 V rendszerekhez

Ez a korszerű mppt töltésvezérlő a 12 V és 24 V‑os szigetüzemű rendszerek megbízható központi egysége. Az MPPT (Maximum Power Point Tracking) technológia folyamatosan a napelem maximális teljesítménypontjához igazítja a működést, így a hagyományos PWM szabályzókhoz képest akár 15–20%-kal több hasznos energiát képes kinyerni a napelemekből. Ha hatékony, hosszú távon stabil napelem töltésvezérlő megoldást keres, ez az eszköz ideális választás.

A készülék többféle akkumulátortípust támogat: zárt (AGM, VRLA), nyitott, gél, valamint – a megfelelő feszültségértékek beállításával – lítium akkumulátorokat is. Az intelligens, többlépcsős töltési algoritmus védi az akkumulátort a túltöltés, a mélykisütés és a túl nagy töltőáram okozta károsodásoktól, ezáltal jelentősen növeli az akkumulátor élettartamát és üzembiztonságát.

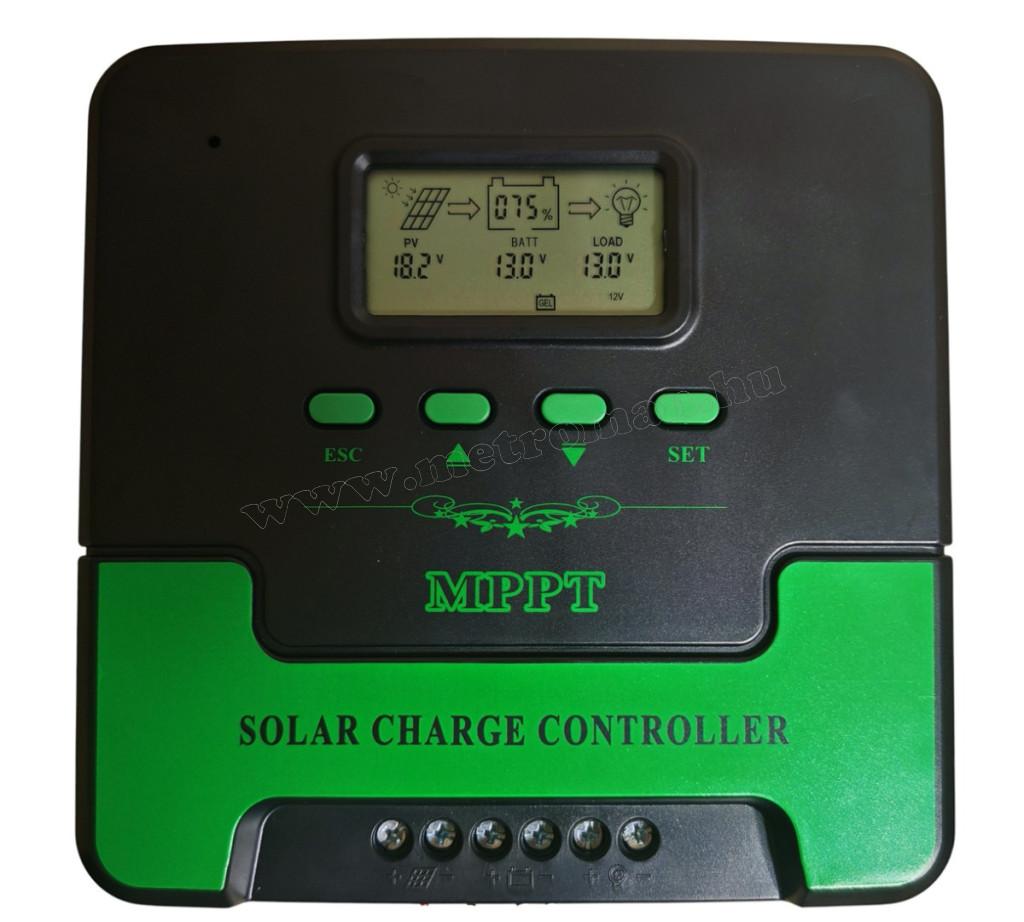

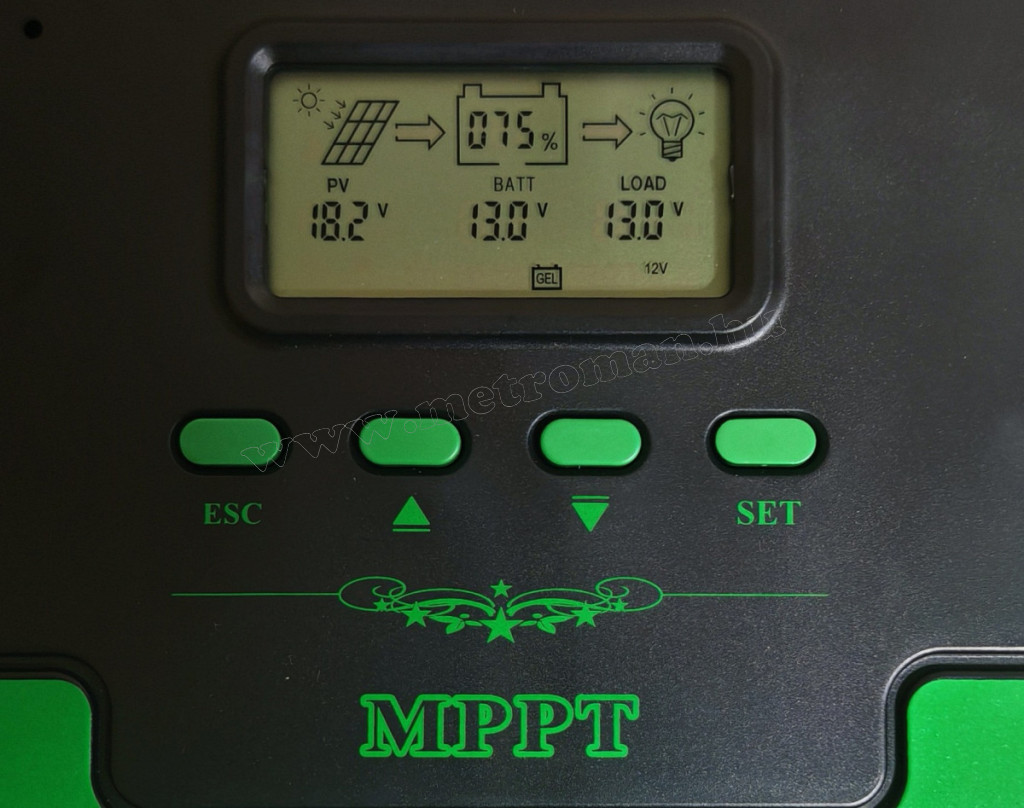

Az előlapi LCD kijelző áttekinthetően mutatja a napelem, az akkumulátor és a terhelés aktuális feszültségét, áramát, a napi és összesített energiatermelést. A beállítómenüben egyszerűen kiválasztható az akkumulátortípus, megadhatók a töltési feszültségek, valamint konfigurálható a LOAD (terhelés) kimenet üzemmódja – például:

• automatikus éjszakai világítás napelemről,
• időzített működés napnyugta után,
• folyamatos 24 órás tápellátás kis fogyasztású eszközöknek.

A beépített védelmi funkciók közé tartozik a napelem túlfeszültség‑védelem, a fordított polaritás elleni védelem, a terhelés rövidzár‑ és túlterhelés‑védelme, valamint a hőmérséklet‑felügyelet. Mindez biztosítja, hogy a napelem töltésvezérlő kedvezőtlen körülmények között is megbízhatóan üzemeljen, és óvja a csatlakoztatott akkumulátort, illetve fogyasztókat.

A kompakt, robusztus kivitel és a rendkívül alacsony saját fogyasztás miatt a vezérlő kiválóan használható:

• lakókocsi és lakóautó napelemes rendszeréhez,
• vitorlás és motoros hajó fedélzeti akkuinak töltéséhez,
• hétvégi ház, tanya vagy mobil konténer szigetüzemű áramellátásához,
• kerti és utcai LED világítás, kapunyitó, kamerarendszer, riasztó tápellátásához.

Telepítési tanácsok és tippek

• Helyes sorrend: először mindig az akkumulátort csatlakoztassa az mppt töltésvezérlő BAT kimenetére, csak ezután a napelemeket, végül a fogyasztókat. Így a vezérlő hibamentesen felismeri, hogy 12 V‑os vagy 24 V‑os rendszert használ.
• Biztonság: ügyeljen a + és – pólusok pontos bekötésére. A polaritás felcserélése vagy véletlen összezárása a napelem töltésvezérlő és az akkumulátor azonnali meghibásodását okozhatja. A PV és az akkumulátor köré építsen be megfelelő értékű biztosítót vagy kismegszakítót.

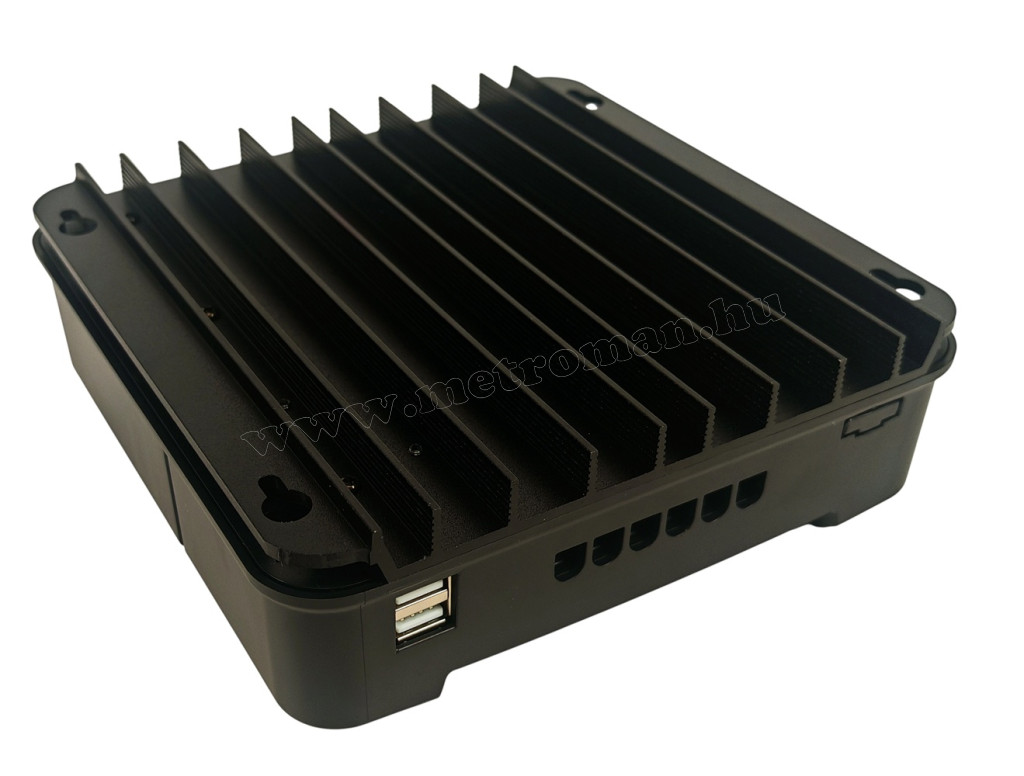

• Elhelyezés: száraz, jól szellőző, árnyékos helyre szerelje. Hagyjon legalább 15 cm szabad helyet a vezérlő felett és alatt, hogy a levegő természetes úton áramolhasson, és a hűtőborda ne melegedjen túl. Ne tegye közvetlenül akkumulátor fölé, és ne zárt, rosszul szellőző dobozba.
• Napelem leválasztása akku cserekor: ha a rendszert alkalmi töltésre használja, vagy gyakran cserél akkumulátort, építsen a napelem pozitív vezetékébe egy DC leválasztó kapcsolót. Így akku cserekor egyszerűen lekapcsolhatja a paneleket a vezérlőről.
• Megfelelő kábelezés: használjon a rendszeráramhoz és a kábelhosszhoz illeszkedő keresztmetszetet, és minden csavaros kötést húzzon meg feszesre. A túl vékony vagy rosszul rögzített vezeték feszültségeséshez, melegedéshez és teljesítményveszteséghez vezet.

Ezzel az intelligens, nagy hatásfokú mppt töltésvezérlő segítségével stabil, biztonságos és hosszú élettartamú napelemes rendszert építhet otthonra, lakókocsiba vagy hajóra – bárhová, ahol megbízható napelem töltésvezérlő megoldásra van szükség.

CM-D40-MPPT napelem töltésvezérlő műszaki adatok:

• Anyag: ABS műanyag + fém ház
• Rendszerfeszültség: 12 V / 24 V, automatikus felismerés
• Üresjárási fogyasztás: < 0,4 W
• Napelem bemeneti feszültség: max. 100 V (VOC)
• Akkumulátor feszültség tartomány: 9–32 V
• Működési feszültségtartomány (PV oldal): akkufeszültség +2 V – 50 V (max.)
• Névleges töltőáram: 40 A
• Névleges terhelőáram (LOAD): 20 A
• USB kimenet: 5 V DC / 3 A (összesen)
• Maximális napelem teljesítmény: 480 W @ 12 V, 960 W @ 24 V
• Hőmérséklet-kompenzáció: –2 mV / °C / 2 V (alapérték)
• Üzemi hőmérséklet: –10 °C … +65 °C
• Védettségi szint: IP21
• Elektromágneses kompatibilitás: 2014/30/EU irányelvnek megfelelő
• Alkalmazási területek: napelemes utcai világítás, napelemes tetők és előtetők, szigetüzemű napelemes áramtermelő rendszerek, lakókocsi/lakóautó (RV) rendszerek, napelemes reklámtáblák stb.
• Kijelző: nagy felbontású LCD, amely mutatja az üzemállapotot, töltési adatokat és időzítési beállításokat; a paraméterek a menüből módosíthatók

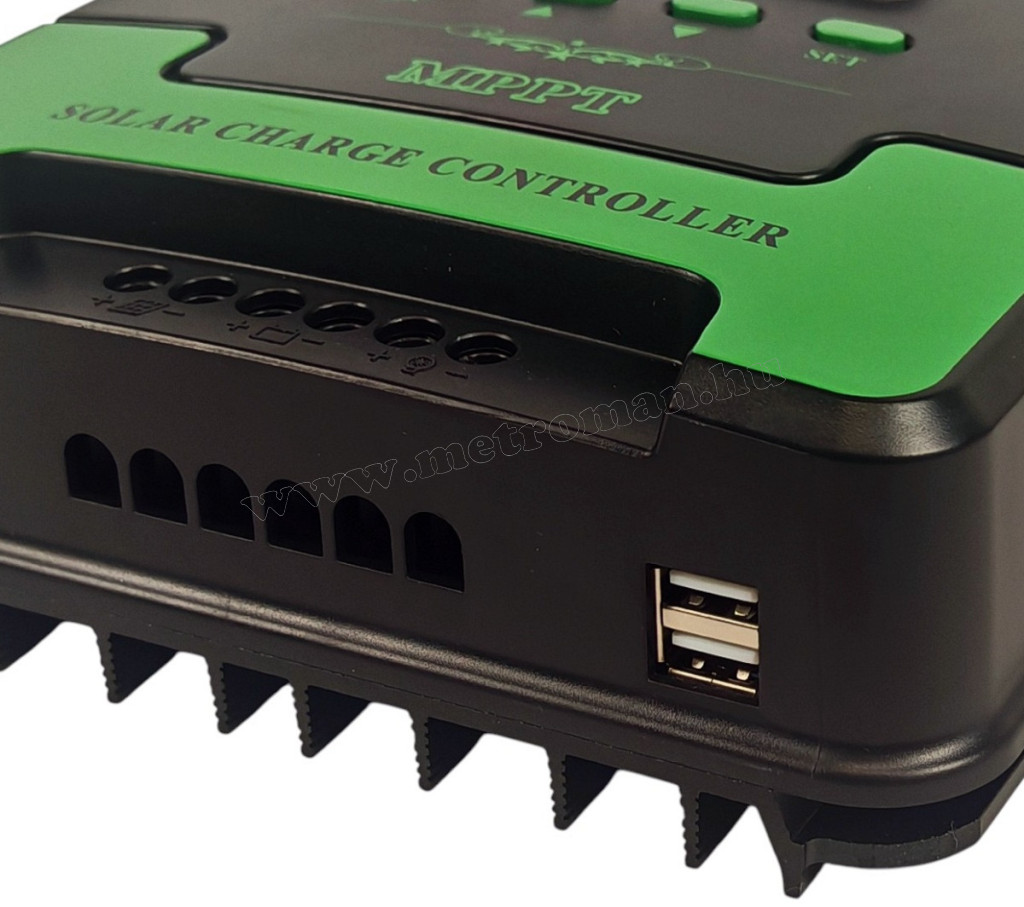

• Csatlakozók: nagy keresztmetszetű, nagy osztástávolságú sorkapcsok, fokozott szigetelési biztonsággal és megbízható rögzítéssel; csökkentett feszültségesés és veszteség

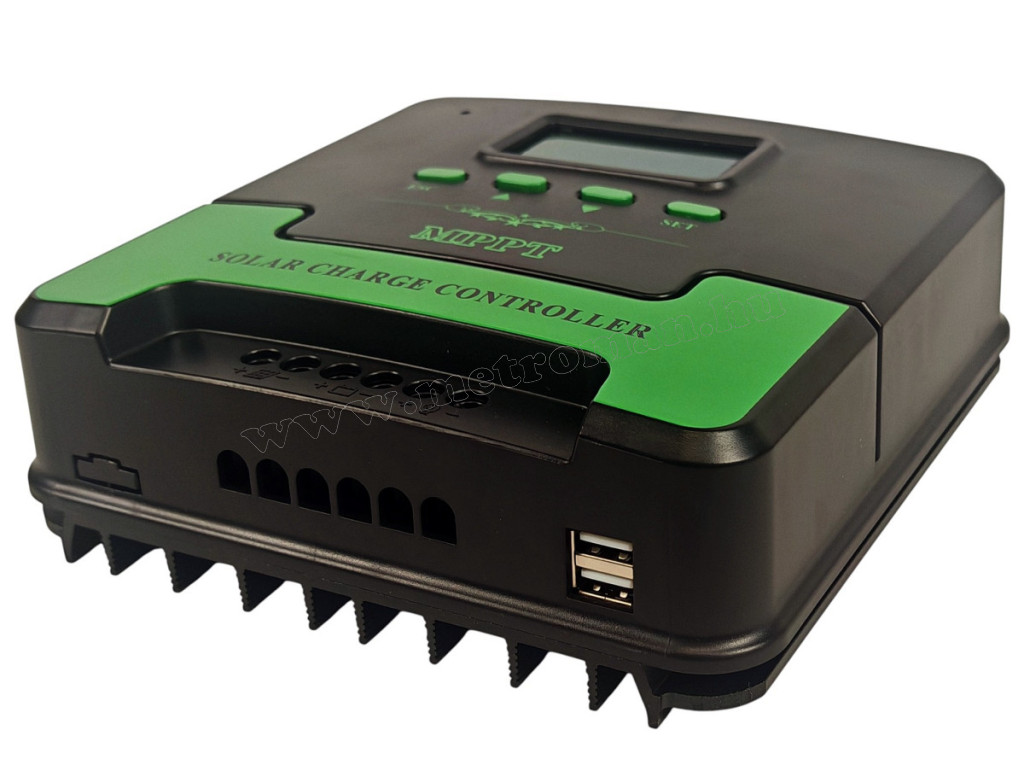

• USB funkció: több USB‑töltőport, kompatibilis a legtöbb USB‑s eszközzel (okostelefon, tablet, játékkonzol stb.)

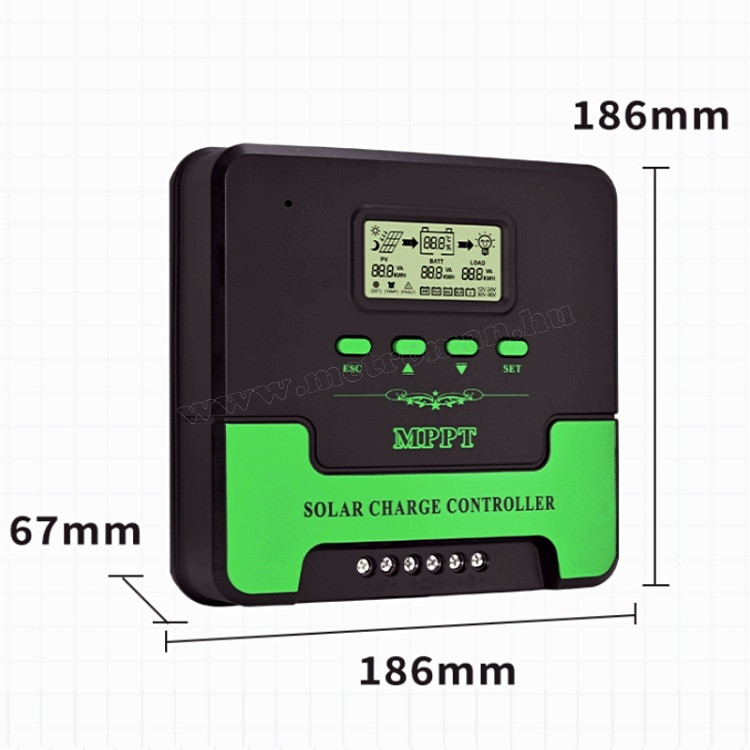

• Méret: 18.6x18.6x6.7 cm
• Tömeg: 946 g
