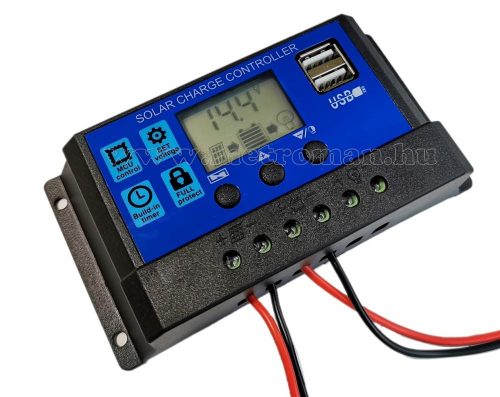

Napelem töltésvezérlő 12/24V 40A M0293-PWM

12/24V 40A M0293-PWM Napelem töltésvezérlő használati útmutató

Rövidített használati útmutató – PWM napelem töltésvezérlő (12/24 V, 40 A; fogyasztó kimenet 10 A)

1) Fontos biztonsági tudnivalók

• A helytelen polaritás (+/– felcserélése) vagy rövidzár a készülék tönkremenetelét okozhatja, garanciavesztéssel járhat.
• Mindig először az akkumulátort csatlakoztassa, és csak utána a napelemet és a fogyasztót. (A vezérlő így ismeri fel helyesen a 12/24 V-ot.)
• Csak ólomsavas / AGM / GÉL akkukhoz való. Lítiumhoz nem használható.
• A vezérlő nem vízálló: csak száraz, nedvességtől védett helyre szerelje (kültéren vízálló dobozba, ne tűző napra).

2) Terhelhetőség, méretezés

• Napelem töltőáram max.: 40 A
• Fogyasztó (LOAD) kimenet max.: 10 A (~120 W 12 V-on)
  • Nagyobb fogyasztókat (szivattyú, motor, inverter) közvetlenül az akkura kössön.
  • Ha mégis vezérelt kimenetről kell nagyobb terhelés: relé beiktatása (hozzáértőknek), védődióda kötelező.
• Max. napelem teljesítmény: 12 V rendszer: 520 W, 24 V rendszer: 1040 W (csak 24 V napelem + 24 V akku esetén).
• Ajánlott kábel: teljesítménytől függően kb. 1,5–6 mm² réz (a gyártó „ajánlott vezeték” résznél 4–6 mm²-t is megad).

3) Biztosítékozás

• Akkumulátor és vezérlő közé biztosíték használata kötelező: 40 A.
• A fogyasztó kimenetre ajánlott: 10 A (a terheléshez igazítva).

4) Bekötési sorrend

A töltésvezérlőre először mindig az akkumulátort csatlakoztassa és csak utána a napelemet és a fogyasztót!

1. Akkumulátor → vezérlő
2. Napelem → vezérlő
3. Fogyasztó (pl. LED világítás) → LOAD kimenet

Tipp: ha gyakran cserél akkumulátort / alkalmi töltés, tegyen kapcsolót a napelem vezetékébe, hogy akku-cserénél a panel könnyen lekapcsolható legyen.

5) Menü és gombkezelés (röviden)

• Menü gomb röviden: léptetés a kijelzett információk/menüpontok között.
• Menü gomb hosszan: belépés a beállításba (érték villog).
• Fel/Le gomb: érték módosítása
  • a Le gomb: a fogyasztó kimenet Ki/Be kapcsolása is.
• Kilépés/mentés: Menü gomb hosszan, amíg a villogás megszűnik.

6) Fő beállítások

A) Akkumulátor típus (B01–B03)

• B01 (alap): zárt ólomsavas / AGM – max töltőfesz.: 14,4 V (24 V: 28,8 V)
• B02: GÉL – max töltőfesz.: 14,2 V (24 V: 28,4 V)
• B03: nyitott ólomsavas – max töltőfesz.: 14,6 V (24 V: 29,2 V)

B) Fogyasztó kimenet időzítés (0–24 óra)

• 24H: kézzel kapcsolható, folyamatos működés
• 01–23 óra: sötétedéskor bekapcsol, a beállított idő után kikapcsol
• 00 óra: sötétedéskor bekapcsol, világosban kapcsol le
  (Megjegyzés: sötétedést a napelem töltésének megszűnéséből érzékeli, nem fényérzékelővel.)

C) Csepptöltő (float) feszültség

• 12 V akku: 13–15 V
• 24 V akku: 26–30 V

D) Akkuőr (mélykisülés védelem – lekapcsolási feszültség)

• 12 V akku: 9–11,5 V
• 24 V akku: 18–23 V

E) Visszakapcsolási feszültség (LOAD újra bekapcsol)

• 12 V akku: 11,5–13 V
• 24 V akku: 23–26 V

7) Egyéb fontos megkötés

• Negatív földelést tilos alkalmazni. Ha földelni akar, az útmutató szerint csak a pozitív pólusokon szabad (különben rövidzár és meghibásodás lehet).
