Szolár, Napelem csatlakozó pár 30A MMC4-PRO

MC4 napelem csatlakozó napelemes rendszerek kábelezéséhez

Az MC4 napelem csatlakozó pár praktikus szerelési kiegészítő napelem panelek és fotovoltaikus rendszerek DC oldali kábelezésének kialakításához. Segítségével oldható csatlakozással szerelhetők a megfelelő szolárvezetékek, így használható például napelemkábelek elkészítéséhez, toldásához vagy a rendszer különböző MC4 csatlakozású elemeinek bekötéséhez.

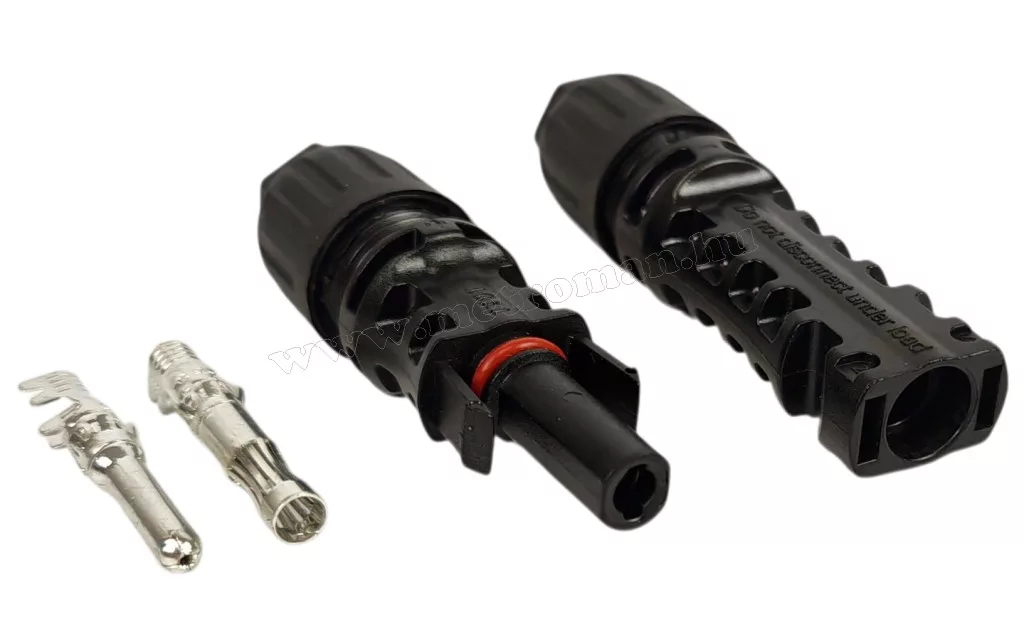

A készletben a képen látható apa és anya csatlakozó, valamint a hozzájuk tartozó fém érintkezők találhatók, vagyis egy komplett csatlakozópár kialakításához szükséges elemeket kapod.

Akár 6 mm²-es szolárkábelhez

A csatlakozó legfeljebb 6 mm² keresztmetszetű vezetékhez használható. A gyártó 6 mm²-es vezetéknél 30 A maximális áramerősséget ad meg, így a csatlakozó nagyobb teljesítményű napelemes rendszerek kábelezésénél is alkalmazható, amennyiben a rendszer elektromos paraméterei megfelelnek a csatlakozó specifikációinak.

A kábel elektromos érintkezése a mellékelt fém kontaktuson keresztül történik. A megfelelően előkészített vezetékre az érintkezőt szakszerűen kell rögzíteni, majd a csatlakozóházba helyezni. Fotovoltaikus kábelezésnél különösen fontos a megfelelő kábel, krimpelőszerszám és szerelési technológia alkalmazása.

600/1000 V DC és IP67 kivitel

A gyártói specifikáció szerint az MC4 csatlakozó 600/1000 V DC feszültségig használható, IP67 védettségű, üzemi hőmérséklet-tartománya pedig -40 és +90 °C közötti. Ezek a tulajdonságok alkalmassá teszik napelemes rendszerek kültéri kábelezésének kialakítására.

Az IP67 védelem megfelelő összeszerelés mellett fontos előny a kültéren elhelyezett csatlakozásoknál, ahol a kábelezést por, nedvesség és változó időjárási körülmények érhetik.

Hol használható az MC4 napelem csatlakozó?

Elsősorban MC4 rendszerű napelemkábelek szereléséhez készült. Hasznos lehet napelem panelek kábelezésénél, szolár hosszabbító vezetékek készítésénél, illetve töltésvezérlők vagy inverterek felé vezető megfelelő DC kábelezés kialakításakor.

Lakóautó, lakókocsi, hétvégi ház, hajó vagy szigetüzemű napelemes rendszer kiépítésekor ugyancsak használható, ha a rendszer csatlakozási módja és elektromos paraméterei megfelelnek a termék specifikációinak.

Stabil csatlakozás megfelelő szereléssel

A megbízható napelemes rendszer egyik alapja a szakszerű DC kábelezés. A vezetéket megfelelően kell blankolni, a fém érintkezőt az erre szolgáló krimpelőfogóval kell rögzíteni, majd az érintkezőt a megfelelő polaritású csatlakozóházba kell beilleszteni.

A napelem fény hatására feszültséget termel, ezért a csatlakozók szerelését és bontását nem szabad terhelés alatt végezni. A polaritást csatlakoztatás előtt minden esetben ellenőrizni kell.

Műszaki adatok

Szerelési és biztonsági útmutató

Az MC4 csatlakozó szerelése előtt mindig feszültség- és terhelésmentesítsd a napelemes rendszert, mivel a napelem fény hatására egyenfeszültséget termel. A szolárkábelt megfelelő hosszban blankold, ügyelve arra, hogy a vezetőszálak ne sérüljenek meg. A fém érintkezőt a kábel keresztmetszetének megfelelő krimpelőszerszámmal rögzítsd, majd helyezd be a megfelelő csatlakozóházba. Összekapcsolás előtt mindig ellenőrizd a vezetékek helyes polaritását. A csatlakozókat teljesen nyomd össze, hogy megfelelően reteszelődjenek. A tömítések és a kábelrögzítés megfelelő illeszkedése szükséges a kültéri védelem biztosításához. Sérült, deformálódott vagy bizonytalanul érintkező alkatrészt ne használj. Az MC4 csatlakozást terhelés alatt ne húzd szét, mert egyenáramú ívképződés veszélye állhat fenn. A szerelést és az üzembe helyezést a napelemes rendszerre vonatkozó villamos biztonsági előírások betartásával végezd.

Gyakori kérdések – MC4 napelem csatlakozó

Mire használható az MC4 napelem csatlakozó?
Napelemes rendszerek DC kábelezésének csatlakoztatására, például megfelelő szolárkábelek és hosszabbító vezetékek kialakításához.

Mekkora kábel használható hozzá?
A gyártó legfeljebb 6 mm² kábelkeresztmetszetet ad meg.

Mekkora áramot bír az MC4 csatlakozó?
A gyártói adat szerint 6 mm²-es vezetéknél maximum 30 A terhelhetőségű.

Kültéren is használható?
Igen. A termék gyártói specifikációja IP67 védettséget ad meg. A védettséghez természetesen szakszerűen összeállított, megfelelően zárt csatlakozás szükséges.

Apa és anya csatlakozó is jár hozzá?

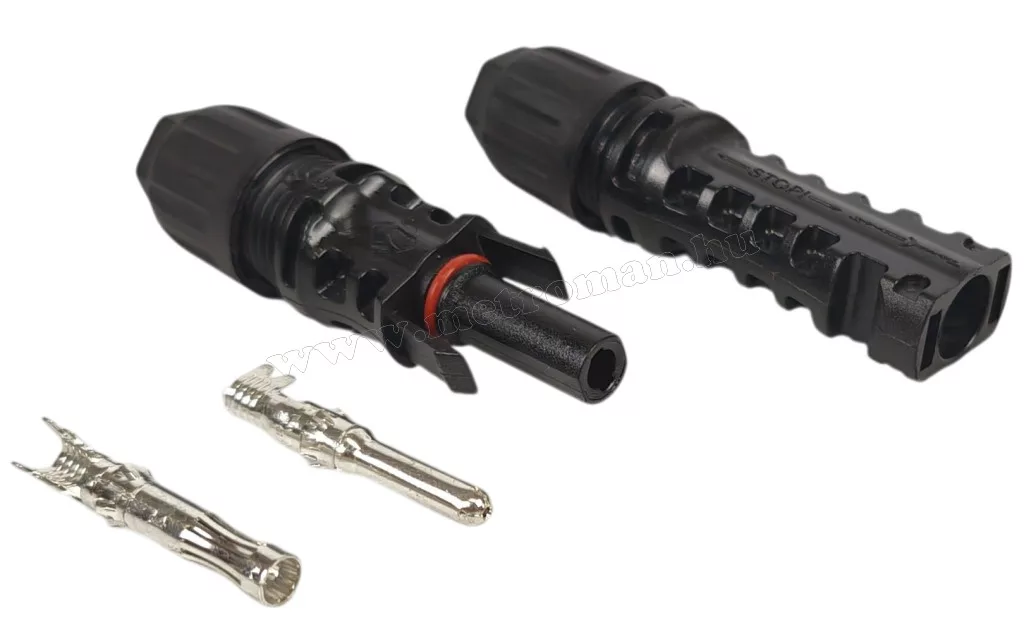

Igen. A képen egy apa és egy anya csatlakozóház, valamint a hozzájuk tartozó két fém érintkező látható.

Kell hozzá speciális szerszám?
A megbízható elektromos kötés kialakításához megfelelő, az alkalmazott érintkezőhöz és kábelkeresztmetszethez használható krimpelőszerszám szükséges.

Szét lehet húzni az MC4 csatlakozót működő napelemnél?
Terhelés alatt nem szabad bontani. A napelem fény hatására feszültséget termel, ezért szerelés előtt a rendszert megfelelően feszültség- és terhelésmentesíteni kell.
