Távirányítós vezérlő modul Mlogic MM660 RF-N1
2 990 Ft
Távirányítós vezérlő modul Mlogic MM660 RF-N1
Raktáron
2 990 Ft
A vásárlás után járó pontok:
90 Ft

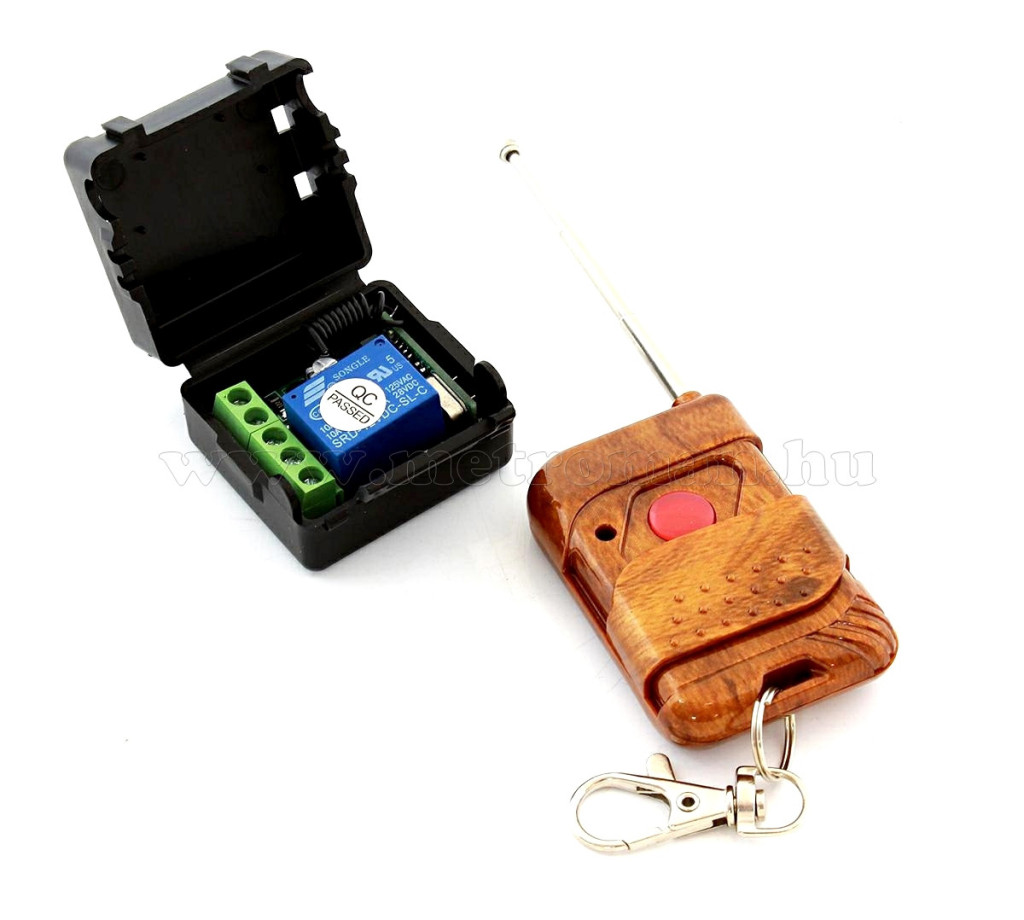

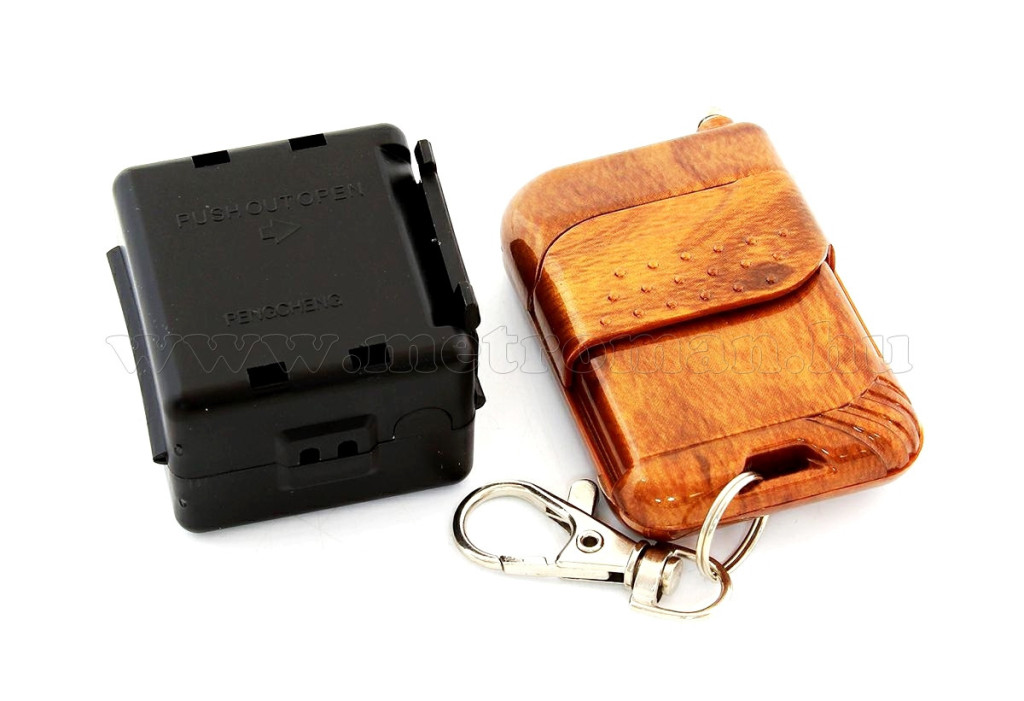

1 csatornás távirányítós vezérlő modul, mely alkalmas 12V és 230 V-os készülékek vezeték nélküli ki/be kapcsolására, mint pl. világítás, motorok, fűtés stb.
- Üzemi feszültség : 12 Volt
- NO / NC kimenetekkel
- 6 különböző kapcsolási mód
- Max. kapcsolási áram : 12 V-10A v. 230V 7A
- 1 db távirányítóval
Csomagajánlatok
Mlogic MM660 RF egycsatornás Távirányítós vezérlő modul
Bővíthető további távirányítókkal.
A csomag 1 db távirányítót tartalmaz. A készülékhez további távirányítók taníthatóak ( max. 30 db )
Kompatibilis távirányítók:
MCA500-433MHz
A távirányító modul 6 különböző kapcsolási módba programozható. (csak a 2023. 05 utáni modellek!)
- 1-es mód: A relé addig marad zárva, amíg a távirányító gombját nyomva tartjuk. (alapbeállítás)
- 2-es mód: A relé a távirányító gombjának megnyomására zár majd újbóli megnyomásra nyit.
- 3-as mód: A relé a távirányító egyik gombjának megnyomására zár majd a másik gomb megnyomásra nyit. Ez a mód csak kétgombos távirányító esetén használható, vagy oly módon, hogy az egyik távirányító megnyomására zár, a másik távirányítóval pedig nyitható. Ennek funkciónak a programozásakor a távirányító két gombját egymás után, a LED felvillanásakor kell megnyomni.
- 4-es mód: A relé a távirányító gombjának megnyomására 5 másodpercig zár, majd kinyit.
- 5-ös mód: A relé a távirányító gombjának megnyomására 10 másodpercig zár, majd kinyit.
- 6-os mód: A relé a távirányító gombjának megnyomására 15 másodpercig zár, majd kinyit.
Több távirányító, vagy többgombos távirányító esetén lehetőség van ara is, hogy az a különböző gombok, különböző nyitási módokat működtessenek.
Példa. Szeretnénk az A gombhoz a 2-es módot, a B gombhoz pedig 4-es módot beállítani. Ezt az alábbiak szerint végezhetjük el:
Először töröljük a memóriát (program gomb 8-szor). Nyomjuk meg 2-ször a program gombot, majd, amikor a LED felvillan nyomjuk meg a távirányító A gombját. Utána közvetlenül nyomjuk meg a program gombot 4-szer, majd nyomjuk meg a távirányító B gombját
Műszaki adatok:
- Ház anyaga: műanyag
- Kivitel : Beépíthető
- Tápellátás: 12V DC (tápegység nem tartozék)
- Frekvencia: 433 MHz
- Áramfelvétel: 0,1 A
- A relé terhelési értéke: 12 V-10A v. 230V 7A
- Üzemi hőmérséklet: -40 és +80 ° C között
- Hossz: 74,5 mm
- Szélesség: 54,5 mm
- Magasság: 27 mm
- súly: 125 g
- Szín: fekete
Beszerelése szakértelmet igényel! 230 Voltos vezérlés esetén beépítését kizárólag szakképesítéssel rendelkező személyek végezhetik! 230 Voltos vezérlés esetén csak érintésvédelmileg megfelelő dobozba szerelhető!
Távirányítós vezérlő modul Mlogic MM660 RF-N1 – korábbi változat – teljes használati útmutató letöltése (PDF)
Távirányítós vezérlő modul Mlogic MM660 RF-N1 – 2023. május utáni változat – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – Távirányítós vezérlő modul Mlogic MM660 RF-N1
A Mlogic MM660 RF-N1 12 V DC táplálású rádiós relémodul. Ehhez a termékhez régebbi és 2023. május utáni kézikönyv is tartozik; programozás előtt azonosítsd a saját változatodat. Az alábbi verziófüggő lépéseket ne keverd össze.
Bekötés és kimenetek
A beépítést hozzáértő személy végezze. A modul tápellátása kizárólag 12 V DC, akkor is, ha a relé 230 V-os fogyasztót kapcsol. Az NC alapban zárt, az NO alapban nyitott érintkező. A PDF 12 V-on 10 A, 230 V-on ohmikus terhelésnél 7 A, induktív fogyasztónál legfeljebb 2 A határt ad meg. Hálózati kapcsolásnál szakképzett telepítő és érintésvédett doboz szükséges.
Régebbi változat tanítása
A régebbi PDF szerint nyomd meg a panel nyomógombját. Amikor a piros LED világít, nyomd meg a távirányító gombját. A LED három villanás után kialszik, a tanítás befejeződik. Ennél a leírt változatnál a távirányító ismételt megnyomása váltja a relé állapotát. A programgomb biztonságos elérését a telepítő biztosítsa.
2023. május utáni változat
A frissített kézikönyvben az 1-es mód nyomva tartásig kapcsol, a 2-es mód ismételt megnyomással vált, a 3-as mód külön be- és kikapcsoló gombot használ. A 4-es, 5-ös és 6-os mód rendre 5, 10 és 15 másodpercre kapcsol. Funkcióváltás előtt a programgomb nyolcszori megnyomása törli a korábbi távirányítókat és alaphelyzetbe állít.
Új változat programozása és próba
A törlés után a kívánt mód számának megfelelő alkalommal nyomd meg a programgombot, majd a LED jelzésére a tanítandó távirányítógombot. További gombok tanítását a részletes PDF folyamatával folytasd; már betanított gomb megnyomása kiléptet a programozásból. Először biztonságos próbaterheléssel ellenőrizd az eredményt. A nyolcszori törlést ne indítsd el, ha nem akarod az összes korábbi tanítást elveszíteni.
Gyakori kérdések
A tápbemenet kaphat 230 V-ot?
Nem, a modul tápellátása kizárólag 12 V DC.
Miért van két letölthető PDF?
A korábbi és a 2023. május utáni változat programozása eltér.
Mit töröl a nyolcszori programgombnyomás?
A frissített változatnál a tárolt távirányítókat és az addigi beállításokat.
Távirányítós vezérlő modul Mlogic MM660 RF-N1 – korábbi változat – teljes használati útmutató letöltése (PDF)
Távirányítós vezérlő modul Mlogic MM660 RF-N1 – 2023. május utáni változat – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
