Rövidített gyors használati útmutató – Univerzális Sztereó mikrofon előerősítő modul, KEMO M237

A Kemo M237 sztereó előerősítő két hangcsatorna kisjelű erősítésére szolgál. A bekötési rajz szerint 9–24 V DC tápellátást igényel. A bal és jobb bemeneti, illetve kimeneti jelet külön kell kezelni.

Csatlakozások azonosítása

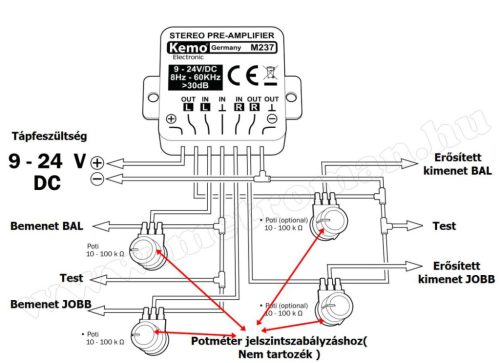

A beszerelést hozzáértő személy végezze, leválasztott tápellátás mellett. A PDF rajzán keresd meg a pozitív és negatív tápvezetéket, a bal és jobb bemenetet, valamint a bal és jobb erősített kimenetet. A jelcsatlakozásokat ne keverd össze a tápbemenettel. A forrás a bemenetekhez, a következő erősítő a kimenetekhez csatlakozik.

Árnyékolt vezetékezés

Mindkét csatorna be- és kimenetéhez használj árnyékolt audiovezetéket. Az árnyékolást a rajz szerinti testhez, a modul negatív pontjához kösd. A helytelen testelés vagy árnyékolás brummot és egyéb zavart okozhat. A rajzon szereplő külső jelszintszabályzó potenciométerek nem tartozékok.

Jelszint és próba

Ellenőrzött bekötés után alacsony hangerővel indítsd a hangrendszert, és külön figyeld a bal és jobb csatornát. Túl erős forrásjel esetén a kézikönyv bemeneti potenciométer használatát javasolja; a szöveg 10 kΩ-os értéket említ. A jelszint csökkentésével ellenőrizd, megszűnik-e a túlvezérlésből eredő torzítás.

Zavarok elhárítása

Sípolás vagy gerjedés esetén a tápellátást is vizsgáltasd meg. A leírás nem megfelelően kis belső ellenállású tápforrásnál a tápvezetékekkel párhuzamos 100 µF / 35 V elektrolitkondenzátort javasol. Ezt hozzáértő személy építse be, a polaritást ellenőrizve. A hibakeresés során minden átkötés előtt válaszd le a tápellátást.

Gyakori kérdések

Mekkora tápellátás szükséges?
A bekötési rajz szerint 9–24 V DC.

Közösíthető a két hangcsatorna?
A bal és jobb hangjelet külön vezesd a rajz szerint; ne kösd őket össze.

Tartozék a jelszintszabályzó potenciométer?
Nem, a rajz ezt külső, nem mellékelt alkatrészként jelöli.

Univerzális Sztereó mikrofon előerősítő modul, KEMO M237 – teljes használati útmutató letöltése (PDF)

Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
