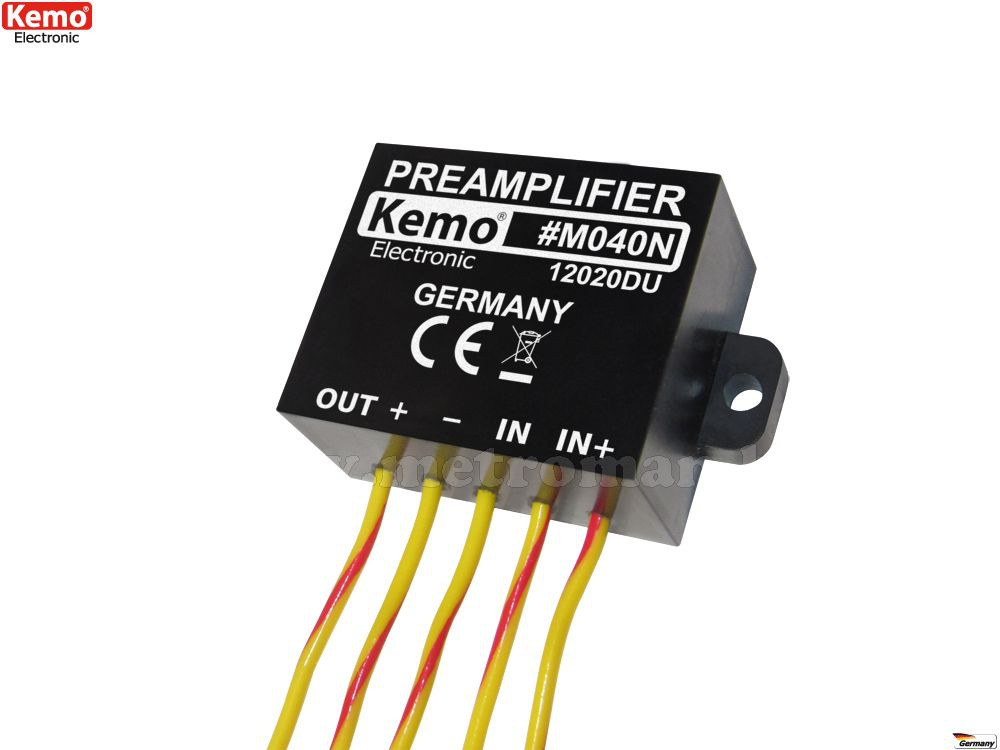

Univerzális mikrofon előerősítő modul, KEMO M040
4 050 Ft
Univerzális mikrofon előerősítő modul, KEMO M040
Rendelhető
4 050 Ft
A vásárlás után járó pontok:
122 Ft
Univerzális mikrofon előerősítő modul.
Csomagajánlatok
Tulajdonságok :
- Kimeneti teljesítmény: 200 - 1000
- Frekvenciamenet: kb. 10 - 100 000 Hz ˇ Bemenet: kb
- Üzemi feszültség: 9 - 24 Volt
- Méret: (H x Sz x Ma) 25 x 22 x 17 mm
- Ki és bemenetek : szerelhető kábelvég
Figyelem ! A termék nem rendelkezik mikrofon csatlakozóval, a ki és bemenetek csak kábel kivezetések.
- Kimeneti teljesítmény: 200 - 1000
- Frekvenciamenet: kb. 10 - 100 000 Hz ˇ Bemenet: kb
- Üzemi feszültség: 9 - 24 Volt
- Méret: (H x Sz x Ma) 25 x 22 x 17 mm
- Ki és bemenetek : szerelhető kábelvég
Figyelem ! A termék nem rendelkezik mikrofon csatlakozóval, a ki és bemenetek csak kábel kivezetések.
Univerzális mikrofon előerősítő modul, KEMO M040 – teljes használati útmutató letöltése (PDF)
Rövidített gyors használati útmutató – Univerzális mikrofon előerősítő modul, KEMO M040
A Kemo M040 mikrofon-előerősítőhöz kapcsolt kézikönyv az M040N univerzális modult ismerteti. A kis jelszintű forrás és a teljesítményerősítő közé építhető, 9–24 V DC tápellátással. A pontos típusjelölést bekötés előtt ellenőrizd a modulon.

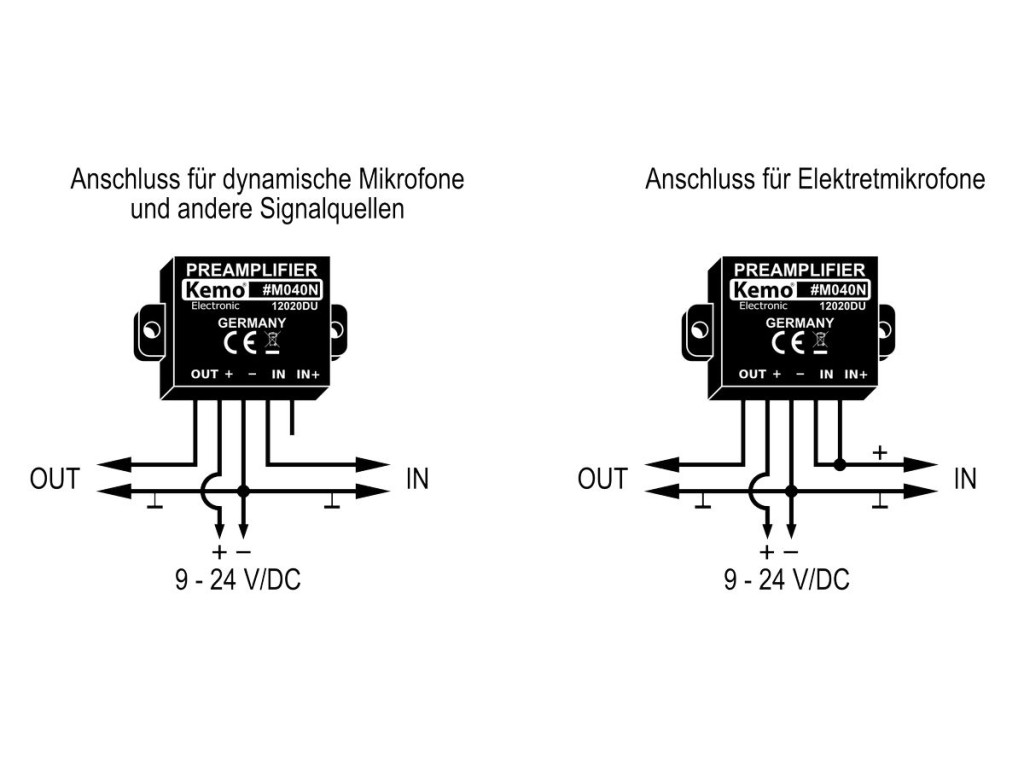

A jelút kialakítása
A mikrofont vagy más kisjelű forrást a bemenetre, az előerősítő kimenetét a teljesítményerősítő bemenetére kell kötni. A PDF-ben Eingang jelöli a bemenetet, Ausgang a kimenetet. A megadott bemeneti jelszint körülbelül 2–50 mV, a kimeneti körülbelül 200 mV–1 V. A modul nem hangszórókat közvetlenül meghajtó végfokozat.
Tápellátás és árnyékolás
A tápellátás 9–24 V egyenfeszültség legyen, megfelelő elemről vagy ellenőrzött tápegységről. A bekötést kikapcsolt tápellátással végezd. A be- és kimeneti hangjelhez használj árnyékolt vezetéket; az árnyékolást a testhez, vagyis a modul negatív pontjához kösd. A modult óvd a nedvességtől és az erős hőhatástól.
Próba és jelszint
Bekapcsoláskor a következő erősítő hangereje legyen alacsony. Fokozatosan ellenőrizd a hangot, és figyeld, jelentkezik-e torzítás. Túl erős bemeneti jel esetén a kézikönyv 10 kΩ-os bemeneti potenciométer alkalmazását javasolja. Ennek bekötését és a jelszint beállítását hozzáértő személlyel végeztesd.
Brumm, sípolás vagy torzítás
Brumm esetén először az árnyékolás és a testcsatlakozások ellenőrzése szükséges. Nem megfelelő tápforrásnál jelentkező gerjedéshez a kézikönyv a tápvezetékekre párhuzamosan kötött 100 µF / 35 V elektrolitkondenzátort javasol. Ezt csak megfelelő polaritással, áramtalanított állapotban szerelje be hozzáértő személy; nem minden zajhiba oldható meg ezzel.
Gyakori kérdések
Kell külön teljesítményerősítő?
Igen, az M040N kisjelű előerősítő.
Miért fontos az árnyékolt kábel?
A brumm és más zavarok csökkentéséhez.
Mekkora tápfeszültség kell?
9–24 V DC, helyes polaritással.
Univerzális mikrofon előerősítő modul, KEMO M040 – teljes használati útmutató letöltése (PDF)
Forrás: a fent hivatkozott magyar használati útmutató. Ez a rövid összefoglaló a teljes kézikönyv kiegészítése; első használat előtt olvasd el a PDF részletes kezelési és biztonsági előírásait is.
