Digitális kézi oszcilloszkóp M5360

Rendelhető

114 900 Ft

A vásárlás után járó pontok: 3 447 Ft

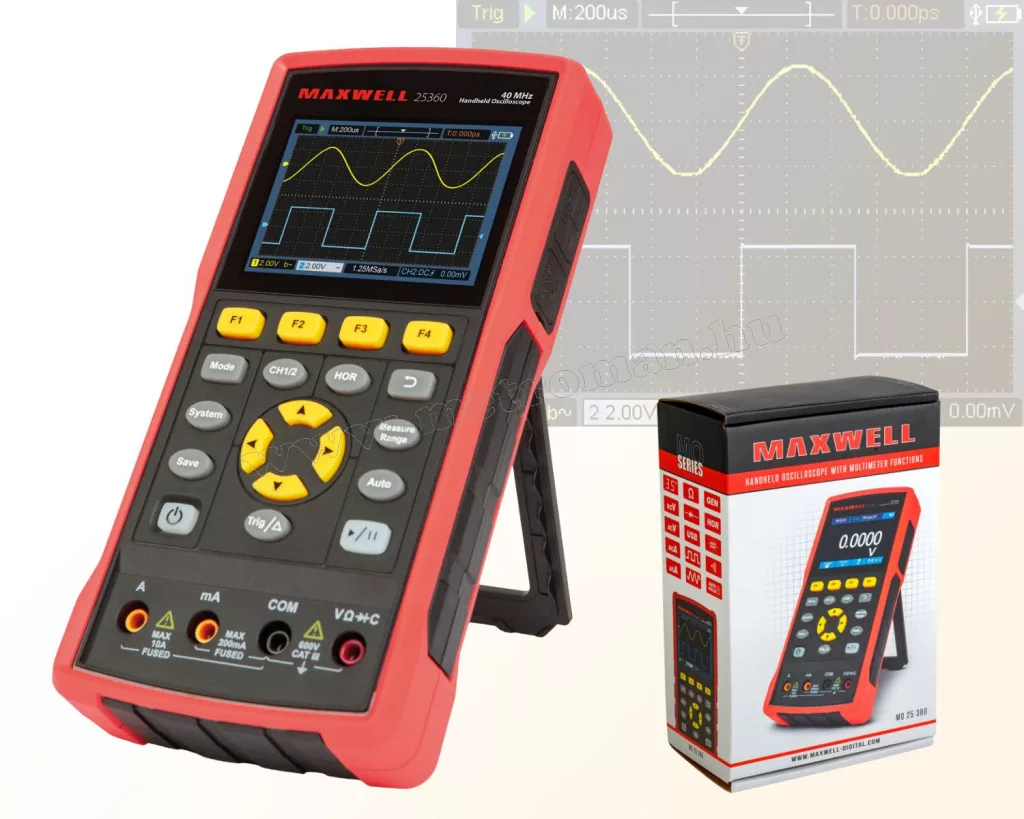

Digitális oszcilloszkóp elektromos jelek elemzésére, grafikusan megjmegjeleníti és méri az elektromos feszültségek időbeli változását (hullámformáját). Ez az akkumulátoros, hordozható, kézi oszcilloszkóp ideális választás az elektronikáért rajongó szakemberek számára hiszen kiválóan alkalmas olyan terepi mérésekhez, ahol nem áll rendelkezésre elektromos hálózat. Kompakt méretének és a tartozék hordtáskának köszönhetően könnyen és biztonságosan szállítható USB oszcilloszkóp.
- Kétcsatornás
- Kétféle üzemmód

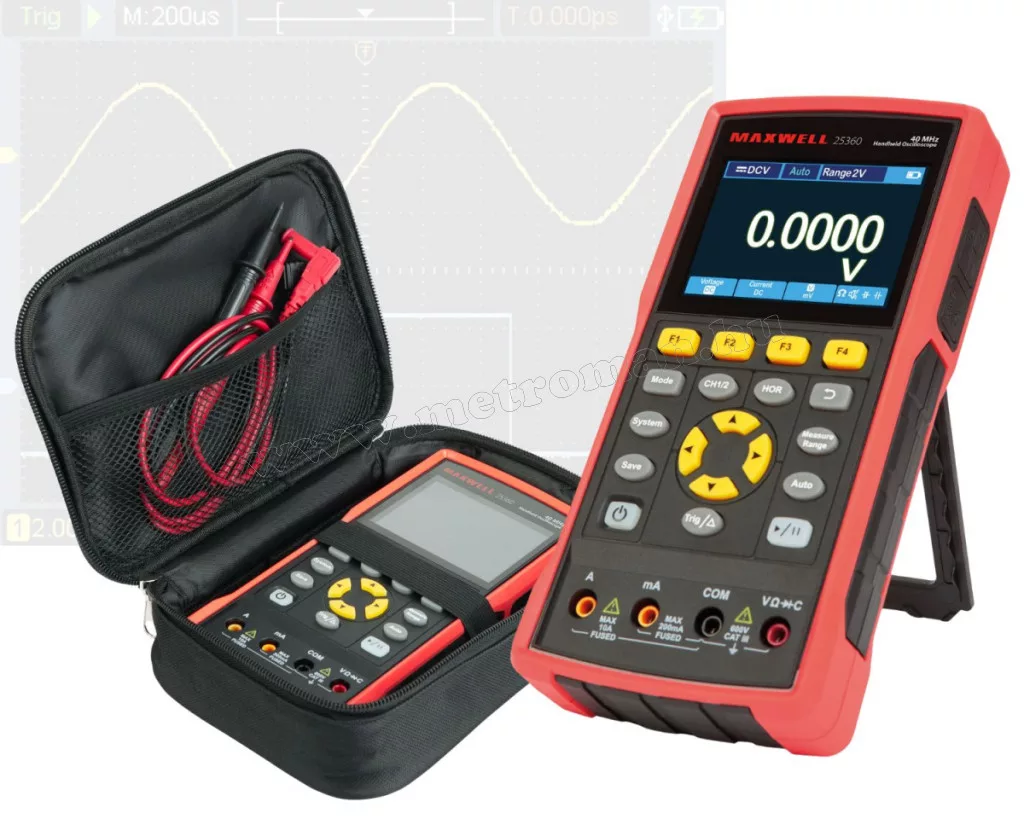

- Multiméter funkció

Részletek

M5360 Digitális kézi oszcilloszkóp

Az oszcilloszkóp egy olyan mérőműszer, amely az elektromos jelek időbeli változásait képes megjeleníteni grafikus formában. Az oszcilloszkópokat általában az elektromos jelek frekvenciájának, amplitúdójának és formájának elemzésére használják. Széles körben alkalmazzák elektronikai laboratóriumokban, karbantartói műhelyekben és oktatási intézményekben is. Ez a hordozható, akkumulátoros mérőműszer ideális választás az elektronikáért rajongó szakemberek számára. Az eszköz kiválóan alkalmas, olyan terepi mérésekhez, ahol nem áll rendelkezésre elektromos hálózat. Kompakt méretének és a tartozék hordtáskának köszönhetően könnyen és biztonságosan szállítható. Egyszerű kezelhetősége és sokoldalúsága révén kiváló társ lesz a mindennapi munkában és hobbitevékenységek során.

Csúszásmentes ház
Kétcsatornás
Kétféle üzemmód
Multiméter funkció
Nagyméretű, színes kijelző
Állítható fényerő és képernyőidő
Nagykapacitású akkumulátor
Type-C csatlakozó
Széles mérési tartomány
Automata és kézi méréshatár beállítás
Triggerelés konfigurálás
Belső memória
Fájl és képernyőmentés
Számítógépes szoftver

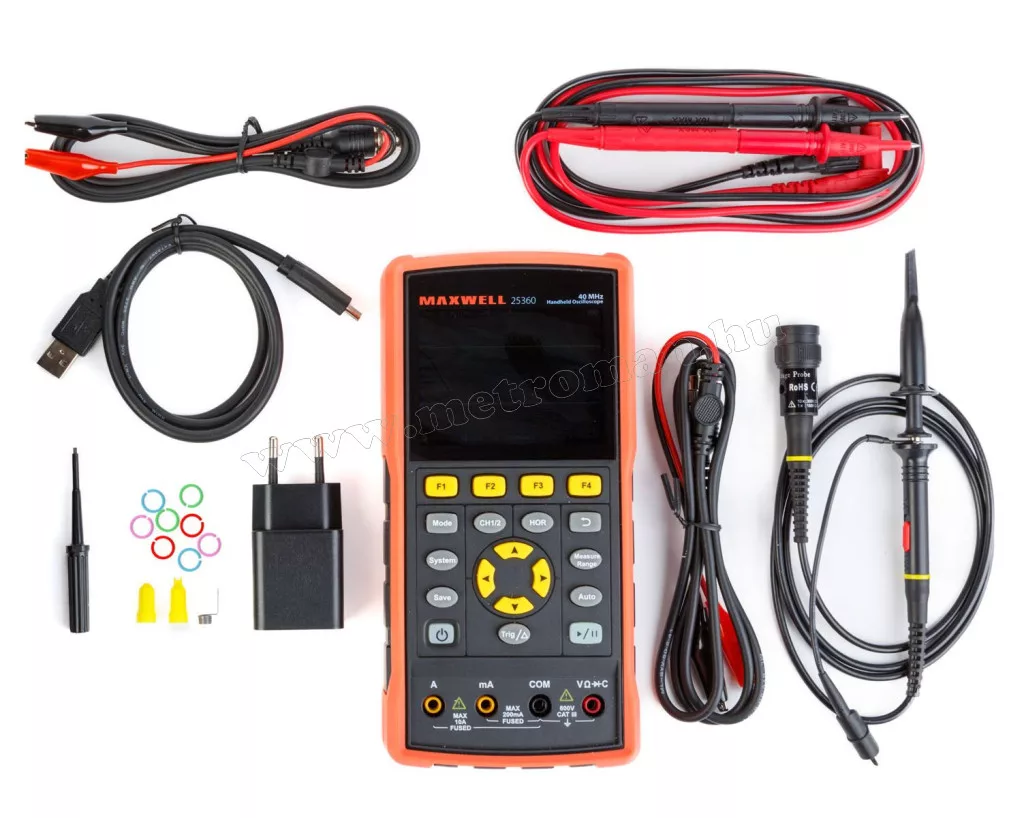

Tartozék mérőszonda, mérőcsúcsok, krokodilcsipeszek, adatkábel, hálózati töltőfej, hordtáska

M5360 Digitális kézi oszcilloszkóp szotver

Műszaki adatok:

Méret:	95 x 200 x 38 mm
Kijelző:	3,5" színes LCD
Kijelzőfelbontás:	320 x 240 px
Energiaforrás:	2 x 2200 mAh 3,7V 18650 beépített akkumulátor
Csatlakozó:	USB Type-C
Adapter:	100 - 240 V AC, 50/60 Hz -> 5V DC, 2A
Teljesítmény:	<5 W
Üzemi hőmérséklet:	0 - (+40)°C
Üzemi páratartalom:	<90%
Szín:	Piros
Súly (akkumulátor nélkül):	~600 g
Oszcilloszkóp:
Sávszélesség:	40 - 200 MHz
Csatorna:	2
Mintavételezési sebesség:	125 MSa/s - 1 GSa/s
Hullámforma frissítési ráta:	10.000 wfms/s
Szonda csillapítás (szoftveres):	1X, 10X, 100X, 1000X, 10000X
Bemeneti feszültség:	Max. 400V
Trigger típusa (éltriggerelés):	Automatikus, normál, egyszeri
Multiméter:
DC V:	200 mV - 1000 V
DC A:	200 mA - 10 A
AC V:	200 mV - 750 V
AC A:	200 mA - 10 A
Ellenállás:	200 Ω - 100 MΩ
Kapacitás:	20 nF - 2 mF

Használati útmutató

M5360 Digitális kézi oszcilloszkóp használati útmutató

M5360 Digitális kézi oszcilloszkóp szotver

Így használd - Rövidített gyors útmutató

Kézi, akkumulátoros oszcilloszkóp multiméter funkciókkal (és egyes modelleknél opcionális hullámforma‑generátor). Terepi mérésekhez is használható.

Biztonság – a legfontosabbak

A két oszcilloszkóp csatorna nem szigetelt, közös referenciaföldet használ: a két szonda földcsipeszét nem szabad különböző potenciálokra kötni (rövidzárlat veszély).
Ha adapterről/AC-s táplálásról megy, vagy AC-s PC-hez USB-n csatlakozik: ne mérj hálózati primer oldalt.
Ne lépd túl a megengedett bemeneti értékeket (oszcilloszkóp: max. 400 V (DC+AC, pk‑pk); multiméter: AC 750 V, DC 1000 V, áram max. 10 A – a megfelelő aljzatba).
1:1 szondánál a feszültség közvetlenül a műszerre kerül; általában 10X ajánlott.
Ujjak a szonda biztonsági gyűrű mögött, ne érintsd a fém részeket mérés közben.

Gyors indulás (funkcionális ellenőrzés)

Kapcsold be a készüléket (Power).
System gomb: az alapértelmezett szonda csillapítás gyakran 10X.
Állítsd a szonda kapcsolóját 10X-re, csatlakoztasd CH1 BNC-re.
A szonda hegyét + földcsipeszét kösd a szondakompenzátor kimenetére (3,3 Vpp / 1 kHz négyszög).
Nyomd meg az Auto gombot → pár másodpercen belül stabil négyszögjelnek kell látszania.
Ismételd meg CH2-vel, ha szükséges.

Szondakompenzáció (ha „ferde” a négyszögjel)

Szonda és menüben a csillapítás legyen ugyanaz (pl. 10X).
Kompenzátor jelre kötés, majd Auto.
A szondán állíts a trimmeren, amíg a négyszög „helyes kompenzáció” (nem túl- és nem alulkompenzált).

Alap kezelés – oszcilloszkóp mód

Mode: váltás oszcilloszkóp / multiméter (és generátor) között.
CH1/CH2: csatorna kiválasztás.
Függőleges (Volt/Div, pozíció): iránygombokkal állítható; csatorna középre: a leírás szerint két iránygomb együttes nyomása.
Vízszintes (időalap): HOR, majd iránygombok; vízszintes középre: két iránygomb együttes nyomása.
Trig: trigger menü; trigger szintet fel/le iránygombokkal mozgatod.
Run/Stop: futtatás/leállítás.
Auto: automatikus beállítás (gyors stabil képhez).

Mérés (oszcilloszkóp)

Measure + F1: automatikus mérések (max. 6 a képernyő bal alján; pl. frekvencia, periódus, Vpp, max/min, átlag, stb.).
Measure + F2: kurzormérés (ΔV, ΔT), típust (CH1/CH2/Idő) a menüben választod.

Trigger – gyors recept stabil jelhez

Forrás: CH1 vagy CH2 (azt válaszd, amin a jel van).
Típus: Auto (ha nincs kép) / Normal (stabil, feltételes) / Single (egyszeri).
Él: emelkedő vagy csökkenő.
Ha nincs kép Normal/Single módban: tedd Auto-ra vagy központosítsd a trigger szintet, illetve Auto gomb.

Mentés és fájlok

Save:
- Beállítás mentés/előhívás (S1–S4).
- Referencia hullámforma (R1–R4) megjelenítés/mentés.
- Fájl mentés: hullámforma CSV-be, képernyőkép BMP-be (image1–image4 stb.).
USB olvasás: System → USB opció → MSC (Mass Storage) a fájlok eléréséhez.

Multiméter mód – alapok

Bemenetek: A, mA, COM, VΩ/C (helyes aljzat létfontosságú).
Jelzések: DCV/ACV/DCA/ACA, ellenállás, dióda, folytonosság, kapacitás.
Range: kézi tartomány; Auto: automata tartomány.
Hold: értéktartás; Rel: relatív mérés (DCV/DCA/ellenállás esetén).

Töltés és akkumulátor

Ha hosszú tárolás után nem indul: előtöltés 0,5–1 óra, majd kb. 15 perc után próbáld bekapcsolni.
Teljes töltés kikapcsolt állapotban kb. ≥4,5 óra; üzemidő kb. ≥4 óra (leírás szerint).
USB-n PC-ről is tölthető, de figyelj a terhelhetőségre és hőmérsékletre.

Gyors hibaelhárítás

Nem kapcsol be / pár mp után kikapcsol: valószínű lemerült akku → töltsd.
Multiméterben „E” a mérés típusa: válassz mérési típust (F4), vagy indítsd újra.
Oszcilloszkóp amplitúdó 10× eltér: szonda kapcsoló (1X/10X) és a menüben a szonda csillapítás egyezzen.
Nem stabil a jel: trigger forrás jó csatorna legyen, trigger szint ne legyen a jel tartományán kívül, szükség esetén Auto.
