Digitális multiméter és kábelteszter Maxwell 25331

Raktáron

10 390 Ft

A vásárlás után járó pontok: 312 Ft

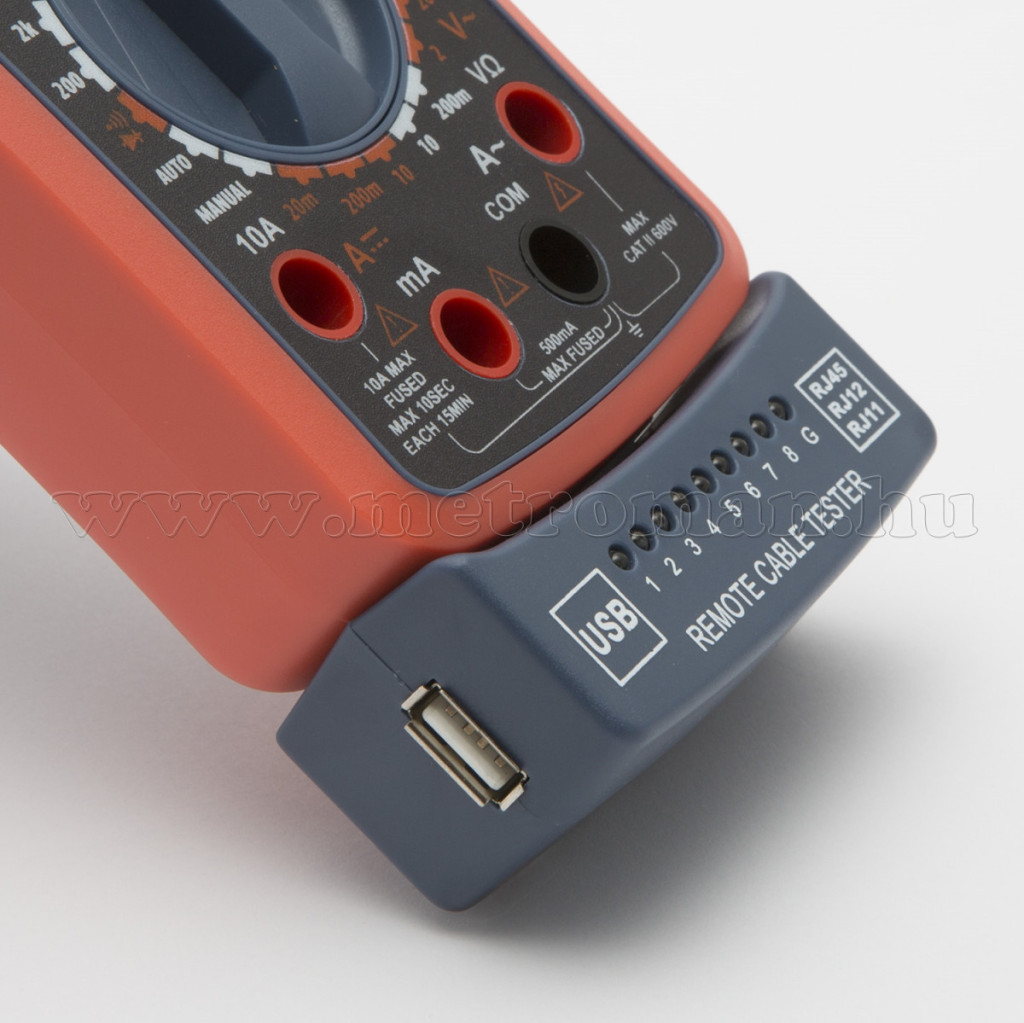

2 az 1-ben műszer, általános multiméter funkciókkal, kábeltesztelő egységgel kiegészítve . A kontroll egység levehető és szabadon hordozható. RJ11, RJ12, RJ45 és USB vezetékek teszteléséhez alkalmazható.

Részletek

Maxwell 25331 Digitális multiméter és kábelteszter

Kijelző: 3 ½ digites
DC V: 0,1 mV - 600 V
AC V: 1 mV - 600 V
DC A: 10 μA - 10 A
AC A: 100 μA - 10 A
Ellenállás: 0.1 Ω - 20 MΩ

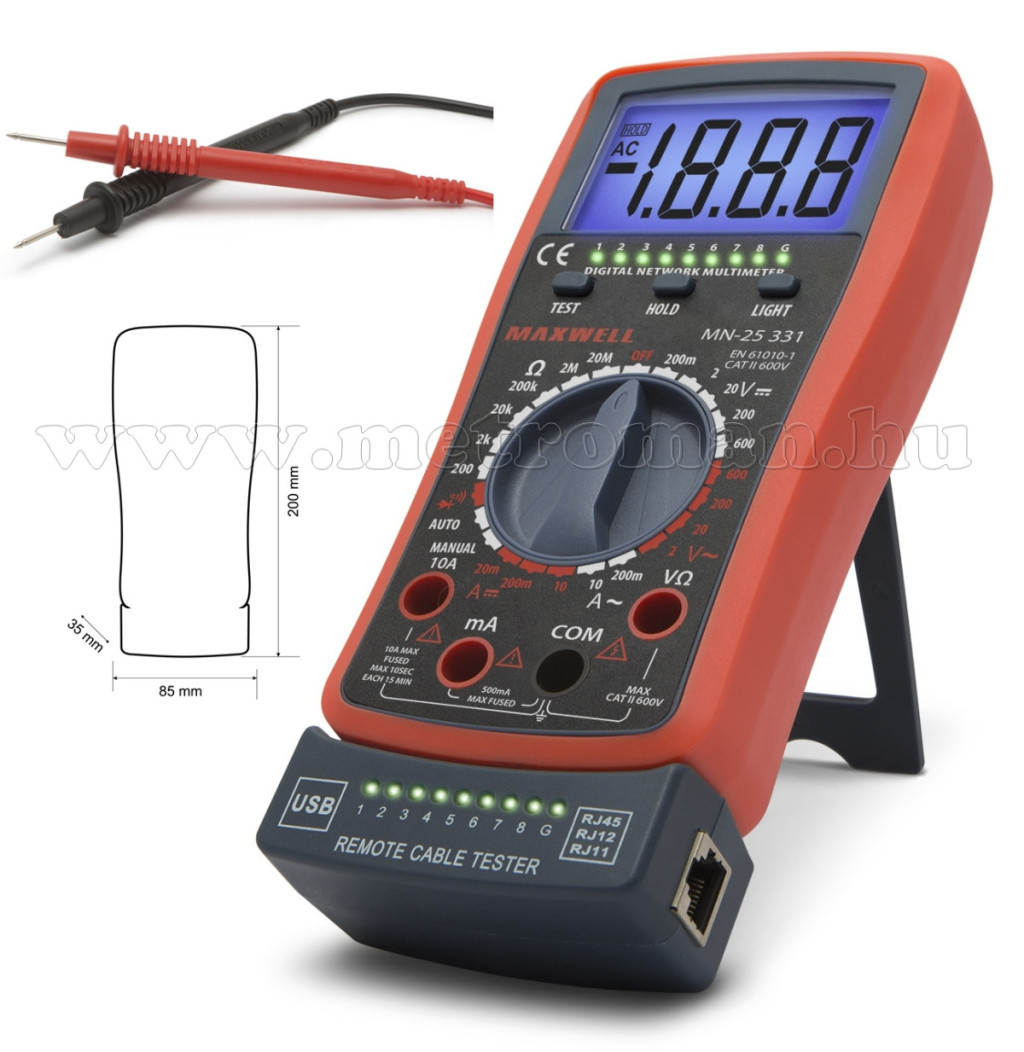

Méret: 200 x 85 x 35 mm
Dióda teszt
Folytonossági teszt
Adattartás
Háttérvilágítás
Kábelteszt funkció (USB, RJ11, RJ12, RJ45)
Tartozék: műszerzsinór, elem (1 x 9V IEC 6F22)

Használati útmutató

Digitális multiméter és kábelteszter Maxwell 25331 – teljes használati útmutató letöltése (PDF)

Rövidített gyors használati útmutató – Digitális multiméter és kábelteszter Maxwell 25331

A Maxwell 25331 digitális multiméter beépített kábelteszterével hálózati, telefon- és USB kábelek vezetőerei is ellenőrizhetők. A kézi és automatikus kábelteszt külön funkció a mérőzsinóros multiméteres vizsgálatok mellett.

Feszültségmérés előkészítése

Csatlakoztasd a fekete mérővezetéket a COM, a pirosat a V/Ω aljzatba. Válaszd a megfelelő egyen- vagy váltófeszültség-tartományt. Ismeretlen értéknél a legmagasabb megfelelő állásból indulj; feszültségmérésnél a 600 V-os határt ne lépd túl. Mielőtt tartományt vagy funkciót váltasz, válaszd le a mérőcsúcsokat.

Ellenállás és kijelzőkezelés

Ellenállást vagy folytonosságot kizárólag feszültségmentes áramkörön vizsgálj, kisütött kondenzátorok mellett. Az Ω állás megfelelő tartományát használd, majd várd meg a kijelzés stabilizálódását. A HOLD gombbal rögzítheted, újabb megnyomással feloldhatod az értéket. A Light gomb hosszabb megnyomása kapcsolja a háttérvilágítást.

RJ45, RJ11, RJ12 és USB kábel ellenőrzése

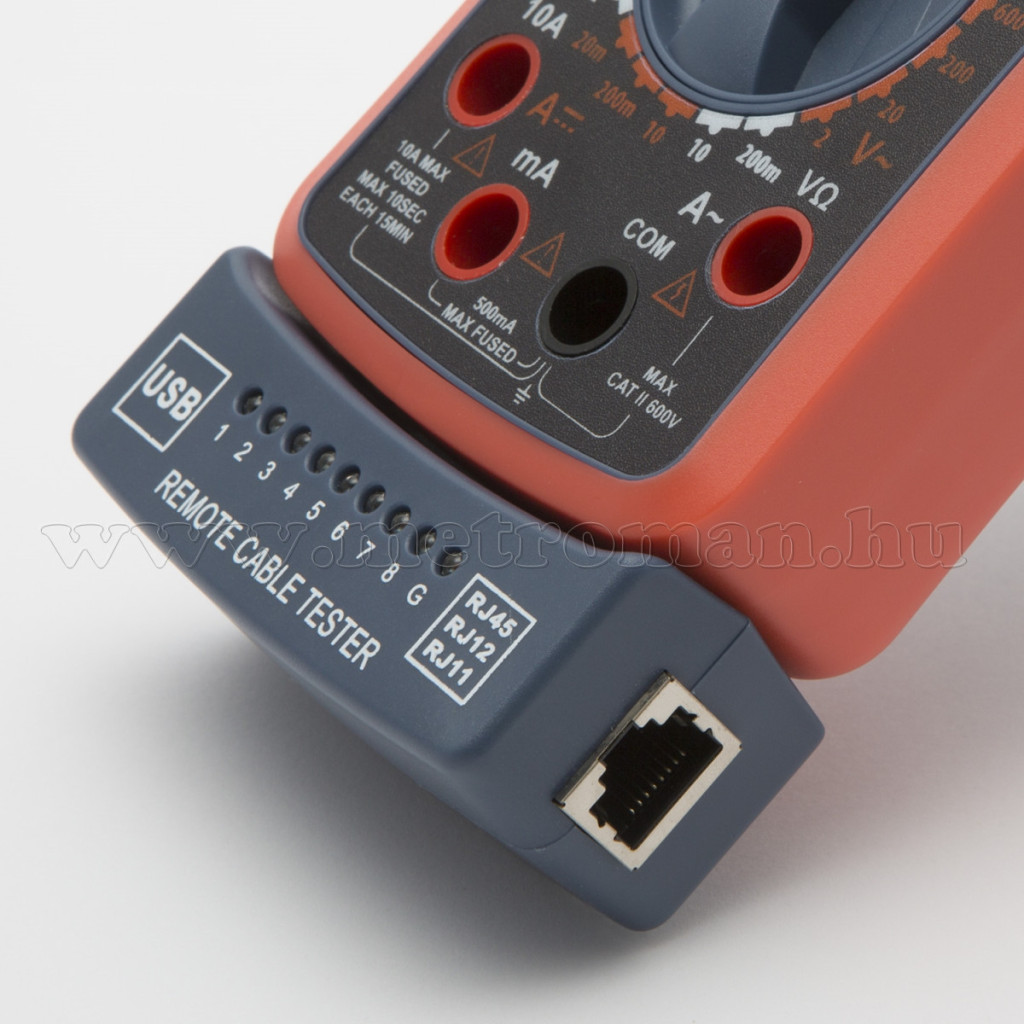

Válaszd le a kábel mindkét végét minden aktív berendezésről és tápellátásról. Egyik végét dugd a főegység felső tesztcsatlakozójába, a másikat a levehető ellenőrzőegység megfelelő aljzatába. A forgókapcsolóval válaszd a MANUAL vagy AUTO állást. MANUAL módban a TEST minden megnyomása a következő vezetőeret ellenőrzi; nyomva tartva sorozatos vizsgálat történik. AUTO módban a TEST elindítja az automatikus léptetést.

Kábelhibák felismerése

Hasonlítsd össze a két egység számozott LED-jeit. Az azonos ereknek megfelelő jelzések hiánya szakadásra utalhat; több LED egyidejű világítása zárlat jele lehet. Ellenőrizd a dugók megfelelő illeszkedését is. A készülék nem vízálló; használat után kapcsold ki és tartsd száraz helyen.

Gyakori kérdések

Tesztelhetek PoE-rendszerbe kötött kábelt?
Nem; előbb minden tápellátásról és aktív eszközről le kell választani.

Hogyan léptetek kézzel az erek között?
MANUAL módban nyomd meg röviden a TEST gombot.

Mit jelent az „1” feszültségméréskor?
Tartománytúllépést jelezhet; leválasztás után válassz nagyobb tartományt, a készülék határain belül.

Ez a rövidített útmutató nem helyettesíti a teljes kézikönyv biztonsági előírásait. Az első használat előtt olvasd el a letölthető dokumentumot. Sérült műszerrel vagy mérővezetékkel ne dolgozz; mérés közben az ujjaid maradjanak a mérőcsúcsok védőpereme mögött.
