Konnwei KW340 OBD2 hibakód olvasó és törlő autódiagnosztikai műszer, 2,8” színes kijelzővel
9 990 Ft
ÚJ
Konnwei KW340 OBD2 hibakód olvasó és törlő autódiagnosztikai műszer, 2,8” színes kijelzővel
ÚJ
Rendelhető
9 990 Ft
A vásárlás után járó pontok:
300 Ft
A Konnwei KW340 OBD2 diagnosztikai műszerrel telefon és külön alkalmazás nélkül ellenőrizheted az OBDII/EOBD kompatibilis autó motor- és emissziódiagnosztikai adatait. Kiolvassa és törli a motor hibakódjait, élő szenzoradatokat és Freeze Frame információkat jelenít meg, valamint I/M Readiness, O2, EVAP, VIN és akkufeszültség-ellenőrző funkciókat kínál. A diagnosztikai információk a 2,8"-os színes TFT kijelzőn közvetlenül leolvashatók.
Csomagajánlatok

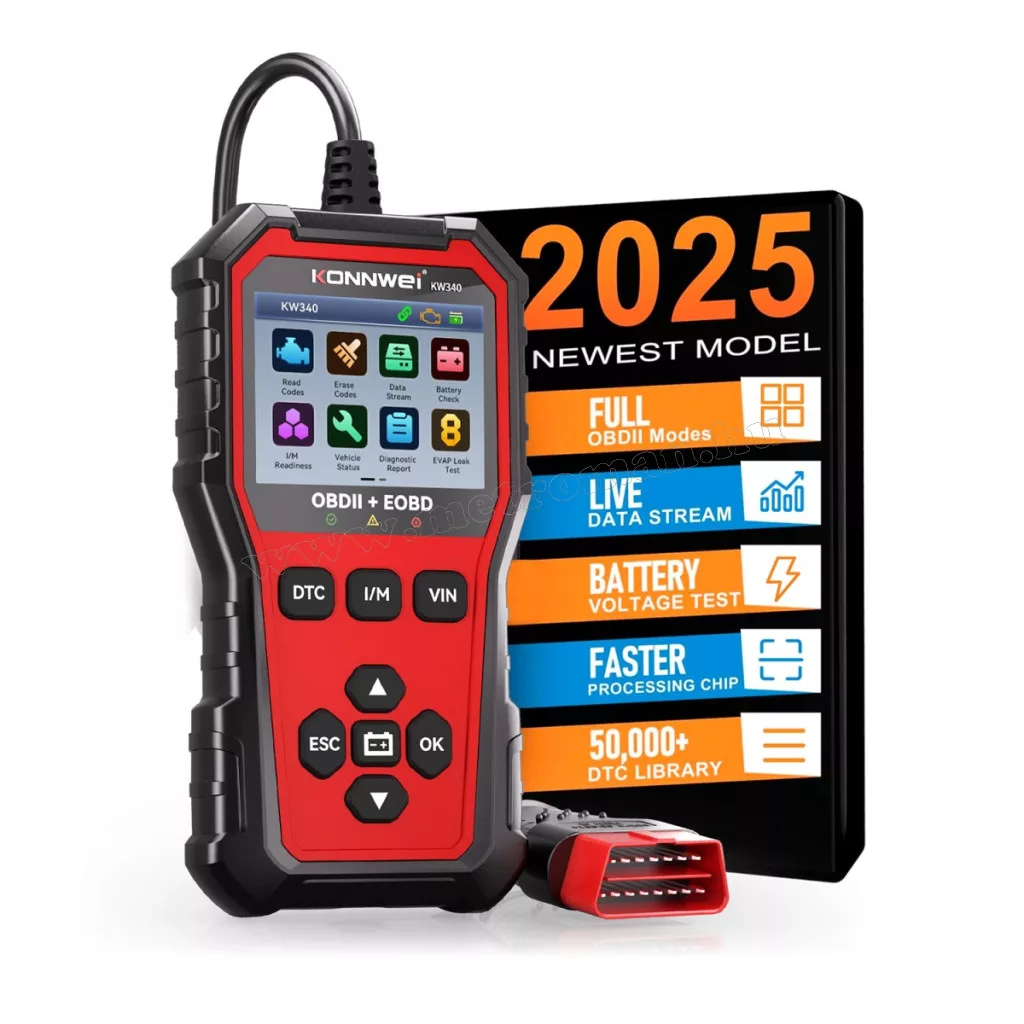

Konnwei KW340 OBD2 hibakód olvasó – gyors diagnosztika

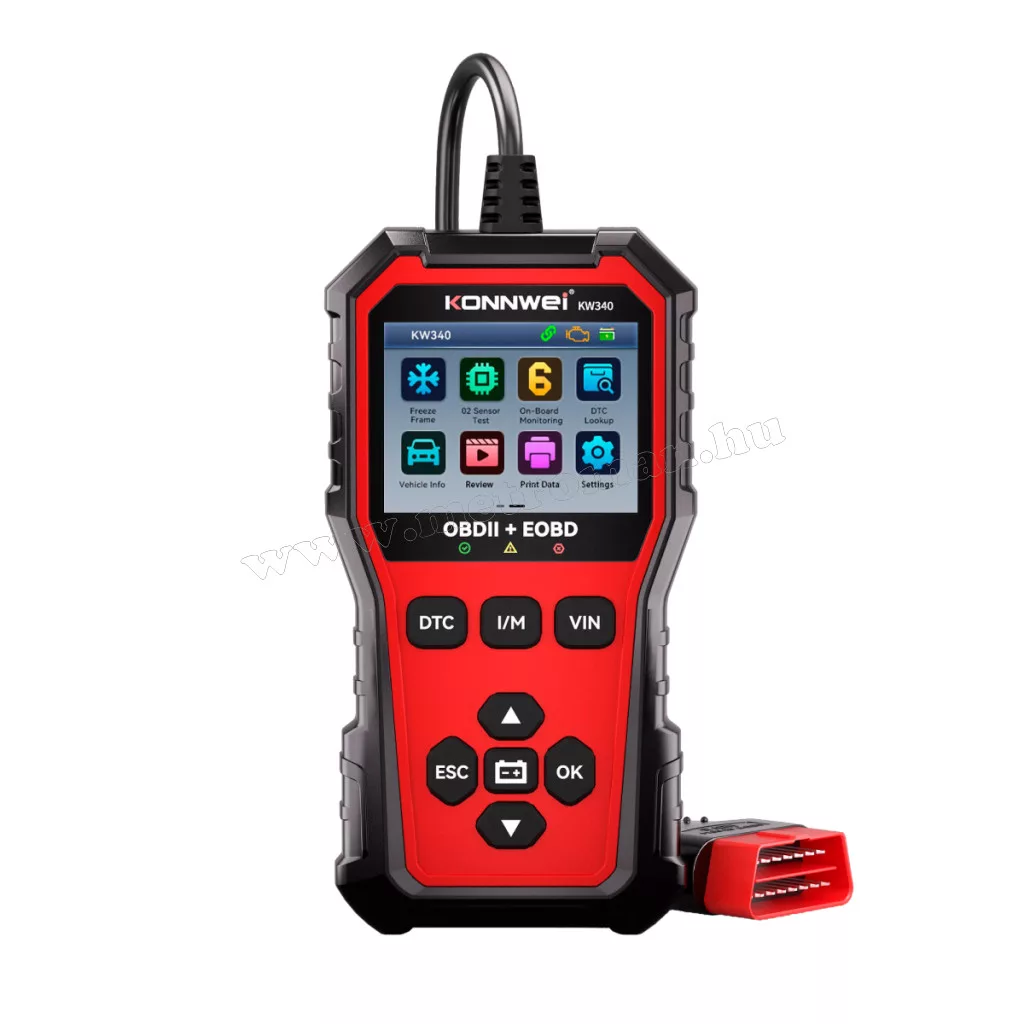

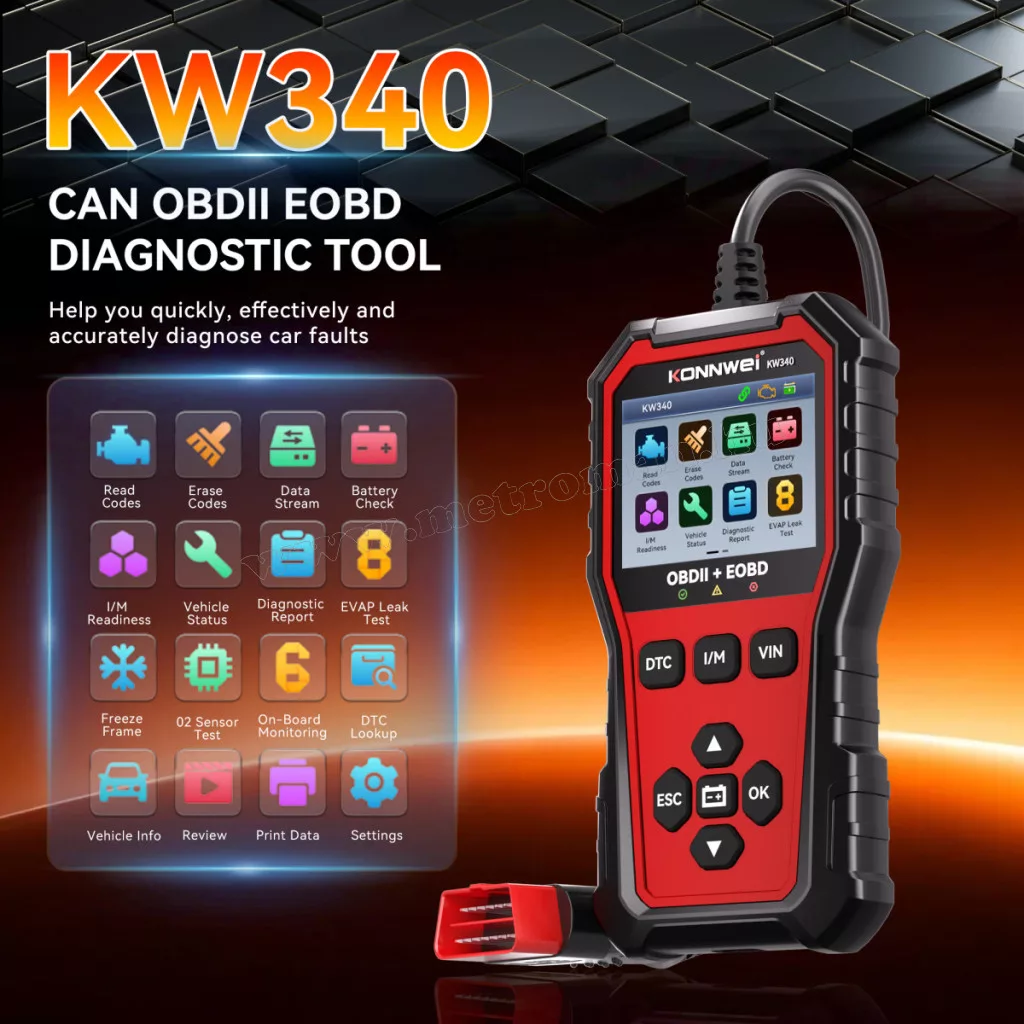

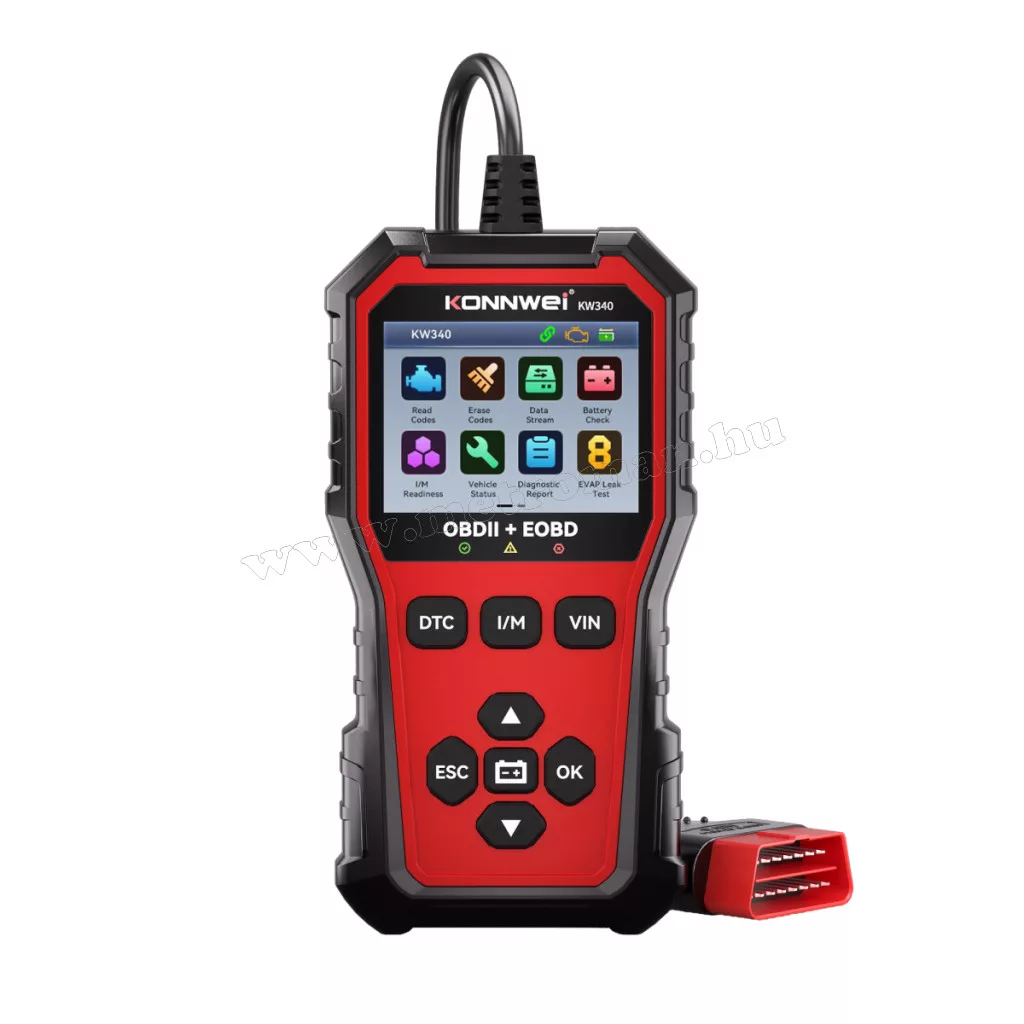

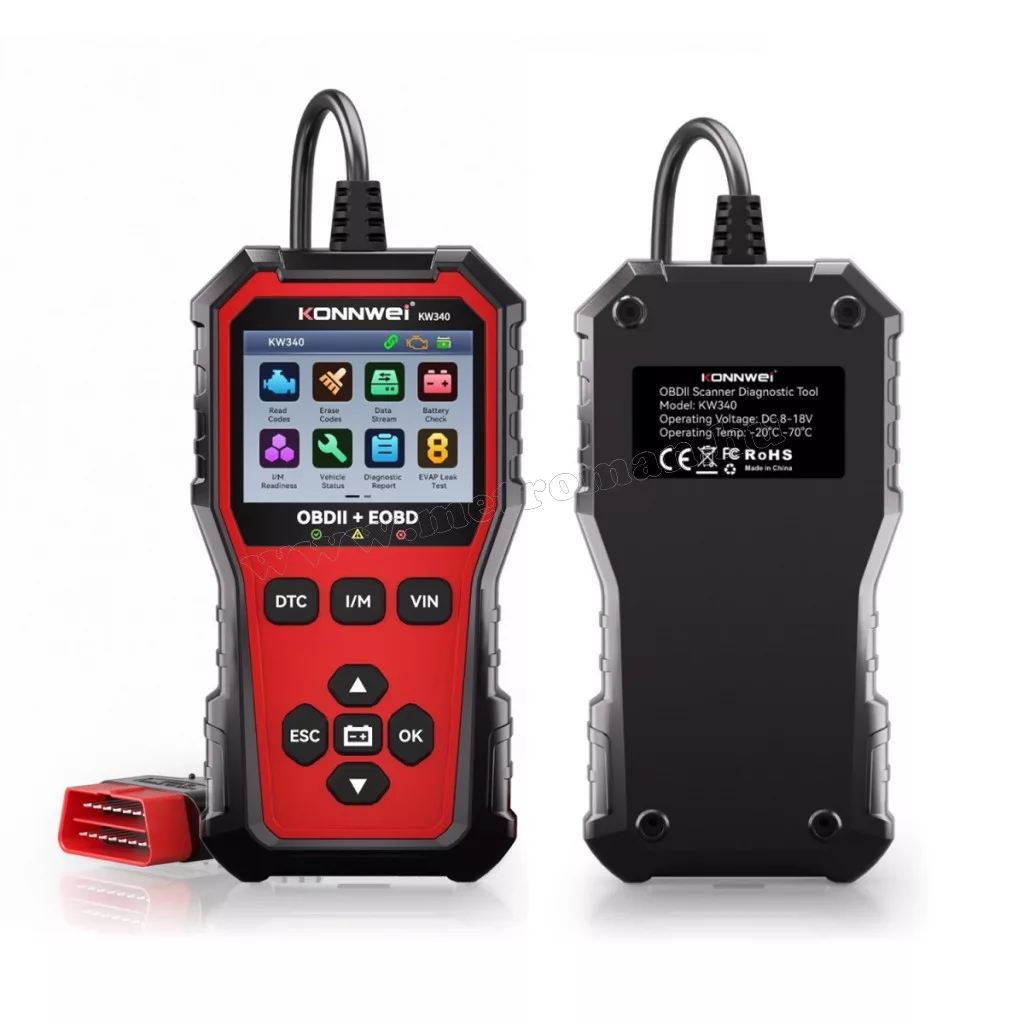

A Konnwei KW340 OBD2 hibakód olvasó egy önálló, kézi autódiagnosztikai műszer OBDII/EOBD kompatibilis járművek motor- és emissziódiagnosztikai adatainak kiolvasására. Használatához nincs szükség telefonra, Bluetooth kapcsolatra vagy külön diagnosztikai alkalmazásra: a készüléket közvetlenül a jármű 16 pólusú OBD2 diagnosztikai aljzatához kell csatlakoztatni, az adatokat pedig saját 2,8"-os színes TFT kijelzőjén jeleníti meg.
A műszer tápellátását közvetlenül a jármű biztosítja, ezért külön elemre vagy beépített akkumulátor töltésére nincs szükség. A 320×240 pixeles kijelző nappali és éjszakai megjelenítési témával használható.
Hibakód olvasás, törlés és beépített DTC kereső
A KW340 kiolvassa a jármű által tárolt diagnosztikai hibakódokat (DTC), és megjeleníti azok szabványos jelentését. A készülék a tárolt és függőben lévő hibakódok vizsgálatát is segíti, a beépített DTC Lookup funkcióval pedig egy hibakód kézzel is megadható, így annak jelentése közvetlenül a műszeren kereshető ki.
A hiba elhárítása után a támogatott hibakódok törölhetők. A három állapotjelző LED gyors vizuális visszajelzést ad: a zöld normál állapotot, a sárga lehetséges problémát vagy függőben lévő hibakódot, a piros pedig észlelt problémát jelez.
A készüléken külön DTC gyorsgomb található, így a hibakód funkció a menüben történő keresgélés nélkül elérhető.
Élő motoradatok és grafikus adatfolyam
A diagnosztika nem korlátozódik a hibakódokra. A Data Stream funkcióval a jármű által támogatott élő szenzor- és motoradatok is megjeleníthetők. Ilyen adat lehet például a motorfordulatszám, a járműsebesség, a motor hűtőfolyadék-hőmérséklete, a beszívott levegő hőmérséklete, az üzemanyagrendszer állapota, a számított motorterhelés vagy a Fuel Trim érték.

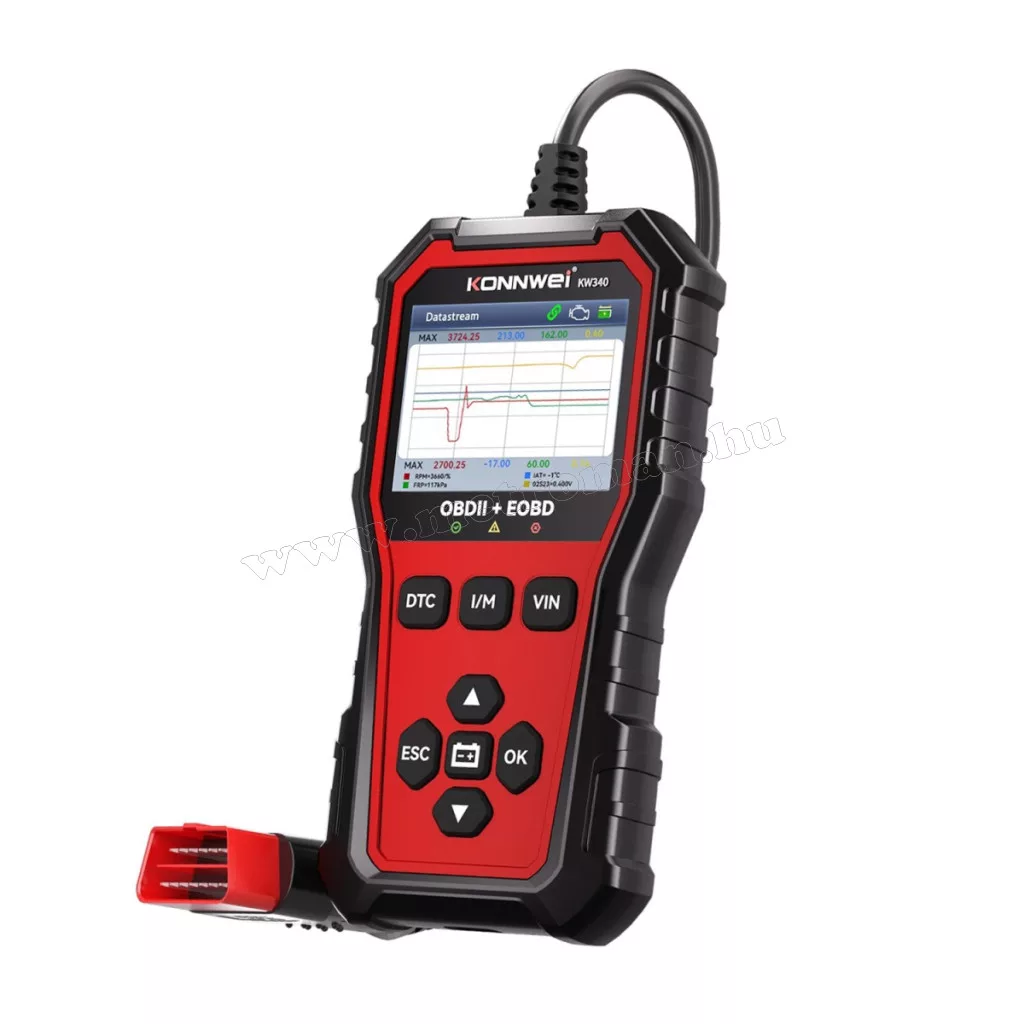

A támogatott adatok közül legfeljebb négy adatcsoport grafikus formában is megjeleníthető, ami megkönnyíti az értékek változásának követését.
Freeze Frame – mi történt a hiba pillanatában?
A Freeze Frame funkció megjeleníti a jármű vezérlőegysége által egy emisszióval kapcsolatos hiba észlelésekor eltárolt üzemi adatokat. Így a hibakód mellett olyan információk is rendelkezésre állhatnak, mint a jármű sebessége vagy a motor hőmérséklete a hiba bekövetkezésének pillanatában.
Ez különösen hasznos lehet időszakosan jelentkező hibák vizsgálatakor, amikor a probléma a diagnosztika idején már nem feltétlenül áll fenn.

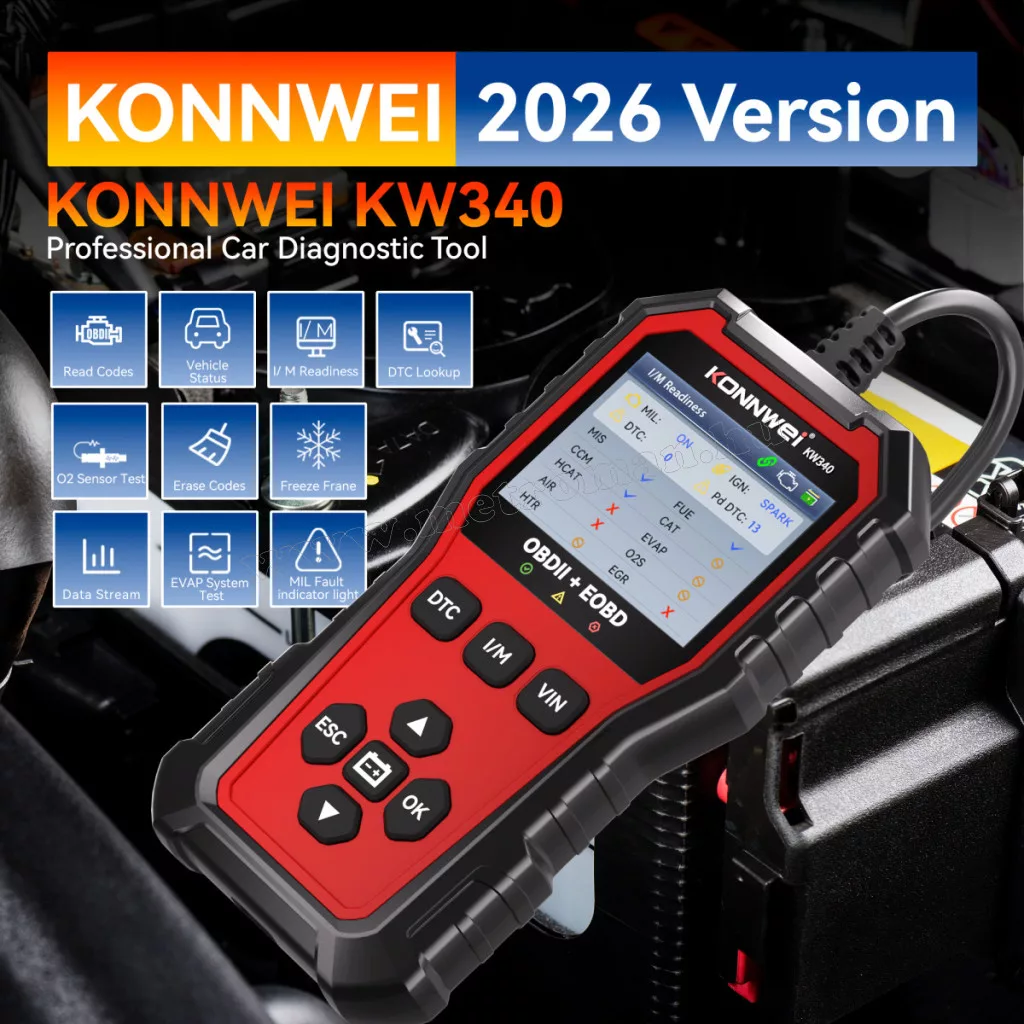

I/M Readiness – emissziós monitorok ellenőrzése
Az I/M Readiness funkció segítségével ellenőrizhető az OBD2 rendszer emisszióval kapcsolatos monitorainak készenléti állapota. A KW340 külön I/M gyorsgombot kapott, így ez az ellenőrzés egyetlen gombnyomással elindítható.
A készülék meg tudja jeleníteni a hibakódok törlése óta, illetve – támogatott jármű esetén – az aktuális menetciklus során elvégzett monitorvizsgálatok állapotát.
O2 szenzor, EVAP és fedélzeti monitorvizsgálatok
A KW340 az egyszerű hibakódolvasásnál részletesebb OBD2 diagnosztikai funkciókat is kínál.
Az O2 Sensor Test a motorvezérlő által elvégzett oxigénszenzor-monitor tesztek eredményeinek lekérdezésére szolgál. Ezek nem élő lambda-szonda értékek; a valós idejű, támogatott O2 adatok az adatfolyam funkción keresztül vizsgálhatók.
Az On-Board Monitoring a nem folyamatosan felügyelt, emisszióval kapcsolatos hajtáslánc-elemek és rendszerek fedélzeti teszteredményeinek lekérdezésére használható.
Az EVAP Leak Test funkció támogatott járműveknél parancsot küld a jármű vezérlőegységének az EVAP rendszer tesztjének elindítására. Magát a szivárgásvizsgálatot tehát nem a KW340 végzi, hanem a jármű saját fedélzeti rendszere.
Akkumulátor- és indítási feszültség ellenőrzése
A külön akkumulátor gyorsgombbal elérhető Battery Check funkció a jármű feszültségének vizsgálatát segíti. Az indítás közbeni feszültségváltozás hullámformában is megjeleníthető, így könnyebben áttekinthető az indítás alatti feszültségesés.
Fontos, hogy ez a funkció feszültségalapú ellenőrzés; a KW340 nem helyettesít egy terheléses vagy CCA mérésre alkalmas professzionális akkumulátortesztelőt.
Járműinformációk és diagnosztikai jelentés
Támogatott jármű esetén a KW340 képes a VIN járműazonosító szám, valamint a kalibrációs azonosító és kalibráció-ellenőrző adatok (CIN/CVN) lekérdezésére. A VIN funkcióhoz külön gyorsgomb tartozik.
A diagnosztikai jelentés összefoglalhatja többek között a MIL állapotát, a kommunikációs protokollt, az I/M készenléti állapotot, a hibakódokat és az elérhető járműinformációkat.
PC-ről frissíthető és diagnosztikai adatok is nyomtathatók
A KW340 Type-C csatlakozóval rendelkezik. A készülék szoftvere és DTC adatbázisa számítógépen keresztül frissíthető, a tárolt diagnosztikai adatok pedig PC segítségével kinyomtathatók.
A gyártói útmutató szerint az UPLINK számítógépes program használható a frissítéshez és az adatnyomtatáshoz.
Egyszerű, önálló OBD2 diagnosztikai műszer
A Konnwei KW340 jó választás lehet annak, aki nem telefonos OBD adaptert keres, hanem saját kijelzővel és fizikai kezelőgombokkal rendelkező, közvetlenül használható hibakódolvasót. A DTC, I/M, VIN és akkumulátor funkciókhoz külön gyorsgombok tartoznak, a menü pedig nyílgombokkal, OK és ESC gombbal kezelhető.
Az automatikus Startup Scan bekapcsolásával a készülék induláskor automatikusan megpróbál kapcsolódni az ECU-hoz, de manuális kapcsolódás is beállítható.
Főbb tulajdonságok
- OBDII/EOBD autódiagnosztikai és hibakódolvasó műszer
- Hibakódok (DTC) olvasása és törlése
- Beépített DTC hibakódkereső
- Élő szenzoradatok / Data Stream megjelenítése
- Grafikus adatmegjelenítés
- Freeze Frame adatok megjelenítése
- I/M Readiness emissziós készenléti állapot ellenőrzése
- O2 szenzor teszteredmények lekérdezése
- On-Board Monitoring funkció
- EVAP rendszer tesztjének kezdeményezése támogatott járműveken
- Járműállapot és valós idejű motoradatok
- VIN, CIN és CVN járműinformációk lekérdezése támogatott járműveknél
- Diagnosztikai jelentés
- Akkumulátor/indítási feszültség ellenőrzése hullámforma-kijelzéssel
- DTC, I/M, VIN és Battery Check gyorsgomb
- Zöld, sárga és piros diagnosztikai állapotjelző LED
- Automatikus vagy manuális ECU-kapcsolódás
- 2,8"-os színes TFT kijelző
- 320×240 pixel felbontás
- Nappali és éjszakai kijelzőtéma
- Metrikus és angolszász mértékegységek
- Hangjelzés ki-/bekapcsolható
- Beépített készülék-önteszt a kijelző, gombok és LED-ek ellenőrzésére
- 9 választható menünyelv
- PC-ről frissíthető szoftver és DTC adatbázis
- Diagnosztikai adatok PC-n keresztül nyomtathatók
- Type-C csatlakozó
- Közvetlen tápellátás a jármű OBD2 csatlakozójáról
- Használatához nem szükséges okostelefon vagy külön mobilalkalmazás
Műszaki adatok
- Gyártó: KONNWEI
- Típus: KW340
- Készülék típusa: OBDII/EOBD diagnosztikai hibakódolvasó
- Csatlakozás a járműhöz: 16 pólusú OBDII DLC
- Támogatás: OBDII/EOBD, CAN kommunikációt használó OBDII járművek is
- Üzemi feszültség: 8–18 V
- Áramfelvétel: 131–171 mA
- Tápellátás: a jármű akkumulátoráról, OBD2 csatlakozón keresztül
- Kijelző: 2,8" TFT színes kijelző
- Kijelző felbontása: 320×240 pixel
- Kijelzőmód: nappali / éjszakai téma
- Üzemi hőmérséklet: 0–60 °C
- Tárolási hőmérséklet: –20–70 °C
- Méretek: 163 × 85,5 × 23,5 mm
- Tömeg: 0,36 kg
- Gyorsgombok: DTC, I/M, VIN, Battery Check
- PC kapcsolat: Type-C
- Frissítés: PC-n keresztül
- Adatnyomtatás: PC-n keresztül
- Menünyelvek: angol, német, francia, orosz, spanyol, lengyel, olasz, portugál, holland
- Magyar nyelvű készülékmenü: nincs feltüntetve
Gyakori kérdések – Konnwei KW340 OBD2 hibakód olvasó
Mire használható a Konnwei KW340 OBD2 hibakód olvasó?
A KW340 elsősorban az OBDII/EOBD rendszer motor- és emissziódiagnosztikai adatainak vizsgálatára használható. Hibakódokat olvas és töröl, élő adatokat jelenít meg, ellenőrzi az I/M készenléti állapotot, valamint többek között Freeze Frame, O2 szenzor, fedélzeti monitor és EVAP funkciókat kínál.
Tud hibakódot törölni a KW340?
Igen. A készülék a támogatott OBD2 diagnosztikai hibakódok kiolvasására és törlésére is alkalmas. Hibakódot azonban célszerű csak a hiba okának megállapítása és szükség szerinti javítása után törölni.
Kell hozzá telefon vagy alkalmazás?
Nem. A Konnwei KW340 önálló kézi diagnosztikai műszer saját 2,8"-os színes kijelzővel és kezelőgombokkal. A járműdiagnosztikai funkciók használatához nincs szükség Bluetooth kapcsolatra vagy mobiltelefonra.
Kell elemet vagy akkumulátort tenni a készülékbe?
Nem. A KW340 működés közben a jármű OBD2 diagnosztikai csatlakozójáról kapja a tápellátást.
Meg tudja jeleníteni az élő motoradatokat?
Igen, amennyiben az adott jármű az adott paramétert az OBD2 rendszeren keresztül elérhetővé teszi. Megjeleníthető például motorfordulatszám, járműsebesség, hűtőfolyadék-hőmérséklet, beszívott levegő hőmérséklet, számított terhelés és üzemanyag-korrekció.
Mire szolgál az I/M Readiness funkció?
Az I/M Readiness megmutatja az OBD2 emissziós monitorok készenléti állapotát, vagyis hogy a jármű fedélzeti diagnosztikai rendszere mely ellenőrzéseket hajtotta már végre. A KW340-on ehhez külön gyorsgomb található.
Tud akkumulátort tesztelni?
A KW340 képes a jármű feszültségének és az indítás alatti feszültségváltozásnak az ellenőrzésére, amelyet hullámformában is megjeleníthet. Ez azonban nem CCA-alapú, terheléses akkumulátorteszt, ezért egy professzionális akkumulátortesztelő műszert nem helyettesít.
Van magyar menü a Konnwei KW340-ban?
A gyártói adatok kilenc nyelvet sorolnak fel: angol, német, francia, orosz, spanyol, lengyel, olasz, portugál és holland. Magyar menü nincs feltüntetve.
Frissíthető a KW340?
Igen. A készülék szoftvere és hibakód-adatbázisa PC-n keresztül frissíthető. A számítógépes kapcsolat Type-C csatlakozón keresztül történik.
Minden autóval működik?
Nem minden járművel. A KW340 OBDII/EOBD kompatibilis járművekhez készült. A ténylegesen használható diagnosztikai funkciók és megjeleníthető adatok az adott jármű vezérlőegységétől és annak OBD2 támogatásától is függenek. A 16 pólusú diagnosztikai aljzat megléte önmagában nem feltétlenül jelenti azt, hogy minden funkció támogatott.
ABS, légzsák vagy más gyártóspecifikus vezérlőegység hibáit is diagnosztizálja?
A rendelkezésre álló KW340 gyártói dokumentáció a szabványos OBDII/EOBD motor- és emissziódiagnosztikai funkciókat igazolja. ABS, SRS/légzsák vagy egyéb teljes rendszerű, gyártóspecifikus diagnosztikai támogatás nincs megadva, ezért a KW340-at nem teljes rendszerű diagnosztikai műszerként kell kezelni.
Az EVAP Leak Test azt jelenti, hogy a készülék maga méri a szivárgást?
Nem. Támogatott járműnél a KW340 az EVAP teszt elindítására ad utasítást a jármű fedélzeti számítógépének. A tényleges vizsgálatot a jármű saját rendszere hajtja végre, és a funkció elérhetősége járműfüggő.
Konnwei KW340 OBD2 hibakód olvasó és törlő autódiagnosztikai műszer használati útmutató
Konnwei UPLINK PC szoftver
KONNWEI KW340 OBDII / EOBD / CAN diagnosztikai készülék Rövidített gyors használati útmutató
1. Biztonsági tudnivalók
FIGYELMEZTETÉS
- A készüléket biztonságos, jól szellőző helyen használd. A kipufogógáz mérgező.
- Tartsd távol a ruházatot, hajat, kezet, szerszámokat és a készüléket a mozgó vagy forró motorrészektől.
- Automata sebességváltónál állítsd a váltót PARK, kézi sebességváltónál NEUTRAL helyzetbe, és húzd be a rögzítőféket.
- Bekapcsolt gyújtásnál vagy járó motornál ne csatlakoztasd és ne válaszd le a diagnosztikai készüléket.
- A készüléket tartsd szárazon, tisztán, olajtól, víztől és zsírtól mentesen.
2. Csatlakoztatás és indítás
- Kapcsold ki a gyújtást.
- Keresd meg a jármű 16 pólusú OBDII/DLC csatlakozóját. Ez általában a vezetőoldali műszerfal alatt található.
- Csatlakoztasd a KW340 OBDII csatlakozóját a jármű DLC aljzatához.
- Kapcsold be a gyújtást.
- A készülék a jármű akkumulátoráról kap tápellátást.
- Nyomd meg az OK gombot a főmenü megnyitásához.
- Az UP/DOWN gombokkal válaszd ki a kívánt funkciót, majd nyomd meg az OK gombot.
Ha a Startup Scan beállítása ON, a KW340 automatikusan megpróbál kapcsolódni a jármű ECU-jához.
3. Legfontosabb gombok
| Gomb | Funkció |
|---|---|
| DTC | Hibakódok gyors elérése |
| I/M | I/M Readiness gyors ellenőrzése |
| VIN | Járműazonosító adatok gyors elérése |
| Akkumulátor gomb | Akkumulátor/indítási feszültség ellenőrzése |
| UP / DOWN | Léptetés a menüben |
| OK | Kiválasztás, jóváhagyás |
| ESC | Visszalépés, megszakítás |
Állapotjelző LED-ek
- Zöld: megfelelő motorüzem, nincs diagnosztikai hibakód.
- Sárga: lehetséges probléma; egyes diagnosztikai ellenőrzések nem fejeződtek be és/vagy függőben lévő hibakód található.
- Piros: motorhiba; a MIL hibajelző lámpa világíthat.
4. Hibakódok kiolvasása
Válaszd:
Diagnostics → Read Codes
A KW340 kiolvassa a motor- vagy sebességváltó-rendszer diagnosztikai hibakódjait (DTC) és megjeleníti azok meghatározását.
A kiolvasás elvégezhető:
- bekapcsolt gyújtás, álló motor mellett (KOEO);
- bekapcsolt gyújtás, járó motor mellett (KOER).
Stored Codes: tárolt hibakódok.
Pending Codes: függőben lévő hibakódok, amelyeket a vezérlő már észlelt, de még nem feltétlenül tekint végleges hibának.
5. Hibakódok törlése
Válaszd:
Diagnostics → Erase Codes
FIGYELMEZTETÉS
A hibakódok törlése a DTC-k mellett a Freeze Frame adatokat és egyes további diagnosztikai adatokat is törölheti. Az I/M Readiness monitorok állapota Not Ready / Not Complete értékre állhat vissza.
A hibakódokat csak a hiba ellenőrzése és szükséges javítása után töröld.
A törlést:
- bekapcsolt gyújtással;
- álló motor mellett
végezd.
6. I/M Readiness ellenőrzése
Nyomd meg az I/M gyorsgombot, vagy válaszd:
Diagnostic Menu → I/M Readiness
Ez a funkció az OBDII kibocsátás-ellenőrző rendszer monitorainak állapotát mutatja.
A készülék többek között az alábbi két ellenőrzési módot támogathatja:
- Since DTCs Cleared – a monitorok állapota a hibakódok törlése óta;
- This Drive Cycle – a monitorok állapota az aktuális menetciklus kezdete óta.
7. Akkumulátor ellenőrzése
Nyomd meg az akkumulátor-ellenőrzés gyorsgombot, vagy válaszd a Battery Check funkciót.
A készülék az indítási feszültséget ellenőrzi, és hullámformás kijelzéssel segít az akkumulátor indítóképességének megítélésében.
8. Élő motoradatok
Válaszd:
Diagnostic Menu → Data Stream
Itt megtekintheted a jármű által támogatott szenzoradatokat. A KW340 grafikus adatmegjelenítést is támogat.
A Vehicle Status képernyőn többek között az alábbi adatok jelenhetnek meg:
- motorhűtőfolyadék-hőmérséklet (ECT);
- motorfordulatszám (RPM);
- járműsebesség (VSS);
- beszívott levegő hőmérséklete (IAT);
- üzemanyagrendszer állapota;
- számított motorterhelés;
- Fuel Trim értékek.
9. VIN és járműinformációk
Nyomd meg a VIN gyorsgombot, vagy válaszd:
Vehicle Information
A funkció segítségével – ha a jármű támogatja – megtekinthető:
- VIN – járműazonosító szám;
- CIN – kalibrációs azonosító szám;
- CVN – kalibráció-ellenőrző szám.

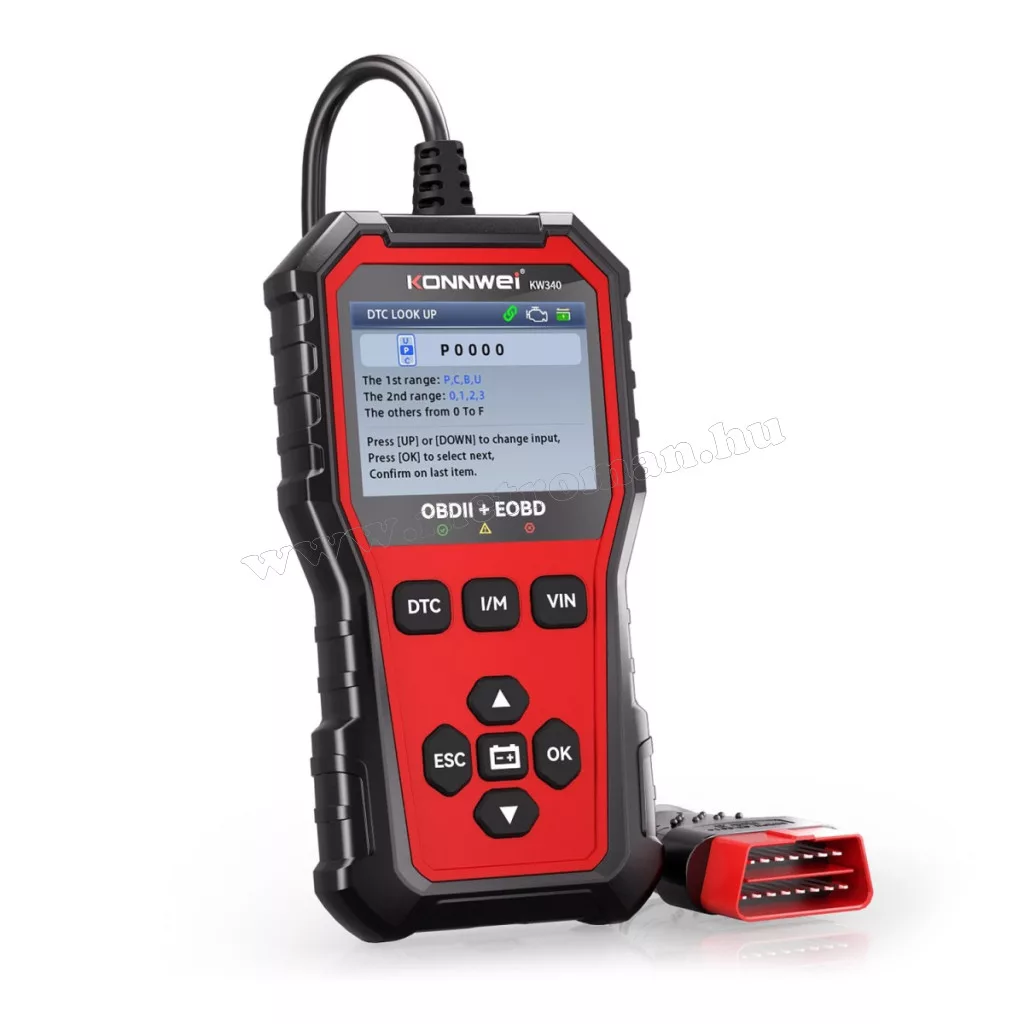

10. DTC hibakód jelentésének keresése
Válaszd:
DTC Lookup
Add meg a keresett hibakódot az UP/DOWN és OK gombokkal.
A kód első karaktere: P / C / B / U
A második karakter: 0 / 1 / 2 / 3
A további karakterek: 0–F
A készülék megjeleníti a kód adatbázisban található részletes meghatározását.
11. További diagnosztikai funkciók
A KW340 többek között az alábbi funkciókat is támogatja:
- Freeze Frame – a hiba keletkezésekor rögzített üzemi adatok;
- O2 Sensor Test – az ECU legutóbbi oxigénszenzor-tesztjének eredménye;
- On-Board Monitoring – fedélzeti monitorok vizsgálati eredményei;
- EVAP Leak Test – EVAP szivárgásvizsgálat kezdeményezése;
- Diagnostic Report – diagnosztikai összesítő;
- Review – korábban rögzített DTC, Data Stream és Freeze Frame adatok áttekintése.
MEGJEGYZÉS – EVAP Leak Test: a KW340 nem maga végzi a szivárgásvizsgálatot, hanem a jármű fedélzeti számítógépét utasítja a teszt elindítására.
12. Alapbeállítások
A Settings menüben állítható:
- Unit of Measure – mértékegységrendszer;
- Language – nyelv;
- Beeper – hangjelzés;
- Startup Scan – automatikus ECU-csatlakozás;
- Theme – kijelzőtéma;
- Device Self-Test – kijelző-, gomb- és LED-önellenőrzés.
A gyári alapbeállítás szerint a mértékegységrendszer metrikus, a kezelőfelület nyelve English.
13. Gyors hibaelhárítás
| Probléma | Teendő |
| Vehicle Linking Error | Ellenőrizd, hogy a gyújtás ON állásban van-e, az OBDII csatlakozó megfelelően illeszkedik-e, és a jármű OBDII-kompatibilis-e. Kapcsold ki a gyújtást kb. 10 másodpercre, majd próbáld újra. |
| A készülék lefagy vagy az ECU nem válaszol | A leírás szerint tartsd lenyomva a POWER gombot legalább 2 másodpercig, majd kapcsold ki a gyújtást kb. 10 másodpercre és próbáld újra. |
| A készülék nem kapcsol be | Ellenőrizd az OBDII csatlakozást és a DLC érintkezőit. A jármű akkumulátorfeszültségének legalább 8,0 V-nak kell lennie. |
| Sérült vagy szennyezett DLC érintkezők | Ellenőrizd, hogy az érintkezők nem hajlottak vagy töröttek-e. Szükség esetén tisztítsd meg a DLC csatlakozót. |
MEGJEGYZÉS: A forrásdokumentum a visszaállításnál POWER gombot nevez meg, azonban a készülék kezelőszerv-ábráján külön POWER feliratú gomb nem azonosítható egyértelműen.
14. Legfontosabb műszaki adatok
| Jellemző | Érték |
| Üzemi feszültség | 8–18 V |
| Üzemi áram | 131–171 mA |
| Üzemi hőmérséklet | 0–60 °C |
| Tárolási hőmérséklet | −20–70 °C |
| Kijelző | 2,8" TFT, 320 × 240 pixel |
| Méret | 163 × 85,5 × 23,5 mm |
| Tápellátás | A jármű akkumulátoráról |
Gyors emlékeztető
Csatlakoztatás: gyújtás OFF → OBDII csatlakoztatás → gyújtás ON.
Hibakód kiolvasása: Diagnostics → Read Codes
Hibakód törlése: Diagnostics → Erase Codes
Készenléti monitorok: I/M Readiness
Élő motoradatok: Data Stream
Akkumulátor: Battery Check
Járműazonosító: VIN / Vehicle Information
Hibakód jelentése: DTC Lookup
FIGYELEM: Hibakód törlése előtt mindig jegyezd fel a kódokat és ellenőrizd a hibát. A törlés diagnosztikai adatokat és I/M készenléti állapotokat is törölhet.
Hasonló termékek
