Peiying MY0100 Távirányítós központizár szett beszerelése és használati útmutatója

Peiying PY0100 – rövidített, gyors beszerelési útmutató

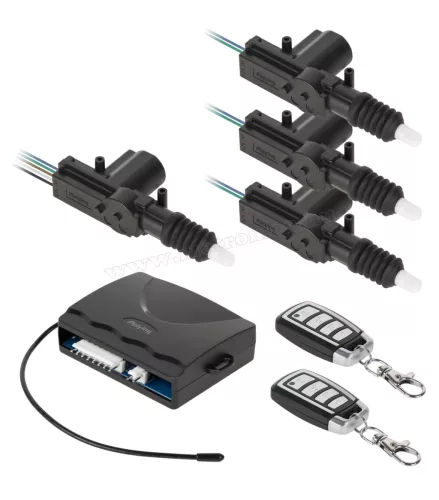

Ez a gyors útmutató a Peiying PY0100 távirányítós központi zár szett beépítéséhez készült. A rendszer 12 V-os személyautókhoz használható, és tartalmazza a vezérlőegységet, 1 db vezérlő zármotort, 3 db működtető zármotort, 2 db távirányítót és a szükséges kábelezést.

Fontos: a bekötés autóvillamossági ismeretet igényel. Ha nem vagy biztos a vezetékek azonosításában vagy a polaritásban, bízd szakemberre a beszerelést.

1. Előkészületek beszerelés előtt

• Állítsd le az autót, vedd le a gyújtást.
• A bekötés előtt célszerű az akkumulátor negatív saruját levenni.
• Válaszd ki a vezérlőegység helyét: legyen száraz, védett, rejtett, lehetőleg a műszerfal alatt.
• Ne szereld a vezérlőt nedves helyre, fűtéscső, mozgó alkatrész vagy erős hőforrás közelébe.
• Ellenőrizd, hogy az ajtók zárszerkezete könnyen, szorulás nélkül működik-e.

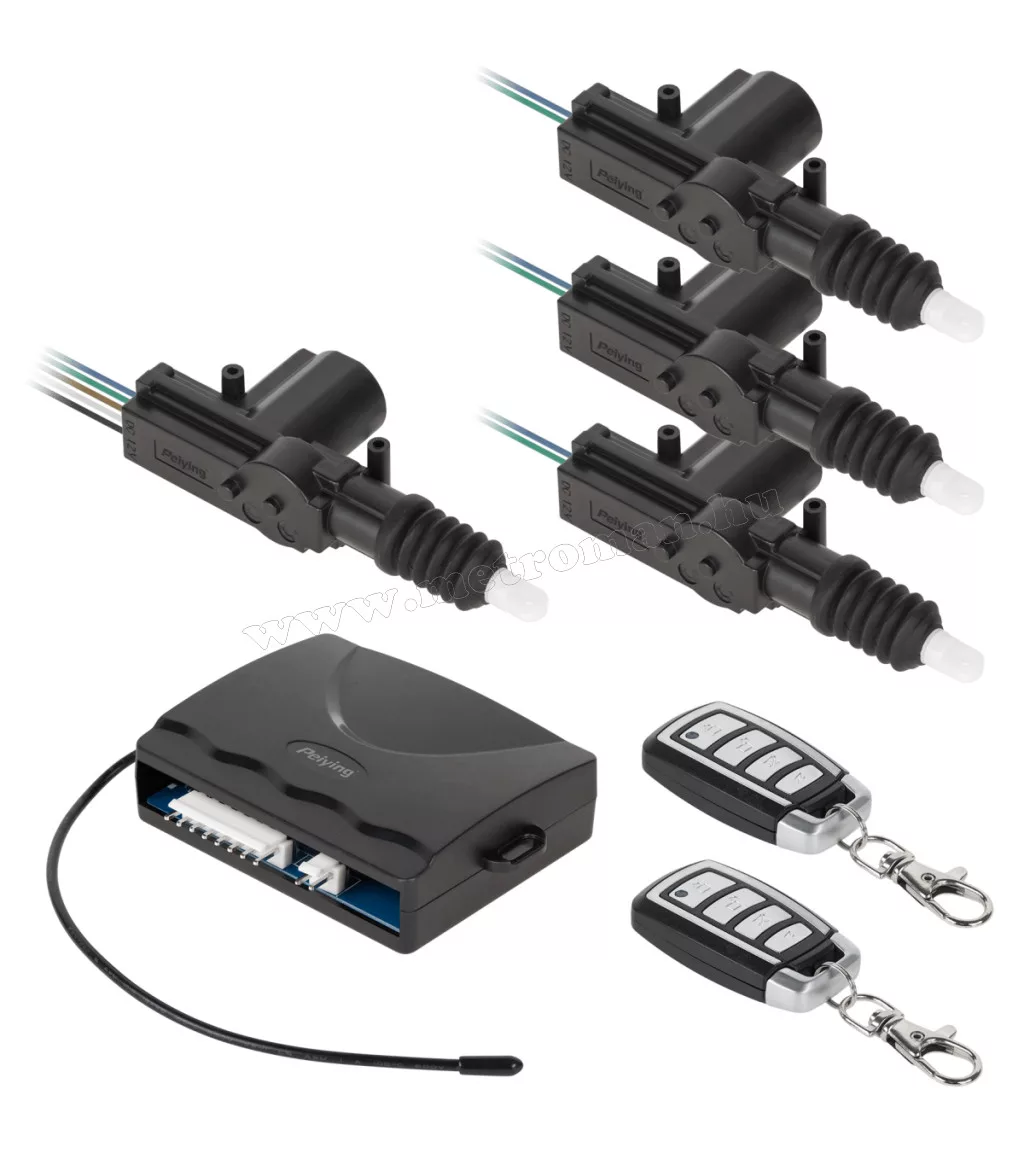

2. Zármotorok elhelyezése az ajtókban

A készletben található:

• 1 db vezérlő zármotor, 5 vezetékes kivitelben – ezt általában a vezetőoldali első ajtóba kell szerelni.
• 3 db működtető zármotor – ezek a többi ajtóba kerülnek.

A zármotorokat úgy rögzítsd, hogy a rudazat egyenes vonalban, akadálymentesen mozgassa az ajtó zármechanikáját.

Jó beállítás esetén:

• a motor nem feszül,
• a rúd nem akad,
• az ajtó kézzel is könnyen nyitható-zárható,
• a zármotor teljes úton tud mozogni.

Kerüld el:

• a ferdén álló rudazatot,
• a túl rövidre vagy túl hosszúra állított rudat,
• a szoruló zárszerkezetet,
• az olyan rögzítést, ahol az ablak leengedése beleérhet a motorba vagy a kábelezésbe.

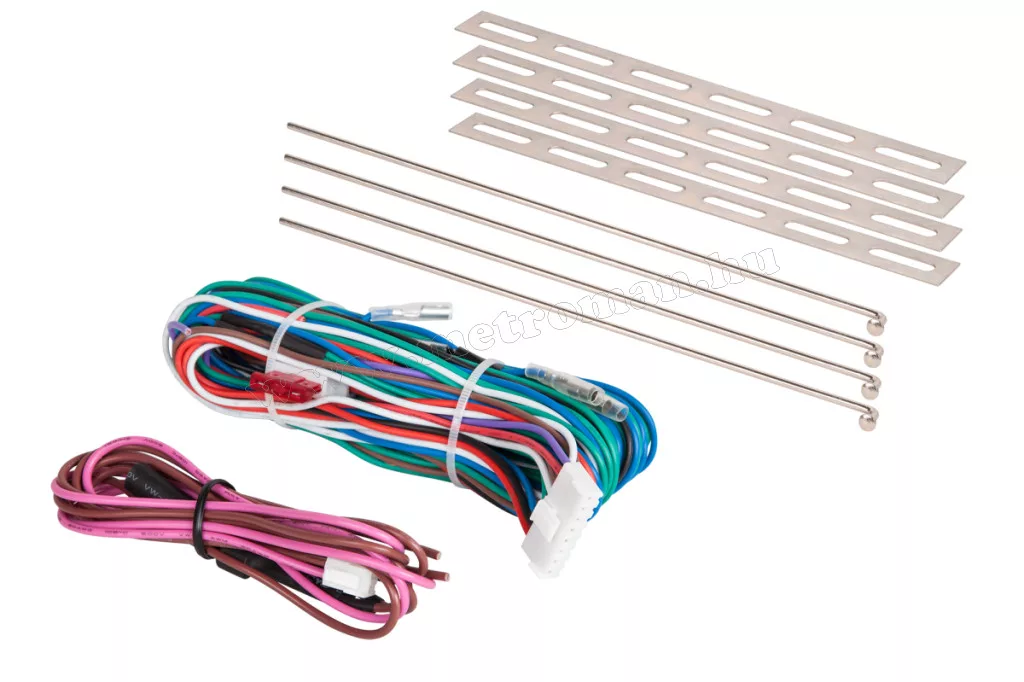

3. Kábelezés átvezetése

Vezesd át a zármotorok kábeleit az ajtókból az utastérbe.

• Használj gyári gumiharangot, ha elérhető.
• Ügyelj rá, hogy a kábel ne törjön meg ajtónyitáskor.
• Ne vezess kábelt éles lemezszél mellett védelem nélkül.
• Rögzítsd a vezetékeket kábelkötegelővel, hogy ne zörögjenek és ne akadjanak mozgó alkatrészbe.

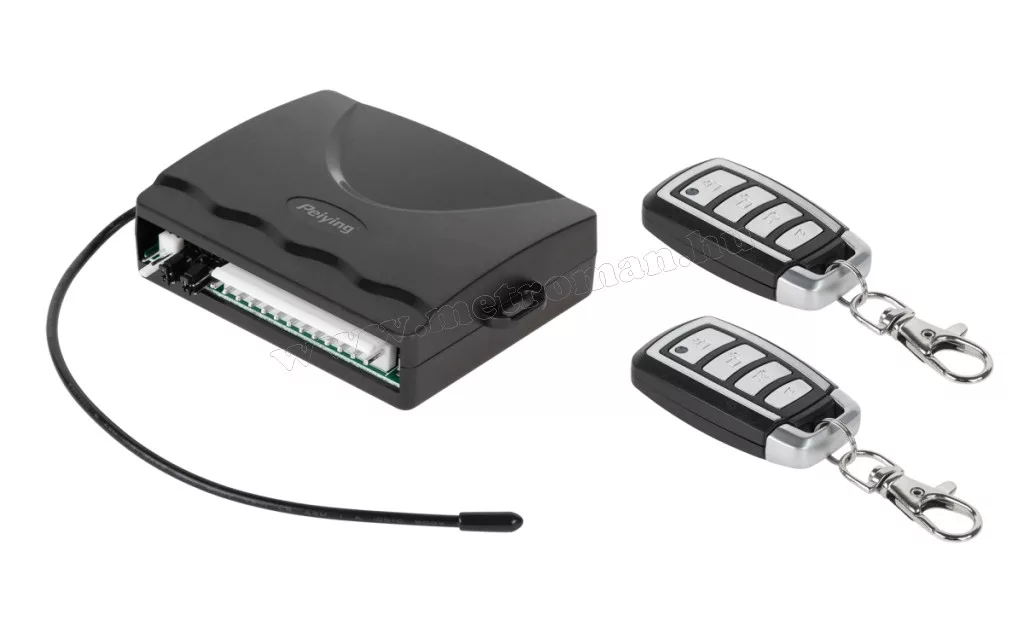

4. Vezérlőegység bekötése

A vezérlőegységet a mellékelt kábelezés szerint kell csatlakoztatni. A bekötési rajz megtalálható a letölthető használati útmutatóban!

Alapvető csatlakozások:

• Piros vezeték: +12 V tápellátás
• Fekete vezeték: test / GND
• 15 A biztosíték: a tápvezeték védelmére szolgál
• Barna vezeték: irányjelzők vezérlése
• Antenna: ne tekerd fém alkatrész köré, lehetőleg szabadon helyezd el
• Tanító/programozó gomb: legyen hozzáférhető helyen, de ne szem előtt
• Csomagtérnyitás kimenet: negatív vezérlésű kimenet
• Ablakfelhúzás kimenet: negatív vezérlésű kimenet

Szakértői tipp: a +12 V és test pontot multiméterrel ellenőrizd. Ne csak próbalámpára vagy vezetékszínre hagyatkozz, mert autótípusonként eltérhet a gyári kábelezés.

5. Funkciók bekötése

Irányjelző visszajelzés

A barna vezetéket az irányjelző körhöz kell csatlakoztatni. Sikeres bekötés esetén záráskor és nyitáskor az autó irányjelzői villanással jeleznek.

Csomagtérnyitás

A csomagtérnyitás kimenete negatív vezérlésű. Csak akkor használható közvetlenül, ha az autó csomagtérzárja ezt a vezérlési módot támogatja. Más esetben relé beépítése szükséges lehet.

Ablakfelhúzás

Az ablakfelhúzás funkció szintén megfelelő bekötést és kompatibilis ablakemelő rendszert igényel. Bizonyos autóknál külön ablakmodulra vagy relés illesztésre lehet szükség.

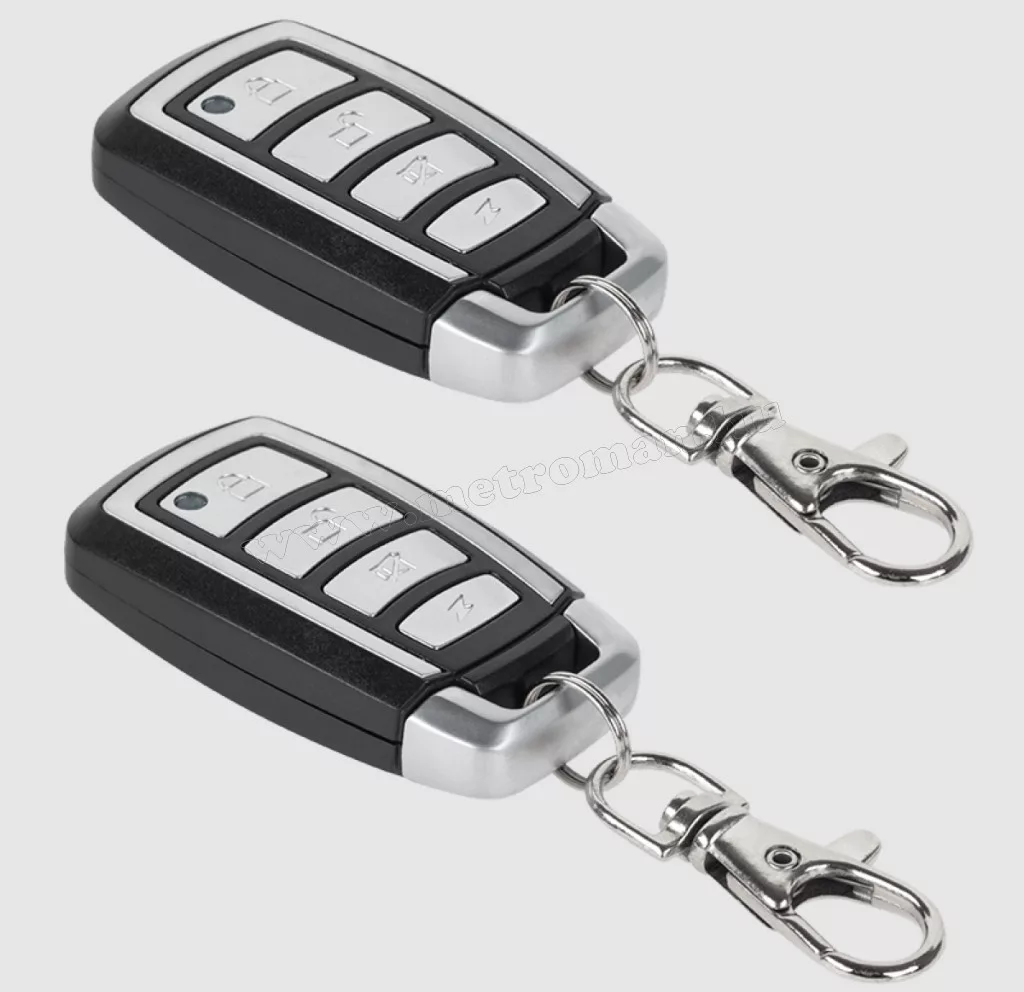

6. Távirányítók tanítása

A rendszerhez legfeljebb 4 db távirányító tanítható.

1. Helyezd áram alá a vezérlőegységet.
2. Nyomd meg a vezérlőegységen található tanító/programozó gombot.
3. Az irányjelzők egyszer felvillannak.
4. Nyomd meg bármelyik gombot a távirányítón.
5. A rendszer két hangjelzéssel és egy irányjelző villanással visszaigazolja a sikeres tanítást.

7. Első próbaüzem

Miután minden csatlakozás elkészült:

1. Ellenőrizd újra a tápellátást és a testelést.
2. Ellenőrizd, hogy a zármotorok rúdjai nem akadnak.
3. Csatlakoztasd vissza az akkumulátort.
4. Próbáld ki a távirányítóval a zárást és nyitást.
5. Figyeld, hogy minden ajtó egyszerre és megfelelő irányba mozog-e.
6. Teszteld az irányjelző visszajelzést.
7. Ha be van kötve, próbáld ki a csomagtérnyitást és az ablakfelhúzást is.

8. Gyors hibakeresés

Nem működik semmi:
Ellenőrizd a +12 V tápot, a testelést és a 15 A biztosítékot.

A távirányító nem vezérel:
Tanítsd újra a távirányítót, majd ellenőrizd az elem állapotát.

Egy ajtó nem zár vagy nem nyit:
Ellenőrizd az adott zármotor csatlakozását, rudazatát és mechanikai beállítását.

A motor mozog, de a zár nem:
A rudazat valószínűleg rosszul van beállítva vagy szorul.

Fordítva működik a zárás/nyitás:
Ellenőrizd a zármotor vezetékeinek polaritását és bekötését.

Nem villannak az irányjelzők:
Ellenőrizd a barna vezeték csatlakozását az irányjelző körhöz.

9. Hasznos beszerelési tanácsok

• A vezérlőegységet mindig stabilan rögzítsd, ne hagyd lógni a kábeleken.
• A kötéseket forrasztással vagy minőségi csatlakozóval készítsd, majd szigeteld.
• Ne használj bizonytalan sodort kötést.
• A kábeleket védd kidörzsölődés ellen.
• Beszerelés után ellenőrizd, hogy az ablakok teljesen leengedhetők-e, és nem akadnak-e bele a motorba vagy a vezetékbe.
• A biztosíték mindig maradjon könnyen hozzáférhető helyen.

10. Rövid használati próba

• Zárás: nyomd meg a zárás gombot – az ajtók zárnak, az irányjelző egyszer villan.
• Nyitás: nyomd meg a nyitás gombot – az ajtók nyitnak, az irányjelző kétszer villan.
• Járműkeresés: a megfelelő gombbal az autó hang- és fényjelzést ad.
• Csomagtérnyitás: megfelelő bekötés esetén a távirányítóról működtethető.
• Ablakfelhúzás: kompatibilis rendszer és megfelelő bekötés esetén záráskor aktiválható.

Összefoglalva: a Peiying PY0100 gyorsan használható, praktikus távirányítós központi zár megoldás, de a megbízható működés kulcsa a pontos mechanikai beállítás, a stabil tápellátás és a szakszerű elektromos bekötés.
